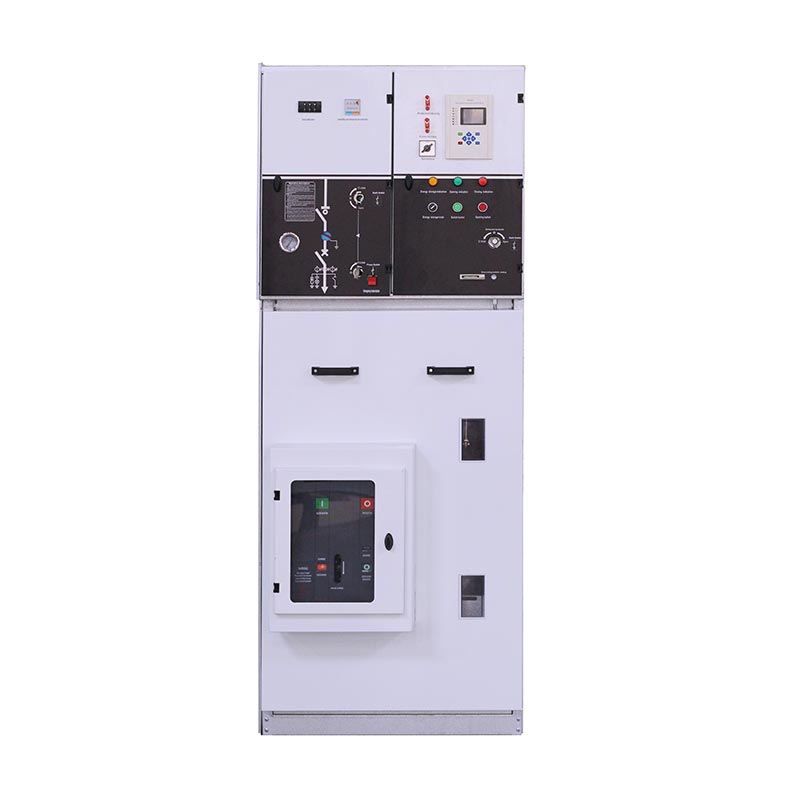

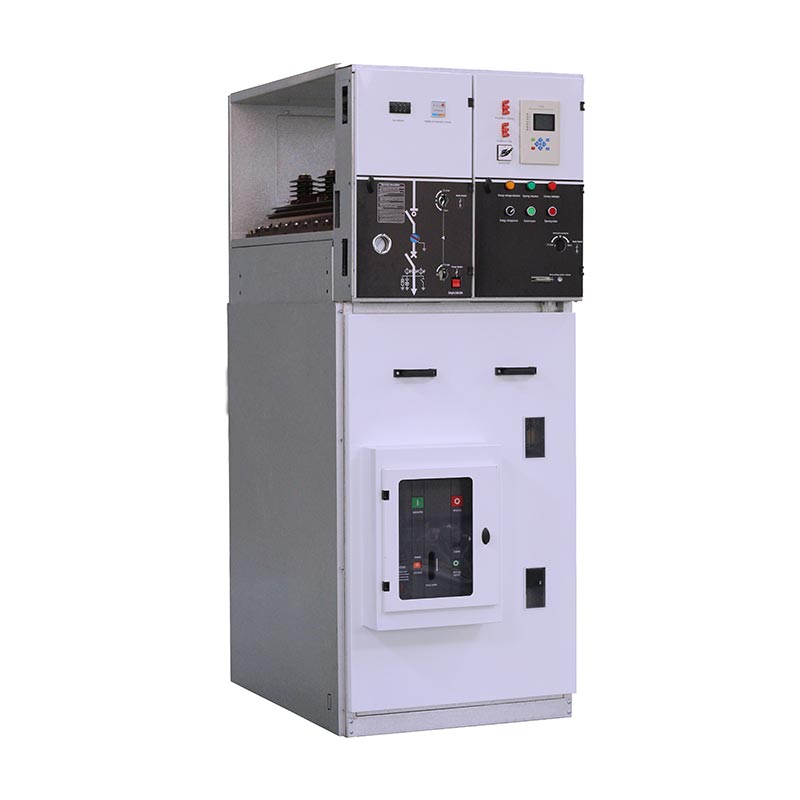

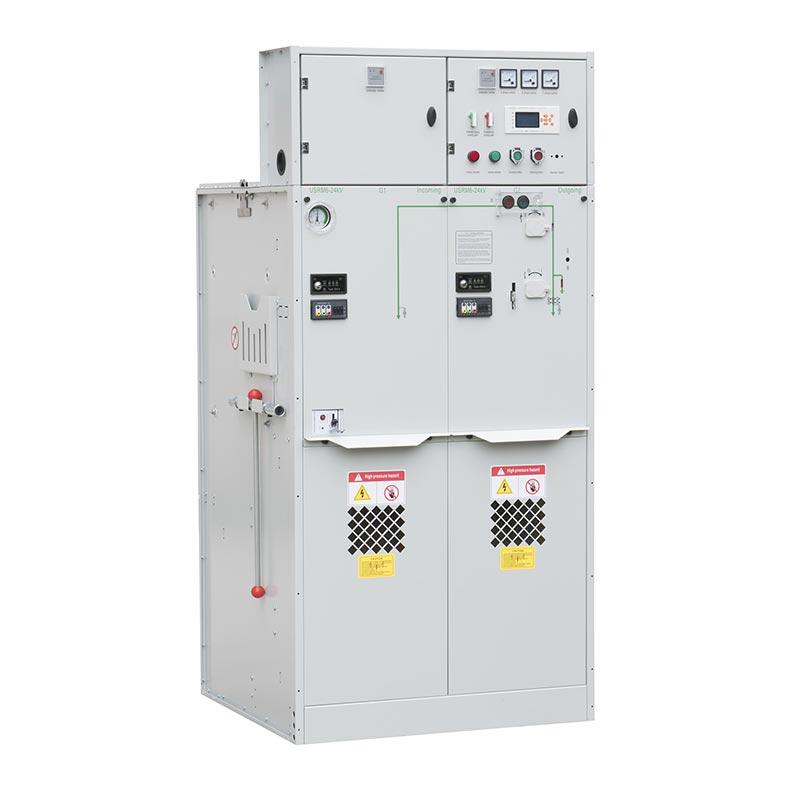

Ажыратқышы бар USUNE XGN15 сериялы сақиналы негізгі блок - бұл ықшам, масштабталатын, металл қоршалған тарату құрылғысы жобаланған электр қуатын таратуды автоматтандыруға арналған. Бүкіл шкаф ауа оқшаулау технологиясын пайдаланады, қауіпсіздік пен теңдестіреді жинақылық, оны әртүрлі шектеулі кеңістіктегі орнату сценарийлері үшін қолайлы етеді. Оның қарапайым құрылымы және икемді жұмысы жердегі құрылысты және одан кейінгі техникалық қызмет көрсету қиындықтарын айтарлықтай азайтады, электр қуатын бөлуді жақсартады жұмыс тиімділігі.
Үлкен тәжірибесі бар кәсіби өндіруші ретінде USUNE толық ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстарға, өндіріске және тестілеу жүйесі. XGN15 сериясының өнімдері шикізаттан бастап әр қадаммен өз зауытында дербес шығарылады материалдар дәйекті және тұрақты өнім сапасын қамтамасыз ету үшін халықаралық стандарттарды қатаң сақтай отырып, дайын өнімге.
Осы сериядағы негізгі қосқыш, ажыратқышы бар сақиналы негізгі блок, тәуелсіз SF6 жүктеме қосқышы болып табылады. USUNE компаниясы шығарған, ұзақ қызмет ету мерзімі, тұрақты өнімділік және төмен техникалық қызмет көрсету шығындары сияқты артықшылықтарды ұсынады. Ол сонымен қатар пайдаланушының қажеттіліктеріне сәйкес соңғы үлгідегі вакуумдық ажыратқыштармен жабдықталуы мүмкін. электр қуатын таратудың әртүрлі сценарийлеріне бейімделетін жабдықтың сыну қабілеті мен қорғаныс деңгейі.
Негізгі ауыстырып-қосқыш жердегі әртүрлі жұмыс түрлеріне бейімделу үшін қолмен және электрлік жұмыс режимдерін қолдайды талаптар. Ол «төрт қашықтан» (қашықтан басқару) талаптарға тамаша жауап беретін FTU және RTU құрылғыларымен жабдықталуы мүмкін басқару, қашықтан сигнал беру, қашықтықтан өлшеу және дистанциялық реттеу) электр қуатын тарату автоматикасын жүзеге асыру энергияны тарату жүйесін интеллектуалды бақылау және басқару, және оның негізін қалау ақылды электр желісін жаңарту.
Қолданбалар Жетілдірілген зондтау технологиясы мен соңғы қорғаныс релелерін біріктіре отырып, ол дәл бақылай алады нақты уақыт режимінде жабдықтың жұмыс күйін, қалыптан тыс жағдайларға жылдам әрекет ету және қуат қауіпсіздігін қамтамасыз ету тарату жүйелері мен жабдықтары. Жеңіл және икемді құрастыру схемасын қабылдау тасымалдауды азайтады және орнату қиындықтары, сонымен бірге кейінірек техникалық қызмет көрсету мен кеңейтуді жеңілдету, үнемі өзгеретін қуатқа жауап беру нарықтың тарату қажеттіліктері.
Ажыратқышы бар сақиналы негізгі блок 50/60Гц, 12-36кВ қуат жүйелеріне жарамды және кеңінен қолданылады. өнеркәсіптік және азаматтық электр кабелінің сақиналы желілері және қоректендіру терминалдары. Кәсіби қуат тарату жабдығы ретінде жеткізуші, USUNE өнім дизайнын оңтайландырып, оны келесі сценарийлер үшін әсіресе қолайлы етіп жасады:
- қалалық тұрғын үй электр қуатын тарату, шағын қосалқы станциялар, коммутациялық станциялар және құрастырмалы қосалқы станциялар;
- өнеркәсіп және тау-кен кәсіпорындары, сауда орталықтары, әуежайлар, метро және басқа да қоғамдық орындар;
- жел энергиясын өндіру сияқты жаңа энергетикалық салалар;
- Ауруханалар, стадиондар, темір жолдар және туннельдер сияқты негізгі қоғамдық нысандар.
Қытайда ажыратқышы бар сақиналы негізгі блок әртүрлі қалалық және ауылдық электр желілерінде кеңінен қолданылады. жөндеу тұрақты өнімділігі мен сенімді сапасы үшін пайдаланушылардан үнемі мақтау алған жобалар.
- Биіктігі ≤1000мм
- Қоршаған орта температурасы: 45℃~-35℃, максималды температура айырмашылығы ≤25℃
- орташа тәуліктік салыстырмалы ылғалдылық 95%-дан аспайды
- орташа айлық салыстырмалы ылғалдылық 90%-дан аспайды
- Сейсмикалық қуаты: сейсмикалық қарқындылығы 8 градустан аспайды
- Күшті діріл мен соққы, өрт, химиялық коррозия, жарылыс қаупі жоқ
| S/N | Аты | Бірлік | Мән | |||
| 1 | номиналды кернеу | кВ | 12 | 24 | 36 | |
| 2 | номиналды ток | A | 630 | 630 | 630 | |
| 3 | номиналды тұйық контурдың үзілу тогы | A | 630 | 630 | 630 | |
| 4 | жүктемені бұзу тогы бойынша есептелген | A | 630 | 630 | 630 | |
| 5 | қысқа уақытқа есептелген токқа төзімді | кА | 16 | 16 | 16 | |
| 6 | номиналды шыңға төзімді ток | кА | 40 | 40 | 40 | |
| 7 | номиналды қысқа тұйықталу тогы | кА | 40 | 40 | 40 | |
| 8 | номиналды қуат жиілігі төзімді кернеу | Фазадан фазаға және фазадан жерге | кВ | 28 | 50 | 70 |
| 9 | оқшаулау қашықтығы бойынша | кВ | 32 | 60 | 80 | |
| 10 | номиналды найзағайға төзімді кернеу | Фазадан фазаға және фазадан жерге | кВ | 75 | 125 | 170 |
| 11 | оқшаулау қашықтығы бойынша | кВ | 85 | 145 | 195 | |
| 12 | номиналды тасымалдау тогы | A | 630 | 630 | 630 | |
| 13 | механикалық төзімділік | оп | M1 1000 | M1 1000 | M1 1000 | |
| 14 | электрлік төзімділік | оп | E1 | E1 | E1 | |
| 15 | SF6 газының қысымы (20℃) | бар | 0.5 | 0.5 | 0.5 | |
| 16 | жыл сайынғы ағып кету жылдамдығы | ≤% | 0.5 | 0.5 | 0.5 | |
| 17 | қоршаудың қорғаныс дәрежесі | IP3X | IP3X | IP3X | ||
| Жоқ. | Коммутатор түрі | Қосымша конфигурация | Қоршау өлшемдері （ЕxДxЖ）мм | ||||||||||
| Бұзғыш | Ток құралының трансформаторы | Трансформатор | Жүктеме қосқышы | Ажыратқыш | Жерге қосқыш | Сақтандырғыш | Негізгі шина | Релелік қорғаныс | 12 | 24 | 36 | ||
| 1 | Кіріс/Шығыс LBS тақтасы | ◎ | ◎ | ◎ | 375×1000×1635,500×1000×1885 т.б. | 375×1000×1635,500×1000×1885,600×1200×2000 т.б. | 750×1400×2250,900×1600×2300 т.б. | ||||||
| 2 | Трансформаторды қорғау тақтасы | ◎ | ◎ | ◎ | ◎ | 375×1000×1635,500×1000×1885 т.б. | 375×1000×1635,500×1000×1885,600×1200×2000 т.б. | 750×1400×2250,900×1600×2300 т.б. | |||||
| 3 | Өлшеу тақтасы | ◎ | ◎ | ◎ | 500×1000×1635 т.б. | 750×1000×1635 т.б. | 750×1400×2250 т.б. | ||||||
| 4 | CB шығыс тақтасы | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500×1000×1635，750×1000×1635 т.б. | 750×1000×1885，800×1200×2200 т.б. | 1000×1400×2250 т.б. | |||
| 5 | Өлшеу тақтасы бар CB шығысы | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750×1000×1635 т.б. | 750×1000×1885 т.б. | 1000×1400×2250 т.б. | ||
Кіріс LBS
Trafo қорғайды
Өлшеу
Cbog w/.meter
Cb шығыс

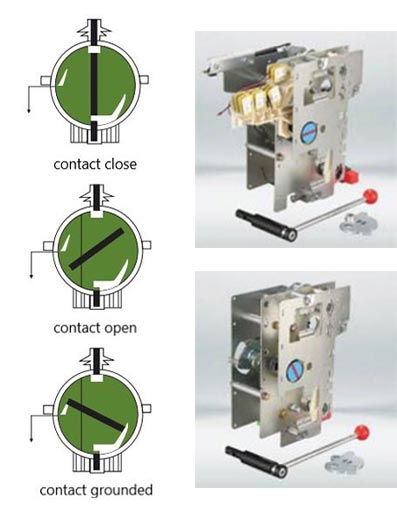

Ауыстыру функциясы рычагпен немесе қозғалтқышпен дербес басқарылады.
Жерге қосқыш функциясы жұмыс рычагының көмегімен өздігінен ашылады және жабылады және жұмыс энергиясы
контактіні жабу немесе ажырату үшін шығарылатын қысу серіппесі арқылы қамтамасыз етіледі.
Ауыстыру функциясы рычаг немесе қозғалтқыш арқылы дербес басқарылады, ал жұмыс энергиясы а арқылы қамтамасыз етіледі
контактіні жабу үшін шығарылатын қысу серіппесі. Түймемен тәуелсіз ашу және жабу операциясы
(0) немесе
өшіру құрылғысы немесе шунттаушы құрылғы.
Жерге қосқыш функциясы жұмыс тетігімен тәуелсіз жұмыс істейді және жұмыс энергиясы а арқылы қамтамасыз етіледі
контактіні жабу немесе ажырату үшін шығарылатын қысу серіппесі.

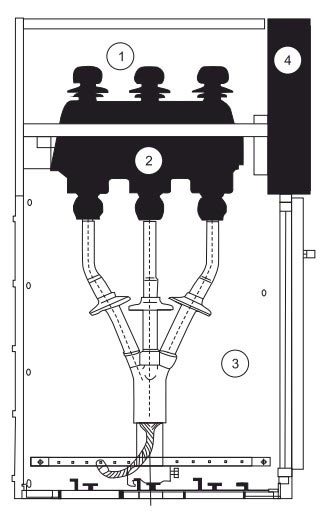

① Шина бөлмесі
② Негізгі қосқыш
③ Кабель бөлмесі
④ Жұмыс механизмі, блоктау механизмі және төмен қысымды басқару бөлмесі

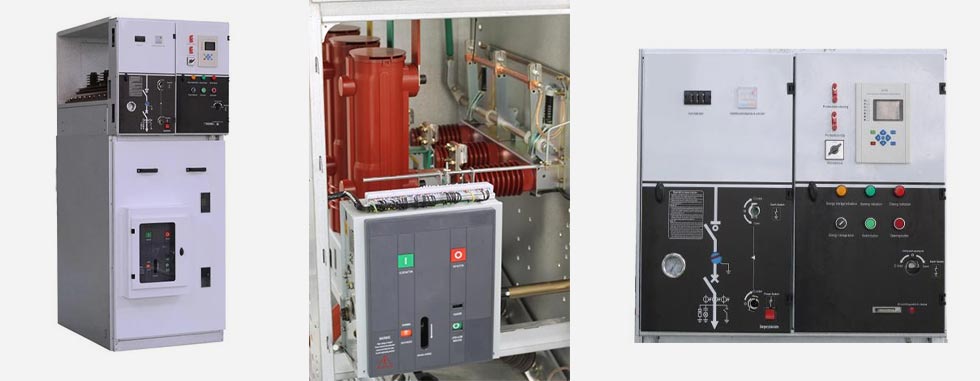

Бүкіл тарату құрылғысының шкафын жоғарғы және төменгі екі блокқа бөлуге болады, шкафтың жоғарғы бөлігінде the автобус бөлмесі, жүк ауыстырып-қосқышы, жұмыс механизмі бөлмесі және төмен кернеу бөлмесі, ал төменгі блок кабельден бөлінген бөлме. Үстіңгі бөлікті толығымен ауыстыруға болады.
Шина бөлмесі шкафтың жоғарғы бөлігінде орналасқан. Шина бөлмесінде негізгі шиналар қосылған бірге және тарату құрылғыларының барлық қатары арқылы өтеді.
Коммутатор бөлмесі SFG типті күкіртті гексафторидті жүктеме қосқышымен жабдықталған. Жүктеме қосқышының қабығы жасалған -ның эпоксидті шайыр құйылған, оқшаулағыш орта ретінде күкірт гексафториді (SF6) газымен толтырылған және қабықпен қамтамасыз етілген. бірге бақылау тесігі. Коммутатор бөлмесі жабдықталуы мүмкін тұтынушы талаптарына сәйкес SF6 газ тығыздығын өлшегішпен немесе дабыл контактісі бар газ тығыздығымен.
Жүктемені ауыстырып-қосқыш шкафта кең кабельдік бөлме бар, ол негізінен кабельді қосу үшін пайдаланылады, сондықтан бір ядролы немесе үш ядролы кабельдерді ең қарапайым экрандалмаған кабель басы арқылы қосуға болады, сонымен қатар жеткілікті орын болуы мүмкін орналастыру найзағай сөндіргіші, ток трансформаторы, төменгі жерге қосқыш және басқа компоненттер. Стандартты жобаға сәйкес, the шкафтың есігінде бақылау терезесі және қауіпсіздік блокировкасы бар. Тығыздағыш қақпағы бар кабель бөлмесінің төменгі тақтасы және тірек кронштейні бар тиісті өлшемдегі кабель қысқышы. Кабель бөлмесінің төменгі тақтасы мен есік жақтауын алып тастауға болады жеңілдету кабельді орнату.
Біріктірілген механизм бөлмесі басқару пульті қызметін де атқарады. Төмен вольтты бөлме серіппемен жабдықталған позиция индикаторы және механикалық блоктау құрылғысы бар механизм, сондай-ақ қосалқы құралмен жабдықталуы мүмкін контактілер, өшіру катушкалары, апаттық өшіру механизмдері, сыйымдылықтағы ток дисплейлері, кілт құлыптары және электрмен жұмыс істейтін құрылғылар. Сағат сонымен қатар төмен қысымды камераның кеңістігі басқару контурларымен, есептегіштермен және қорғаныс релелерімен жабдықталуы мүмкін, және ені 750 мм шкафта қосымша керек-жарақтар үшін екі бірдей төмен қысымды камера бар.
Ажыратқыштармен жабдықталған сақиналы желілік шкаф негізінен сақиналы желіде негізгі қорек көзі ретінде пайдаланылады қоректендіру жүйесі, күту режиміндегі электрмен жабдықтаудың кіріс желілік шкафы және ортаңғы секциялық шкаф қос электрмен жабдықтау жүйесі.
(1) Вакуумдық ажыратқыш
(2) Күкіртті гексафторидті автоматты ажыратқыш
(3) Механизм және блоктау
(4) Жерге қосқыш
Алдыңғы бекітілген, бүйірлік/бүйірлік бекітілген бекітілген
(1) Жоғарыдан төменге қарай аспаптар бөлмесі, автобус бөлмесі, жүктеме (оқшаулау) ауыстырып-қосқыш бөлмесі, ажыратқыш бөлмесі, кабель
бөлме.
(2) CT, PT, найзағай сөндіргіш, жерге қосқыш және релелік қорғаныс құрылғысы пайдаланушыға сәйкес конфигурациялануы мүмкін
қажеттіліктер.
(3) Автоматты ажыратқыш пен жүктеме (оқшаулау) қосқышын блоктауға болады.
1. Тұтқаны пайдалану: Коммутатордың алдында тұрып, тұтқаның жоғарғы жағын ұстап, алға қарай итеріңіз, екіншісі
айналдыру үшін тұтқаның ұшын ұстап тұрған қол.
2. Қуат көзін бермес бұрын шкаф есігінің дұрыс жабылғанын немесе жерге тұйықтаудан бөлек тұрғанын тексеріңіз.
3. Қуатты қосу және өшіру алдында манометрді ауыстырып-қосқышты тексеру керек.
1.Шкаф есігінің жабық екенін растаңыз. Тұтқаны жоғарғы жұмыс тесігіне енгізіп, сағат тіліне қарсы бұраңыз. Бөлгіш тежегіштің дауысын естігенше 180°. Панельдің орталық индикаторы орнында; төменгі есік жабық және жерге қосу қосқышы өшірулі.
2. Жұмыс тұтқасын төменгі жұмыс тесігіне салып, жабылу дыбысын естігенше сағат тілімен 180° бұраңыз. дауыс; панельдің орталық индикаторы D позициясында; қосқыш қосулы болады, содан кейін қуат көзі жұмыс істейді аяқталды.
1.Өшіру: Жұмыс тұтқасын төменгі жұмыс тесігіне салып, сағат тіліне қарсы 180° бұраңыз. the бөлетін тежеу дауысы (батырма болса, тікелей пайдалану түймесі); панельдің ортасы орнында, содан кейін ауыстырып қосқыш өшірулі болады.
2. Кабельдік бөлменің электрлік бейтараптығын қамтамасыз ету үшін жанды дисплейдің өшірілгенін тексеріңіз; жұмыс істейтін құрылғыны салыңыз. тұтқа жоғарғы жұмыс тесігіне салып, жабылу даусын естігенше сағат тілімен 180° бұраңыз; орталық индикатор панель орнында және төменгі есік құлпы ашылған; жерге қосу қосқышы жабық, содан кейін қуат үзіледі операция аяқталды.
Коммутатор шкафы төменгі тақтайшаға бекітілгенде, оны жүк көтергішпен күректеуге болады. Ол бекітілмеген кезде төменгі тақтайша, коммутатор шкафын көтеру немесе тұтастай алып жүру керек, бірақ оны кез келген жерде тігінен тасымалдау керек. уақыт және шкафтағы құрамдас бөліктерге зақым келтірмеу үшін аударылмауы керек. Коммутаторлар (тіпті сыртқы орау) сыртта ұзақ сақтауға болмайды.
◇ Сақина шкафы қалыпты жағдайда үш жыл бойы техникалық қызмет көрсетуді қажет етпейді.
◇ Жүктеме қосқышының бір серіппелі және қос серіппелі жұмыс механизмдері техникалық қызмет көрсетуді қажет етпейді және кез келген майлауды қажет етеді.
◇ Релелік қорғаныс құрылғысы орнату алдында өндірушінің талаптарына сәйкес тексерілуі керек операция.
◇ Сақиналық желілік шкафтың техникалық қызмет көрсету циклі әдетте жылына бір рет және арнайы техникалық қызмет көрсету шаралары келесідей жүзеге асырылады:
(1) Барлық электр қосылымдарын (негізгі шиналар, ажыратқыштар, кабельдер, өлшеу құралдары) ережелерге сәйкес қатайтыңыз.
орнату нұсқауларының талаптары.
(2) Барлық құрамдастарды (негізгі қосқыш, көмекші қосқыш, өшіру механизмі, қозғалтқыш және т.б.) шаңсорғышпен тазалаңыз және сыртқы түрін өткізіңіз.
тексеру.
(3) Жерге қосқышты қоса, барлық қосқыштарда бір жабу/ашу әрекетін орындаңыз.
(4) Электрлік дәйектілік үшін басқарудың қосалқы қуат көзін қосыңыз (қашықтан басқару пультіне сигнал бермеңіз)
операция.
Келесі құжаттар мен қосымшалар коммутатор шкафынан шыққан кезде шкафпен бірге беріледі зауыт:
◇ Өнімнің біліктілік сертификаты
◇ Өнімді пайдалану нұсқаулары
◇ Өнімді жобалау деректері
◇ Коммутатор шкафының керек-жарақтары:
◇ Әрбір орнату комбинациясы жүктеме қосқышының жұмыс тұтқасымен жабдықталған.
Өнімдерге тапсырыс беру кезінде пайдаланушылар келесі ақпаратты көрсетуі керек:
◇ Негізгі тізбегінің сым схемасы және арнайы техникалық талаптар
◇ Коммутаторларды орнату жоспары.
◇ Коммутатор шкафының құрамдас бөліктерінің үлгі сипаттамалары және қосалқы контуры, басқару контурының схемалық диаграммасы (егер
қажет)
◇ Жазбаша ақпаратқа арналған басқа арнайы сұраулар.
Зауыт, біз бағаның ақылға қонымды және бәсекеге қабілетті екеніне кепілдік бере аламыз.
Әдетте біз сіздің сұрауыңызды алғаннан кейін 24 сағат ішінде баға белгілейміз.
Иә, әрине, біз OEM қабылдаймыз.
Жеткізу уақыты тапсырыс берілген мөлшерге байланысты, әдетте төлемді алғаннан кейін 15-20 күн ішінде.
Барлық өнімдер керек-жарақтардан бастап тексеріледі және кету алдында әдеттегі сынақтардан өтеді біздің зауыт.
Сапа мәселелерін суретке немесе бейнеге түсіріп, тексеру және растау үшін бізге жіберіңіз, біз жауап береміз 1-3 күн ішінде сіз үшін қанағаттанарлық шешім.
Жеткізу күнінен бастап 12 ай.
● Біз бұл салада 14 жылдан астам маманданғанбыз және дизайнды қабылдайтын тәжірибелі R&D командасы бар.
және тапсырыс берушінің арнайы талаптары негізінде әрбір жоба үшін әзірлеу жұмыстары.
● Бізде компоненттерден дайын өнімге дейін өте қатаң QC процедурасы бар.
● 15-20 күн ішінде тұрақты өндіріс кезеңі.
● Бізде өнімдерге арналған сынақ есептерінің толық жинағы бар.
● Бір қадамдық шешім берілген.
