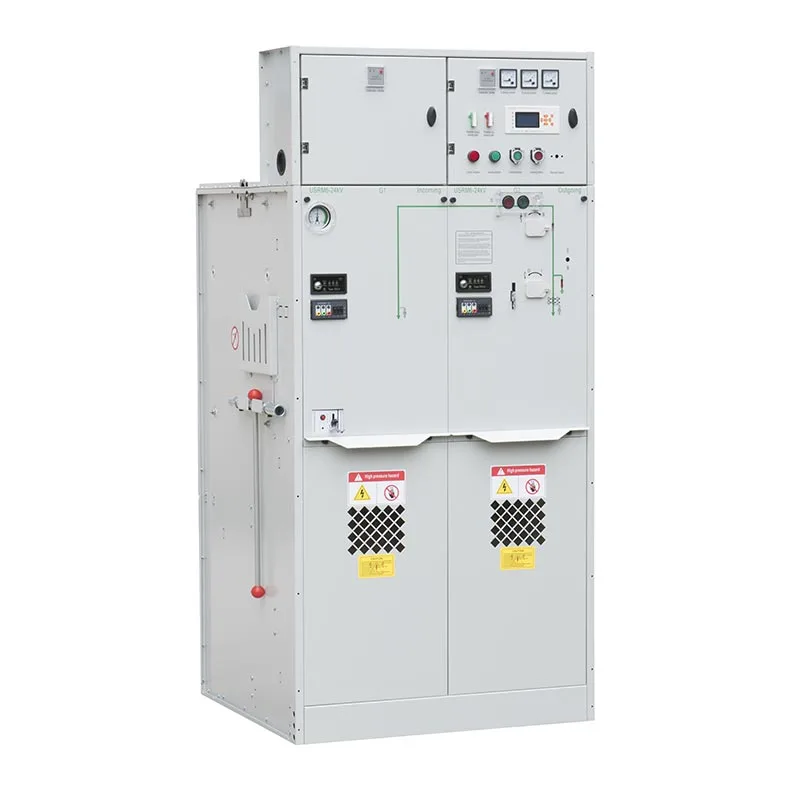

Толығымен оқшауланған және жабық бастапқы схемамен, IP67 тот баспайтын болаттан жасалған газ цистернасымен, кеңейтілетін шина жүйесімен және сенімді жұмыс механизмі, Usune 630A газ оқшауланған тарату құрылғысы өнеркәсіптік қондырғыларға, трансформаторларға жарамды шағын станциялар, сақиналы магистральдық желілер, коммерциялық нысандар мен инфрақұрылымдық жобалар, мұнда ықшам орнату, қауіпсіздік және ұзақ мерзімді сенімділік маңызды.
Қуатты таратудың әртүрлі жобалары әртүрлі коммутация, қорғау және өлшеу функцияларын қажет етеді. USRM6 сериясы C, F, V, M және PT модульдерін нақты желі дизайнына сәйкес біріктіруге мүмкіндік береді. Алты стандартқа дейін функционалдық блоктарды бір SF6 оқшаулағыш газ багына біріктіруге болады, ал кеңейтілетін блоктарды қосу арқылы қосуға болады. толық оқшауланған және жабық шиналық қосқыштар.
630A конфигурациясы жоғары ток өткізуді қажет ететін орташа вольтты тарату жүйелеріне арналған. қабілеті. Оны кіріс және шығыс фидерлерге, трансформатор қосылымдарына, сақиналы желілерге және т.б. конфигурациялауға болады. тұтынушының электр жүйесіне сәйкес тарату тәртібі.
Негізгі шина және негізгі коммутациялық компоненттер IP67 тот баспайтын болаттан жасалған дәнекерленген газ резервуарының ішінде орналасқан. қорғау. Бұл құрылым ішкі электрлік компоненттерді шаңнан, судың түсуінен, конденсациядан және оқшаулауға көмектеседі басқа сыртқы орта әсерлері, бұл коммутациялық құрылғыны орнатудың күрделі орталарына жарамды етеді.
Бастапқы контур газ резервуарының ішінде қоршалған және оқшауланған төлкелер арқылы сыртқы тізбектерге қосылады және толық оқшауланған ажыратылатын қосқыштар, қуатталған компоненттерге тікелей әсер етуді азайтады. Жүйе де азайтуға көмектесетін қысым түсіретін құрылғыны, қысымды разрядтық арнаны және механикалық блоктау жүйесін қамтиды операциялық тәуекелдерді және дұрыс емес коммутация операцияларын болдырмау.
Usune USRM6 сериясы үшін серіппелі жұмыс механизмін дербес әзірлейді және жобалайды. Механизмі механикалық консистенцияны жақсарту үшін жобалау, өндіру және іске қосуды іске қосу процестері арқылы бақыланады, жұмыс тұрақтылығы және ұзақ мерзімді сенімділік.
C блогы жүктемені ауыстыруға және таратуды басқаруға арналған. Ол кіріс және шығыс фидер үшін жарамды жүктемені сенімді ауыстыру қажет болатын қолданбалар мен сақиналы желі жүйелері.
F блогы коммутациялық және қорғаныс функцияларын қамтамасыз ету үшін жүктеме ажыратқышын сақтандырғыштармен біріктіреді. Ол әсіресе ықшам қорғаныс жабдығын қажет ететін трансформаторлық фидер қолданбалары үшін жарамды.
V құрылғысы жан-жақты коммутация мен қорғаныс функцияларын қажет ететін қолданбалар үшін автоматты ажыратқышты пайдаланады. Бұл тізбекті үзу және қорғауды үйлестіру маңызды болатын фидерлер мен тарату нүктелері үшін жарамды.
M құрылғысы электрлік өлшеу және өлшеу талаптары үшін арнайы конфигурацияны қамтамасыз етеді. Ол болуы мүмкін толық орта вольтты тарату жүйесін құру үшін басқа функционалдық модульдермен біріктірілген.
PT құрылғысы шинаның кернеуін өлшеуге және оған қатысты бақылау талаптарына арналған. Онымен біріктіруге болады электр жүйесінің дизайнына сәйкес басқа модульдер.
| Жоқ. | Элементтер | Бірлік | Жүктемені ажырату құрылғысы | аралас бірлік | Ажыратқыш қондырғы |
| 1 | Номиналды кернеу | кВ | 12/24 | 12/24 | 12/24 |
| 2 | Номиналды жиілік | Hz | 50 | 50 | 50 |
| 3 | Номиналды ток | A | 630 | 125 (сақтандырғыш тоғына байланысты) | 630 |
| 4 | Номиналды оқшаулау деңгейі‑1мин Жиілік төзімділік кернеуі‑фаза аралық, жерге | кВ | 42/65 | 42/65 | 42/65 |
| Номиналды оқшаулау деңгейі-1мин Жиілік кернеуге төтеп беретін оқшаулау қашықтығы | кВ | 48/79 | 48/79 | 48/79 | |
| Номиналды оқшаулау деңгейі‑1мин Жиілікке төтеп беру кернеуі‑Бақылау және көмекші тізбек | кВ | 2/2 | 2/2 | 2/2 | |
| Номиналды оқшаулау деңгейі-Жарықтандыру импульсі кернеуге төтеп беру-фаза аралық, жерге | кВ | 75/125 | 75/125 | 75/125 | |
| Номиналды оқшаулау деңгейі - Жарықтандыру импульсі кернеуді оқшаулау қашықтығына төтеп береді | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номиналды қысқа тұйықталуға төзімді ток | кА/с | 25/4 | —— | 25/4 |
| 6 | Номиналды шыңға төзімді ток | кА | 63 | —— | 63 |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 63 | HV сақтандырғышымен шектелген | 63 |
| 8 | Номиналды қысқа тұйықталу тогы | кА | —— | HV сақтандырғышымен шектелген | 25/25 |
| 9 | Номиналды беріліс тогы | A | —— | 1700/1400 | —— |
| 10 | Номиналды белсенді жүктемені бұзу тогы | A | 630 | —— | —— |
| 11 | Номиналды жабық контурдың үзілу тогы | A | 630 | —— | 630 |
| 12 | Механикалық қызмет ету мерзімін ажырату қосқышы/CB | Уақыт | 10000 | 10000 | 20000 |
| Механикалық қызмет ету мерзімі – оқшаулау/жерге қосқыш | Уақыт | 5000 | 5000 | 5000 | |
| 13 | Тізбек кедергісі | μΩ | ≤150 | —— | ≤150 |
| 14 | Номиналды зарядтау қысымы (20 ℃ манометрлік қысым) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Газдың жылдық салыстырмалы ағу жылдамдығы | % | 0.05 | 0.05 | 0.05 |
| 16 | IP қорғау дәрежесі – Шкаф | IP4X | IP4X | IP4X | |
| IP қорғау дәрежесі – Газ багы | IP67 | IP67 | IP67 |
USRM6 сериясының басты артықшылығы оның әртүрлі тарату желісі құрылымдарына бейімделу мүмкіндігі болып табылады. Тұтынушылар жүктемені ауыстыру үшін C блоктарын, трансформаторды қорғау үшін F блоктарын, автоматты ажыратқыш қорғанысы бар V блоктарын пайдалана алады. қажет, ал өлшеу және кернеуді өлшеу қажет болғанда M немесе PT бірліктері.
Сақиналық негізгі желі қолданбалары үшін әртүрлі модульдерді сақиналы негізгі шкафты құру үшін біріктіруге болады. Болашақ кеңею кезінде қажет болса, толық оқшауланған және жабық шиналық коннекторлар қосымша блоктарды өзгертусіз қосуға мүмкіндік береді. негізгі тарату құрылғыларының платформасы.
Тот баспайтын болаттан жасалған газ резервуары IP67 қорғанысын қамтамасыз етіп, шаң мен судың негізгі түтікке кіруіне жол бермейді жабдық бөлімі. Жабық құрылым сонымен қатар су тасқыны мен конденсациядан қысқа мерзімді қорғауды қамтамасыз етеді.
Бұл дизайн өнеркәсіптік кәсіпорындар, жерасты қосалқы станциялары және ылғалдылық, шаң немесе шаң бар басқа орындар үшін құнды қоршаған ортаның ластануы кәдімгі электр жабдықтарына әсер етуі мүмкін.
| Негізгі қарастыру | Usune 630A газ оқшауланған тарату құрылғысы | Кәдімгі ауадан оқшауланған тарату құрылғысы |
| Бастапқы тізбек | Толығымен жанармайға арналған ыдысқа салынған | Қоршаған ортаға көбірек ұшырайды |
| Қорғау | IP67 газ багы | Орнату жағдайларына көбірек байланысты |
| Конфигурация | C/F/V/M/PT модульдік комбинациясы | Әдетте бекітілген шкаф конфигурациясы |
| Кеңейту | Кеңейтілетін оқшауланған шина қосылымы | Қосымша орнату орнын қажет етуі мүмкін |
| Орнату | Шағын құрылым | Әдетте үлкен тазартуды қажет етеді |
| Қоршаған ортаға бейімделу | Шаң мен ылғалдың әсерін азайтады | Айналадағы жағдайларға көбірек тәуелді |
| Қауіпсіздік | Жабық бастапқы тізбек және механикалық блоктау | Қорғау жабдық құрылымына байланысты |
Бірнеше фидерлері мен трансформатор қосылымдары бар зауыттар үшін тұтынушылар C, F және V қондырғыларын сәйкес біріктіре алады әртүрлі тізбек функциялары. Модульдік құрылым жүйенің конфигурациясын жеңілдетеді, ал жабық бастапқы схема өнеркәсіптік ортада сенімді жұмысты қолдайды.
Орнату кеңістігі шектеулі жерлерде газ оқшауланған ықшам құрылым коммутацияға, қорғауға және өлшеуге мүмкіндік береді азырақ ізге біріктірілетін функциялар. M және PT бірліктерін жоба арнайы талап еткенде қосуға болады өлшеу функциялары.
Сақиналық желі қолданбалары үшін сақиналы негізгі шкафты қалыптастыру үшін бірнеше функционалды модульдерді біріктіруге болады. The кеңейтілетін шина жүйесі тарату желісі болашақта кеңейтуді қажет еткенде қосымша икемділікті қамтамасыз етеді.
Өндіруші тұтынушы орташа вольтты таратуды жаңарту үшін Usune 630A газ оқшауланған тарату құрылғысын таңдады. The Тұтынушы ықшам орнатуға, сенімді жұмыс істеуге және болашақта кеңейтуге бағытталған. Өтініш бергеннен кейін тұтынушы модульдік C/F/V/M/PT конфигурациясын жоғары бағалады, ол жүйені біріктіруді жеңілдетеді және кеңістікті жақсартады. пайдалану.
Сақинаның негізгі тарату жобасы үшін тұтынушы икемді коммутация және қорғаныс функцияларын талап етті. USRM6 сериясы кеңейтілетін модуль комбинациясы және оқшауланған шиналық қосылымдар арқылы талапқа сай болды. Тұтынушы оның тұрақты жұмысын, ықшам дизайнын және ыңғайлы жүйені кеңейту мүмкіндігін мойындады.
Ылғалдылығы жоғары ортада жұмыс істейтін тұтынушы IP67 стандартына сәйкес Usune газ оқшауланған тарату құрылғысын таңдады. жабық газ цистернасының дизайны. Тұтынушы ылғалдан, конденсациядан және сыртқы әсерден жақсартылған қорғанысты бағалады ластану, техникалық қызмет көрсету талаптарын азайтуға көмектеседі.
Zhejiang Usune Electric Co.,Ltd. ISO 9001 сапа менеджменті жүйесі, ISO стандартына сәйкес менеджмент жүйелерін құрды 14001 Қоршаған ортаны басқару жүйесі және ISO 45001 Еңбекті қорғау және қауіпсіздікті басқару жүйесі.
Әртүрлі халықаралық нарық талаптарын қанағаттандыру үшін Usune орта вольтты тарату құрылғыларының өнімдері тиісті кезеңдерден өтті CE сертификатын алған тиісті өнімдермен IEC және GB стандартты типті сынақтар. Бұл сертификаттар мен сапа басқару жүйелері тұрақты өндіріс сапасын қолдайды және техникалық жұмыс кезінде тұтынушыларға құжаттаманы қамтамасыз етеді бағалау және жобаны сатып алу.
Zhejiang Usune Electric Co.,Ltd. модульдік тарату құрылғыларының дизайнын біріктіреді, толығымен жабық IP67 газ оқшаулауы, икемді функционалдық конфигурациялар және сапаны басқару сенімді орташа кернеуді тарату шешімдерін қамтамасыз ету.
630A электр панелі газ оқшауланған тарату құрылғысын сатып алатын тұтынушылар үшін Usune сәйкес конфигурацияларды қамтамасыз ете алады. коммутациялық функцияларға, қорғаныс талаптарына, есепке алу қажеттіліктеріне, шиналарды реттеуге және орнатуға сәйкес шарттар. Бұл тұтынушыларға өздерінің нақты қуатының айналасында ықшам және икемді тарату құрылғыларын құруға мүмкіндік береді тарату талаптары.
630А тарату құрылғысының номиналды ток конфигурациясын білдіреді. Нақты жұмыс тогы, кернеу деңгейі және электр конфигурациясын тұтынушының тарату жүйесі мен жобасына сәйкес таңдау керек талаптар.

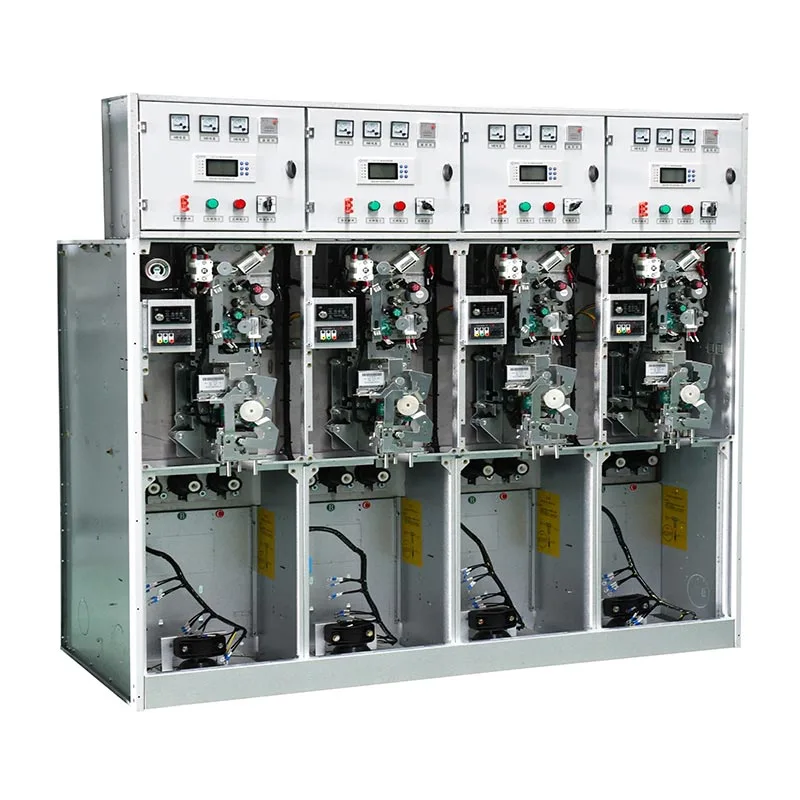

Жүйе C жүктемені ажырату құрылғысын, F жүктемені ажырату қосқышын + сақтандырғыш біріктіру блогын, V ажыратқыш бөлігін, M қолдайды. Өлшеу блогы және PT шина ПТ блогы. Бұл модульдерді қажетті қуатты бөлуге сәйкес біріктіруге болады функциялары.
Бір SF6 оқшаулағыш газ цистернасының ішінде алты стандартты модуль бірлігіне дейін құрастыруға болады. Кеңейтілетін конфигурациялар да бар толығымен оқшауланған және жабық шина қосқыштары арқылы қол жетімді.
Газ цистернасының IP67 қорғау дәрежесі бар, ол негізгі тізбекті шаңнан, судың түсуінен, конденсация және қысқа мерзімді су басу жағдайлары.
