Бұл орташа вольтты GIS шешімі еден кеңістігі тар немесе қоршаған орта жағдайлары қатал қондырғылар үшін өте қолайлы. Әдеттегі орналастыру орындарына жер асты электр станциялары, теңіз жағалауы аймақтары, биік таулы аймақтар және қалалық қосалқы станциялар жатады. Толығымен жабық конструкциясының арқасында аппараттық құрал ықшам орын алады, бұл жобалау мамандарына орта вольтты тарату қондырғыларын негізгі трансформаторлық қосалқы станцияларға да, екінші тарату станцияларына да біріктіруді жеңілдетеді.

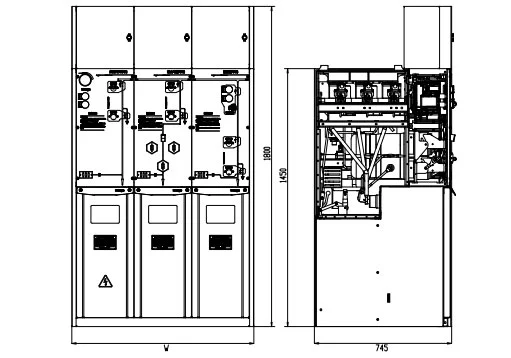

Қуатты тарату жобаларында бірдей схемалар сирек кездеседі, бұл ықшам тарату құрылғыларының платформалары бекітілген, бір өлшемге сәйкес келетін қондырғылардан гөрі икемді құрастыруды қолдауы керек дегенді білдіреді. Модульдік құрылымның айналасында құрылған 24кВ 33кВ SF₆ GIS газ оқшауланған тарату құрылғысы USRM6 платформасы үш түрлі функционалды блокты біріктіре алады: жүктемені ажырату модульдері үшін C түрі, біріктірілген функционалды жинақтар үшін F түрі және автоматты ажыратқыш модульдері үшін V түрі.
Дизайн топтары жобаның электрлік схемасына сәйкес жеке стандартты модульдерді немесе алдын ала құрастырылған комбинацияларды таңдай алады. Негізгі шина инфрақұрылымы бірнеше модульдерді әртүрлі тарату құрылғыларының орналасуларына топтастыруға мүмкіндік беретін жердегі кеңейтуді қолдайды. Мұндай модульдік икемділік жабдыққа шығыс фидерлерге, трансформатор қосылымдарына, қорғаныс оқшаулауына және қуат тарату міндеттеріне қатысты әртүрлі талаптарды қанағаттандыруға мүмкіндік береді.
Кәдімгі сыртқы электр құрылғылары жыл бойы шаңға, ылғалдылыққа, ластаушы заттарға және ауыспалы температураға ұшырайды. Бұл жағымсыз факторлар жабдықтың қызмет ету мерзімі ішінде қайталанатын тексеру және қызмет көрсету талаптарын арттыруға бейім.

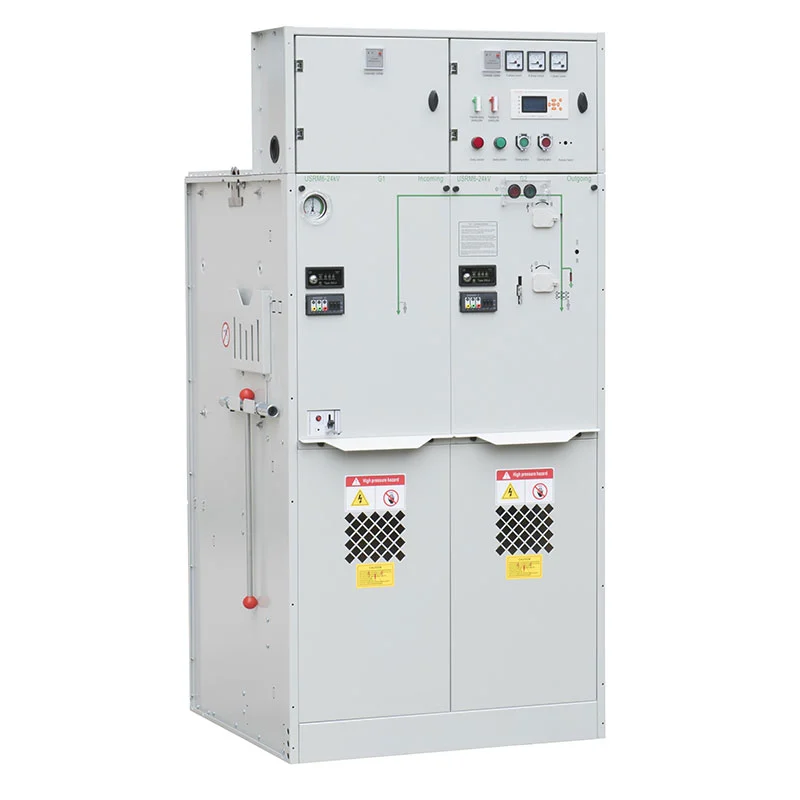

24кВ 33кВ SF₆ GIS газды оқшауланған тарату құрылғысы USRM6 бастапқы тізбекті қоршаған ортадан физикалық түрде оқшаулайтын тығыздалған газ оқшауланған қоршауды қабылдайды. Ол ішкі құрамдас бөліктер мен қоршаған ортаны ластаушы заттардың арасындағы тікелей байланысты айтарлықтай азайтады және өте аз күнделікті техникалық қызмет көрсетуді қажет ететін жұмыс схемасын береді. Бұл сипаттама жер асты электрмен жабдықтау бөлмелері, кеңістігі шектеулі қалалық тарату үй-жайлары және қашықтағы инфрақұрылым активтері сияқты қол жеткізу қиын учаскелер үшін ерекше артықшылықтар береді. Пайдаланушылар осы қиын орындар үшін жабдықты таңдаған кезде қысқартылған қызмет көрсету жиілігі негізгі бағалау факторына айналады.
Бұл SF₆ C-GIS платформасы негізгі тізбекті жабу және ашу әрекеттерінен әлдеқайда көп береді. Таңдалған модуль комбинациясы негізінде жүйе ақаулықтан қорғауды, электрлік оқшаулауды, энергияны өлшеуді, нақты уақыттағы күйді бақылауды, жерге қосуды, деректер байланысын және коммутация функцияларымен бірге автоматты басқаруды орналастыра алады.
Әр түрлі функционалды модульдерді барлық тарату құрылғыларының қондырғысын жобаның қорғау және тарату архитектурасымен теңестіру үшін еркін сәйкестендіруге болады. Бұл әмбебаптық толық орта вольтты электр тарату желілерін әзірлеу міндеті жүктелген EPC мердігерлері мен жүйелік интеграторлар үшін кеңірек опцияларды жасайды.
Орта вольтты ГАЖ таңдауды аяқтамас бұрын, алаңның қоршаған орта жағдайларын мұқият бағалау керек. USRM6 сериялы 24кВ 33кВ SF₆ GIS газды оқшауланған тарату құрылғысы 4000 м-ге дейінгі биіктікте жұмыс істеуге арналған. Оның рұқсат етілген қоршаған орта температурасы -40°C-тан +50°C-қа дейін, максималды 24 сағаттық орташа температура 35°C деңгейінде шектелген. Ылғалдылық критерийлері үшін 24 сағаттық салыстырмалы ылғалдылық 95% шегіне жетуі мүмкін, ал айлық орташа мән 90% аспауы мүмкін. Орнату орны жарылғыш немесе коррозиялық булардан, қарқынды механикалық әсерлерден және тұрақты күшті дірілден бос болуы керек. Ластану дәрежесі GB/T 5582 стандартында көрсетілгендей III сыныптан аспауы керек және қондырғы 9-дәрежелі төзімділік бойынша сейсмикалық біліктіліктен өткен. 1000 м-ден жоғары орналасқан жобалар үшін сатып алушылар өндірушіге SF₆ зарядтау қысымын тиісті түрде реттеу үшін хабарлауы керек. Кез келген әдеттен тыс сайттың экологиялық талаптары тапсырысты орналастыру алдында өндірушілер, жеткізушілер және соңғы тұтынушылар арасында бірлескен растауды қажет етеді. Мысал ретінде, 2000 м асатын биіктіктегі қондырғылар резервуар ішіндегі ішкі асқын кернеу қаупін азайту үшін өзгертілген газ қысымының параметрлерін қажет етуі мүмкін.
Жер асты қосалқы станциялары Жер асты электр станциялары әдетте шектеулі пайдалану аймағымен және қатаң желдету шектеулерімен шектеледі. Ықшам мөрленген ГАЖ дизайны дизайнерлерге қоршаған ортаның қолайсыз әсерлерін әлсірету кезінде шектеулі кеңістікті барынша пайдалануға көмектеседі, бұл өнімді шағын қосалқы станциялар мен екінші тарату станцияларына қосу үшін өте қолайлы етеді.
Өнеркәсіптік және тау-кен өндірістік үй-жайлар Өнеркәсіптік және тау-кен өндірісі учаскелері қозғалтқыштарға, трансформаторларға, шығыс фидерлерге және жергілікті тарату желілеріне қызмет көрсету үшін сенімді орташа кернеуді коммутациялау және қорғаныс құралдарын талап етеді. Жабық резервуар ішкі құрамдастарды ластанудан қорғайды және жердегі қуат жүйелері үшін барлық қажетті коммутация, қорғаныс, оқшаулау және бақылау мүмкіндіктерін қамтамасыз етеді.
Теміржол және көлік инфрақұрылымы Темір жол деполары, әуежайдың коммуналдық қызметтері және олармен байланысты көлік инфрақұрылымы жүктердің кең ауқымында тұрақты электрмен жабдықтауды қажет етеді. Модульдік тарату құрылғыларын орталықтандырылған тарату жүйесінде реттелетін фидер және қорғаныс схемаларымен конфигурациялауға болады, интеграторларға тасымалдау жобалары үшін шағын кернеулі электр шешімдерін әзірлеуге көмектеседі.
Қалалық тарату желілері Қол жетімді жер, әдетте, қала орталықтары мен тұрғын аудандарда тапшы. Шағын газды оқшауланған тарату құрылғыларын қосалқы станциялар мен тарату тораптарында орналастыруға болады, онда дәстүрлі ауа оқшауланған тарату құрылғылары әлдеқайда үлкен орнату кеңістігін қажет етеді. Оның жабық резервуар құрылымы сонымен қатар бастапқы контурға әсер ететін қоршаған орта кедергісін азайтады.
Жағалау және таулы аймақтар Стандартты электр жабдығы жоғары ылғалдылыққа, тұздың ластануына, биіктік әсерлеріне және температураның күрт ауытқуларына сезімтал. USRM6-ның жабық бастапқы тізбегі осы қатал жағдайларға тікелей әсер етуді азайтады. Жоба топтары ең қолайлы конфигурация мен жұмыс параметрлерін растау үшін таңдау кезеңінде сайтқа тән жұмыс параметрлерін талдай алады.
24кВ және 33кВ SF₆ GIS көзін алу кезінде сатып алушылар тек номиналды кернеу негізінде сатып алу туралы шешім қабылдаудың орнына толық электр схемасын қарап шығуы керек. Техникалық бағалау кернеудің номиналды деңгейлерін, оқшаулау талаптарын, автоматты ажыратқыштың немесе жүктеме ажыратқышының опцияларын, фидер мөлшерлерін, шинаның орналасуын, жерге қосу схемаларын, қорғаныс және өлшеу функцияларын, орнату биіктігін, температураны, ылғалдылықты, ластану дәрежесін, байланыс интерфейстерін және қолданыстағы IEC және GB стандарттарына сәйкесті қамтуы керек.
Usune компаниясының инженерлік тобы жоба инженерлерімен және жүйелік интеграторлармен бір жолды диаграммалар мен сайттың нақты жұмыс жағдайларына негізделген бейімделген USRM6 конфигурациясын анықтау үшін ынтымақтасады.
Қатаң сапаны қамтамасыз ету Usune өндірісті, зауыттық қабылдау сынақтарын және өнімді жөнелтуді қамтитын сапаны қамтамасыз етудің ресми жұмыс процестерін қолдайды. ISO 9001 стандарттары тұрақты өндіріс сапасын қамтамасыз етеді, ал ISO 14001 және ISO 45001 стандарттары қоршаған ортаны қорғауды және еңбекті қорғау мен қауіпсіздікті басқаруды реттейді.
Арнайы модульдік конфигурациялар Usune әртүрлі схема функцияларына және тарату талаптарына бейімделген икемді модуль комбинацияларын ұсынады. Бұл қызмет EPC фирмаларына, электр жүйесі интеграторларына, дистрибьюторларға және тағайындалған электр сызбаларына сәйкес теңшелген тарату құрылғыларын қажет ететін сатып алу топтарына сәйкес келеді.
Жаһандық деңгейде танылған сәйкестік Өнім дизайны IEC халықаралық стандарттарына да, Қытайдың GB техникалық сипаттамаларына да сәйкес келеді және CE сертификаты берілуі мүмкін. Бұл келісім әртүрлі шетел нарықтарына бағытталған тұтынушыларға қолдау көрсетеді. Қолданылатын стандарттар мен сертификаттау ережелері тағайындалған елдің кодтары мен жобаның техникалық сипаттамаларына сәйкес тексерілуі мүмкін.
Мамандандырылған инженерлік қолдау GIS жобалары үшін өндіріс басталар алдында дұрыс конфигурацияда құлыптау өте маңызды. Тұтынушылар Usune инженерлік тобымен техникалық кеңес алу үшін бір сызықты сызбаларды, номиналды кернеу талаптарын, фидер кестелерін, биіктік деректерін және қоршаған орта туралы мәліметтерді бөлісе алады.
| Жоқ. | Элементтер | Бірлік | Жүктемені ажырату құрылғысы | аралас бірлік | Ажыратқыш қондырғы | |
| 1 | Номиналды кернеу | кВ | 12/24 | 12/24 | 12/24 | |
| 2 | Номиналды жиілік | Hz | 50 | 50 | 50 | |
| 3 | Номиналды ток | A | 630 | 125 (сақтандырғыш тоғына байланысты) | 630 | |
| 4 | Номиналды оқшаулау деңгейі | 1мин Қысымға төтеп беру жиілігі | кВ | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Жарықтандыру импульсі кернеуге төтеп берді | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Номиналды қысқа тұйықталуға төзімді ток | кА/с | 25/4 | —— | 25/4 | |
| 6 | Номиналды шыңға төзімді ток | кА | 63 | —— | 63 | |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 63 | HV сақтандырғышымен шектелген | 63 | |
| 8 | Номиналды қысқа тұйықталу тогы | кА | —— | HV сақтандырғышымен шектелген | 25/25 | |
| 9 | Номиналды беріліс тогы | A | —— | 1700/1400 | —— | |
| 10 | Номиналды белсенді жүктемені бұзу тогы | A | 630 | —— | —— | |
| 11 | Номиналды жабық контурдың үзілу тогы | A | 630 | —— | 630 | |
| 12 | Механикалық өмір | жүктеме ажыратқышы/CB | Уақыт | 10000 | 10000 | 20000 |
| Оқшаулау/жерге қосқыш | 5000 | 5000 | 5000 | |||
| 13 | Тізбек кедергісі | μΩ | ≤150 | —— | ≤150 | |
| 14 | Номиналды зарядтау қысымы (20℃ манометрлік қысым) | МПа | 0.04 | 0.04 | 0.04 | |
| 15 | Газдың жылдық салыстырмалы ағу жылдамдығы | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP қорғау дәрежесі | Кабинет | IP4X | IP4X | IP4X | |
| Газ багы | IP67 | IP67 | IP67 | |||
Cas-space зымыран ұшыру жобасы кезінде USRM6 сериясы оның маңызды инфрақұрылымын және оған байланысты электр жүктемелерін қамтитын ұшыру қондырғысы бойынша орташа вольтты қуатты таратуды өңдеу үшін әкелінді. Іске қосу алаңындағы тарату құрылғылары коммутацияны, қорғанысты, оқшаулауды және бақылауды маңызды жабдыққа, сондай-ақ қосалқы қондырғыларға сенімді сақтайды және тіпті салыстырмалы түрде шектеулі электр ортасының ішінде тұрақты өнімділікті сақтайды деп күтілуде. Негізгі схема SF6 қоршалған оқшауланған құрылымның ішінде орналасқандықтан, USRM6 сериясы оны сыртқы орта жағдайларынан айтарлықтай қорғайды, бұл ерекшелік қатаң талаптарда жұмыс істейтін мамандандырылған инфрақұрылым үшін өте маңызды.
Тарату қондырғысының модульдік конфигурациясы да жобаның тарату архитектурасына сәйкес келу үшін жеткілікті ендік берді. Функционалдық блоктарды электр желісінің дизайнына сәйкес жинауға болады, ал кеңейтілетін негізгі автобус желіні конфигурациялау және болашақ жүйені жоспарлау үшін қосымша бос орын құрады. Тұтастай алғанда, бұл ықшам құрылымның, жабық оқшаулаудың және модульдік дизайнның үйлесімі USRM6 сериясын Cas-ғарыштық зымыран ұшыру жобасы үшін жарамды орташа кернеуді тарату шешіміне айналдырды - бұл нысанның сенімді, бірақ ғарышты үнемдейтін электр инфрақұрылымына деген қажеттілігіне жауап берді.
USRM6 сериясы қолданыстағы жоғары вольтты тарату құрылғылары мен басқару жабдықтарының стандарттарына сілтеме жасай отырып жасалған, оның ішінде 3,6кВ–40,5кВ жоғары вольтты айнымалы ток жүктеме ажыратқыштары үшін ГБ 3804-2004, жоғары вольтты айнымалы ток үшін ГБ 1984-2014 автоматты ажыратқыштар, ГБ 16926-2009 айнымалы ток жүктемесін ажырату ажыратқыш-сақтандырғыш комбинациялары үшін HV айнымалы ток оқшаулау үшін GB 1985-2014 ажыратқыштар мен жерге қосқыштар және ГБ 3906-2006 айнымалы ток 3,6кВ–40,5кВ металл қоршалған тарату құрылғылары мен басқару құрылғылары үшін.
Сондай-ақ ол ЖҚ тарату құрылғылары мен басқару құрылғыларына арналған жалпы техникалық талаптарға GB/T 11022-2011 сілтеме жасайды, GB 4208-2008 қоршауды қорғау үшін, сыртқы оқшаулаудың ластану дәрежесі үшін GB/T 5582-1993, 3,6кВ–40,5кВ үшін DL/T 404-2007 Металл қоршалған айнымалы ток таратқыш және басқару құрылғысы, механикалық және электрлік өнімдерге арналған GB/T 13384-2008, GB 191-2008 орау және тасымалдау белгілері үшін және жоғары вольтты берілістегі оқшаулауды үйлестіру үшін GB 311.1-2012 және тарату жабдықтары.
Usune сапа және сәйкестік негізіне ISO 9001 сапа менеджменті жүйесі, ISO 14001 қоршаған ортаны қорғау кіреді. Менеджмент жүйесі, ISO 45001 еңбекті қорғау және қауіпсіздікті басқару жүйесі, IEC және GB стандартына сәйкестік және CE сертификаты. Жобаға қатысты сертификаттау және қолданылатын стандарттар сәйкес расталуы керек тағайындалған нарық және техникалық сипаттама.
Негізгі артықшылығы - оқшаулағыш газдың ішіндегі қуатталған электрлік компоненттердің жабық конструкциясы. қоршаған орта. Бұл ықшам құрылымға мүмкіндік береді және негізгі тізбектің сыртқы әсерге тікелей әсерін азайтады қоршаған орта жағдайлары.
USRM6 сериясы 24кВ және 33кВ конфигурацияларын қоса алғанда, орташа вольтты қолданбаларға арналған. Нақты баға кернеу, оқшаулау деңгейі және конфигурация жобаның спецификациясына сәйкес расталуы керек.
Иә. Көрсетілген қызмет көрсету биіктігі 4000 м дейін. 1000 м-ден жоғары қондырғылар үшін тұтынушылар Usune in компаниясына хабарлауы керек тиісті газды зарядтау қысымын бағалауға болатындай етіп алға жылжытыңыз. 2000 м-ден жоғары арнайы талаптар болуы керек техникалық жобалау кезінде расталады.

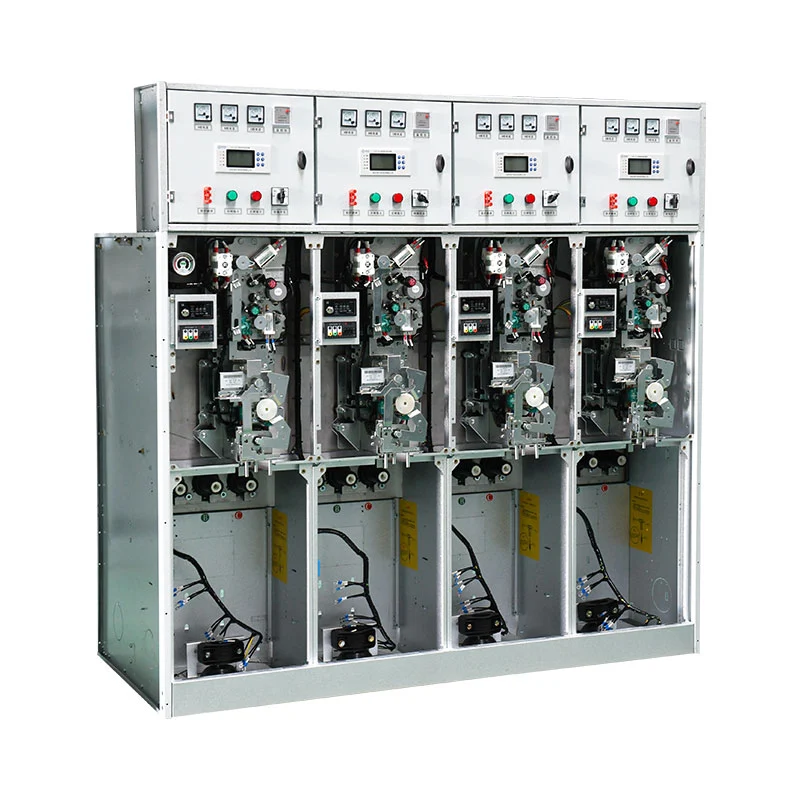

USRM6 сериясы модульдік конфигурация тұжырымдамасын пайдаланады. Жүктемені ажыратқыш қондырғылар, құрама блоктар, автоматты ажыратқыш блоктар және кеңейтілетін негізгі шиналық қондырғылар қажетті электр схемасына сәйкес таңдалуы мүмкін.
Типтік қолданбаларға қайталама трансформаторлық қосалқы станциялар, өнеркәсіптік және тау-кен өнеркәсібі нысандары, темір жолдар, әуежайлар, қалалық тарату желілері, тұрғын аудандар, жерасты құрылыстары және салыстырмалы түрде талап етілетін орындар қоршаған орта жағдайлары.
Нақты баға белгілеу үшін сатып алушылар номиналды кернеуді, бір сызықты диаграмманы, фидерлердің санын, қажетті коммутациялық функциялар, автоматты ажыратқыш немесе жүктемені ажыратқышқа қойылатын талаптар, автобус конфигурациясы, орнату биіктігі, қоршаған орта жағдайлары, қорғау талаптары және тағайындалған нарық.
Ықшам өлшемдерді, қоршаған ортаға бейімделуді, модульді талап ететін орташа кернеуді тарату жобалары үшін конфигурациясын және техникалық қызмет көрсету талаптарын төмендететін USRM6 сериясы практикалық газдан оқшауланған тарату құрылғысын қамтамасыз етеді шешім.
Usune ұсынған USRM6 сериясы жабық SF6 оқшаулауын, модульдік функционалды блоктарды, кеңейтілетін автобус конфигурациясын, және коммутация, қорғау, өлшеу және бақылау функциялары. ISO 9001, ISO 14001, ISO 45001, IEC қолдау көрсетеді және GB стандарттары және CE сертификаты, Usune 24 кВ бағалайтын тұтынушылар үшін жобаға бағытталған шешімді ұсынады. Өнеркәсіптік, инфрақұрылымдық, қалалық және мамандандырылған электр энергиясын таратуға арналған 33 кв Sf6 Gis газды оқшауланған тарату құрылғысы қолданбалар.
