Жетілдірілген аспаптық трансформатор өндірушісі

Аспаптық трансформаторларэлектр желісінің «сенсорлық нервтері» ретінде әрекет ететін жоғары вольтты айнымалы ток қуат жүйелеріне арналған мамандандырылған дәлдік құрылғылары болып табылады. Олардың негізгі принципі тордың жоғары вольтты, жоғары ток қуатын екінші жабдықпен танылатын стандартты төмен вольтты, төмен ток сигналдарына түрлендіру болып табылады. Бұл қуатты өлшеу, энергияны өлшеу, жүйені бақылау және релелік қорғаныс үшін нақты деректерді қамтамасыз етеді және бастапқы жоғары вольтты тізбек пен екінші төмен вольтты басқару тізбегі арасындағы электрлік оқшаулауды қамтамасыз етеді, жабдықты және техникалық қызмет көрсету персоналының қауіпсіздігін қорғайды.

УсунеҒЗТКЖ және жоғары вольтты аспаптық трансформаторларды өндіруге маманданған, жоғары биіктікте және ластануға төзімді қолданбалар үшін теңшелген өнімдерді ұсынады. Олардың кернеу деңгейлері әртүрлі жоғары және төмен вольтты тарату сценарийлеріне бейімделген 110кВ, 126кВ, 145кВ, 154кВ және 170кВ қоса алғанда, жоғары вольтты электр желісінің негізгі жағдайларын жан-жақты қамтиды.

Өнімнің жіктелуі және негізгі өнімділігі

Аспаптық трансформаторлар негізінен екі санатқа бөлінеді: ток трансформаторлары (КТ) және кернеу трансформаторлары (VT). Өнімнің бұл екі түрі барлық жұмыс жағдайларында жоғары вольтты қуат жүйелерінің операциялық қажеттіліктерін жан-жақты қанағаттандыратын нақты функционалды позицияға және қосымша қолдану сценарийлеріне ие.

1. Ток трансформаторы (КТ)

1.1 Анықтама және негізгі функциялар

Ток трансформаторлары стандартты 1А немесе 5А қайталама токтарға түрлендіру үшін электр желісіндегі жоғары бастапқы токтарды азайта алады. Олар негізінен токты анықтау, энергияны есепке алу, асқын ток және жерге тұйықталудан қорғау, электр желісі тоғының ауытқуын дәл түсіру және электр желісінің қауіпсіздігін қамтамасыз ету үшін ақаулар кезінде қорғаныс әрекеттерін жылдам іске қосу үшін қолданылады.

1.2 Өнімнің негізгі мүмкіндіктері

• Қауіпсіздік стандарттары: қайталама тізбектегі ашық тізбектерге қатаң тыйым салынады, бұл жабдықтың зақымдалуын және жоғары вольтты шамадан тыс жүктемелерден туындаған қауіпсіздік апаттарын тиімді болдырмайды.
• Дәлдік және тұрақтылық: Күрделі электр желісі жағдайларын дәл өлшеу және сенімді қорғау қажеттіліктеріне сай келетін жоғары өлшеу дәлдігі және тамаша өтпелі жауап өнімділігі.
• Әртүрлі өнім ассортименті: сыртқы майға батырылған, құрғақ типті және SF₆ газ оқшаулағыш түрлерін қамтиды, ішкі және сыртқы әдеттегі және арнайы қуатты тарату сценарийлері үшін жарамды.
• Жетілген және сенімді: LB6 сериялы сыртқы майлы қағаздан оқшауланған ток трансформаторы тұрақты өнімділік пен кең қолдану мүмкіндігін көрсететін көптеген инженерлік жобалар арқылы тексерілді.

2. Кернеу трансформаторы (VT)

2.1 Анықтама және негізгі функциялар

Кернеу трансформаторлары жоғары вольтты желілік кернеуді 100В немесе 100/√3В стандартты қайталама кернеуге түрлендіреді, бұл желідегі кернеуді өлшеу, энергияны өлшеу, кернеуді бақылау және ақаулардан қорғау үшін дәл кернеу сигналдарын қамтамасыз етеді, тарату жүйесіндегі кернеудің тұрақтылығын сақтайды.

2.2 Өнімнің жіктелуі және сипаттамалары

Пайдаланылған кернеу трансформаторлары әртүрлі кернеу деңгейлері мен қолдану сценарийлеріне сәйкес келетін екі негізгі түрге бөлінеді:

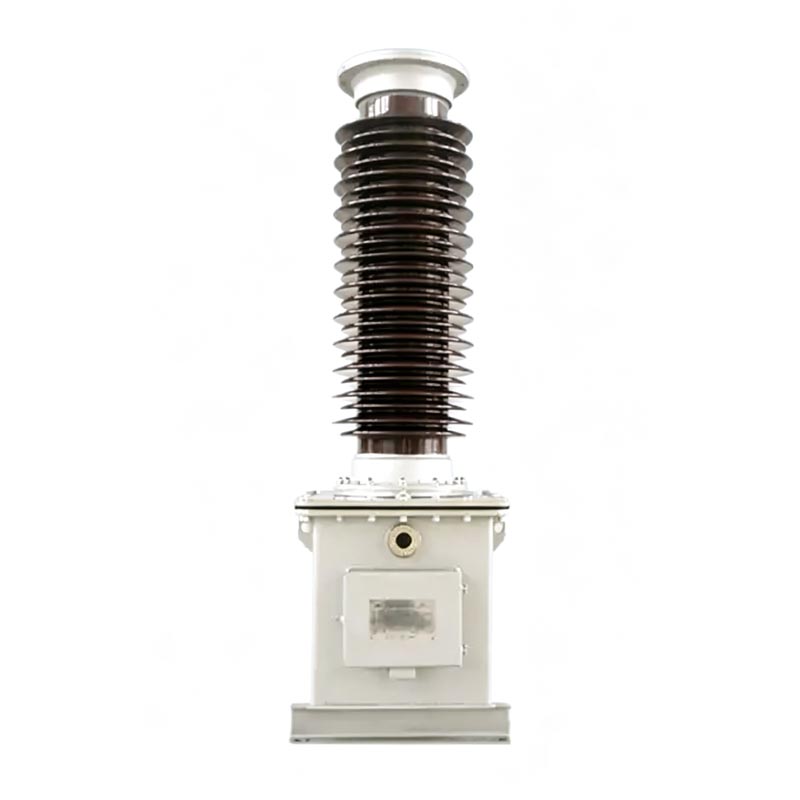

• Электромагниттік кернеу трансформаторы (EVT): орташа және төмен кернеулі электр жүйелеріне жарамды, конструкциясы қарапайым және тұрақты жұмыс істейтін дәстүрлі индукторлық құрылымды пайдаланады;

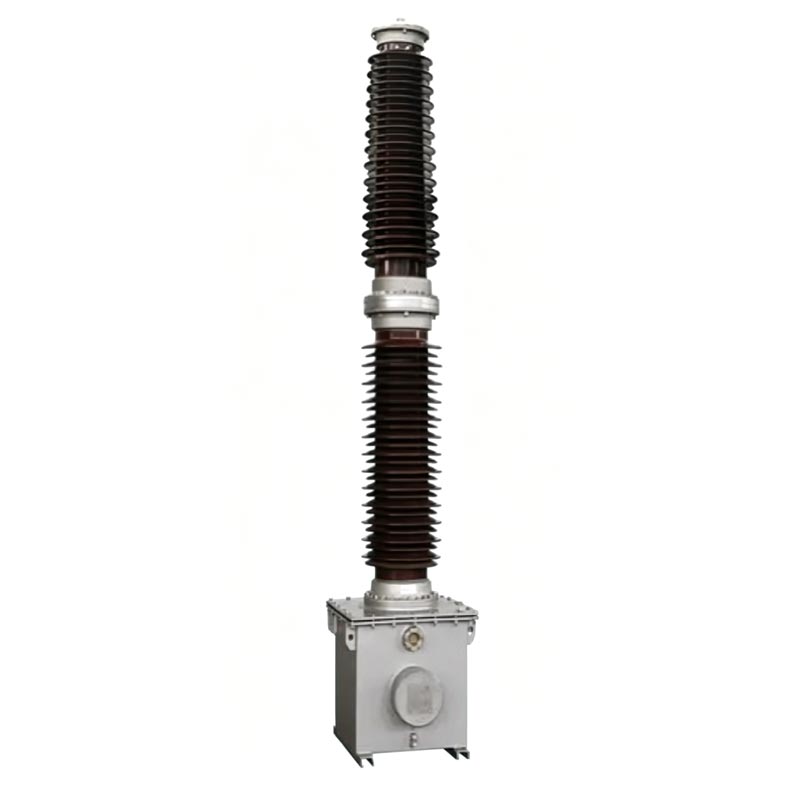

• Сыйымдылықты кернеу трансформаторы (CVT): 35кВ~550кВ сыртқы жоғары вольтты желілерде кеңінен қолданылатын сыйымдылық кернеу бөлгішінен және электромагниттік блоктан тұрады. Өлшеу және қорғаудың негізгі функцияларынан басқа, оны электр желісінің тасымалдаушысы байланысы үшін біріктіру конденсаторы ретінде де пайдалануға болады. Флагмандық TYD сериялы сыйымдылық кернеу трансформаторы салада өте жоғары деңгейде тануға ие.

2.3 Өнімнің негізгі мүмкіндіктері

• Қауіпсіздік стандарттары: кернеу сигналының тұрақты шығуын қамтамасыз ету үшін екінші жағынан қысқа тұйықталуға қатаң тыйым салынады;
• Дәл өлшеу: Тұрақты кернеу коэффициенті және минималды фазалық қателік қуатты өлшеу және бақылау деректерін дәл және сенімді қамтамасыз етеді;
• Резонанстық дизайн: Жүйелік резонанстық ақауларды жою және жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін арнайы феррорезонансты басу құрылғысымен жабдықталған.

Жұмыс шарттары мен стандарттары

1. Қолданылатын жұмыс шарттары

Усуне Instrument трансформаторы қатты сыртқы және өндірістік жағдайларға арналған, қоршаған ортаға бейімделу қабілеті жоғары. Стандартты жұмыс параметрлері келесідей:

• Номиналды жиілік: 50Гц/60Гц, ғаламдық электр желісінің негізгі жиіліктерімен үйлесімді;
• Қоршаған орта температурасы: -40 ℃ ~ + 45 ℃, жоғары және төмен температураға және төтенше маусымдық жағдайларға жауап береді;
• Орнату биіктігі: Стандартты үлгілер 1000 м және одан төмен аумақтар үшін жарамды; теңшелген биіктік үлгілері бар;
• Ластануға қарсы мүмкіндік: жағалаудағы аумақтар, өнеркәсіптік шаң және коррозиялық орталар сияқты күрделі сыртқы орталарға жарамды әртүрлі ластану деңгейлері үшін теңшеуді қолдайды.

2. Орындау стандарттары

Дизайн мен өндірістен сынауға дейін біздің өнімдер сенімді және сәйкес сапаны қамтамасыз ете отырып, халықаралық және ұлттық беделді стандарттарға қатаң сәйкес келеді:

• Халықаралық стандарттар: IEC 60044 сериясының стандарттары
• Ұлттық стандарттар: GB/T 20840 сериясының стандарттары

Жиі қойылатын сұрақтар

1-сұрақ: Ток және кернеу аспаптарының трансформаторлары үшін негізгі қауіпсіздік тыйымдары қандай?

A1: Аспап трансформаторларының екі түрінде де қауіпсіздіктің қатаң жұмыс тәртібі бар. Ток трансформаторларының (КТ) қайталама тізбегінде ашық тізбектерге қатаң тыйым салынады, әйтпесе жабдықтың күйіп қалуына және электр тогының соғуына әкелетін шамадан тыс жоғары кернеу пайда болады. Жабдықтың шамадан тыс жүктелуін, қызып кетуін және электр желісінің істен шығуын болдырмау үшін кернеу трансформаторларының (ВТ) екінші жағында қысқа тұйықталуға қатаң тыйым салынады. Күнделікті техникалық қызмет көрсету ережелерге сәйкес қатаң түрде жүргізілуі керек.

2-сұрақ: Сыйымдылық (CVT) және электромагниттік (EVT) кернеу трансформаторлары қандай сценарийлерде сәйкес келеді?

A2: Электромагниттік кернеу трансформаторлары (ЭВТ) құрылымы бойынша қарапайым, үнемді және тұрақты жұмыс істейді, әдеттегі орташа және төмен вольтты электр тарату жүйелеріне жарамды; Сыйымдылықты кернеу трансформаторлары (CVTs) күштірек кернеуге төзімділік пен кедергіге қарсы мүмкіндіктерге ие, олар 35кВ~550кВ сыртқы жоғары вольтты электр желілері үшін арнайы әзірленген. Есептеу және қорғаудан басқа, олар электр желісінің тасымалдаушы байланысы үшін де пайдаланылуы мүмкін, бұл оларды жоғары вольтты сыртқы қосалқы станциялар үшін таңдаулы жабдыққа айналдырады.

3-сұрақ: Usune Instrument трансформаторларын биіктікте және қатты ластанған ортаға бейімдеуге бола ма?

A3: Иә. Стандартты модельдер 1000 м және одан төмен биіктіктерге жарамды. Биік биіктік сценарийлері үшін жақсартылған биіктікте теңшелген нұсқалар қол жетімді. Сонымен қатар, әртүрлі ластану деңгейлері бар өнімдерді жағалық тұзды спрей, өнеркәсіптік шаң және химиялық коррозия сияқты жағдайларға бейімдеуге болады, бұл жабдықтың экстремалды ортада ұзақ мерзімді тұрақты және қауіпсіз жұмысын қамтамасыз етеді.
