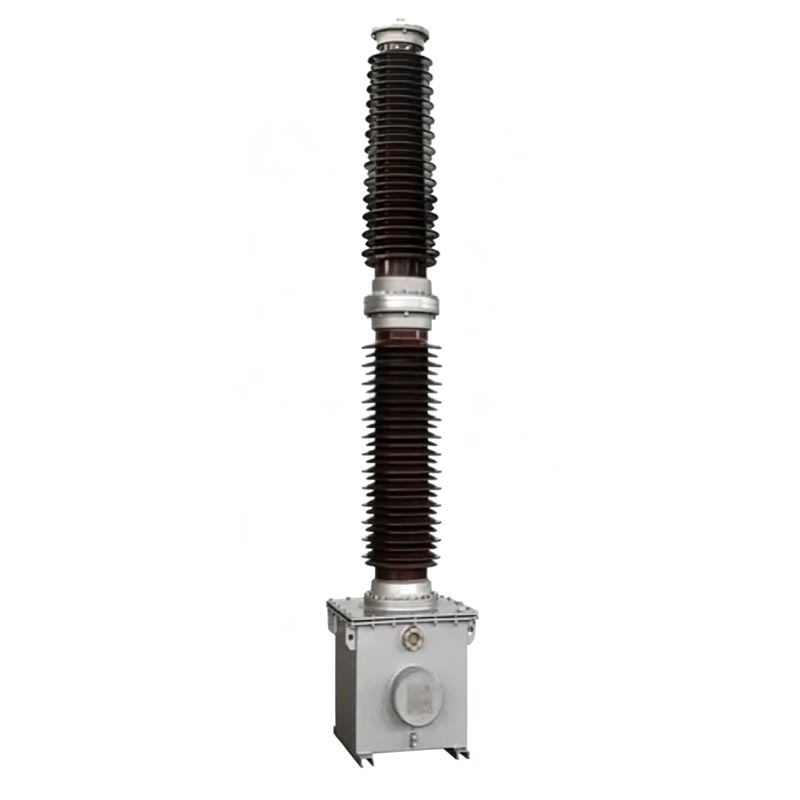

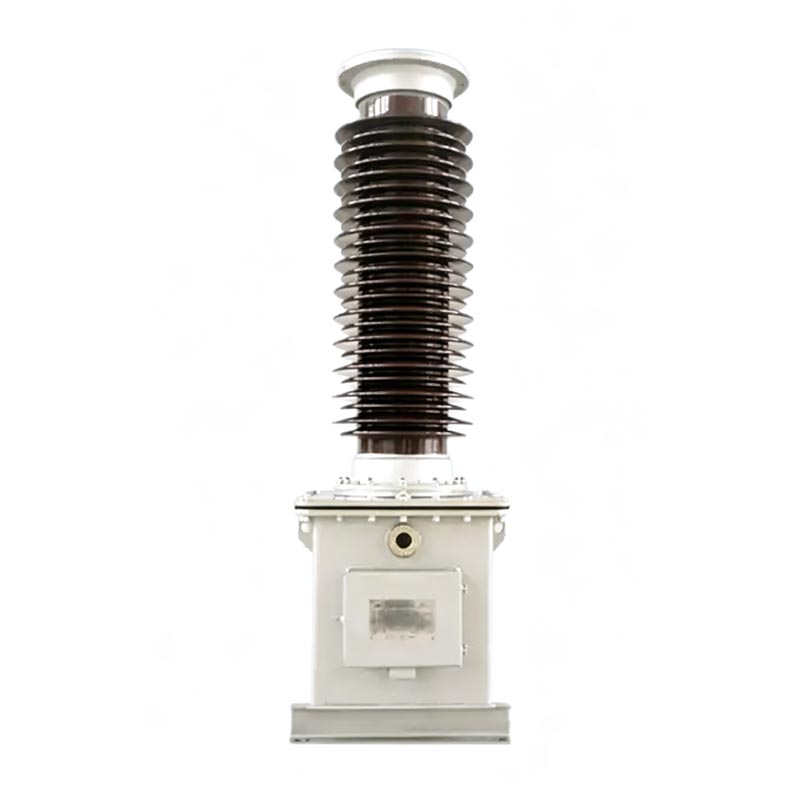

Сыртқы кернеу трансформаторы

Usune TYD сериялы сыртқы кернеу трансформаторы жоғары вольтты түрлендіретін 35 кВ-тан 220 кВ-қа дейінгі барлық кернеу деңгейлерін қамтиды. жүйелерді энергияны өлшеу, кернеуді өлшеу, релелік қорғаныс және торды синхрондауды тексеру. Дәстүрлі электромагниттік кернеу трансформаторларымен салыстырғанда, Бұл өнімде сонымен қатар феррорезонанс мәселелерін болдырмайтын электр желісінің тасымалдаушысы байланыс муфтасы бар. Оның жалпы құрылымы сенімді, жоғары вольтты электр желілерінің ұзақ мерзімді қауіпсіз және тұрақты жұмысын қамтамасыз етеді, оны негізгі етеді. смарт торды құруға арналған тірек құрылғы.

Конденсатор кернеуінің трансформаторы

TYD-35 (66, 110/220)кВ-0,01 (0,02)

Жалпы нұсқаулар

Өнім үлгісінің түсіндірмесі

TYD сериясының үлгі кодтары өнім параметрлерін және қолданылатын сценарийлерді нақты анықтайды, бұл инженерияны жеңілдетеді. таңдау және орнында орнату. Кодтау ережелері келесідей:

1. Үлгі құрылымы: TYD ① – ② ③

- TYD: сыйымдылық кернеу трансформаторының коды
- ①: жүйенің номиналды фазалық кернеуі (бірлік: кВ)
- ②: Кернеу бөлгішінің номиналды сыйымдылығы (бірлік: μF, қосымша 0,01μF, 0,02μF)
- ③: Функционалдық мүмкіндіктің жұрнақ коды

2. Жұрнақ кодының түсіндірмесі:

- H: Ластануға төзімді түрі, қатты ластанған аймақтарға жарамды
- G: биіктік түрі, 2000 м биіктіктен жоғары аумақтар үшін қолайлы
- F: бейтарап нүктесі тиімсіз жерге тұйықталған жүйелер үшін қолайлы

3.Типтік үлгі мысалы

TYD110/√3-0,02FH, 110кВ кернеу деңгейін білдіреді, кернеу бөлгішінің номиналды сыйымдылығы 0,02 мкФ, бейтарап нүктесі тиімсіз жерге тұйықталған жүйелер және D класты ластаушы орталар, сыйымдылық кернеу трансформаторы.

Негізгі функциялар

1. Нақты өлшеу және кернеуді өлшеу

Электр желісін дәл есептеуді қамтамасыз ете отырып, жоғары дәлдіктегі кернеуді алуға және энергияны есептеуге мүмкіндік береді. тұтыну деректері.

2. Электр желісін қорғау және автоматты басқару

Релелік қорғаныс, электр желісін автоматты басқару және синхрондау үшін тұрақты кернеу сигналдарын қамтамасыз етеді тексеру, жүйе ақауларына жылдам жауап беруге мүмкіндік береді.

3.Электр желісінің байланыс муфтасы

Электр желісінің сигналын беруді қамтамасыз ете отырып, электр желісінің тасымалдаушысы байланысы үшін біріктіру конденсаторы ретінде әрекет етеді. қосымша сымдар.

Орындау стандарттары

Сыртқы кернеу трансформаторын бүкіл өндіру және сынау процесі ұлттық стандарттарға қатаң сәйкес келеді. инженерлік қабылдау спецификацияларына толық сәйкес келетін беделді стандарттар:
- GB/T20840.1-2010 «Аспаптық трансформаторлар - 1 бөлім: Жалпы техникалық талаптар»
- GB/T20840.5-2013 «Аспаптық трансформаторлар - 5-бөлім: сыйымдылық кернеуіне арналған қосымша техникалық талаптар Трансформаторлар»
- GB/T19749-2005 «Қосылған конденсаторлар және сыйымдылықты кернеу бөлгіштері»

Қолданылатын қоршаған орта жағдайлары

Сыртқы кернеу трансформаторы қоршаған ортаға тамаша бейімделу қабілетіне ие және күрделі жағдайда тұрақты жұмыс істей алады сыртқы жағдайлар. Стандартты қолданылатын параметрлер келесідей:
- Орнату сценарийлері: ішкі және сыртқы пайдалану үшін қолайлы
- Қоршаған орта температурасы: -40℃～+45℃ (Арнайы шарттарды реттеуге және келісуге болады)
- Желдің максималды жылдамдығы: ≤150км/сағ
- Номиналды биіктік: ≤2000м (G-тәрізді биіктік нұсқасы жоғары биіктікке бейімделеді)
- Мұзданудың қалыңдығы: ≤10мм
- Ластануға қарсы көрсеткіш: стандартты D класы (сығымдау қашықтығы ≥ 43,3 мм/кВ), қосымша E класы (сығымдау қашықтығы ≥ 53,7мм/кВ)

Өнімнің құрылымдық артықшылықтары

Usune TYD сериялы CVT екі негізгі бөліктен тұратын модульдік біріктірілген құрылымды қабылдайды: сыйымдылық кернеуі бөлгіш және электромагниттік құрылғы. Құрылым берік және берік:

1. Беріктігі жоғары сыйымдылықты кернеу бөлгіші

Жоғары сапалы жұқа үлбірлі және конденсаторлы қағаз композитті диэлектрикті пайдаланады. Бірнеше конденсатор элементтері болып табылады жоғары сапалы оқшаулағыш маймен вакууммен сіңдірілген фарфор втулканың ішінде тізбектей жалғанған. Толық тығыздалған құрылым майды кетіретін ішкі кернеудің тұрақтылығын сақтау үшін май компенсациялау құрылғысымен жабдықталған ағып кету және ылғал мәселелері. Болттарды құрастыру құрылымы ыңғайлы орнатуды және сенімді қосылымды қамтамасыз етеді.

2. Біріктірілген электромагниттік құрылғы

Кірістірілген аралық трансформаторды, компенсациялық реакторды және тез қаныққан реактордың демпферін қамтиды, барлығы тығыздалған. май толтырылған болат резервуардың ішінде. Ол зауыттан шығар алдында төмен вольтты бөлгішпен алдын ала жиналады, оқшаулағыш май жүйесінің толық оқшаулануын қамтамасыз ету және өзара кедергілерді жою.

3.Қауіпсіздікті қорғау жобасы

Айқын таңбалары бар арнайы демпферлік, жерге қосу және тасымалдаушы толқын терминалдарымен жабдықталған. Бірнеше қорғаныс құрылымдар жоғары вольтты ағып кету және қосалқы жабдықтың зақымдануы сияқты қауіпсіздік қауіптерін тиімді болдырмайды.

Инженерлік қолданба Cas

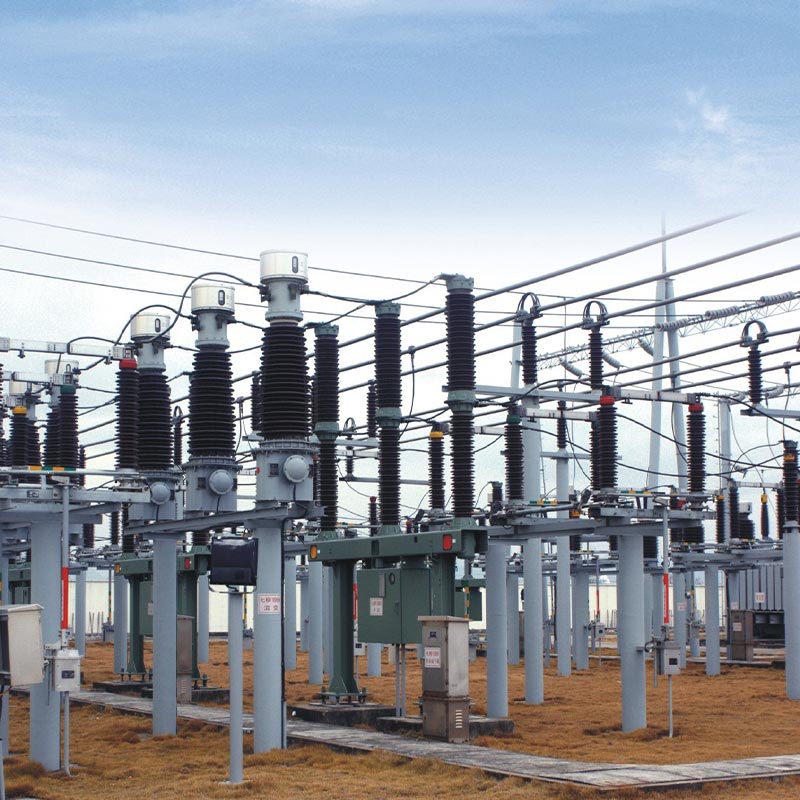

Жоғары вольтты CVT жабдықтарының жоғары сапалы жеткізушісі ретінде Usune TYD сериялы кернеу трансформаторлары болды. Чжэцзян провинциясындағы Чжоушань қаласындағы 110 кВ қалалық электр желісін жаңартудағы негізгі жобаға сәтті қолданылды. The жоба TYD110/√3-0,02FH классикалық үлгісін таңдады, жергілікті күрделі жұмыс жағдайларына қолайлы. қатты ластануы және тиімсіз негізделмеген бейтарап нүктесі бар жағалау аймағы.
Бұл қосалқы станциядағы бастапқы жабдық тұрақсыз кернеуді өлшеуден және әлсіз кедергілерден зардап шекті мүмкіндіктері. CVT-лерді Usune TYD сериялы CVT-ге ауыстырғаннан кейін жабдық ұзақ уақыт бойы тұрақты жұмыс істейді. 3 жылдан астам, тіпті жоғары сияқты қатал орталарда дәл өлшеуді және тұрақты сигнал шығысын сақтайды ылғалдылық, тұз спрейі және қатты жел. Бұл қосалқы станцияның релелік қорғанысы мен тасымалдаушысына сенімді қолдауды қамтамасыз етеді байланыс, аймақтық электр желілерінің жұмысының сенімділігін тиімді арттыру, жабдықты азайту істен шығу жылдамдығын және өнімнің ауа-райына тамаша төзімділігін және ластануға төзімділігін толық тексеру.

Пайдалану және техникалық қызмет көрсету сипаттамалары

1. Негізгі жұмыс параметрлері

- Ұзақ мерзімді жұмыс: номиналды кернеу 1,2 есе (1,2 Ун)
- Қысқа мерзімді шамадан тыс жүктеме: 1,5 унь кернеуде 30 секунд жұмыс істей алады
- F-тәрізді арнайы: 1,9Un кернеуде 8 сағат үздіксіз жұмыс істей алады

2. Күнделікті техникалық қызмет көрсету талаптары

- Оқшаулағыш майдың ағып кетуін болдырмау үшін жабдықтың тығыздағыш күйін үнемі тексеріп отыру;
- d1 және d2 демпферлік терминалдардың сенімді қосылуын қамтамасыз ету; ашық тізбекте жұмыс істеуге қатаң тыйым салынады;
- Тасымалдаушы жабдыққа қосылмаған кезде N және X терминалдары сенімді қысқа тұйықталу керек;
- нығыздау болттарын және май толтыру саңылауларының тығыздағыш құрылымдарын рұқсатсыз бөлшектеуге тыйым салынады;
- Мұнайдың әсерінен болатын қауіпсіздік қауіптерін болдырмау үшін электромагниттік қондырғыны жүйелі түрде май сынамаларын алу және сынау қажет емес. деңгейі төмендейді.

Өнім өлшемдері.

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Usune TYD сериялы CVT іске қосу алдында қандай негізгі сынақтардан өту керек?

DL/T596-1996 стандартына сәйкес үш негізгі сынақ аяқталуы керек: Біріншіден, сыйымдылық пен диэлектрик конденсатор бөлгішінің жоғалуын сынау керек, сыйымдылық мәні зауыттық тақтайшадан ≤2% ауытқиды және диэлектрлік шығын тангенсі ≤0,002. Екіншіден, электромагниттік блоктың оқшаулау кедергісі а көмегімен тексерілуі керек 2500В мегаомметр, әрбір терминалдың жерге оқшаулау кедергісі ≥500МΩ. Үшіншіден, калибрлеу дәлдігі сынақ жоғары вольтты өткізгіштердің бұрышын арттыруды талап етеді, адасып жатқан сыйымдылық кедергілерін азайту және қамтамасыз ету өлшеу дәлдігі.

2-сұрақ: Сыртқы кернеу трансформаторын орнында орнатудың негізгі сақтық шаралары қандай?

Біріншіден, конденсаторды бөлгіш және электромагниттік құрылғы сәйкес жинақ болып табылады және сәйкес орнатылуы керек фирмалық тақта нөмірлері; оларды ерікті түрде ауыстыруға болмайды. Екіншіден, электромагниттік қондырғының көтеру саңылаулары көтеру үшін май цистернасын пайдалану керек; жабдықты болдырмау үшін конденсатордың фарфор гильзасын көтеруге тыйым салынады зақымдану. Үшіншіден, іргетас M20 жоғары берік болттармен бекітіліп, жабдықтың жалпы қисаюы болуы керек. 2/1000 мм аспауы керек. Төртіншіден, X терминалының сенімді жерге тұйықталғанын және демпферлік терминалдың сенімді болуын қамтамасыз етіңіз жабдықты зақымдамау үшін жалғаңыз.

3-сұрақ: H, G және F жұрнақ үлгілері қандай сценарийлер үшін қолайлы?

H - ластануға қарсы түрі, жағалаудағы аймақтар сияқты қатты ластанған және жоғары коррозиялық орталарға жарамды. және өнеркәсіптік кеніштер; G - биіктік, төмен кернеу және төмен температура үшін оңтайландырылған биіктік түрі 2000 м-ден жоғары аумақтар үшін қолайлы орталар; F - бейтарап нүкте үшін арнайы әзірленген жүйеге бейімделгіш түрі Арнайы электр желісіне жарамды, артық кернеуге төзімділігі жоғары, тиімді емес жерге тұйықталған қуат жүйелері пайдалану шарттары.

Зауыттың беріктігі мен қызмет көрсету кепілдігі

Zhejiang Usune Electric - бұл R&D, өндірісті біріктіретін кәсіби жоғары вольтты электр жабдықтары зауыты. және сату. Жоғары вольтты трансформаторлар саласында көп жылдық тәжірибесі бар, ол толық өндірістік жүйеге ие және қатаң сапаны тексеру процестері. Барлық TYD өнімдері тұрақтылықты қамтамасыз ететін ұлттық стандартты сынақтан өтті өнімділігі мен жоғары экономикалық тиімділігі. Стандартталған өнімдер мен теңшелген шешімдер сәйкес ұсынылуы мүмкін әртүрлі кернеу деңгейлері, қоршаған орта жағдайлары және электр желісіне қойылатын талаптар, сенімді жоғары вольтты қамтамасыз етеді жаһандық энергетикалық жобаларға қолдау көрсететін жабдық.
