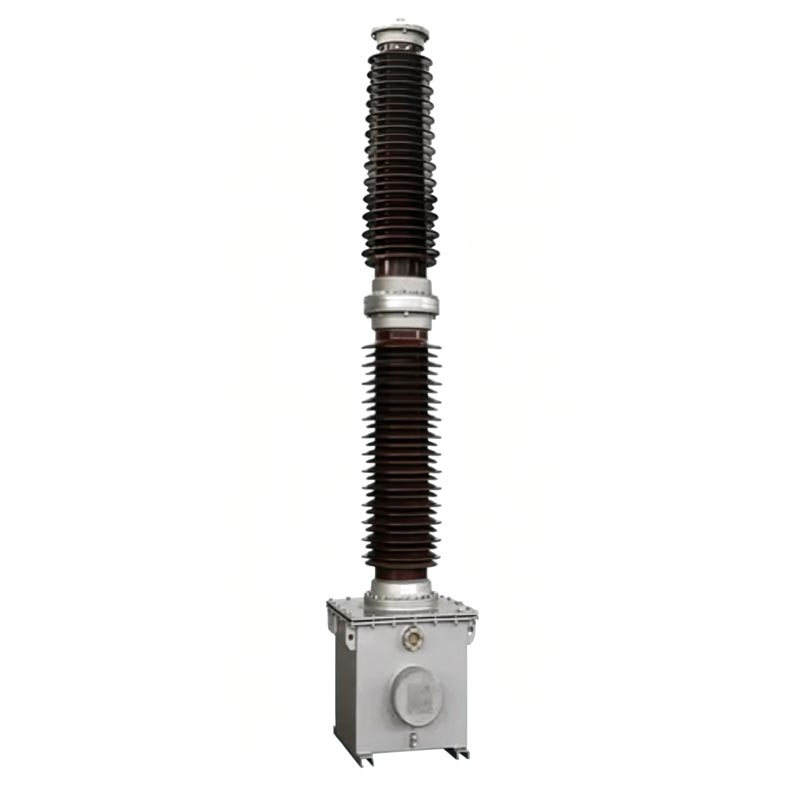

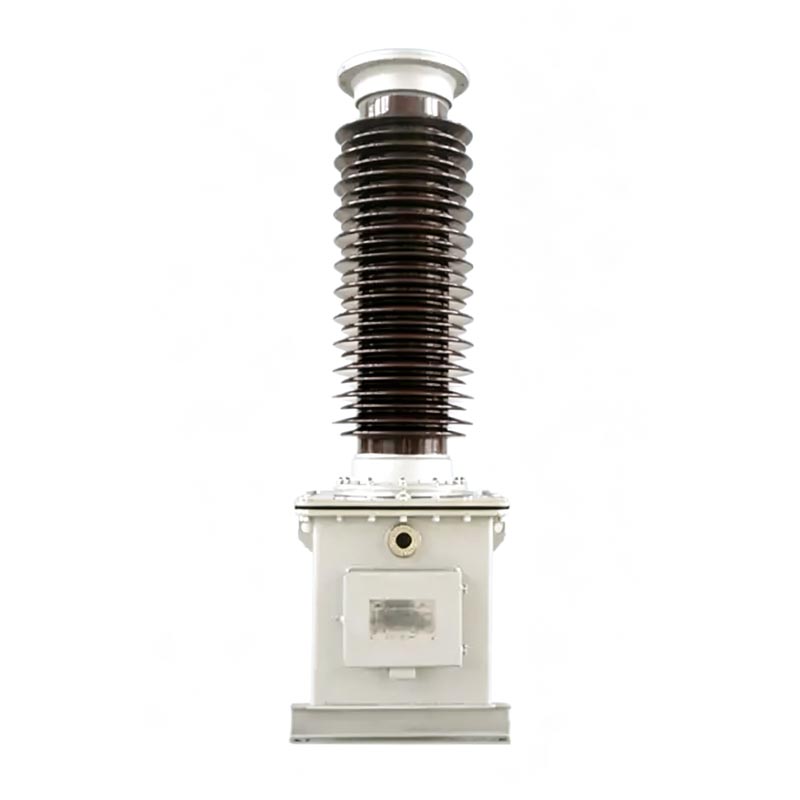

110 кВ Пт кернеу трансформаторы

Usune TYD сериялы 110 кВ Pt кернеу трансформаторы жоғары өнімді сыйымдылық кернеу трансформаторы болып табылады. 110кВ жоғары вольтты электр желілеріне арналған. Өнім сыйымдылықты кернеуді бөлу принципін және толығымен қабылдайды үлкен өлшемді және әлсіз сияқты дәстүрлі трансформаторлардың кемшіліктерін болдырмай, мөрленген майға батырылған құрылым кедергіге қарсы және ластануға тамаша төзімділікке, төмен температураға төзімділікке және желге төзімділікке ие. Бұл Жабдық өлшеу, қорғау және тасымалдаушы байланысын біріктіру функцияларын біріктіреді және негізгі тірек болып табылады 110 кВ электр беру және түрлендіру жүйелерін интеллектуалды пайдалану және техникалық қызмет көрсету құрылғысы.

110 кВ Pt кернеу трансформаторы GB/T20840.1-2010, GB/T20840.5-2013 және ұлттық стандарттарға қатаң сәйкес келеді. GB/T19749-2005. Оны жобалау, өндіру және сынау процестері стандартталған және барлық өнімділік параметрлері сәйкес келеді энергетикалық жабдықтың профилактикалық сынау спецификациялары.

Конденсатор кернеуінің трансформаторы

TYD-35 (66, 110/220)кВ-0,01 (0,02)

Жалпы нұсқаулар

Өнім үлгісінің түсіндірмесі

- TYD: сыйымдылықты кернеу трансформаторларына арналған арнайы код
- 110/3: ол үйлесімді жүйенің номиналды фазалық кернеуі 110 кВ
- 0,02: сыйымдылық кернеу бөлгішінің номиналды сыйымдылығы 0,02 мкФ
- жұрнақ сипаттама коды: H - ластануға қарсы түрі; G - биіктік түрі (2000м-ден жоғары биіктікке жарамды); F - бейтарап нүктесі тиімсіз жерге тұйықталған жүйелер үшін қолайлы

Мысал: TYD110/3-0,02FH 110кВ бейтарап нүкте үшін жарамды сыйымдылық кернеу трансформаторын білдіреді номиналды сыйымдылығы 0,02 мкФ және ластануға қарсы жоғары рейтингі бар тиімсіз жерге тұйықталған электр желілері.

Негізгі құрылым компоненттері

1. Сыйымдылықты кернеу бөлгіші

Біріктірілген конденсаторлар мен кернеуді бөлетін конденсаторлардан тұрады. Конденсатордың бірнеше жиынтығы элементтер фарфор төлкенің ішінде тізбектей жалғанады. Ол жоғары сапалы жұқа пленканы және конденсаторлы қағазды пайдаланады композиттік диэлектрик және вакуумда жоғары сапалы оқшаулағыш маймен сіңдірілген. Жабдық толығымен мөрленген тұрақты ішкі қысымды ұстап тұру, майдың ағып кетуін болдырмау үшін кіріктірілген мұнай компенсациялық құрылғысы бар құрылым, орнында сынама алу қажеттілігін жою, сыртқы ылғал мен қоспаларды тиімді оқшаулау және тұрақтылықты қамтамасыз ету оқшаулау өнімділігі.

2. Электромагниттік құрылғы

110 кВ Pt кернеу трансформаторы май толтырылған болат резервуардың ішінде толығымен тығыздалған (ол сондай-ақ конденсатор негізі), аралық трансформаторды, компенсациялық реакторды және жылдам қанығу реакторын қоса амортизатор. Ол зауыттан шығар алдында төмен вольтты бөлгіш конденсатормен алдын ала құрастырылған. Электромагниттік блок пен конденсатор бөлгішінің май тізбегі толығымен оқшауланған, бұл кедергілер мен тұрақты жұмысты қамтамасыз етеді. Қосалқы сымдар мен тасымалдаушы толқын терминалдары резервуардың бүйір қабырғасындағы біріктіру қорабында орталықтандырылған, орнында оңай сым салу және техникалық қызмет көрсету үшін анық таңбаланған.

Өнімнің негізгі функциялары

1.Энергияны өлшеу және кернеуді бақылау

Қуатқа сенімді деректерді қолдауды ұсына отырып, стандартты төмен вольтты сигналды қамтамасыз ету үшін шығысты дәл төмендетіңіз желілік энергияны өлшеу және нақты уақыттағы кернеуді бақылау.

2. Қуат торының релелік қорғанысы

Релелік қорғаныспен және автоматты басқару жабдығымен жабдықталған ол электр желісінің ақауларын анықтауға мүмкіндік береді, синхронизацияны тексеру және желіні қорғау, жабдықтың зақымдалуын және электр желісінің апаттарының алдын алу кернеу ауытқулары.

3.Тасымалдаушы байланыс муфтасы

Тұрақты сигнал арнасын қамтамасыз ететін электр желісінің тасымалдаушысы байланысы үшін арнайы біріктіру конденсаторы ретінде қызмет етеді. электр желісінің деректерін беру және қашықтан пайдалану және техникалық қызмет көрсету.

Техникалық параметрлер және жұмыс ортасы

1. Негізгі техникалық параметрлер

- Үйлесімді жұмыс шарттары: 50/60 Гц айнымалы ток қуат жүйесі
- Екінші шығыс кернеуі: 100/√3V, 100V (стандартты сипаттамалар)
- Диэлектрлік жоғалту тангенсі: ≤0,002
- Конденсатор қатесі: зауыттық тақтайшаның ±2% аспауы
- Оқшаулау кедергісі: ≥500MΩ (2500В мегаомметрмен өлшенеді)
- Асқын кернеумен жұмыс істеу мүмкіндігі: номиналды кернеудің 1,2 еселенген ұзақ мерзімді жұмысы; қысқа мерзімді операция 1,5 номиналды кернеу 30 секундқа еселенген; F түрі 1,9 есе номиналды кернеуде 8 сағат үздіксіз жұмыс істей алады

2. Қолданылатын қоршаған орта жағдайлары

- Жұмыс температурасы: -40 ℃ ~ + 45 ℃ (арнайы жағдайлар үшін теңшеуге болады)
- Жел жылдамдығының максималды кедергісі: 150км/сағ
- Қолданылатын биіктік: ≤2000м (жоғары биіктік үлгілері сұраныс бойынша қол жетімді)
- Мұзданудың максималды қалыңдығы: 10мм
- Ластануға қарсы көрсеткіш: стандартты D класы (сығымдау қашықтығы ≥ 43,3 мм/кВ), қосымша E класы (сығымдау қашықтығы ≥ 53,7 мм/кВ)

Инженерлік қолданбалы жағдай

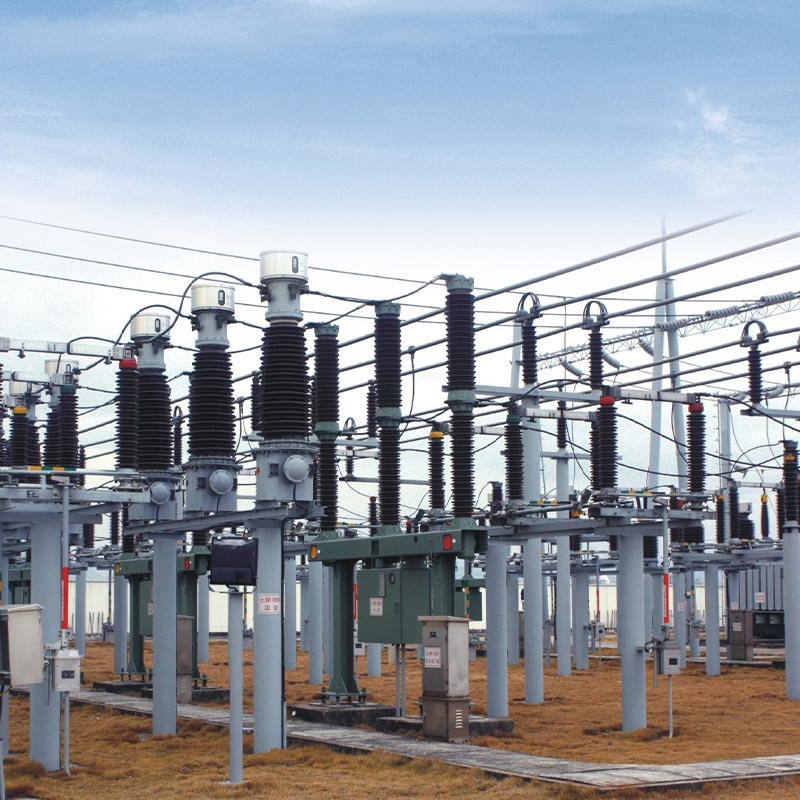

Usune TYD110/3-0.02FH ластануға қарсы 110 кВ Pt кернеу трансформаторы сыртқы ауаға сәтті қолданылды. Чжэцзян провинциясындағы 110 кВ аймақтық қосалқы станцияны жаңарту жобасы. Бұл қосалқы станция айналаға қызмет көрсетеді электрмен жабдықтаудың өте жоғары тұрақтылығын және жабдықтың сенімділігін талап ететін индустриялық парктер мен тұрғын аудандар. Ылғалдылығы жоғары, тұзды шашатын және қатты ластануы бар және жиі теңіз желдері болатын жағалау аймағында орналасқан, жоба ластанудан, коррозиядан және қартаюдан қорғауды талап етеді. жабдық.

Жабдық өндірушінің талаптарына сәйкес қатаң түрде көтерілді, орнатылды және іске қосылды пайдалануға берілгенге дейін. Мұны екі жыл орнында пайдалану және техникалық қызмет көрсету және тұрақты сынақ деректері көрсетеді Жабдықтың сыйымдылығы және диэлектрлік шығын сияқты негізгі параметрлер ұлттық стандарттарға сәйкес келеді майдың ағуы, қалыптан тыс шу немесе параметрлердің ауытқуы сияқты мәселелер. Оның жоғары ластану және коррозияға қарсы әсері құрылым жағалаудағы тұз спрейінің коррозиясына және ылғалды ауаға тиімді қарсы тұрады, мысалы, жалпы ақауларды болдырмайды. дәстүрлі аспаптық трансформаторлардағы оқшаулаудың ескіруі және кернеудің ауытқуы. Ол қуатты тұрақты түрде аяқтайды өлшеу, кернеуді бақылау және тасымалдаушы байланысын біріктіру, үздіксіз және қауіпсіз электрмен жабдықтауды қамтамасыз ету қосалқы станцияны орнату және өнімнің тұрақтылығы мен қатал сыртқы жағдайларға бейімделуін толық тексеру.

Орнату және техникалық қызмет көрсету сипаттамалары

1.Орнату нүктелері

Жабдық конденсатор кернеуін бөлгіш + электромагниттік құрылғының толық жиынтығы ретінде жеткізіледі. Орнату керек тақтайша нөмірлерін қатаң сақтау; ерікті араластыруға және ауыстыруға қатаң тыйым салынады. Жабдық үшін көтеру кезінде электромагниттік қондырғының май багы үшін арнайы көтеру саңылауларын пайдалану қажет; тікелей көтеру конденсатордың фарфор төлкелеріне тыйым салынады. Іргетас M20 жоғары берік болттармен бекітілген және жалпы жабдықтың тұрақты жұмысын қамтамасыз ету үшін орнату қисаю бұрышы ≤2/1000мм.

Негізгі сымдарға қойылатын талаптар: d1 және d2 демпфер терминалдары сенімді түрде қосылуы керек; ашық тізбектер қатаң түрде тыйым салынған. Тасымалдаушы жабдыққа қосылмаған кезде N және X терминалдары сенімді түрде қысқа тұйықталу керек. кезінде Жабдықтың жұмысы кезінде X терминалы жоғары кернеудің кіруіне жол бермеу үшін тікелей және сенімді түрде жерге тұйықталуы керек қайталама қоршау, жабдықты зақымдау және жеке қауіпсіздікке қауіп төндіруі.

2. Пайдалану және техникалық қызмет көрсету және қауіпсіздік шаралары

Жабдық тұрақты өнімділікті қамтамасыз ететін және қажеттілікті жоя отырып, толығымен мөрленген майға батырылған құрылымды ұсынады. күнделікті мұнай сынамаларын алу және сынау үшін. Ағымдағы техникалық қызмет көрсету тек жабдықтың тығыздалуын мерзімді тексеруді қажет етеді күйі, терминалдың тығыздығы және қалыптан тыс шуды, қайталама кернеу ауытқуларын және кенеттен ақауларды жою ашық үшбұрыш қосылымындағы кернеудің жоғарылауы. Жабдықтың бекіткіш болттарын рұқсатсыз бөлшектеу және тығыздау құрылымына қатаң тыйым салынады. Конденсатор бөлгішін және электромагниттік құрылғыны онсыз бөлшектеуге болмайды өндірушінің рұқсаты. Жабдық жойылғаннан кейін оны жергілікті қоршаған ортаны қорғауға тапсыру керек қоршаған ортаны ластауды болдырмау үшін орталықтандырылған және зиянсыз кәдеге жарату бойынша қорғау бөлімі.

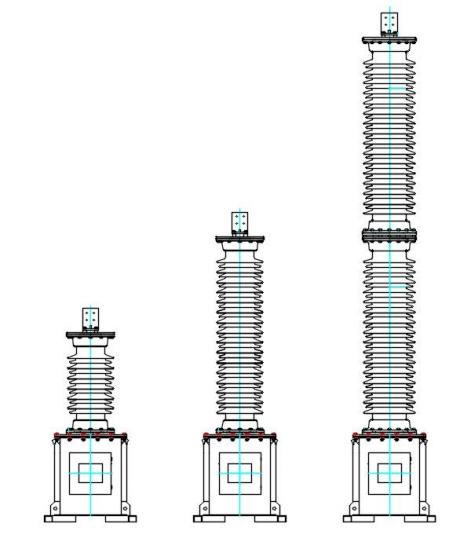

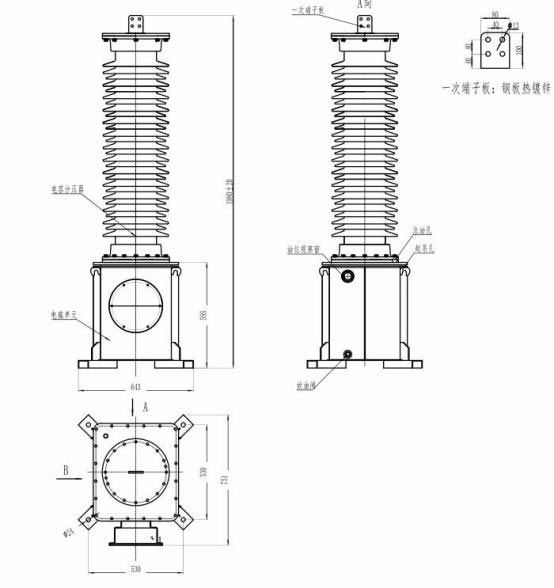

Өнім өлшемдері.

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Usune 110 кВ Pt кернеу трансформаторының H, G және F жұрнақ үлгілерінің арасындағы айырмашылықтар қандай? олар қандай сценарийлер үшін қолайлы?

H – ластануға төзімді түрі, жағалаудағы және қатты ластанған өнеркәсіптік сценарийлер үшін жарамды, жақсартылған сырғыма қашықтығы және коррозияға төзімділігі; G – 2000 м биіктіктен жоғары аумақтар үшін оңтайландырылған биіктік түрі, төмен вольтты және күшті ультракүлгін орталарға жарамды; F - тиімсіз бейтарап нүктеге арналған арнайы түрі сәйкес электр желілері жүйелеріне жарамды асқын кернеуге төзімділігі жоғары жерге қосу. Сәйкес үлгі жобаның географиялық ортасы мен электр желісі жүйесіне қарай таңдалуы мүмкін.

2-сұрақ: Неліктен жабдық жұмысы кезінде D1, D2 және N-X терминалдарын ажыратуға қатаң тыйым салынады?

D1 және D2 амортизаторлар терминалдары болып табылады. Оларды ашу амортизатордың істен шығуын тудырады, ішкі асқын кернеудің асқынуын тудырады және конденсаторлар мен электромагниттік қондырғыларға тұрақты зақым келтіру. Тасымалдаушы жабдық қосылмаған кезде, N-X терминалдарын ажырату жоғары кернеудің қайталама қосқыш қорабына енуіне мүмкіндік береді, екіншілік күйіп кетеді. бақылау және қорғау құралдары және қауіпсіздік апатын тудыруы. Терминалды қосылымдардың сенімділігі болуы керек жабдықты іске қосу алдында тексеріледі.

3-сұрақ: Usune 110 кВ Pt кернеу трансформаторы жұмыс кезінде мерзімді түрде май сынамасын алуды және сынауды қажет ете ме?

Жоқ, мұнай сынамасын мерзімді түрде алу және сынау қажет емес. Электромагниттік блок төмен кернеуде жұмыс істейді және а тығыздау және өнімділік сынақтарының толық жиынтығы сенімділікті қамтамасыз ететін зауыттан шықпас бұрын аяқталды тығыздау өнімділігі. Жұмыс орнында сынама алу жабдықтың ішкі қысымының тепе-теңдігін бұзады, соның салдарынан май деңгейінің төмендеуі, ылғалдың енуі және оқшаулаудың нашарлауы сияқты ықтимал проблемалар. Тек әдеттегі тексерулер тығыздағыштардың тұтастығын және электрлік параметрлердің тұрақтылығын тексеру қажет. Параметрлер нормадан тыс болса, арнайы сынау үшін өндірушіге хабарласыңыз.
