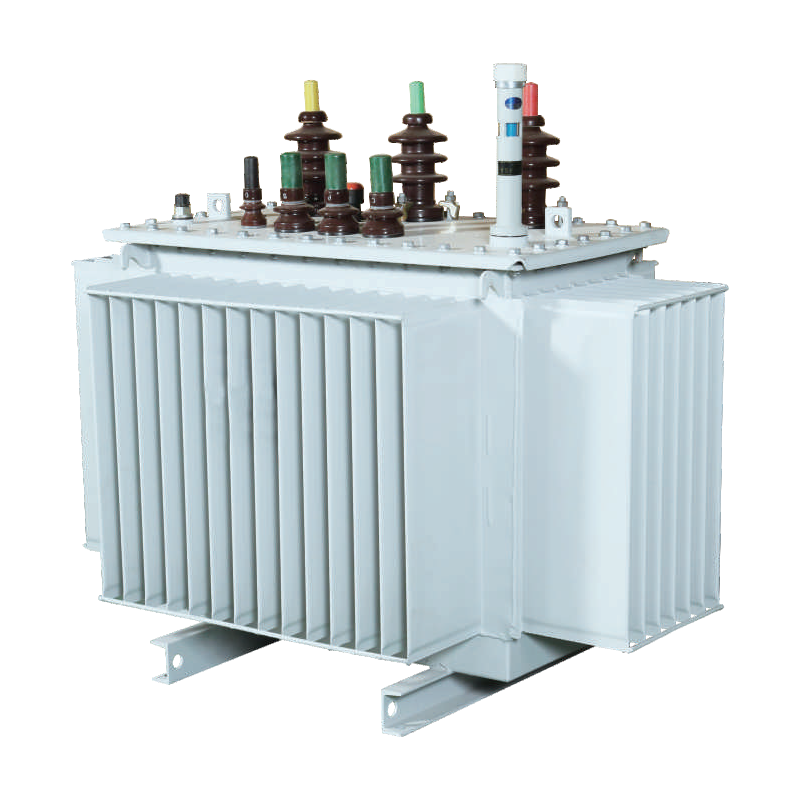

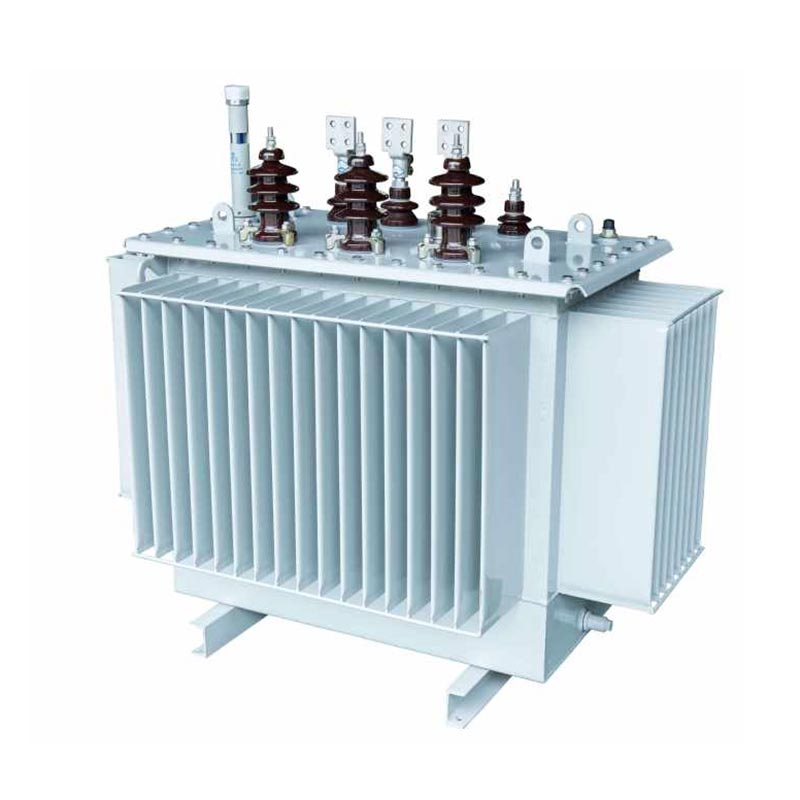

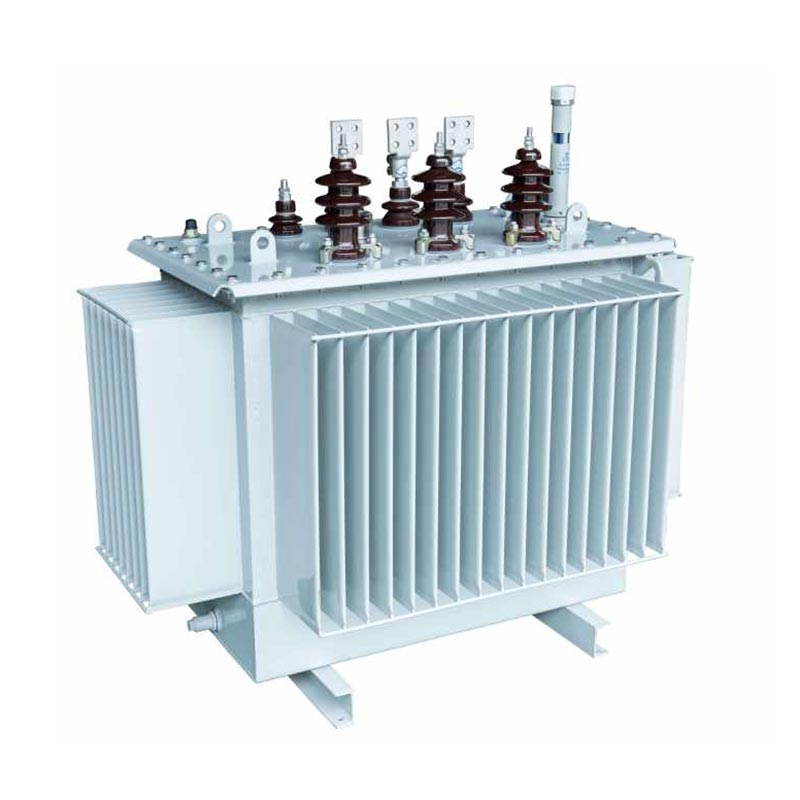

USUNE 3 фазалы Онан тарату трансформаторын (ONAN) USUNE компаниясы дербес әзірлеген және жасаған. ҒЗТКЖ, өндіріс және сатуды біріктіретін кәсіби өндіруші. Ол қуат үшін арнайы жасалған сияқты мәселелерді шешу, қазіргі заманғы қала және ауылдық аймақтар мен өнеркәсіптік және тау-кен кәсіпорындарының қажеттіліктерін бөлу төмен тиімділік, жоғары энергия тұтыну және дәстүрлі трансформаторлардың нашар тұрақтылығы. Өнім өндіріледі USUNE стандартталған зауытында жабдықтың әрбір бөлігінің сақталуын қамтамасыз ету үшін қатаң сапаны бақылау жүйесіне сүйене отырып халықаралық салалық стандарттарға сәйкес келеді және әртүрлі қатал жұмыс жағдайларында тұрақты жұмыс істей алады.
3 фазалы Онан тарату трансформаторы тең жақты үшбұрышты үш өлшемді жара өзегін пайдаланады. реттеу, магниттік тізбектегі ауа саңылауларын жояды, нәтижесінде орамдар тығыз және ең қысқа болады үш фазалы магниттік тізбектің ұзындығы. Өзек бағанының көлденең қимасының ауданы дөңгелек дерлік, бұл оны оңтайландырады магниттік тізбек құрылымы, энергияны тұтынуды және жұмыс шуды азайту, үш фазалық тепе-теңдікке қол жеткізу және үшінші гармоникалық компоненттерді азайту, тиімді және тұрақты электрмен жабдықтаудың негізін қалау.
Бұл өнім қалалық және ауылдық электр желілерін жаңарту, өнеркәсіптік және тау-кен кәсіпорындарының сценарийлері үшін жарамды және сенімді электрмен жабдықтауды қамтамасыз ететін модульдік және құрастырмалы қосалқы станциялармен тамаша үйлеседі. ретінде кәсіби қуат жабдықтарын жеткізуші, USUNE кең ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстарға ие және қамтамасыз ете алады тұтынушылардың қажеттіліктеріне сәйкес теңшелген шешімдер.
3 фазалы Онан тарату трансформаторы жоғары сапалы дәнге бағытталған кремний болат парақтарын пайдаланады. магниттік өткізгіштік және төмен шығындар; қамтамасыз ету үшін 45° тігісімен кесетін неміс GEORG көлденең кесу машинасын пайдаланады өзек дәлдігі және магниттік ағып кетуді азайту; кремний болат парақтары көп сатылы шеңберге бүктеледі көлденең қималар, магниттік тізбекті оңтайландыру, шу мен қуат тұтынуды азайту және энергияны жақсарту тиімділігі.
Жоғары вольтты катушкалар цилиндрлік, ал төмен вольтты катушкалар цилиндрлік немесе фольга тәрізді, тиімді түрде жақсартады қысқа тұйықталуға және найзағайға төзімділік. Катушканың дизайны біркелкі магниттік тізбегі бар ұтымды бөлу, локализацияланған қызып кетуді азайту, қызмет ету мерзімін ұзарту және тұрақты жұмысты қамтамасыз ету.
Неміс GEORG гофрленген май цистернасының көмегімен жасалған жоғары сапалы дәлдіктегі салқын илектелген болат табақтан жасалған. құрылымдық беріктік пен тығыздауды қамтамасыз ететін өндірістік желі. беті коррозияға қарсы жабынмен қапталған, қоршаған ортаны қорғау талаптарына жауап беретін мұнай-химия зауыттары сияқты қатал орталарға жарамды. The Гофрленген құрылым жылуды таратуды және майдың термиялық кеңеюі мен жиырылуына бейімделуді біріктіреді, ал жабық дизайн майдың қартаюын баяулатады және трансформатордың қызмет ету мерзімін ұзартады.
3 фазалы Онан тарату трансформаторы тамаша оқшаулауы бар А класты оқшаулау құрылымын қабылдайды. жоғары вольтты әсерлерге төтеп беруге қабілетті өнімділік. Жоғары және төмен кернеулі катушкалар реттелген концентрлі және катушкалар аралығы оқшаулау өнімділігін жақсарту үшін кішкене май саңылауы бар картон жеңді пайдаланады, қысқа тұйықталулардың алдын алу, қауіпсіз және тұрақты жұмысты қамтамасыз ету.
USUNE 3 фазалы Онан тарату трансформаторы (ONAN) үш кернеу деңгейін қамтиды: 10КВ, 20КВ және 36КВ, жиналыс қуатты таратудың әртүрлі қажеттіліктері. Оны тұтынушының нақты жүктемесіне, негізгі сипаттамаларына сәйкес реттеуге болады, және икемді шешімдерді қамтамасыз ететін орнату сценарийі.
1. Электр энергиясының құны (РБ/Жыл) = [Жүксіз жоғалту (кВт) + Жүктеменің жоғалуы (кВт) × (Орташа жүктеме жылдамдығы)²] × 365 (күн) × 24
(сағат) ×
Электр қуатының бағасы
2. CO2 шығарындылары = [Жүксіз жоғалту (кВт) + Жүкті жоғалту (кВт) × (Орташа жүктеме жылдамдығы)²] × 365 (күн) × 24 (сағат) × эмиссия
Фактор (кг-CO₂/кВтсағ)
Өнімнің жүктемесіз және жүктеме жоғалтулары дәстүрлі трансформаторларға қарағанда айтарлықтай төмен, бұл айтарлықтай төмендетеді пайдаланушылардың электр энергиясы шығындары және СО2 шығарындылары. Қытайда орналасқан өндіруші ретінде USUNE жасыл тұжырымдамасын ұстанады дамыту, өнім дизайнын үздіксіз оңтайландыру және электр энергетикасының тұрақты дамуына ықпал етеді.
1. Қалалық және ауылдық электр желілерін жаңарту: электр желісінің тұрақтылығы мен тиімділігін арттырады, электр желілерінің проблемаларын шешеді. жеткіліксіз қуатпен қамтамасыз ету және жоғары энергия тұтыну.
2. Өнеркәсіптік және тау-кен кәсіпорындары: жоғары қуатты, тұрақты электрмен жабдықтау сұранысын қанағаттандырады, қатал төтеп береді. ортада және өндірістік жабдықтың жұмысын қамтамасыз етеді.
3. Модульдік және құрастырмалы қосалқы станциялар: ықшам құрылым, ыңғайлы орнату және техникалық қызмет көрсету, жерді қысқарту ауданы және құрылыс құны.
| Номиналды қуаттылық (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Ескертпе: Номиналды қуаты 500 кВА және одан төмен трансформаторлар үшін кестедегі рампаның үстіндегі жүктеме жоғалуы қатысты Dyn11 қосылым тобы және рампаның астындағы жүктеме жоғалуы Yyn0 қосылым тобына қатысты.
| Номиналды қуаттылық (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Номиналды қуаттылық (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Зауыт, біз бағаның ақылға қонымды және бәсекеге қабілетті екеніне кепілдік бере аламыз.
Әдетте біз сіздің сұрауыңызды алғаннан кейін 24 сағат ішінде баға белгілейміз.
Иә, әрине, біз OEM қабылдаймыз.
Жеткізу уақыты тапсырыс берілген мөлшерге байланысты, әдетте төлемді алғаннан кейін 15-20 күн ішінде.
Барлық өнімдер керек-жарақтардан бастап тексеріледі және кету алдында әдеттегі сынақтардан өтеді біздің зауыт.
Сапа мәселелерін суретке немесе бейнеге түсіріп, тексеру және растау үшін бізге жіберіңіз, біз жауап береміз 1-3 күн ішінде сіз үшін қанағаттанарлық шешім.
Жеткізу күнінен бастап 12 ай.
● Біз бұл салада 14 жылдан астам маманданғанбыз және дизайнды қабылдайтын тәжірибелі R&D командасы бар.
және тапсырыс берушінің арнайы талаптары негізінде әрбір жоба үшін әзірлеу жұмыстары.
● Бізде компоненттерден дайын өнімге дейін өте қатаң QC процедурасы бар.
● 15-20 күн ішінде тұрақты өндіріс кезеңі.
● Бізде өнімдерге арналған сынақ есептерінің толық жинағы бар.
● Бір қадамдық шешім берілген.
