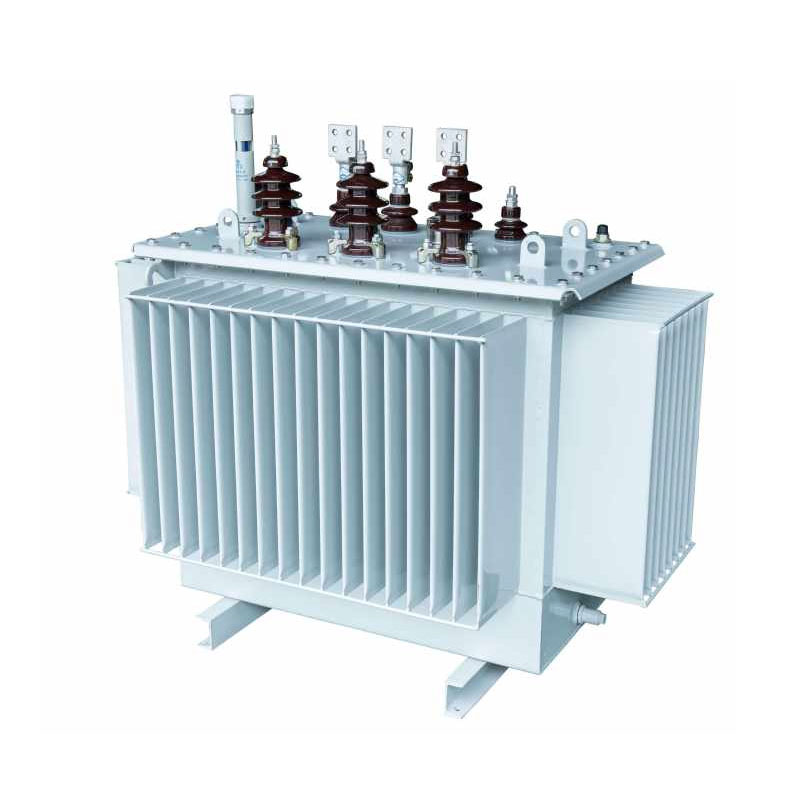

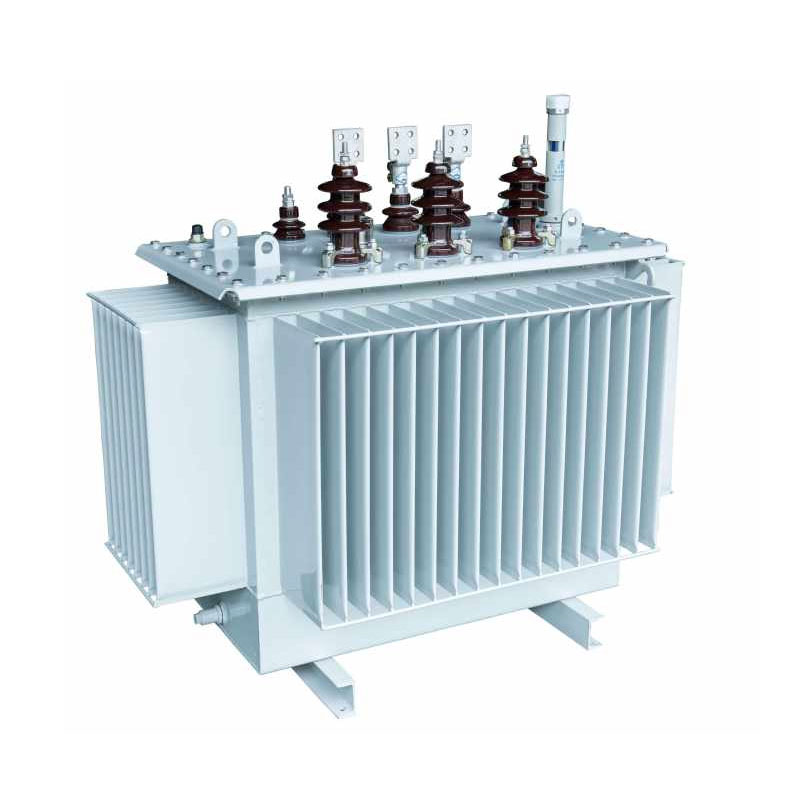

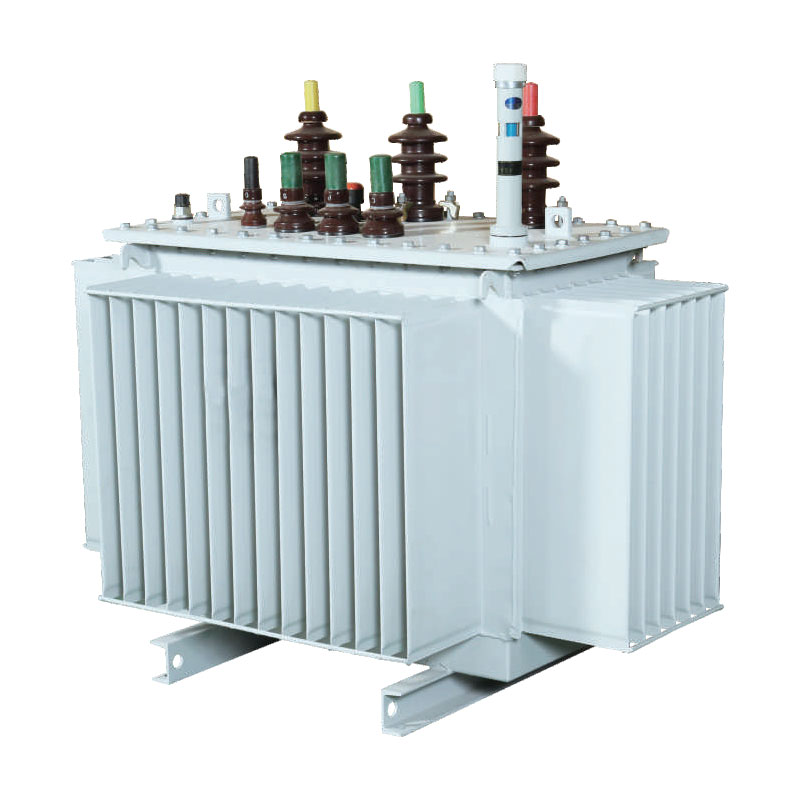

10кВ, 20кВ және 36кВ орташа вольтты тарату қолданбалары үшін оңтайландырылған, Usune 2500kVA сұйықтыққа батырылған тарату трансформаторлар тең жақты үшбұрышты 3D жара ядросының құрылымын пайдалану арқылы дәстүрлі жинақталған ядролы үлгілерден ерекшеленеді, нәтижесінде тиімдірек магниттік тізбек жүйесі. Дизайн тең және саңылаусыз магниттік тізбекке қол жеткізеді барлық үш фазадағы ең аз жол ұзындығы, жүктемесіз жоғалтуларды және жұмыс шуды айтарлықтай төмендетеді. жоғары дәлдіктегі үш фазалы баланс және үшінші гармоникалық басу. Жетілген майға батырылған оқшаулаумен біріктірілген технология және өнеркәсіптік деңгейдегі коррозияға қарсы дизайн, трансформаторлар күрделі жұмыс жағдайларына және толық бейімделеді заманауи смарт желілердің стандарттау талаптарына сәйкес келеді.
Өнеркәсіптік стандарттарға қатаң сәйкес өндірілген және сыналған бұл трансформаторлар торды жаңартуға жарамды қалалық және ауылдық жерлерде, сондай-ақ өнеркәсіптік және тау-кен кәсіпорындарын электрмен жабдықтау. Олар үздіксіз біріктіріледі біріктірілген трансформаторлар мен құрастырмалы қосалқы станциялар, қолданудың күшті әмбебаптығын және жоғары жұмыс қабілеттілігін ұсынады тұрақтылық.
Өзегі жоғары өткізгіштігі бар, төмен гистерезистік дәнге бағытталған кремний болат парақтарын пайдаланады. Бұл дәлдікпен кесілген неміс GEORG көлденең кесу жабдығын қолданып, 45° жіксіз біріктіру процесі арқылы жиналады. Парақтар жиналады магниттік ағып кетуді және ауа аралығының жоғалуын толығымен жоя отырып, көп сатылы дөңгелек көлденең қиманы құрайды. Бұл жүктемесіз қуатты тұтынуды және жұмыс шуды тиімді төмендетеді, магниттік тізбектің ұзақ мерзімді тұрақтылығын және тұрақты өнімділік.
2500 кВА сұйыққа батырылған тарату трансформаторлары сараланған катушкалар конфигурациясына ие: жоғары вольтты катушкалар цилиндрлік құрылымды пайдаланады, ал төмен вольтты катушкалар цилиндрлік және фольга түрінің арасында таңдауды ұсынады. құрылымдар. Бұл дизайн жабдықтың қысқа тұйықталу және механикалық әсерге төзімділігін айтарлықтай арттырады тұрақтылық, кенеттен тордың қысқа тұйықталуынан туындаған катушкалар деформациясын немесе зақымдануды тиімді болдырмайды. Оған қоса, ол магниттік өрістің таралуын оңтайландырады, магнит тізбегінің тиімдірек жұмысын және жоғары жалпы қуатты қамтамасыз етеді беру тиімділігі.
Резервуар мамандандырылған GEORG гофрленген қаптамасында жасалған жоғары дәлдіктегі салқын илектелген болат парақтардан жасалған. резервуарларды өндіру желісі. Беткі майға төзімді мұнай-химиялық коррозияға қарсы жабынмен өңделеді, химиялық заттар және тотығу, бұл оны қатал өндірістік орталар мен сыртқы жұмыс жағдайларына қолайлы етеді. The гофрленген құрылым термиялық кеңею мен жиырылуын қамтамасыз ете отырып, тиімді жылу диссипациясын қамтамасыз етеді жұмыс кезінде оқшаулағыш майдың. Толығымен жабылған дизайн құрылғыны ауадан оқшаулайды, бұл оның жұмысын айтарлықтай баяулатады оқшаулағыш майдың қартаюы және жабдықтың жалпы қызмет ету мерзімін ұзарту.
Жабдықта концентрлі жоғары және төмен вольтты катушкалардың орналасуы бар А класты оқшаулау жүйесі қолданылады; the катушкалар аралық саңылау картон гильзаларын майлы саңылаулардың шағын тосқауылдарымен біріктіретін құрылымды пайдаланады. Бұл қабатталған оқшаулау дизайны электр өрісінің кернеуін біркелкі таратады және жалпы оқшаулау беріктігін тиімді түрде арттырады оқшаулаудың бұзылуын және ағызу ақауларын болдырмау, осылайша екі номиналды режимде қауіпсіз, ұзақ мерзімді жұмысты қамтамасыз ету және ішінара жүктеме жағдайлары.
Usune 2500 кВА сұйықтыққа батырылған тарату трансформаторы тиімді энергияны үнемдейтін маңызды артықшылықтарды ұсынады. кәсіпорындар үшін операциялық шығындарды да, көміртегі шығарындыларын да азайту. Төмендегі негізгі пайданы есептеу формулалары мүмкіндік береді экономикалық және экологиялық құндылықты нақты сандық бағалау үшін:
1.Электр энергиясының жылдық құны формуласы: Жылдық электр құны (CNY/жыл) = [Жүксіз жоғалту (кВт) + Жүктеменің жоғалуы (кВт) × (Орташа
Жүктеме коэффициенті)²] × 365 күн × 24 сағат × Электр қуатының бағасы
2.Көміртегі эмиссиясының формуласы: Жылдық CO₂ шығарындылары = [Жүксіз жоғалту (кВт) + Жүктеменің жоғалуы (кВт) × (Орташа жүктеме коэффициенті)²] × 365
күн × 24 сағат × Көміртек шығару коэффициенті (кг-CO₂/кВтсағ)
Бірдей қуаттылықтағы дәстүрлі трансформаторлармен салыстырғанда, бұл өнім жүктемесіз және жүктеме жоғалтуларымен ерекшеленеді. Ұзақ мерзімді жұмыс «Қос көміртекті» теңестіре отырып, электр энергиясының шығындарын үздіксіз төмендетеді және көміртегі шығарындыларын азайтады. саясаттар мен корпоративтік жасыл өндіріс стандарттары, сонымен бірге тамаша экономикалық және экологиялық пайда әкеледі.

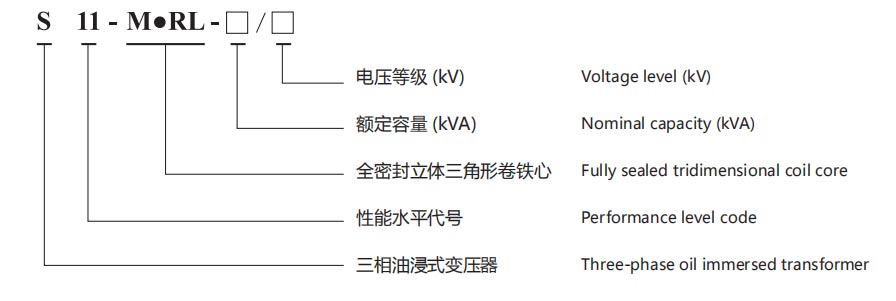

| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Ескертпе: Номиналды қуаты 500 кВА және одан төмен трансформаторлар үшін кестедегі рампаның үстіндегі жүктеме жоғалуы қатысты Dyn11 қосылым тобы және рампаның астындағы жүктеме жоғалуы Yyn0 қосылым тобына қатысты.
| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
2025 жылы сегіз Usune 2500кВА 10кВ сұйыққа батырылған тарату трансформаторлары кілтте сәтті орналастырылды. Шандун, Шоугуан қаласындағы қалалық-ауылдық желіні жаңарту жобасы. Бұл қондырғылар заманауи ауылшаруашылық жылыжайларын қуатпен қамтамасыз етеді, индустриалды парктер және тұрғын аудандар — жабдықтың тұрақтылығы, энергия үшін қатаң стандарттарды талап ететін қолданбалар тиімділігі және қоршаған ортаға бейімделуі.
Іске қосылғаннан кейін құрастырмалы қосалқы станция қондырғылары жыл бойы ақаусыз тұрақты жұмыс істеді. Өлшенген жұмыс шуы 55дБ-ден төмен болды, үш фазалы теңгерімсіздік 1%-дан аз және үшінші гармоникалық басу. орындау тамаша болды. Олар ауыстырған ескі трансформаторлармен салыстырғанда жоба 17,8% қысқартуға қол жеткізді. жалпы жоғалтулар және электр энергиясының жылдық шығындарында 260 000 юанынан астам үнемделген. Толығымен жабылған резервуардың дизайны мәселелерді жояды оқшаулағыш майдың ескіруіне және ағып кетуіне байланысты; нөлдік ақаулық жылдық өнімділік өнімнің тұрақтылығын толығымен растайды және қалалық-ауылдық желілік ортада энергияны үнемдейтін артықшылықтар.
Өнім желісі 10кВ, 20кВ және 36кВ орташа кернеу деңгейлерін қамтиды, бұл оны қалалық-ауылдық желіге жарамды етеді. жөндеу, өнеркәсіптік және тау-кен кәсіпорындары, коммерциялық парктер және тұрғын үйлерді электрмен жабдықтау сценарийлері. Аралас трансформаторлар мен құрастырмалы қосалқы станциялар үшін мамандандырылған оңтайландырулар енгізілді, бұл оларды сыртқы орталарға, қатал өнеркәсіптік жағдайларға және орнатуға және пайдалану талаптарына жауап береді ықшам қалалық тарату орындары.
Үш негізгі артықшылығы бар: Біріншіден, ол саңылаусыз, үш өлшемді жара ядросының құрылымын пайдаланады, нәтижесінде шығындар мен шудың төмендеуі, сондай-ақ теңдестірілген және тұрақты үш фазалы қуат көзі. Екіншіден, оңтайландырылған катушкалар және резервуар құрылымдары қысқа тұйықталуға және коррозияға төзімділікті қамтамасыз етеді, бұл жабдықтың істен шығуының төмендеуіне әкеледі. Үшіншіден, толығымен жабылған, ауадан оқшауланған дизайн оқшаулағыш майдың қартаюын баяулатады, қызмет ету мерзімін ұзартады. Дәстүрлі жабдықпен салыстырғанда 20% және ұзақ мерзімді пайдалану және техникалық қызмет көрсету шығындарын азайту.
Өнім оңтайландырылған магниттік тізбектер мен құрылымдық дизайн арқылы көздегі жұмыс шығындарын азайтады; өлшенген бос және жүктемедегі шығындар ұлттық стандарттарға сәйкес келетін дәстүрлі жабдықтың көрсеткіштерінен асып түседі. негізделген стандартталған энергия тұтыну және көміртегі шығару формулалары, ұзақ мерзімді жұмыс электр қуатын дәйекті түрде төмендетеді кәсіпорындар үшін шығындар. Сонымен қатар, төмендетілген энергия шығындары электрмен жабдықтау жағында көміртегі шығарындыларын тікелей азайтады, желілік жобалар мен өндірістік кәсіпорындар үшін жасыл, төмен көміртекті жаңартуларды жеңілдету, осылайша екеуін де жеткізеді. экономикалық және экологиялық құндылығы.
