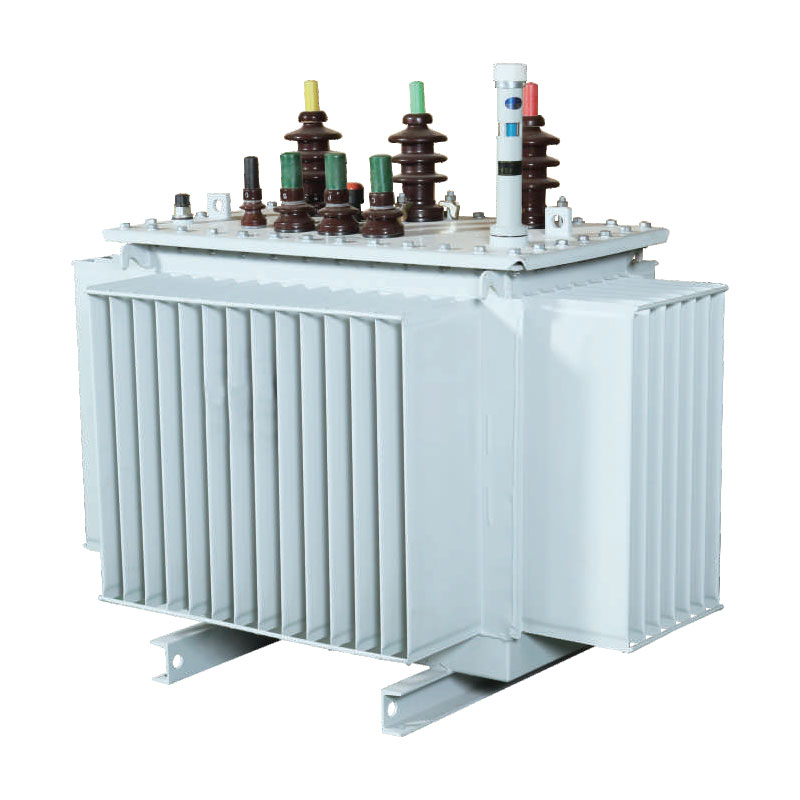

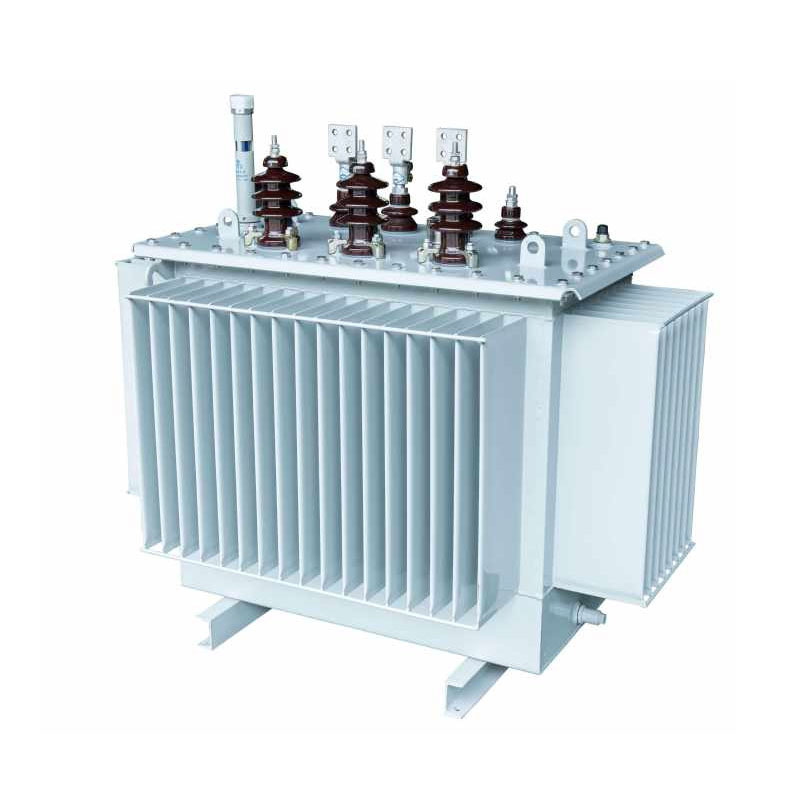

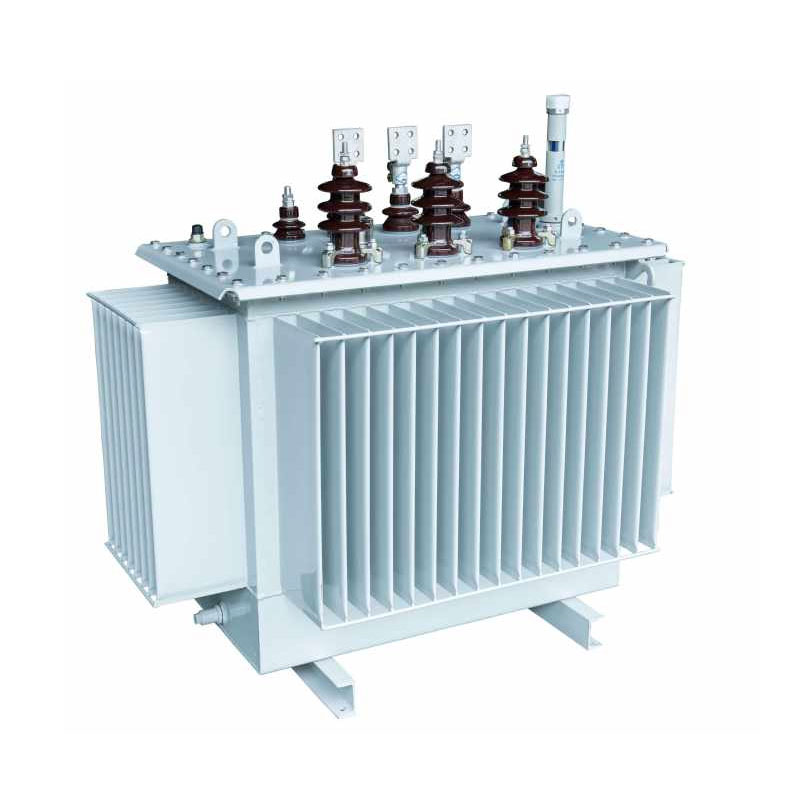

Usune 1600кВА майға батырылған тарату трансформаторы дәстүрлі жүйелерде кездесетін жалпы мәселелерді шешу үшін оңтайландырылған. трансформаторлар, мысалы, жоғары шығындар, шамадан тыс шу, үш фазалы теңгерімсіздік және қоршаған ортаға нашар бейімделу. Өзегі тең бүйірлі үшбұрышты құрайтын 3D жара орналасуын пайдаланады; магнит тізбегі бос, үш бірдей ұзындығы бар қашықтықта барынша азайтылған магниттік жолдар. Өзек бағанының көлденең қимасы дөңгелек пішінге айтарлықтай жақындайды магниттік өткізгіштік тиімділігін арттыру, жүктемесіз жоғалтулар мен жұмыс шуын түбегейлі азайту, дәлдікке қол жеткізу үш фазалы тепе-теңдік және гармоникалық кедергілерді азайту.
10кВ, 20кВ және 36кВ кернеу қолданбалары үшін жарамды, өнім стандартталған қондырғыларда дәлдікпен жасалған. және қатаң, жан-жақты сынақтан өтеді. Ол тұрақты өнімділік, күшті шамадан тыс жүктемеге төзімділік және жоғары сипаттамаларға ие пайдалану қауіпсіздігі, бұл оны құрастырмалы немесе модульдік қосалқы станциялармен біріктіру үшін тамаша таңдау және таңдаулы заманауи смарт торды жаңартуға арналған шешім.
Өзегі жоғары өткізгіштігі бар, аз шығынға ұшырайтын, импорттық Батыс арқылы өңделген кремнийлі болат парақтарды пайдаланады. Неміс Георг көлденең кесу жабдығы және 45° жіксіз жалғау техникасы. кремний болат парақтары қалыптасады магниттік контурдағы ауа саңылауларын толығымен жоя отырып, көп сатылы дөңгелек көлденең қима құрылымына айналдырады. ағып кету ағынының жоғалуы, осылайша жұмыс шуы мен жүктемесіз қуат тұтынуды тиімді төмендетеді. Жалпы өзегі құрылымы ықшам және тұрақты, жоғары магниттік қанықтыру кедергісі, ұзақ мерзімді, тегіс жабдықты қамтамасыз етеді операция.
1600кВА майлы тарату трансформаторы сараланған орам конструкциясын пайдаланады: жоғары вольтты орам цилиндрлік құрылымға ие, ал төмен вольтты орам цилиндрлік және фольга тәрізді типті де қолдайды. конфигурациялар. Бұл дизайн жабдықтың қысқа тұйықталуға және найзағайға төзімділігін айтарлықтай арттырады соққылар, катушкалардың деформациясын немесе ток кернеуінен туындаған зақымдануды болдырмайды. Жоғары және концентрлік орналасуы төмен вольтты катушкалар магнит тізбегінің таралуын оңтайландырады, энергияның біркелкі берілуін қамтамасыз етеді және жалпы операциялық тиімділікті жан-жақты жақсарту.
Резервуар мамандандырылған гофрленген цистерналарды өндіру желісін пайдалана отырып, жоғары дәлдіктегі салқын илектелген болаттан жасалған. Оның беті мұнай-химиялық коррозияға қарсы жабынмен өңделген, майға ұзақ мерзімді тұрақтылық береді және химиялық эрозия, оны әртүрлі қатал өндірістік орталарға қолайлы етеді. Гофрленген құрылым а қосарлы мақсат: ол толық жүктеме кезінде температураның көтерілуін тұрақтандыру үшін тиімді жылу диссипациясын жеңілдетеді сонымен қатар трансформатор майының термиялық кеңеюі мен жиырылуын қамтамасыз етеді. Толығымен жабылған құрылым құрылғыны ауадан оқшаулайды, оқшаулағыш майдың қартаюын баяулатады және жабдықтың қызмет ету мерзімін едәуір ұзартады. қызмет ету мерзімі.
Құрылғы жоғары диэлектрлік беріктігімен және тамаша сипатталатын А класты оқшаулау жүйесін пайдаланады жоғары температураға төзімділік. Концентрлі орналасқан жоғары және төмен вольтты катушкалар арқылы катушкалар арасындағы саңылау ішкі құрылымды оңтайландыру үшін қағаз түтік қабығын шағын май саңылауларымен біріктіретін композиттік құрылымды пайдаланады. оқшаулау схемасы және оқшаулауды жою «өлі аймақтар. Бұл кернеуге төтеп беру қабілетін тиімді түрде арттырады және оқшаулау тұрақтылығы, диэлектриктердің бұзылуын және разряд ақауларын болдырмайды, осылайша қауіпсіз және сенімді ұзақ мерзімді операция.
Usune 1600кВА майға батырылған тарату трансформаторы пайдаланушылар үшін жыл сайынғы электр энергиясы шығындарын және көміртегі шығарындыларын айтарлықтай төмендете отырып, керемет энергия үнемдеу өнімділігін ұсынады. Төмендегі негізгі формулалар жабдықтың жұмыс құнын нақты сандық бағалауға мүмкіндік береді:
1. Жылдық электр энергиясының құны формуласы: Жылдық құн (CNY/жыл) = [Жүксіз жоғалту (кВт) + Жүктеменің жоғалуы (кВт) × (Орташа жүктеме коэффициенті)²] × 365 күн × 24 сағат × Электр энергиясының бағасы
2. Көміртегі эмиссиясының формуласы: Жылдық CO₂ Шығарындылары = [Жүксіз жоғалту (кВт) + Жүкті жоғалту (кВт) × (Орташа жүктеме коэффициенті)²] × 365 күн × 24 сағат × Көміртек шығару коэффициенті (кг-CO₂/кВт сағ)
Бірдей сипаттамалардағы дәстүрлі трансформаторлармен салыстырғанда, бұл өнім жүктемесіз және жүктеме жоғалтуларымен ерекшеленеді. 60% орташа жүктеме коэффициенті бар типтік өнеркәсіптік жұмыс жағдайында бұл қондырғы электр қуатын айтарлықтай үнемдеуге қол жеткізеді, бұл корпоративтік энергия шығындарын тікелей төмендетеді және көміртегі шығарындыларын азайтады. Ол пайдаланушылар үшін экономикалық және экологиялық құнды құра отырып, «Қос көміртекті» саясат талаптарына сәйкес келеді.
| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Ескертпе: Номиналды қуаты 500 кВА және одан төмен трансформаторлар үшін кестедегі рампаның үстіндегі жүктеме жоғалуы қатысты Dyn11 қосылым тобы және рампаның астындағы жүктеме жоғалуы Yyn0 қосылым тобына қатысты.
| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Кәсіби және сенімді қуат жабдықтарын жеткізуші ретінде Usune компаниясының 1600кВА 10кВ майлы тарату трансформаторы болды. Гуандун, Луфэн, Дунхай қаласындағы қалалық-ауылдық желіні жаңарту жобасында сәтті енгізілді. орнату электр қуатының жеткіліксіздігі мен тұрақсыз жабдықтауға қатысты жергілікті мәселелерді тиімді шешті.
Жаңарту басталғанға дейін аймақтың дәстүрлі тарату жабдығы жеткілікті қуаттылыққа ие болмады; ең жоғары жаз кезінде сұраныс, кернеудің төмендеуі және шамадан тыс жүктемеден туындаған сапарлар сияқты мәселелер жиі болды, бұл тұрғын үйдегі электр энергиясына қатты әсер етті. пайдалану және шағын және микрокәсіпорындардың операциялары. 2026 жылы жергілікті электрмен жабдықтау бюросы желіні жаңартуды бастады жоба. Өнім өнімділігін, энергияны үнемдеу мүмкіндіктерін және пайдалануды көп өлшемді салыстырудан кейін тұрақтылық үшін олар Usune компаниясының жоғары тиімді майға батырылған тарату трансформаторын таңдады.
Жобада қосалқы станцияны орнатудың құрастырылған үлгісі қолданылды. Пайдалануға берілгеннен кейін жабдықты сипаттайды төмен шығындар, төмен шу және тамаша үш фазалық тепе-теңдік — аймақты электрмен жабдықтаудағы кедергілерді тиімді жойды. Құрылғы жоғары температурада, жоғары жүктемеде қалыпты емес шу немесе гармониясыз тұрақты жұмыс істейді. кедергі. Өлшенген деректер жабдықтың жоғалуы стандартты трансформаторларға қарағанда әлдеқайда төмен екенін көрсетеді ұлттық көрсеткіштер; Жылдық желілік электр энергиясы шығындары көміртегі шығарындыларының азаюымен бірге 18%-дан астамға төмендеді. Бұл тұрақты қуат көзі тұрғындар үшін сенімді электр қуатын және жергілікті өңдеу үшін үздіксіз өндірісті қамтамасыз етеді кәсіпорындар, жобаны шығыс Гуандундағы энергияны үнемдейтін желілерді жаңартудың эталоны ретінде құру.
Өнім желісі 10кВ, 20кВ және 36кВ кернеу деңгейлерін қамтиды, бұл ерекше бейімделуді ұсынады. Ол ең алдымен қалалық-ауылдық желіні жаңарту, өнеркәсіптік және тау-кен кәсіпорындары үшін электр қуатын бөлу және химиялық және тамақ өңдеу зауыттары сияқты қатал өндірістік орталар. Ол алдын ала жасалған бұйымдармен үйлесімді қоршаулар мен біріктірілген қосалқы станциялар және туннельдік инженерия сияқты сценарийлердің жоғары қуатпен қамтамасыз ету талаптарын қанағаттандырады. жобалар мен ірі коммерциялық кешендер.
Бірдей қуаттағы дәстүрлі трансформаторлармен салыстырғанда бұл өнім төрт негізгі артықшылықты ұсынады: біріншіден, 3D саңылаусыз магниттік тізбегі бар жара ядросының дизайны шығындарды азайтады және шуды азайтады; екіншіден, оңтайландырылған катушкалар мен оқшаулау құрылымы қысқа тұйықталуға жоғары төзімділікті және күшейтілген жұмыс қауіпсіздігін қамтамасыз етеді; үшіншіден, өнеркәсіптік деңгейдегі, коррозияға төзімді гофрленген май ыдысы қатал жұмыс жағдайларына жарамды және a ұзағырақ қызмет ету мерзімі; және төртіншіден, дәл үш фазалы теңдестіру үшінші ретті гармоникаларды басады, көбірек қамтамасыз етеді тұрақты электрмен жабдықтау сапасы.
Жабдықта құрылғыны ауадан оқшаулайтын, осылайша қартаюды кешіктіретін толығымен тығыздалған май цистернасының құрылымы бар. оқшаулағыш майды және 20 жылдан астам қызмет ету мерзімін қамтамасыз етеді. Жетілген, сенімді дизайнмен және өте керемет істен шығу жылдамдығы төмен, құрылғы жиі техникалық қызмет көрсетуді қажет етпейді — тек май деңгейін және жұмысын мерзімді тексеру шу қажет. Дәстүрлі трансформаторлармен салыстырғанда, ол байланысты еңбек және материалдық шығындарды айтарлықтай азайтады пайдалану және техникалық қызмет көрсету, оның бүкіл өмірлік циклі бойынша жоғары үнемділік ұсынатын.
