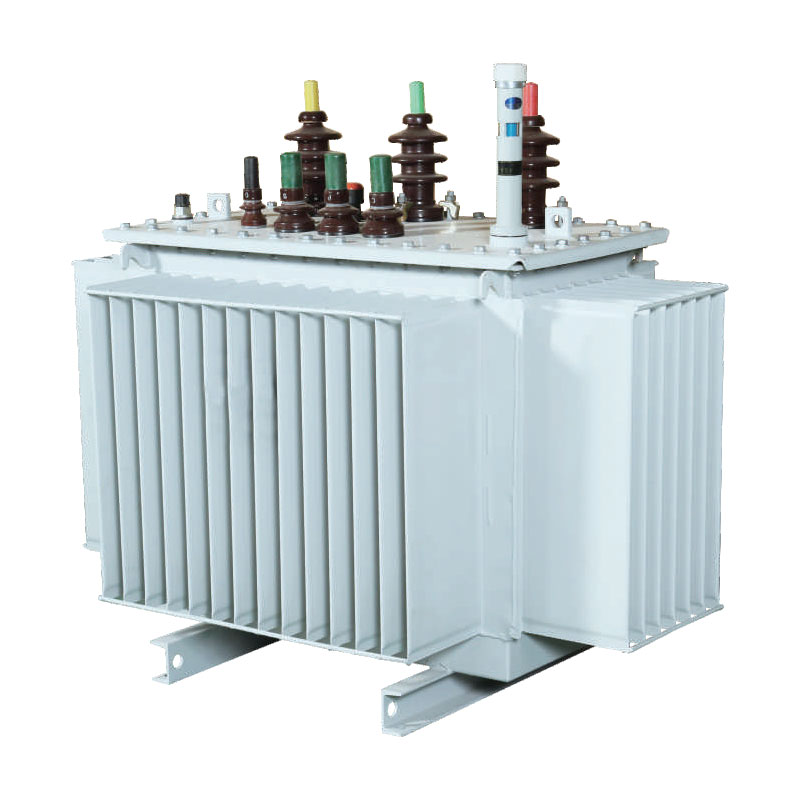

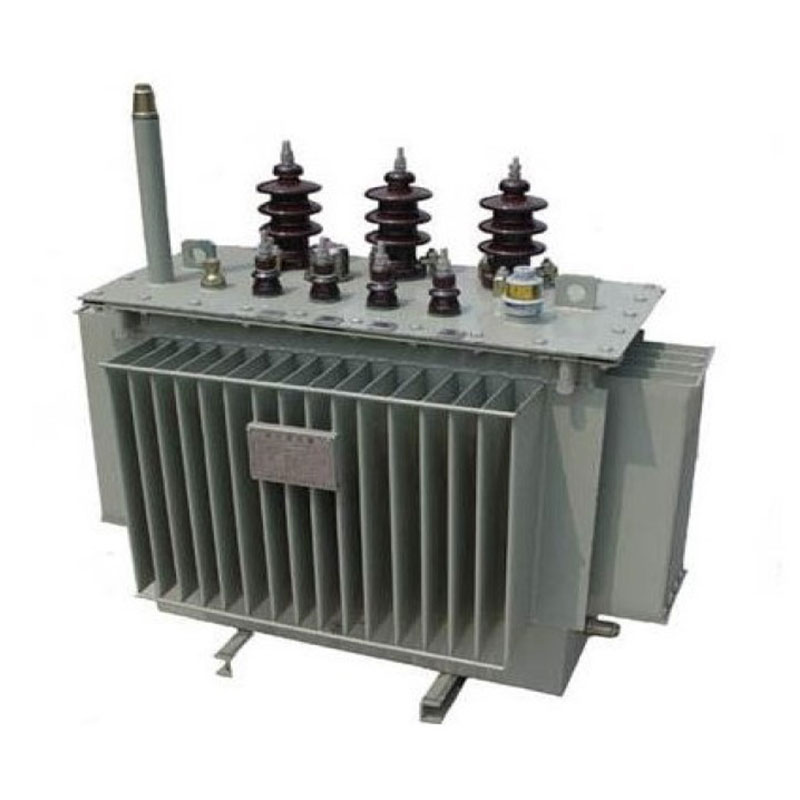

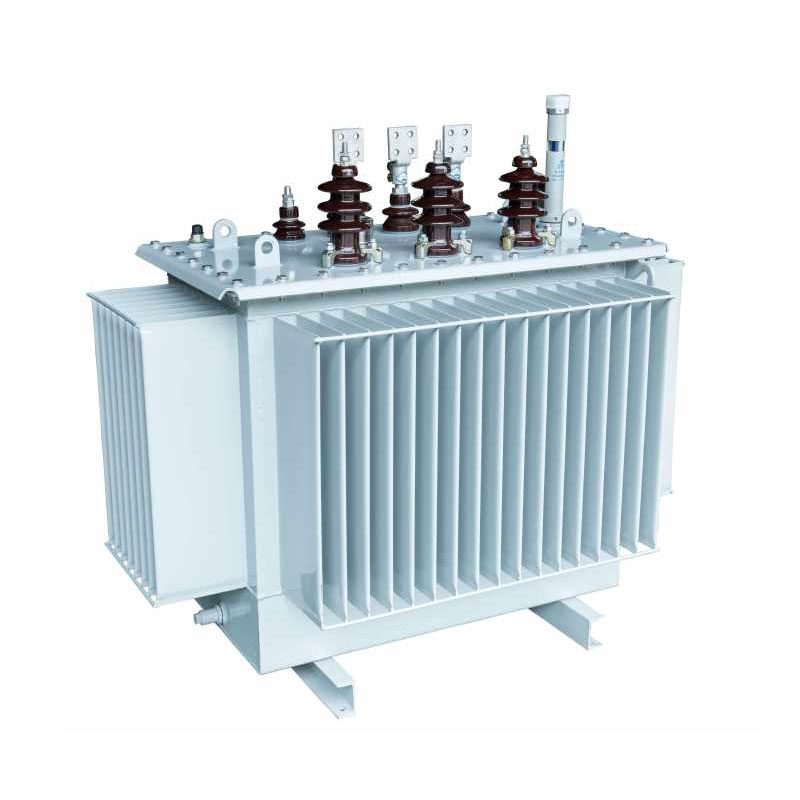

Бұл 630 кВА майға батырылған өзін-өзі салқындататын трансформатор жоғары өнімді таратудың жаңа буынын білдіреді. трансформаторлар. Оның өзегі тең жақты үшбұрыш конфигурациясына негізделген 3D жара дизайнын пайдаланады, бұл ең қысқа уақытты қамтамасыз етеді. және нөлдік ауа саңылаулары бар барлық үш фаза үшін бірдей ұзындықтағы магниттік жолдар, ал өзек бағанының көлденең қимасы шеңберді жуықтайды. Дәстүрлі жабдықпен салыстырғанда, ол шығындар мен шуды тиімді төмендетеді, дәлдікке жетеді үш фазалы баланс, үшінші гармониканы басады және айтарлықтай оңтайландырылған электр өнімділігін ұсынады.
10кВ, 20кВ және 36кВ кернеу деңгейлерін қолдайтын құрылғы майға батырылған өзін-өзі салқындату әдісін қолданады. сыртқы салқындату жабдығы, жеңіл пайдалануды және техникалық қызмет көрсетуді, сондай-ақ әртүрлі жұмыстарға күшті бейімделуді қамтамасыз етеді шарттар. Ол қалалық және ауылдық желілерде, өнеркәсіптік және тау-кен кәсіпорындарында және біріктірілген қосалқы станцияларда кеңінен қолданылады. қолданбалар. Жетілген жеткізу тізбегінің қолдауымен, Usune — сенімді қуат жабдықтарын жеткізуші — стандартталған, жаһандық тұтынушыларға жоғары сапалы өнімдер және жан-жақты қолдау қызметтері.
Өзегі импорттық GEORG көмегімен өңделген, жоғары өткізгіштігі бар дәнге бағытталған кремний болат парақтардан жасалған. кросс-кесетін жабдық және магниттік тізбектің ауа саңылауларын толығымен жою үшін 45° жіксіз жалғау техникасы. The парақтар көп сатылы дөңгелек көлденең қимада қалыптасады, бұл магниттік қарсылықты айтарлықтай төмендетеді, жүктемесіз шығындар, жұмыс шуы. Бұл дизайн үш фазалы сияқты дәстүрлі трансформаторларға ортақ мәселелерді шешеді теңгерімсіздік және жоғары шығындар — осылайша ұзақ мерзімді, аз тұтынуды қамтамасыз етеді.
Жоғары вольтты орам цилиндрлік құрылымды пайдаланады, ал төмен вольтты орамдар арасында таңдауды ұсынады. арнайы жұмыс жағдайларына сәйкес цилиндрлік және фольга конфигурациялары. Бұл дизайн магниттік ағынды оңтайландырады тарату, жабдықтың қысқа тұйықталуларға және найзағайдың көтерілуіне төзімділігін тиімді түрде арттырады локализацияланған қызып кетудің алдын алу. Ол жоғары жұмыс тұрақтылығын және кедергілерге төзімділікті қамтамасыз етеді, оны жасайды өнеркәсіп алаңдары мен сыртқы электр желілері сияқты күрделі орталарға жарамды.
Резервуар мамандандырылған гофрленген цистерналарды өндіру желісін пайдалана отырып, дәл суықтай илектелген болаттан жасалған және бетінің коррозияға қарсы жабыны бар, ол майдың әсер етуі және сияқты қатал жағдайларға төтеп беруге мүмкіндік береді. химиялық коррозия. Гофрленген дизайн тиімді жылу диссипациясын бейімделгіш деформациямен біріктіреді мүмкіндіктері; ол оқшаулағыш майдың термиялық кеңеюі мен жиырылуын қамтамасыз етеді, толық ауаны сақтайды майдың қартаюын баяулатады және жабдықтың қызмет ету мерзімін едәуір ұзартады.
630 кВА майға батырылған өзін-өзі салқындату трансформаторы концентрлі жоғары және А класты оқшаулау құрылымын пайдаланады. төмен вольтты орамдар. Катушка аралық оқшаулау композициялық дизайнды пайдаланады - картон гильзаларын шағын қаптамалармен біріктіреді. май саңылаулары - жоғары диэлектрлік беріктік пен тамаша тығыздау өнімділігін қамтамасыз ету. Бұл дизайн тиімді жұмсартады ағып кету, қысқа тұйықталу және оқшаулаудың бұзылуы сияқты қауіпсіздік тәуекелдері 24 сағаттық үздіксіз жұмысты қолдайды және ұлттық электр қауіпсіздігі стандарттарына сәйкес келеді.
630 кВА майға батырылған өздігінен салқындатылатын трансформатор энергияны үнемдеу және көміртекті азайту мүмкіндіктерін ұсынады. Стандартталған формулалар электр энергиясының жылдық шығындары мен көміртегі шығарындыларын дәл есептеуге мүмкіндік береді. корпоративтік энергия тиімділігін жаңарту және шығындарды басқару үшін деректерге негізделген қолдау. Негізгі формулалар келесідей:
1. Жылдық электр энергиясының құны формуласы: Жылдық электр құны (CNY/жыл) = [Жүксіз жоғалту (кВт) + Жүктеменің жоғалуы (кВт) × (Орташа
Жүктеме коэффициенті)²] × 365 × 24 × Электр қуатының бағасы
2. Жылдық CO₂ эмиссиясының формуласы: Жылдық көміртегі шығарындылары (кг) = [Жүксіз шығын (кВт) + Жүктің жоғалуы (кВт) × (Орташа жүктеме
Фактор)²] × 365 × 24 × Көміртек шығару коэффициенті (кг-CO₂/кВтсағ)
Дәстүрлі, ескірген трансформаторлармен салыстырғанда, бұл өнім жүктемесіз және жүктеме жоғалтуларын айтарлықтай төмендетеді жасыл энергияны жаңарту саясатына сәйкес электр энергиясының шығындары мен көміртегі шығарындыларын азайту. Ол жоғары ұсынады ұзақ мерзімді пайдалану үшін экономикалық тиімділік және экономикалық және экологиялық құндылықты қамтамасыз ететін қысқа өтелу мерзімі.
| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Ескертпе: Номиналды қуаты 500 кВА және одан төмен трансформаторлар үшін кестедегі рампаның үстіндегі жүктеме жоғалуы қатысты Dyn11 қосылым тобы және рампаның астындағы жүктеме жоғалуы Yyn0 қосылым тобына қатысты.
| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Номиналды қуат (кВА) | HV (кВ) | Жоғары вольтты түрту диапазоны | LV (кВ) | Векторлық топ | Жүксіз жоғалту (кВт) | жүктеме жоғалту (кВт) | Жүксіз ток (%) | Кедергі (%) | Жалпы салмағы (кг) | L×W×H (мм) | Орнату орталығы / орнату тесігі (мм) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Чжэцзяндағы ауылдық желіні жаңарту жобасында ескірген, шығыны жоғары жабдық топтамамен ауыстырылды. Адресация айтарлықтай жүктеме ауытқуы, үш фазалық теңгерімсіздік және шамадан тыс гармоника сияқты мәселелер, бұл өнім — кернеуді тұрақтандыру және тепе-теңдік үшін 3D жара өзегінің артықшылықтарын пайдалана отырып — түбегейлі жақсартылған электрмен жабдықтау сапасы. Далалық өлшемдер бір бірлікке жүктемесіз жоғалтудың 30%-дан астам азаюын және 40%-ға төмендегенін көрсетті. тарату аймағы үшін қуат көзінің істен шығу жылдамдығы. Қондырғы күрделі ауылдық жұмыстарға өте қолайлы энергияны үнемдейтін желілерді жаңартуды жеңілдететін жағдайлар.
Сучжоудағы ауыр жүк көлігін зарядтау станциясы қолдау үшін осы трансформатор үлгісінің бірнеше блоктарын орналастырды. зарядтау қадаларын жиі іске қосу/тоқтату және жүктеменің кенеттен өзгеруімен байланысты операциялар. Керемет жылумен диссипация өнімділігі (майға батырылған өзін-өзі салқындату), трансформатор тұрақты және басқарылатын катушканы сақтайды қызып кетуге байланысты сапарларсыз толық жүктеме кезіндегі температуралар. Бұл 24 сағат үзіліссіз жұмыс істеуді қамтамасыз етеді станцияның жұмысы, техникалық қызмет көрсетуге және тоқтап қалуға байланысты шығындарды тиімді азайту.
Өнім барлық негізгі жоғары вольтты рейтингтерді (10кВ, 20кВ және 36кВ) қолдайды және қолданбаларға жарамды мысалы, қалалық және ауылдық желілерді жаңарту, өнеркәсіптік және тау-кен қуатын тарату, зарядтау станциялары және құрастырмалы немесе модульдік қосалқы станциялар. Ол сыртқы ауаға жарамды, желдеткішсіз, майға батырылған өзін-өзі салқындату дизайнымен ерекшеленеді орнату; ол ерекше бейімделуді қамтамасыз ете отырып, шектен тыс температураға, шаңға және жұмсақ коррозияға төзімді әртүрлі жұмыс жағдайларына.
Өнімнің негізгі энергияны үнемдейтін қасиеті оның магниттік әсерді айтарлықтай төмендететін 3D саңылаусыз жара ядросының құрылымы болып табылады. гармоникалық және жылумен байланысты ысыраптарды тиімді азайта отырып, тізбек, бос және жүктеме жоғалтулары. Стандарт бойынша жұмыс жағдайында ол кәдімгі жабдықпен салыстырғанда жалпы энергия шығынын 20%-30%-ға азайтады бірдей сыйымдылық. Бұл электр энергиясының жылдық шығындарын айтарлықтай үнемдеуге және көміртегі шығарындыларын азайтуға, теңестіруге әкеледі жасыл энергетика саясатымен және ұзақ мерзімді экономикалық тиімділікпен қамтамасыз етеді.
Жабдық ауадан оқшауланған гофрленген май ыдысын және А класты коррозияға қарсы оқшаулағыш материалдарды пайдаланады, олар майдың және құрылғының өзінің қартаюын айтарлықтай баяулатады, бұл стандарттыдан ұзағырақ қызмет ету мерзіміне әкеледі трансформаторлар. Ол төмен сәтсіздікке және соққылар мен кедергілерге күшті қарсылыққа ие. Күнделікті техникалық қызмет көрсету мұнай деңгейін және оқшаулау күйін мерзімді тексеруді ғана талап етеді, бұл пайдалану және жөндеуді қарапайым және үнемді етеді — мінсіз ұзақ мерзімді, үзіліссіз жұмыс істеуді қажет ететін сценарийлер үшін.
