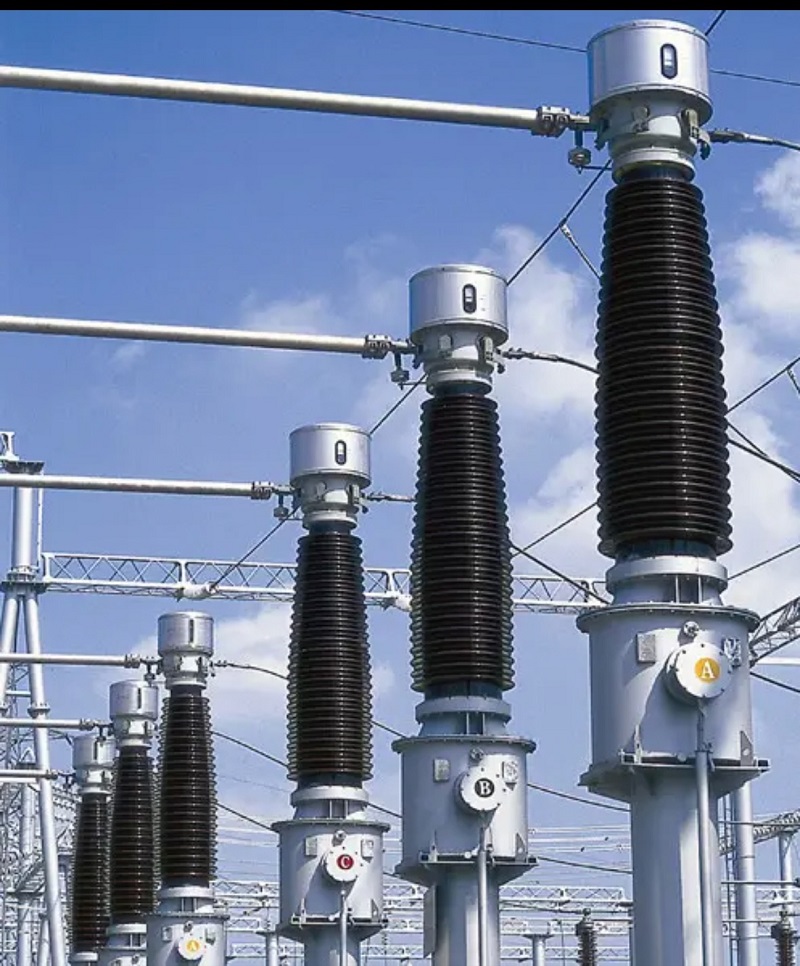

LB6-110кВ ток трансформаторы110кВ айнымалы ток қуат жүйелерінде токты өлшеуге, энергияны өлшеуге және релелік қорғауға арналған жоғары вольтты ток трансформаторы. 50Гц және 60Гц электр желілері үшін жарамды бұл трансформатор қосалқы станциялар, электр беру жүйелері және өнеркәсіптік электр нысандары үшін тұрақты өнімділікті және жоғары өлшеу дәлдігін қамтамасыз етеді.
Жетілдірілген майға батырылған оқшаулау технологиясы және толық герметикалық құрылымы бар LB6-110kV ток трансформаторы жоғары вольтты жұмыс жағдайында тамаша электр оқшаулауын, сенімді жұмысты және ұзақ қызмет ету мерзімін қамтамасыз етеді.
LB6-110kV сериялы ток трансформаторы жоғары вольтты қуат қосымшалары үшін кәсіби дизайнды қабылдайды. Өнім үлгісі оның негізгі техникалық ерекшеліктерін көрсетеді:
Трансформатор бірнеше қайталама орамдармен жабдықталған, оның ішінде дәлдік класы 0,5 бір өлшеуіш орам және үш қорғаныс орамасы бар. Бірнеше қайталама орам конфигурациясы әртүрлі қуат жүйесінің талаптары үшін сенімді токты өлшеуге және қорғау функцияларына мүмкіндік береді.
LB6-110кВ ток трансформаторымай консерваторындағы сыртқы қосылатын бөліктің қосылу әдісін өзгерту арқылы бірнеше ток қатынасының конфигурациясын қолдайды. Тізбектей жалғанған кезде ток қатынасы а/с, ал параллель қосылым 2*a/c ток қатынасын қамтамасыз етеді.
Бұл икемді дизайн бір трансформатор үлгісіне әртүрлі жұмыс талаптарына бейімделуге мүмкіндік береді, жабдықты ауыстыру шығындарын азайтады және жоғары вольтты қуат жүйелерінде қолданудың әмбебаптығын жақсартады.
LB6-110кВ ток трансформаторы әртүрлі қоршаған орта жағдайларында сенімді жұмыс істеуге арналған:
Температурасы төмен немесе арнайы қоршаған орта талаптары бар қолданбалар үшін жоба шарттарына сәйкес өндірушімен теңшелген шешімдерді талқылауға болады.
LB6-110kV ток трансформаторы отын багы, трансформатор корпусы, фарфор төлке, май консерваторы және кеңейткіштен тұратын майға батырылған құрылымды қабылдайды. Трансформатор корпусы оқшаулағыш майға батырылған және тұрақты электрлік өнімділікке арналған бастапқы және қайталама орамдарды қамтиды.
Бастапқы орам U-тәрізді құрылымды қабылдайды. Негізгі оқшаулау жүйесі оқшаулау қабаттары арасында орналасқан бірнеше сыйымдылық экрандары бар сыйымдылық майлы қағазды оқшаулау технологиясын пайдаланады. Сыртқы экран жерге тұйықталған кезде ішкі экран жоғары потенциалға қосылып, оқшаулау өнімділігі мен жұмыс қауіпсіздігін жақсартады.
Бастапқы орама өткізгіші мұнай консерваторына қосылған төрт терминалы бар екі секцияға бөлінген. Ағымдағы қатынасты икемді конфигурация опцияларын қамтамасыз ететін сыртқы сымды өзгертулер арқылы реттеуге болады.
Екінші орама бастапқы ораманың астындағы тірекке орнатылады. Барлық қосалқы терминалдар мен сыртқы экран терминалдары трансформатор бағындағы қосу қорабына жалғанып, ыңғайлы орнатуды және техникалық қызмет көрсетуді қамтамасыз етеді.
LB6-110 кВ ток трансформаторы қосылыс қорабының төменгі жағында орнатылған сыртқы сым қапсырмалары бар практикалық қосылым дизайнымен ерекшеленеді. Қосалқы қорапта да, жанармай багында да жерге қосу болттары қарастырылған, бұл қайталама ораманы және трансформатор құрылымын қауіпсіз жерге қосуға мүмкіндік береді.
Трансформатор төмендететін полярлық сипаттамаларды қабылдайды. Бастапқы ток P1-ден P2-ге өткенде, қайталама ток сыртқы тізбек арқылы S1-ден S2-ге немесе S3-ке дейін ағып, өлшеу және қорғау жүйелері үшін токтың дәл берілуін қамтамасыз етеді.
Жоғары вольтты өнімділігі мен сенімді қорғаныс функцияларының арқасында LB6-110kV ток трансформаторы келесі жағдайларда кеңінен қолданылады:
LB6-110kV ток трансформаторы дәл өлшеуді, сенімді оқшаулауды, икемді ток коэффициентінің дизайнын және төмен техникалық қызмет көрсетуді біріктіреді. Толығымен жабылған майға батырылған құрылымы жоғары вольтты орталарда тұрақты өнімділікті қамтамасыз етеді, бұл оны қауіпсіз және үздіксіз жұмыс істеуді қажет ететін заманауи қуат жүйелері үшін сенімді шешім етеді.
