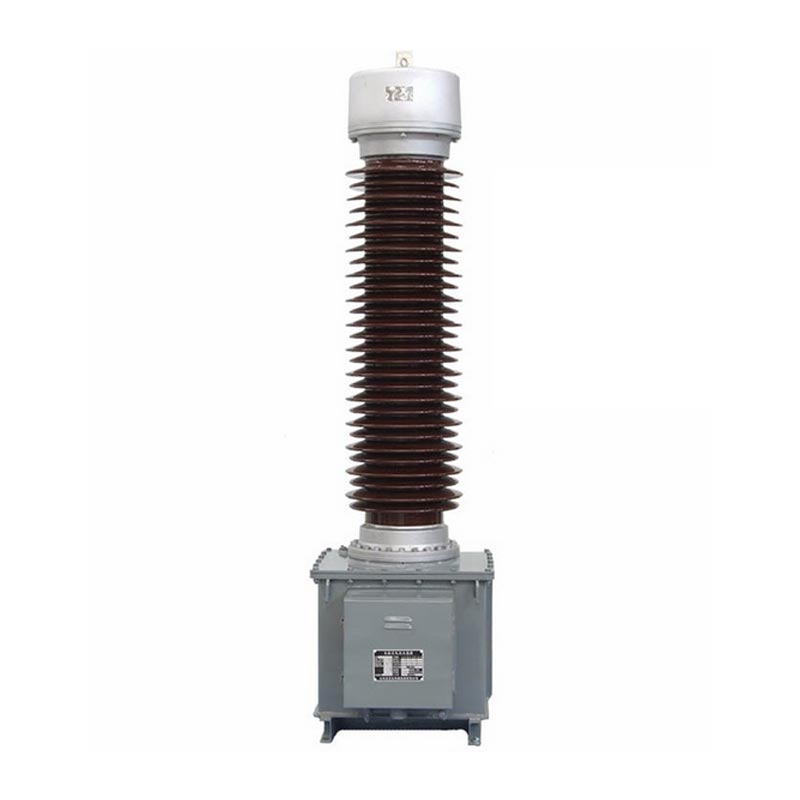

Сыртқы ток трансформаторы

LB6-110kV сыйымдылық сыртқы ток трансформаторы Чжэцзян Юсеннің негізгі жоғары вольтты тірек жабдығы болып табылады. Электр. Күрделі сыртқы жұмыс жағдайлары үшін арнайы әзірленген, оның толық мөрленген майлы қағазы бар оқшаулау майы бар құрылым, номиналды жұмыс кернеуі 110 кВ, максималды жұмыс кернеуі 126 кВ және 50Гц/60Гц айнымалы ток электр желілерімен үйлесімді, тиімсіз жерлендірілген бейтарап нүктенің жұмыс талаптарына жауап береді жүйелер.

Бұл өнім 0,2-сынып және 0,5-сынып өлшеу орамдарымен жабдықталған өлшеу және қорғау функцияларын біріктіреді. және 5P/10P қорғаныс орамдары. Ол тізбекті және параллель қосылымды ауыстыру үшін қос түрлендіру коэффициенттерін қолдайды, 2×50A–2×1000A бастапқы ток қамтуымен және 1А/5А қосымша шығысымен. Дәл өндірісті қолдану беделді зауытта процестерді жүзеге асыратын өнім қоршаған ортаға тамаша бейімделу қабілетімен мақтана алады: стандартты үлгі 1000 м-ден төмен биіктіктерге жарамды, ал GYW биіктік моделі 4000 м биіктікте тұрақты жұмыс істей алады. Ол кең таралған қалалық және ауылдық қосалқы станцияларда, өнеркәсіптік және тау-кен электрмен жабдықтауда және жаңа энергияны өндіру сценарийлерінде қолданылады.

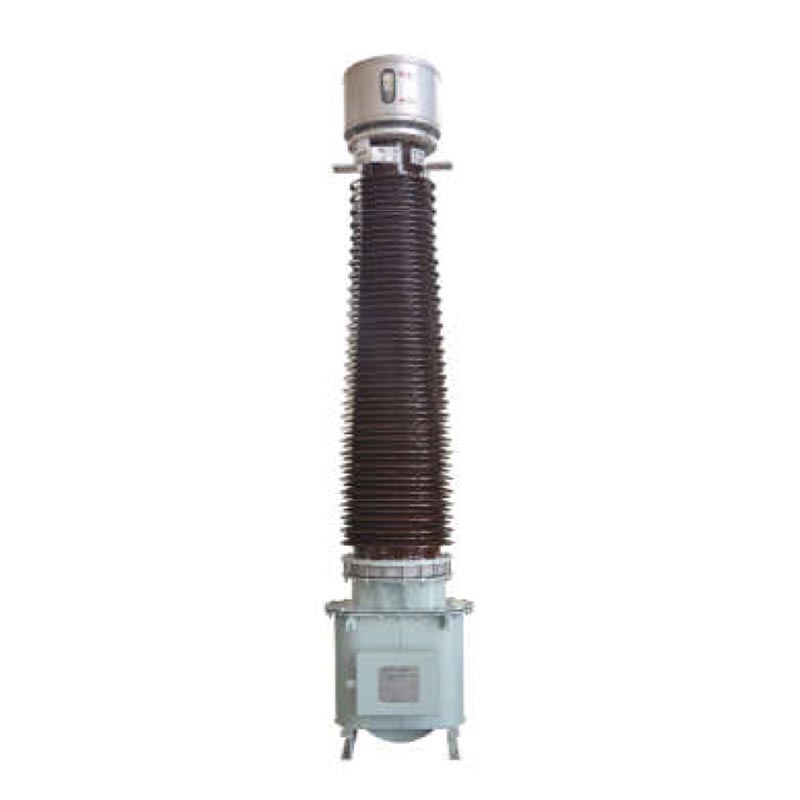

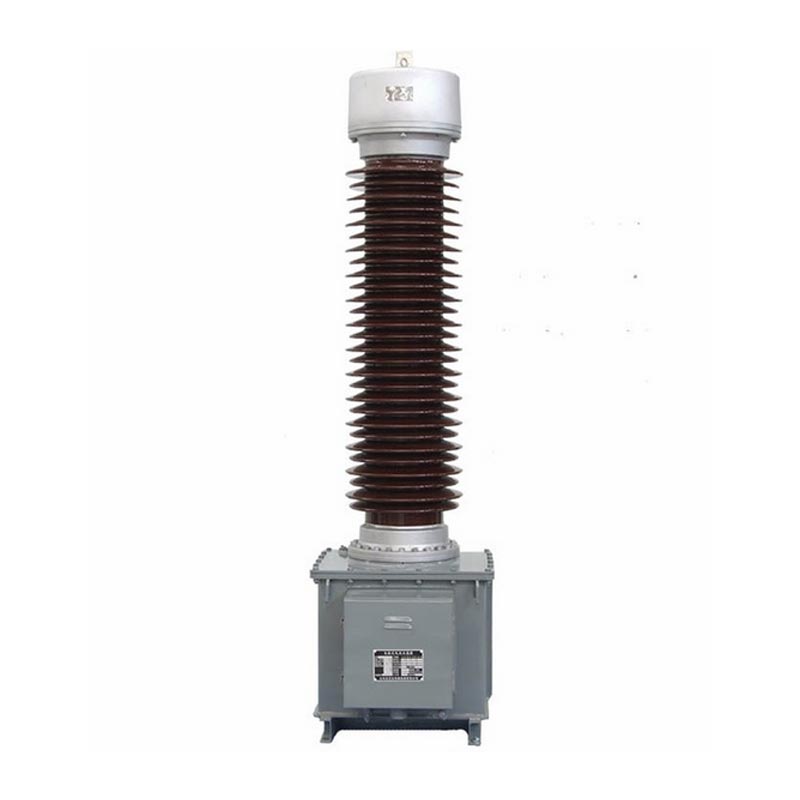

LB6-110kV Сыйымдылық ток трансформаторы

Үлгінің түсіндірмесі және пайдалану шарттары

1. Үлгі параметрінің түсіндірмесі

Сыртқы ток трансформаторының толық үлгі нөмірі LB6-110kV P/P/P/0,5ab/c, үш ядроға бөлінген. анықтамалар:
- Негізгі үлгі: L ток трансформаторын көрсетеді, В қорғаныс деңгейін көрсетеді, 6 жобалық сериялық нөмірін көрсетеді, 110 номиналды кернеу деңгейін көрсетеді, ал W2 екінші ластануға қарсы конфигурацияны білдіреді.
- Дәлдік комбинациясы: Кірістірілген төрт реттік орамалардың жиынтығы, оның ішінде бір 0,5-сыныпты өлшеу орамасы және әр түрлі өлшеуге бейімделу үшін әртүрлі дәлдік комбинацияларын қолдайтын үш P-сыныптағы қорғаныс орамдары және қорғау дәлдігіне қойылатын талаптар.
- Ток қатынасы: 2*a/c деп белгіленген, қос қатынасты ауыстыруды қолдайды. Үстіңгі мұнай консерваторы кезінде қатынасы a/c сыртқы коннектор тізбектей жалғанған, ал параллель қосылғанда 2*a/c. Сайттағы сымдар оңай жасауға мүмкіндік береді ауысу.

2. Стандартты жұмыс шарттары

- Қоршаған орта температурасы: максимум +40℃, минимум -25℃, тәуліктік орташа максималды +30℃; Өте төмен температура жағдайлары мүмкін теңшеу және келіссөздер жүргізу.
- Орнату биіктігі: Стандартты түрі ≤1000м; LB6-110 GYW Жоғары биіктік түрі ≤4000м.

Өнімнің құрылымдық ерекшеліктері

1. Орам және оқшаулау құрылымы

Бастапқы орам U-тәрізді құрылымды қабылдайды. 2×400А және одан төмен техникалық сипаттамалар қағаздан оқшауланған жалпақ мысты пайдаланады сым, ал 2×500A–2×1000A техникалық сипаттамалары екі бөлікті жартылай дөңгелек алюминий түтіктерді пайдаланады. Өзегі a пайдаланады сыйымдылық майлы-қағазды оқшаулау процесі, жоғары вольтты кабельдік қағаз негізгі оқшаулауды орап алады. Бірнеше қабаттар конденсаторды экрандау біркелкі электр өрісін жасайды, ішкі қабаты жоғары кернеуге және сыртқы қабаты жерге тұйықталған, оқшаулау қауіпсіздігін айтарлықтай жақсартады. Бастапқы орама екі бөлікке бөлінген қатынасты оңай ауыстыру үшін үстіңгі май ыдысына қосылатын төрт терминал.

2.Sealed Protection Design

Оқшаулағыш май көлемінің өзгеруін автоматты түрде өтеу үшін үстіңгі жағында металл кеңейткіш орнатылған температураның ауытқуы, ауаны оқшаулау және ылғалға байланысты майдың қартаюын болдырмайды, осылайша жабдықтың қызмет ету мерзімін ұзартады. Кеңейткіште мұнай деңгейін нақты уақытта бақылау үшін кірістірілген май деңгейін бақылау терезесі бар. Барлығы қосалқы терминалдар мен бастапқы экрандау терминалдары орталықтан мұнай резервуарының қосылу қорабына қосылғанын қамтамасыз етеді стандартталған сымдар және күшті кедергіге қарсы мүмкіндіктер.

3. Қауіпсіз орнату құрылымы

Май цистернасы жоғары сапалы болат пластиналардан дәнекерленген, төменгі жағында тұрақты жұмыс істеу үшін алдын ала бұрғыланған көтеру тесіктері бар. жалпы көтеру. Сенімділікті қамтамасыз ету үшін біріктіру қорабы мен май багы арнайы жерге қосу болттарымен жабдықталған қайталама ораманы және бүкіл қондырғыны жерге қосу. Өнім төмендетілген полярлық дизайнымен ерекшеленеді; бастапқы кезде ток P1 кіреді және P2 шығады, қайталама ток салалық стандартты сымдарға сәйкес S1/S2/S3 арқылы шығарылады логика және орнында іске қосуды жеңілдету.

Негізгі техникалық параметрлер

1. Негізгі электрлік параметрлер

- Номиналды жұмыс кернеуі: 110кВ; Максималды жұмыс кернеуі: 126кВ
- Номиналды жиілік: 50/60Гц; Полярлық: Субтрактивті полярлық
- Номиналды бастапқы ток: 2×50A～2×1000A (бірнеше техникалық сипаттамалар қол жетімді)
- Номиналды қайталама ток: 1А, 5А
- Екінші шығыс қуаты: 15VA～50VA (трансформатор қатынасына бейімделген)

2. Дәлдік қателерінің стандарттары

- Өлшеу класы (0,2/0,5): Ток қатесі ±0,2%～±1,5%, фазалар айырмашылығы 10′～90′, жоғары дәлдіктегі энергияға жауап береді өлшеуге қойылатын талаптар.
- Қорғау класы (5P/10P): 5P класындағы ток қатесі ≤±1%, құрама қате ≤5%; 10P класының құрама қателігі ≤10%, жүйе ақаулығы жағдайында сенімді қорғаныс жұмысы.

3. Кернеуге төзімділік және оқшаулау параметрлері

- Қуат жиілігінің төзімділігі кернеуі: бастапқы және қайталама тізбектер мен жерге қосу үшін 185кВ/1мин; үшін 3кВ/1мин екінші реттік тізбектерге және жерге; 5кВ/1мин бастапқы экранды жерге дейін. Сыртқы оқшаулауды құрғақ сынау: 230кВ; дымқыл сынақ: 185кВ.
- найзағай импульсіне төзімді кернеу: ішкі оқшаулау 450кВ; GYW2 жоғары биіктіктегі ластануға қарсы түріне дейін 560кВ.
- Жылжымалы қашықтық: Стандартты түрі ≥16мм/кВ; ≥31мм/кВ дейінгі ластануға қарсы түрі, қатал орта үшін жарамды жағалау аймақтары, өнеркәсіптік ластану және биік таулар сияқты.

4. Қысқа тұйықталу тұрақтылығының параметрлері

Жабдық тамаша термиялық және динамикалық тұрақтылық көрсеткіштерін көрсетеді. 300-600А техникалық сипаттамалары үшін қысқа мерзімді термиялық тұрақтылық тогы 31,5-45кА жетуі мүмкін, ал динамикалық тұрақтылық тогы 80-115кА жетуі мүмкін, лездік қысқа тұйықталу ток асқындарына төтеп беруге және жабдықтың зақымдалуын болдырмауға қабілетті.

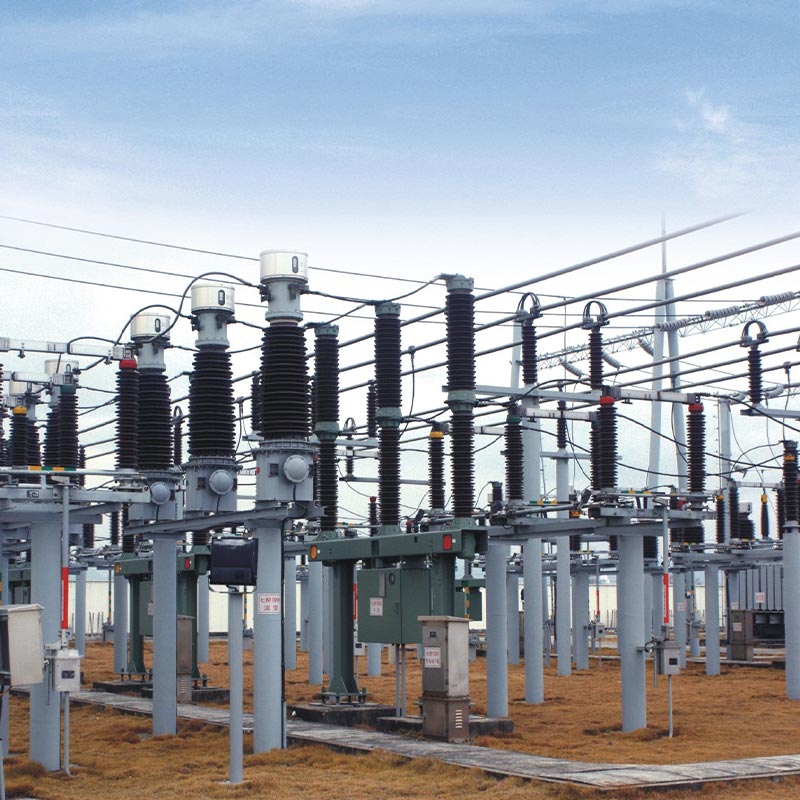

Нақты әлемдегі қолданбалы жағдай

Usune LB6-110kV сыртқы ток трансформаторы 110кВ электр желісінің қосалқы станциясын жаңартуға сәтті қолданылды. Шығыс Қытайдағы жоба, ескірген жабдықты ауыстыру және төмен дәлдік, қолайсыз ауа-райы сияқты мәселелерді шешу төзімділік және жиі техникалық қызмет көрсету.

Жоба қала маңындағы индустриалды паркте, жыл бойы ылғалдылығымен және шамалылығымен сипатталатын аймақта орналасқан өнеркәсіптік ластану, көптеген өндірістік компанияларды қуатпен қамтамасыз ету. Жоба ЛБ6-110кВ ГТЖ таңдап алды ластануға қарсы биіктік моделі (2×300/5A, 5P30/5P30/0,5S/0,2S дәлдік комбинациясы). Екі жылдан астам уақыт өткен соң тұрақты жұмыс үшін 0,2S/0,5S жоғары дәлдіктегі орамдар өнеркәсіптік пайдаланушылар үшін дәл өлшеуді қамтамасыз етеді, ал бірнеше қорғаныс орамдары тордың ауытқуларына және шағын тұйықталу ақауларына жылдам әрекет етуге мүмкіндік береді, нөлдік жалған сапарлар және нөлдік сәтсіздіктер. Толығымен жабылған құрылым ылғал мен ластаушы заттарға тиімді қарсы тұрады тоттану, майдың ағуы немесе оқшаулаудың ескіру мәселелері жоқ, келесі техникалық қызмет көрсету жүктемесін төмендетеді 60%, қатаң жұмыс жағдайында өнімнің тұрақтылығы мен сенімділігін толығымен растайды.

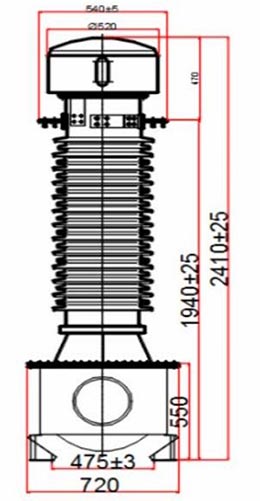

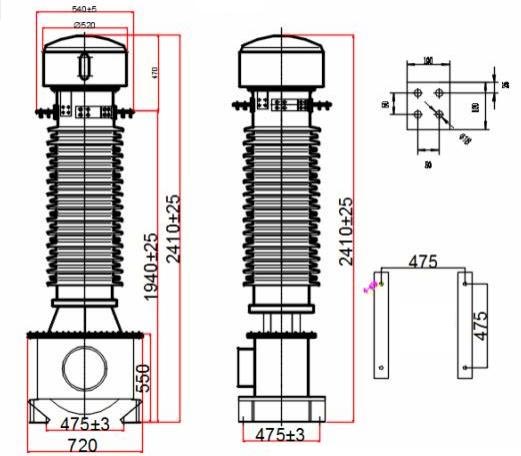

LB 6 - 110 кВ сыртқы түрі және орнату өлшемдері

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Жергілікті жерде қос ток коэффициенттері арасында қалай ауысуға болады?

Жабдықты бөлшектеу қажет емес. Тек жоғарғы майдағы сыртқы қосқыштардың сым конфигурациясы консерватор реттеуді қажет етеді. Бастапқы орамалардың сериялық қосылуы базалық қатынасы a/c; параллель байланыс нәтижесінде екі еселенген бастапқы ток қатынасы 2*a/c. Жабдық әдепкі бойынша параллельді жеткізіледі; жай ғана орындаңыз жабдықтың оқшаулауына немесе қызмет ету мерзіміне әсер етпестен жылдам ауысуға арналған электр схемасы.

2-сұрақ: Әр түрлі оқшаулау және ластанудан қорғау үлгілері үшін қандай сценарийлер қолайлы?

Стандартты түрі (≥16мм/кВ) 1000м-ден төмен жақсы ортасы бар жазық аймақтарға жарамды; W ластануға қарсы түрі (≥20мм/кВ) қалалық және жалпы өндірістік ластану сценарийлері үшін қолайлы; GYW жоғары биіктіктегі ластануға қарсы түрі (≥25мм/кВ) 4000м-ден төмен биіктіктегі аймақтарға жарамды; GYW2 жақсартылған түрі (≥31мм/кВ) төтенше жағдайларға арналған жағалаудағы тұзды спрей, ауыр өнеркәсіптік ластану және ультра биіктіктер сияқты жағдайлар, қартаюға қарсы оқшаулау өнімділігі.

3-сұрақ: Сыртқы ток трансформаторына техникалық қызмет көрсетудің негізгі мәселелері қандай?

Біріншіден, жоғары вольтты индукциялық қауіптерді болдырмау үшін екінші реттік ашық тізбекті жұмыс істеуге қатаң тыйым салынады. Екіншіден, мөрленген құрылымды өз бетінше бөлшектеуге болмайды; қалыпты жағдайда техникалық қызмет көрсетусіз жұмыс істеуге болады шарттар. Үшіншіден, диэлектрлік шығын мен оқшаулау кедергісі жыл сайын тексеріліп, деректер болуы керек негізінен зауыттық мәндерге сәйкес келеді. Төртіншіден, мұнай деңгейі маусымдық түрде тексеріліп, білікті болуы керек май деңгейі төмен болған кезде трансформатор майын дереу қосу керек.

Өнімнің артықшылықтары және қысқаша мазмұны

Usune LB6 сериялы 110кВ/126кВ сыртқы ток трансформаторы стандартталған дизайнымен, тұрақты өнімділігімен және күшті қоршаған ортаға бейімділік, сезімталдық сияқты дәстүрлі жабдықтың ауыру нүктелерін шешеді ылғал, майдың оңай қартаюы және ластануға қарсы әлсіз мүмкіндіктері. Икемді қатынас пен дәлдік комбинациялары қанағаттандыра алады электр желісін есепке алудың, релелік қорғаныстың және өнеркәсіптік қуатты бақылаудың сараланған қажеттіліктері. Жоғары сапалы ретінде Қытайдың беделді зауытында шығарылған жоғары вольтты жабдық жоғары сенімділікті, үнемді және жаһандық энергетикалық жобалар үшін техникалық қызмет көрсетуді аз қажет ететін шешімдер, бұл оны электр желілері компаниялары үшін сенімді жеткізуші етеді инженерлік мердігерлер.
