110 кВ ток трансформаторы

Usune LB6-110 кВ ток трансформаторы орташа және жоғары вольтты қуатқа бейімделген сыртқы жоғары дәлдіктегі токты анықтау құрылғысы болып табылады. торлар. Ол модульдік құрылымды және көп топтық қайталама орама дизайнын қабылдайды. Сымдарды қосу әдісі арқылы реттеуге болады қос ток коэффициенттері арасындағы икемді ауысуға мүмкіндік беретін үстіңгі май консерваторындағы сыртқы қосу тақталары әртүрлі жұмыс жағдайларының ағымдағы анықтау және ақаулықтарды қорғау қажеттіліктері.

Бұл өнім GB/T20840.2-2014 ұлттық стандартына және IEC халықаралық электротехникалық стандарттарына сәйкес келеді. Ол тамаша өлшеу мен қорғауды ұсынатын стандартты, биіктікте және ластануға төзімді үлгілерді қамтиды дәлдік. Кәдімгі және қатал сыртқы жағдайларға қолайлы, ол негізгі қолдау көрсететін жабдық болып табылады отандық 110 кВ электр беру және тарату жүйелері.

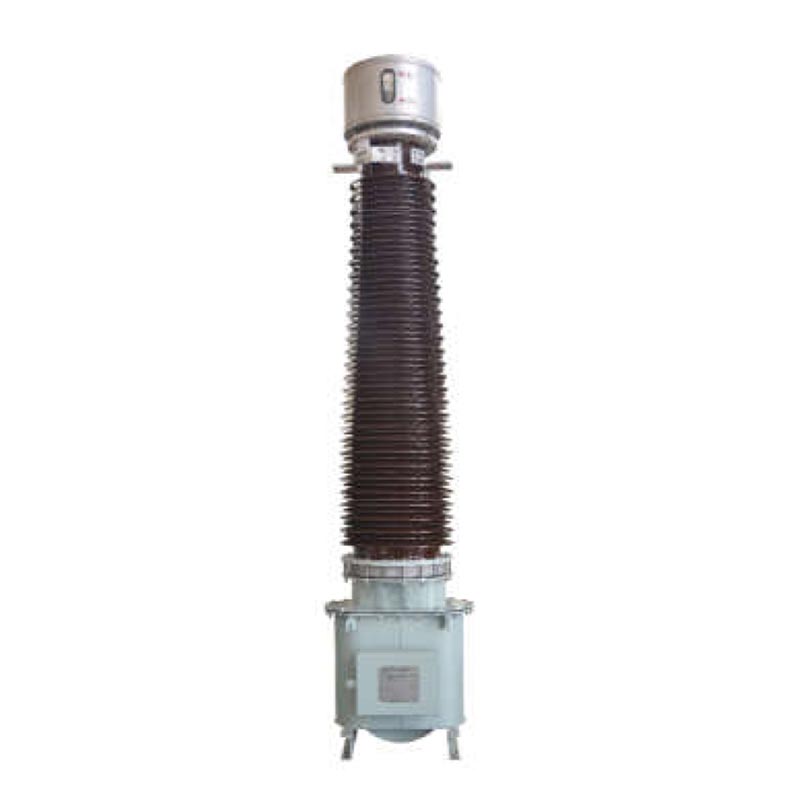

LB6-110kV Сыйымдылық ток трансформаторы

Үлгі түсіндірмесі және қолданылатын жұмыс шарттары

1. Үлгі кодының мағынасы

Өнімнің толық моделі LB6-110kV (дәлдік комбинациясы + ток коэффициенті), анық және стандартталған сегменттелген түсініктемелер:
- Негізгі үлгі: ток трансформаторы үшін L, қорғаныс деңгейі үшін B, жобалық сериялық нөмірі үшін 6, номиналды кернеу үшін 110 110кВ, W2 ластануға қарсы қайталама дизайн үшін
- Дәлдік класының комбинациясы: P/P/P/0,5 және P/P/0,2 сияқты бірнеше орама комбинацияларын қолдайды, соның ішінде 0,2/0,5 деңгейді өлшеу орамдары және 5P/10P деңгейін қорғау орамдары, жоғары дәлдіктегі өлшеуді және сенімді ақаулықты теңестіреді қорғау.
- Ток қатынасының сипаттамасы: 2*a/c ретінде белгіленген, қос ток коэффициентін ауыстыруды қолдайды, сериялық қосылым - a/c, параллель қосылым 2*a/c, бастапқы ток 2×50A~2×1000A қамтиды, қайталама ток 1А/5А толық сипаттама

2. Қолданылатын жұмыс шарттары

- Қоршаған орта температурасы: -25℃ мен +40℃ аралығындағы жұмыс жағдайлары үшін қолайлы, тәуліктік максималды температура +30℃. Ультра төмен температура талаптарын реттеуге және келісуге болады.
- Биіктік: ≤1000м биіктікке жарамды стандартты үлгі; ≤4000м биіктікке жарамды GYW биіктік үлгісі.
- Қоршаған ортаға бейімділік: 16мм/КВ-тан 31мм/КВ-қа дейін таңдалатын жылжымалы қашықтық, әртүрлі сценарийлер үшін қолайлы соның ішінде кәдімгі, жағалаудағы коррозиядан қорғау және жоғары биіктікте ластануға қарсы қолданбалар.

Негізгі құрылымдық ерекшеліктері

1. Оңтайландырылған оқшаулау жүйесі

Бастапқы орама өзегін орап алатын жоғары вольтты кабельдік қағазбен сыйымдылық майлы қағазды оқшаулау технологиясын қолданады. Оның ішкі қабаты жоғары кернеуге және сыртқы конденсаторға қосылған көп қабатты конденсаторды қорғау қабаты бар. қабат жерге тұйықталған, нәтижесінде электр өрісінің біркелкі таралуы және оқшаулау қауіпсіздігі айтарлықтай жақсарды маржа.

2. Орамның сенімді құрылымы

Бастапқы орамның U-тәрізді құрылымы бар. 2×400А және одан төмен үлгілер қағазға оралған жалпақ мыс сымды пайдаланады 2×500A~2×1000A модельдері күшті ток өткізу қабілетін қамтамасыз ететін қос жартылай дөңгелек алюминий түтіктерді пайдаланады. The орама төрт терминалы бар екі секцияға бөлінген, қос ток коэффициенттері арасында икемді ауысуға мүмкіндік береді.

3.Толық мөрленген қорғаныс дизайны

Кеңейту мен жиырылуын автоматты түрде өтеу үшін жоғарғы жағында металл кеңейту цистернасы орнатылған температураның өзгеруінен туындаған трансформатор майының көлемі, оны ішкі және сыртқы ауадан оқшаулау, алдын алу ылғал мен майдың ескіруі және жабдықтың қызмет ету мерзімін ұзартады.

4. Ыңғайлы орнату және техникалық қызмет көрсету

Резервуардың түбіндегі алдын ала бұрғыланған көтеру саңылаулары жабдықты көтеруді жеңілдетеді; бірнеше жерге қосу болттары қамтамасыз етеді жабдықты және қайталама орамдарды сенімді жерге қосу; қосу қорабы арнайы қысқыштармен жабдықталған стандартталған және қауіпсіз сымдар.

Негізгі техникалық параметрлер

1.Бағаланған параметрлер

Номиналды жұмыс кернеуі 110кВ, максималды жұмыс кернеуі 126кВ, номиналды жиілігі 50Гц, полярлығы шегергіш.

2. Оқшаулау төтеп беретін кернеу деңгейі

Ішкі оқшаулау біріншіден екіншіден және жерге 185кВ/1мин, екіншілік жерге 3кВ/1мин; сыртқы оқшаулау құрғақ сынақ кернеуі 230кВ, ылғалды сынақ кернеуі 185кВ, жоғары биіктіктегі ластануға қарсы найзағай импульсіне төзімді кернеу шыңы 560 кВ жетеді.

3. Дәлдік өнімділігі

0,2/0,5 разрядты өлшеу қатесі, ең аз фазалар айырмашылығы, жоғары дәлдіктегі өлшеу талаптарын қанағаттандыру; төмен композиция 5P/10P қорғаныс деңгейі үшін қате, бұл тордың ақаулық токтарына жылдам жауап беруге мүмкіндік береді.

4.Қысқа тұйықталуға қарсылық өнімділігі

Термиялық тұрақтылық тогы 5,3КА~45КА, динамикалық тұрақтылық тогы 13КА~115КА, торға төтеп беруге қабілетті қысқа тұйықталу әсерлері және күшті жұмыс тұрақтылығын көрсетеді.

Нақты инженерлік қолдану жағдайлары:

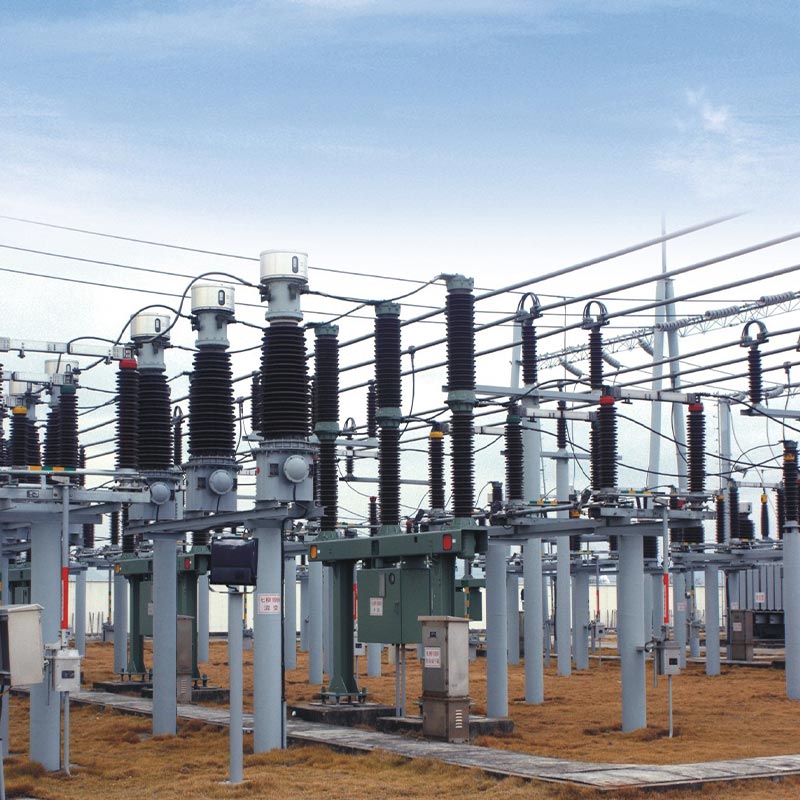

Жағдай: Чжэцзян 110кВ қалалық қосалқы станциясын жаңарту жобасы

2024 жылы Чжэцзян Цзясин қала маңындағы 110 кВ қосалқы станциясын жаңарту жобасы 32 Усунэді жаппай сатып алуды қамтыды. LB6-110kV-2×300/5 (5P30/5P30/0,5) ток трансформаторлары. Үлкен жүктемесі бар өнеркәсіптік кластерде орналасқан ауытқулар, жоба өте жоғары өлшеу дәлдігі мен қорғаныс сезімталдығын талап етті. Пайдалануға берілгеннен кейін, Жабдық нақты уақыттағы жүктемені бақылауға және ақауларды жылдам жоюға мүмкіндік беретін автобустың ағымдағы деректерін дәл жинай алады. Жылдық операциялық деректер өлшеу қателігінің ұлттық стандарт шегінен және қорғаудан әлдеқайда төмен екенін көрсетеді әрекеттер дәл және сенімді, ескі жабдықтың өлшеу дәлсіздіктерін толығымен шешеді.

Орнату, пайдалану және техникалық қызмет көрсету сипаттамалары

1.Орнату алдындағы тексеру

Орнату алдында зақымдалған фарфор төлкелері, май сияқты ақауларды жою үшін визуалды тексеру қажет. ағып кетулер және сәйкес келмейтін атау тақтайшасының параметрлері; кеңейткіш май деңгейінің қоршаған орта температурасына сәйкес келетінін тексеріңіз және май деңгейі төмен болса, білікті трансформатор майын қосыңыз (электр қуаты ≥45кВ).

2. Орнату талаптары

Жабдықты бүкіл процесс бойына тігінен тасымалдау және еңкейту бұрышымен көтеру керек ≤15°. Көтеруге тек төменгі көтергіш тесіктер арқылы рұқсат етіледі; фарфор втулкалар мен майға кернеу консерваторға қатаң тыйым салынады. P1 бастапқы терминалындағы максималды көлденең созу күші ≤2000Н және P2 кезінде ол ≤3000N; жабдықтың корпусы мен экрандау қабаты жұмыс қауіпсіздігін қамтамасыз ету үшін сенімді жерге тұйықталуы керек.

3. Пайдалану және техникалық қызмет көрсету ережелері

Жұмыс кезінде жоғары вольтты қауіптерді және жабдықтың зақымдануын болдырмау үшін қайталама орамның тұйықталуына жол бермеу керек. Толығымен жабылған құрылым қалыпты жұмыс жағдайында техникалық қызмет көрсетуді қажет етпейді. Тазалығын тексеріңіз фарфор втулкасы және май деңгейі тоқсан сайын. Тығыздауыш зақымдалған немесе оқшаулау дымқыл болса, құрылғыны құрылғыға қайтарыңыз вакуумда кептіруге және майды дереу ауыстыруға арналған зауыт.

4. Сақтау талаптары

110 кВ ток трансформаторын тікелей күн сәулесі мен жаңбырдан аулақ, құрғақ, жақсы желдетілетін жерде сақтау керек. түбі май ыдысы жерден кемінде 50 мм биіктікте болуы керек, ал сақтау температурасы кем дегенде -30 ℃ болуы керек. Кейін бір жыл сақтау, оқшаулау кедергісі және диэлектрлік жоғалту коэффициенті мерзімді түрде тексерілуі керек. Егер ұзақ сақтаудан кейін бояу қабыршақтайды, қайта бояуды дереу жасау керек.

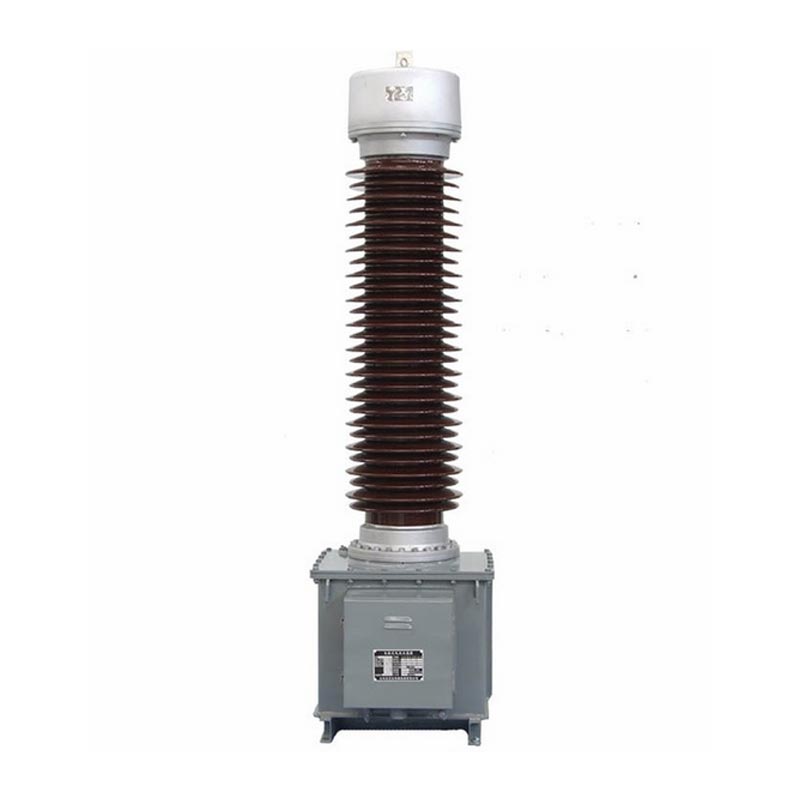

LB 6 - 110 кВ сыртқы түрі және орнату өлшемдері

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: LB6-110 кВ ток трансформаторындағы қос ток коэффициентін қалай ауыстыруға болады?

Жабдықты ауыстыру қажет емес. Үстіңгі майдағы сыртқы қосқыштың сым әдісін жай ғана реттеңіз консерватор: бастапқы орамдарды тізбектей қосқанда, негізгі ток қатынасы а/с; қосылған кезде параллель, ол екі есе ток қатынасы 2*a/c. Операция қарапайым және арнайы жабдықты қажет етпейді, бейімделгіш әртүрлі жүктеме жағдайларына, жабдықты ауыстыру шығындарын тиімді төмендетеді.

2-сұрақ: Стандартты, ластануға қарсы және биіктіктегі модельдердің айырмашылығы неде?

Үш модель белгілі бір талаптарға бейімделген құрылымдық оңтайландырулармен бірдей негізгі электрлік өнімділікті бөліседі. сценарийлер: ① Стандартты үлгі жылжымалы 1000 м биіктікке дейінгі кәдімгі орталарға жарамды. 16мм/КВ қашықтық; ② W2 ластануға қарсы моделі жағалаудағы және өнеркәсіптік ластанған аймақтарға жарамды. 20мм/КВ сырғыма қашықтығы және коррозияға және ластануға төзімділігі жоғарылайды; ③ GYW биіктік үлгісі 4000 м-ге дейінгі биіктіктегі аймақтарға жарамды, максималды сығымдау қашықтығы 31 мм/КВ және төмен ауаға төтеп бере алады. қысым және күшті ультракүлгін сәулелену ортасы.

3-сұрақ: Жабдықтың ұзақ мерзімді жұмысы үшін негізгі қауіпсіздік шаралары қандай?

Біріншіден, қайталама орамды жүктеме астында немесе қысқа тұйықталу кезінде жұмыс істеу керек; ашық тізбектерге қатаң тыйым салынады жоғары вольтты істен шығуды және жарақаттануды болдырмау үшін. Екіншіден, тораптың сенімді жерге қосылуын қамтамасыз ету қорапты және май резервуарының астыңғы жерге қосу бұрандасын және статикалық токты болдырмау үшін жерге қосу сымының техникалық сипаттамаларға сәйкес келуін электр қуатының жиналуы. Үшіншіден, қалыпты жұмыс кезінде герметикалық құрылымды бөлшектеу және ерікті сынама алу тыйым салынған. Тұрақты оқшаулау өнімділігін қамтамасыз ету үшін диэлектрлік жоғалту және ішінара разряд деректерін үнемі тексеріп отырыңыз.

Өнімнің артықшылықтары және қызмет көрсету кепілдігі

Қытайдағы жоғары вольтты электр жабдықтарын кәсіби өндіруші және жеткізуші ретінде Usune Electric LB6-110 кВ ток трансформаторы айтарлықтай артықшылықтарға ие: стандартталған зауыттық өндіріс, отандық және халықаралық талаптарды қатаң сақтайды. тұрақты дәлдікті және қоршаған ортаға күшті бейімделуді қамтамасыз ететін салалық стандарттар; және толығымен жабылған, техникалық қызмет көрсетуді қажет етпейтін дизайн, кейінгі пайдалану және техникалық қызмет көрсету шығындарын айтарлықтай азайтады. Компания қамтамасыз етеді таңдау мен теңшеуді, техникалық нұсқаулықты, орнында орнатуды және сатудан кейінгі қызметтерді қамтитын бір терезе қызметі техникалық қызмет көрсету. Параметрлерді жобаның қажеттіліктеріне сәйкес оңтайландыруға болады, қауіпсіз және сенімді кепілдік береді 110кВ электр желісі жүйесінің тұрақты жұмысы.
