Өнеркәсіптік энергетикалық жүйелердің үздіксіз дамуы кезінде электр станциялары мен электр қондырғылары жабдыққа техникалық қызмет көрсету кезінде электр қуатын оқшаулау үшін қауіпсіз және сенімді шешімдерді қажет етеді.Жоғары вольтты ажыратқыштарсенімді оқшаулауды қамтамасыз ету және техникалық қызмет көрсету тиімділігін арттыру арқылы электр қауіпсіздігін қамтамасыз етуде маңызды рөл атқарады.

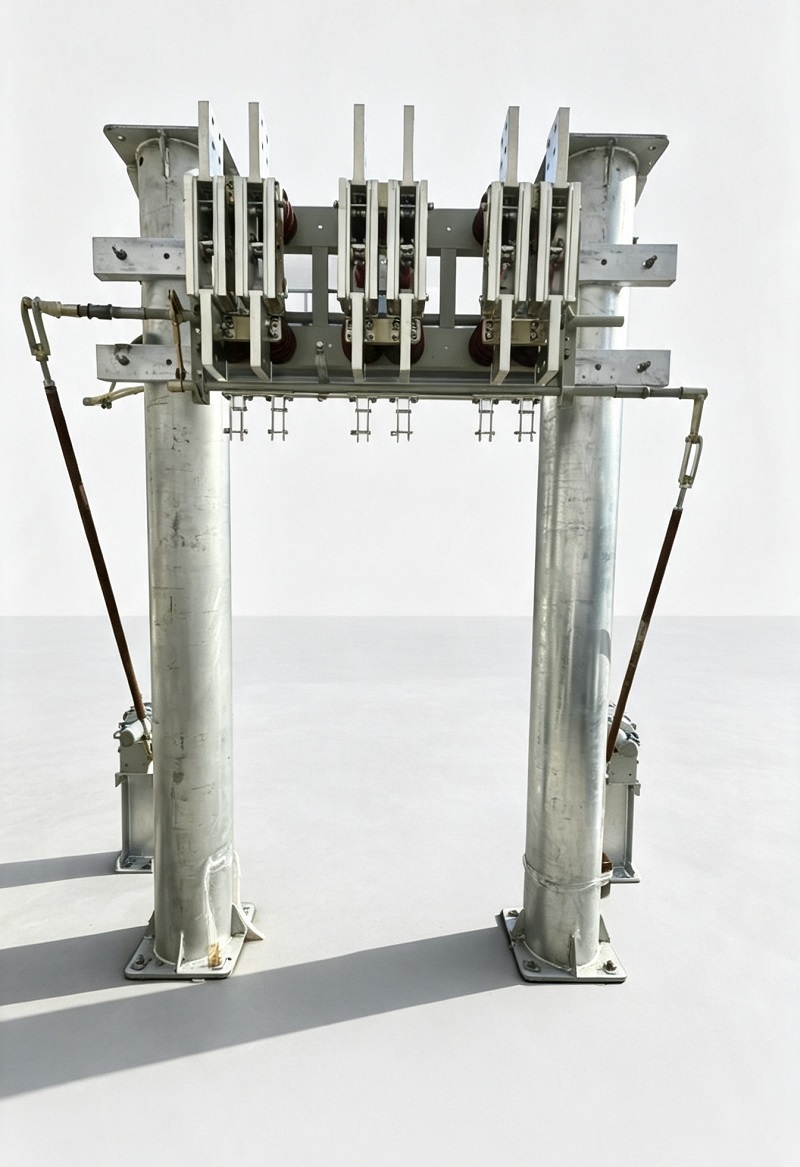

GN22-6 сериялы ішкі жоғары вольтты ажыратқыш - бұл орташа вольтты қуат жүйелеріне арналған жаңа буынның жоғары вольтты электрлік құрылғысы. Жетілдірілген механикалық беріліс технологиясын, оңтайландырылған контакті құрылымдарын және жоғары берік өткізгіш компоненттерді біріктіру арқылы GN22-6 сериясы ірі электр станциялары мен өнеркәсіптік электрлік қолданбалар үшін сенімді оқшаулау өнімділігін қамтамасыз етеді.
GN22-6 үй ішіндегі жоғары вольтты ажыратқыш қосқыш негізінен ірі электр станцияларында және электр жүйелерінде жабдықты тексеру және техникалық қызмет көрсету кезінде қуат көздерін оқшаулау үшін қолданылады. Өнім әртүрлі қуат жүйесінің талаптары үшін икемді орнату опцияларын қамтамасыз ететін үш тәуелсіз бір полюсті блок немесе біріктірілген үш полюсті жинақ ретінде конфигурациялануы мүмкін.
Ажырату қосқышы және оның сәйкес жұмыс механизмі GB 1985 (Айнымалы ток) сәйкес келедіЖоғары вольтты ажыратқыштаржәне Жерге қосқыштар), сенімді өнімділікті және жоғары вольтты электр жабдықтарының стандарттарымен үйлесімділікті қамтамасыз ету.
| Элемент | Техникалық талап |
|---|---|
| Биіктік | ≤1000 м |
| Қоршаған орта температурасы | -25℃ ~ +40℃ |
| Салыстырмалы ылғалдылық | ≤90% (+25℃ кезінде) |
| Орнату ортасы | Күшті коррозиялық газ, тұзды тұман, шаң, жарылғыш немесе эрозиялық заттар жоқ |
| Діріл күйі | Жиі қатты діріл болмайды |
GN22-6 сериясы үш полюсті пышақ пышағы құрылымын қабылдайды. Әрбір полюстің өткізгіш компоненттері тұрақты механикалық тірек пен электрлік оқшаулау өнімділігін қамтамасыз ете отырып, тірек изоляторлары немесе втулка изоляторлары арқылы негізгі жақтауға бекітіледі.
Ажыратқыш қалақтар бетінің сапасын және өткізгіш компоненттердің электр өткізгіштігін жақсартатын дәл өңдеу технологиясымен қалыңдатылған мыс пластиналарынан жасалған. Оңтайландырылған контакт құрылымы сенімді қосылым өнімділігін қамтамасыз етеді және жұмыс кезінде өзін-өзі тазарту мүмкіндігін ұсынады, бұл контакт кедергісін азайтуға және қызмет тұрақтылығын жақсартуға көмектеседі.
Дәстүрлі ажыратқыш механизмдерден айырмашылығы, GN22-6 сериясы жоғары контактілі қысым мен жұмыс моменті арасындағы ортақ мәселені шешу үшін арнайы жасалған екі сатылы жабу және құлыптау механизмін қабылдайды.

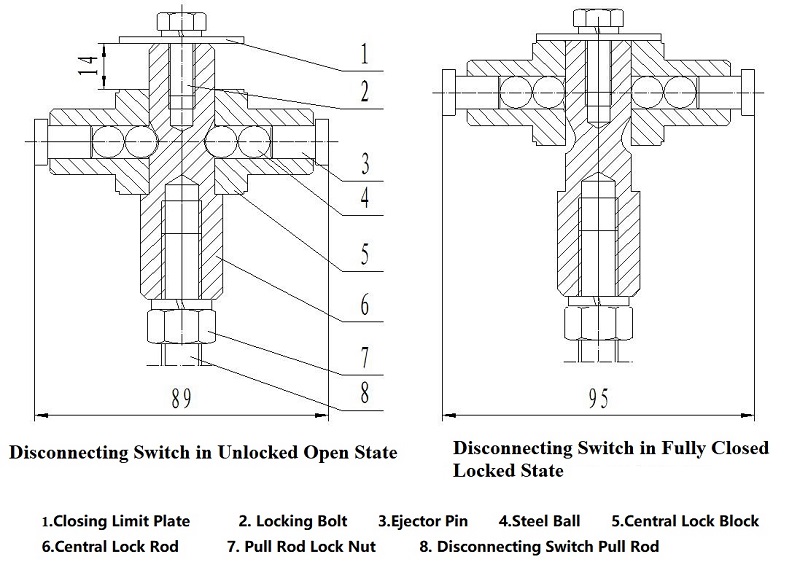

Негізгі біліктің алғашқы 80° айналуы кезінде ажыратқыш қалақ толығымен ашық күйден алдын ала жабық күйге ауысады.
Келесі 10° айналу кезінде құлыптау блогының механизмі орталық құлыптау штангасын, болат шарларды және эжектор түйреуіштерін басқарады. Магниттік құлып тақталары рычаг құрылымы арқылы күшті күшейтеді, итеруді шамамен 5,5 есе арттырады және коммутатор пышағында күшті контактілі қысым жасайды.
Бұл инновациялық құрылым мыналарды қамтамасыз етеді:
GN22-6 сериясы әртүрлі номиналды ток талаптарын қолдайды, бұл оны жоғары ток қуатын тарату және техникалық қызмет көрсетуді оқшаулау қолданбалары үшін қолайлы етеді.
| Үлгі | Номиналды кернеу (кВ) | Максималды жұмыс кернеуі (кВ) | 1 минуттық қуат жиілігінің төзімділік кернеуі (кВ) | Номиналды ток (A) | Динамикалық тұрақтылық тогы (кА) | 3с термиялық тұрақтылық тогы (кА) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Ескертпелер: GN22-10 жалпақ орнатылатын түрін білдіреді; C қабырғаға өту түрін білдіреді; D жерге қосу түрін білдіреді.
GN22-6 ажырату қосқышы әртүрлі электр жүйелеріне икемді біріктіруге мүмкіндік беретін көлденең, тік және көлбеу орнату әдістерін қолдайды.
Үйлесімді жұмыс механизмдеріне мыналар жатады:
| Номиналды ток | Максималды жұмыс моменті |
|---|---|
| 2000А | <145 Н·м |
| 3150A | <180 Н·м |
| 4000А | <200 Н·м |
| 5000А | <250 Н·м |
| 6300А | <300 Н·м |
| 8000А | <350 Н·м |
Тұрақты өнімділікті сақтау үшін іске қосылғаннан кейін жүйелі түрде тексеру және техникалық қызмет көрсету қажет. Ұсынылатын техникалық қызмет көрсету процедуралары мыналарды қамтиды:
| Құрамдас | Ұсынылатын материал |
|---|---|
| Жылжымалы компоненттер | ZG-1 майлау майы |
| Байланыс бетін қорғау | SYB1607 Industrial Petrolatum |
Электр жүйелері жоғары қуаттылық пен жақсартылған сенімділікке қарай дамуын жалғастырған сайын, ажыратқыштың озық технологиясы қуат қауіпсіздігі мен жабдыққа техникалық қызмет көрсету үшін маңызды бола бастады.
Жоғары ток қабілеттілігімен, оңтайландырылған контакті құрылымдарымен және сенімді механикалық дизайнымен GN22-6 ішкі жоғары вольтты ажыратқыш қосқыш электр станциялары, қосалқы станциялар және өнеркәсіптік электр жүйелері үшін сенімді оқшаулау шешімін ұсынады.
Пайдалану қауіпсіздігі мен жабдықтың сенімділігін арттыру арқылы GN22-6 сериясы орташа вольтты энергетикалық инфрақұрылымды жаңғыртуды және тұрақты дамуын қолдайды.
