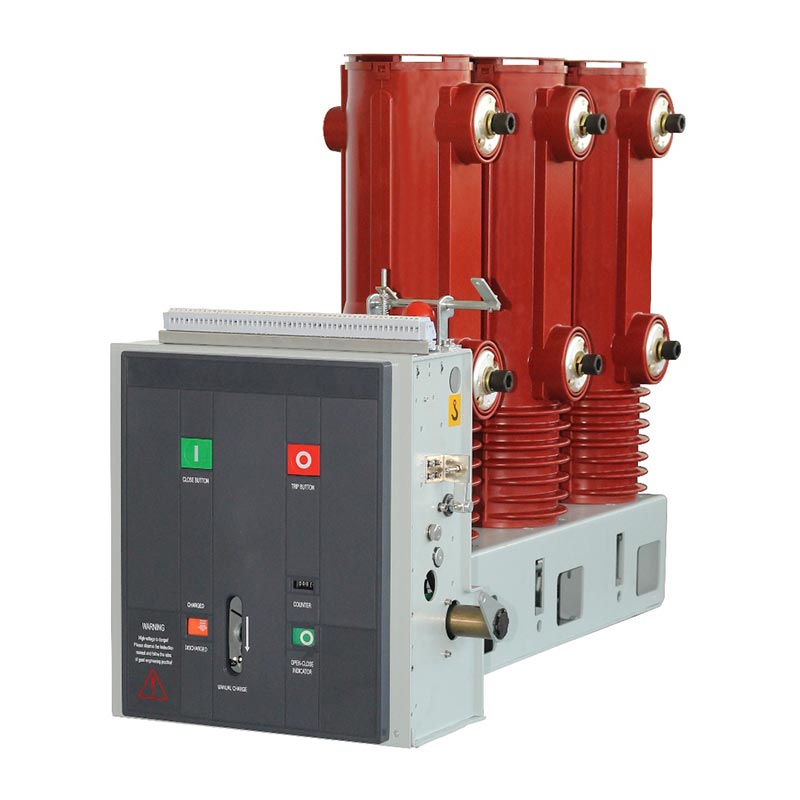

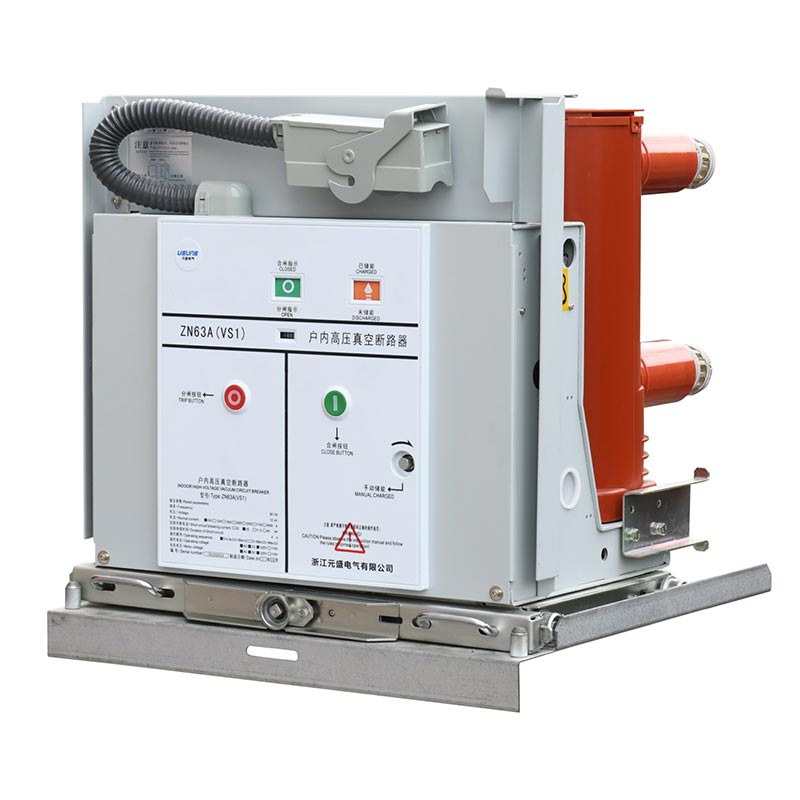

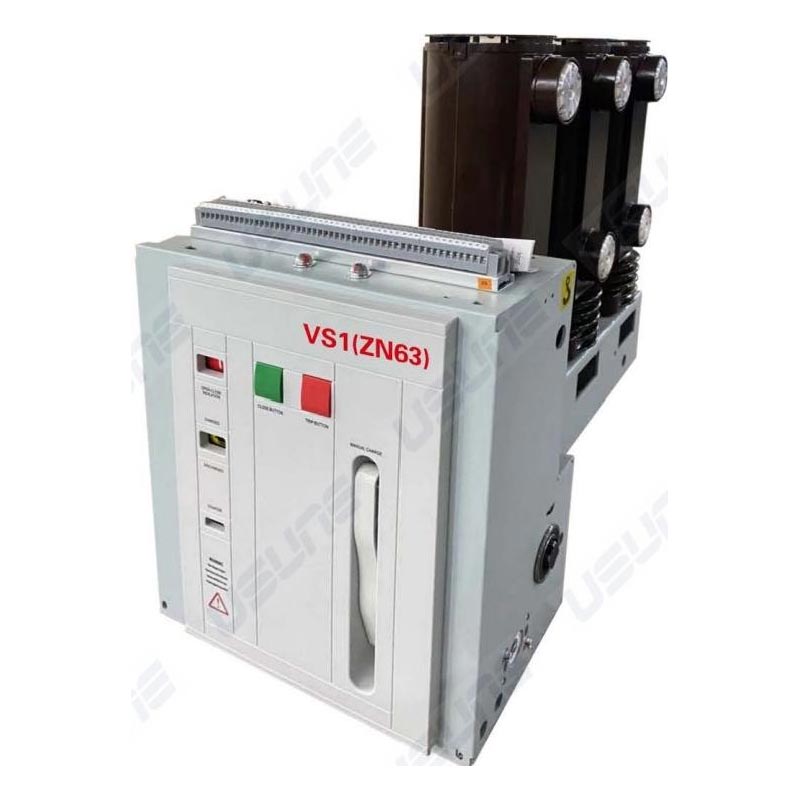

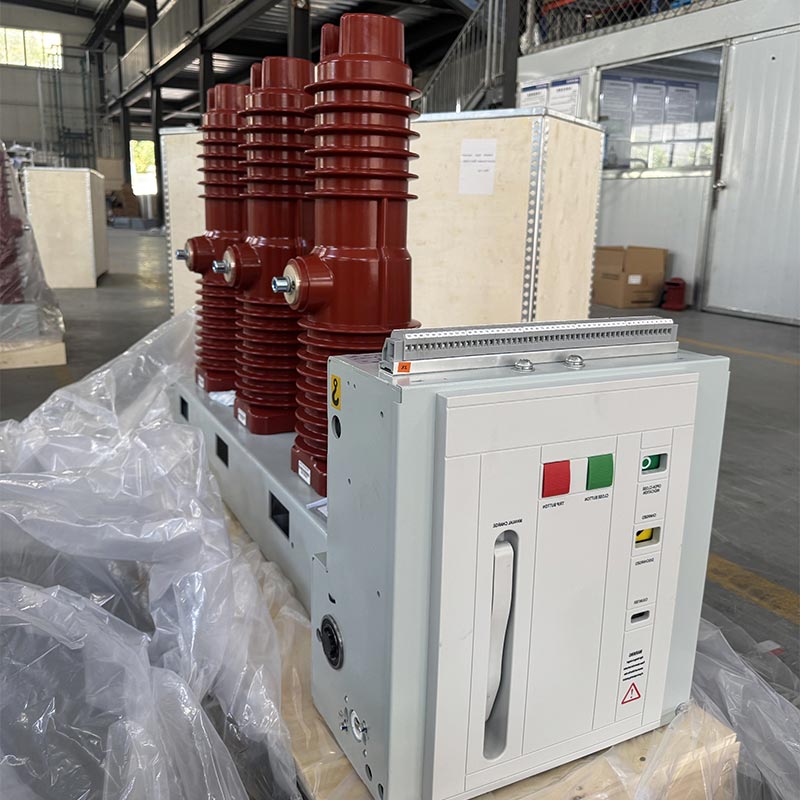

Бүйірден орнатылған жабық вакуумдық ажыратқыш

Usune бүйірінен орнатылған жабық вакуумдық сөндіргіш - бұл негізінен тұрақты электр станцияларында қолданылатын тұрақты жоғары вольтты тарату құрылғысы. коммутациялық құрылғы. Ол дербес пайдаланылуы мүмкін немесе сақиналы желілік электрмен жабдықтау жүйелеріне, қорап түріндегі трансформаторларға, және әртүрлі стандартты емес электрмен жабдықтау жүйелері. Оның негізгі артықшылығы вакуумдық доғаны сөндіру технологиясында, дәстүрлі доға сөндіргіш құралдардың ластануын және зақымдануын болдырмау, электрмен жабдықтауды тиімді жақсарту қауіпсіздік пен тұрақтылық. Бұл өнім дербес әзірленген және жетілген Usune зауытында өндірілген өндірістік процестер мен қатаң сапаны бақылау, әртүрлі кешен бойынша тұрақты және сенімді жұмысты қамтамасыз ету шарттар.

Өнім стандарттары мен рұқсаты Өнімнің сенімділігі мен сәйкестігін қамтамасыз ету үшін, Usune жағында орнатылған ішкі шаңсорғыш Автоматты сөндіргіш беделді отандық және халықаралық стандарттарды, соның ішінде GB/T1984-2014 «Жоғары Кернеу сөндіргіштері", JB3855-1996 "3,6~40,5КВ үй ішіндегі жоғары вольтты вакуумдық ажыратқыштар" және DL/T403-2000 «12 ~ 40,5 кВ вакуумды ажыратқыштар техникалық шарттарға тапсырыс береді» және тиісті талаптарға сәйкес келеді. IEC62271-100:2008. Әрбір өнім зауыттан шығар алдында қатаң зауыттық тексеруден өтеді және барлық техникалық Параметрлер дизайн талаптарына сәйкес келеді, бұл Усуненің өнім сапасына деген адалдығын көрсетеді және қауіпсіз пайдалануды қамтамасыз етеді. пайдаланушылар.

Жұмыс ортасы және қолдану мүмкіндігі

Бүйірден орнатылған жабық вакуумдық сөндіргіш әртүрлі орталарға жоғары бейімделеді және келесі ішкі жұмыс жағдайлары:

1. Қоршаған орта температурасы: максимум +40℃, минимум -15℃
2. Қоршаған ортаның ылғалдылығы: Тәуліктік орташа салыстырмалы ылғалдылық ≤95%, айлық орташа ≤90%; орташа тәуліктік бу қысымы ≤22×10⁻³МПа, орташа айлық ≤1,8×10⁻³МПа
3. Биіктігі: 1000м аспайды
4. Сейсмикалық қарқындылық: 8 градустан аспайды
5. Атмосфералық орта: айтарлықтай шаң, түтін, коррозиялық және жанғыш газдар, булар немесе тұз спрейі жоқ. ластану.

Ескертпе: Егер нақты жұмыс ортасы жоғарыдағы қалыпты талаптардан асып кетсе, компаниямен кеңесіңіз сәйкес өнім шешімін теңшеу үшін кәсіби өндіруші Usune.

Құрылымы және қызметі

1. Жалпы құрылым

Бүйірден орнатылған жабық вакуумдық сөндіргіш жұмыс механизмінің алдыңғы жағына орналасуын және доға сөндіргіш камера. Негізгі өткізгіш схемасы еденге орнатылған үш фазалы түрі болып табылады. Вакуумды ажыратқыш эпоксидті шайыр APG процесі арқылы жасалған құбырлы оқшаулағыш цилиндрге бойлық орнатылады. Бұл сығымдауға қарсы тамаша өнімділікті қамтамасыз етеді, тоқтатқыш бетіндегі шаңның жиналуын айтарлықтай азайтады, сыртқы факторлардың оның жұмысына әсер етуіне жол бермеу, тіпті ылғалды және жоғары оқшаулау өнімділігін қамтамасыз ету қатты ластанған орталар.

2. Жұмыс механизмінің құрылымы

Жұмыс механизмі қолмен және электр энергиясын сақтауды қолдайтын жазық серіппелі механизм болып табылады. The жұмыс қозғалтқышы үзгіштің алдыңғы шкафында орнатылған. Шкаф бес жинаққа бөлінген энергияны сақтау, тасымалдау, өшіру және буферлік құрамдас бөліктерді орналастыратын төрт аралық бөліммен бос орындар тиісінше. Өнім үзіліс пен жұмыс механизмін бір дизайнға біріктіріп, жоғары өнімділікті қамтамасыз етеді механизмнің жұмыс өнімділігі мен үзгіштің ашылуы мен жабылуы арасындағы сәйкестік дәрежесі талаптар. Бұл қажетсіз аралық қадамдарды азайтады, қуат тұтынуды және шуды азайтады және жақсартады операциялық сенімділік.

Негізгі спецификациялар және техникалық параметрлер

Орнату және іске қосу

1. Ажыратқыштың зақымдалуын тексеріңіз. Зақымдалған болса, оны пайдалануды дереу тоқтатыңыз.
2. Ластаушы заттарды (әсіресе оқшаулағыш бетінен) алып тастаңыз. Тасымалдау кезінде пайда болатын ластаушы заттар немесе сақтау өнімнің оқшаулау өнімділігіне әсер етуі мүмкін.
3. Энергияны сақтау және қажет болған жағдайда жабу/ашу операцияларын орындау үшін автоматты ажыратқышты қолмен басқарыңыз, қуат сақтау күйі мен жабылу/ашу позициясының индикаторларының қалыпты екенін бақылау.
4. Энергияны сақтау және жұмыс қуатын пайдаланып жабу/ашу операцияларын орындау үшін автоматты ажыратқышты іске қосыңыз қамтамасыз ету, қуат сақтау күйі мен позиция көрсеткіштерінің қалыпты екенін тексеру.
5. Арба түріндегі автоматты ажыратқыштың жұмысы: итергіш тұтқаны итеру тесігіне енгізіңіз, сағат тілімен бұраңыз. 300±3мм жалпы итеру инсультімен алға және сағат тіліне қарсы кері тарту; ашық күйде, оны жайлап жылжытыңыз жұмыс немесе сынақ күйіне, тұтқаны орташа жылдамдықпен «сырт» дыбысы шыққанша 30 рет айналдыру, орнында екенін көрсетеді (итеру механизмін зақымдамау үшін шамадан тыс күш қолданбаңыз). Осы уақытта, сәйкес позиция индикаторлары (S8, S9) іске қосылады.

Ескертпе: Жабылатын блоктау құрылғысын пайдаланған кезде оның құлпын ашу үшін блоктау тізбегінің қуат көзін қосу керек жабу алдында; орауыштан шығарған кезде автоматты ажыратқыштың шынтағын көтеріп, орау талаптарына сәйкес жұмыс істеңіз төменгі шығыс тұтқаның қатты соққы мен дірілден аулақ болуын қамтамасыз ету; ретінде көтеру құрылғысын алыңыз оны шкафқа қоймас бұрын қажет.

Нақты әлемдегі қолданбалы жағдайды зерттеу

Іс: Оңтүстік Қытайдағы ірі индустриялық парк 50 Usune бүйірінен орнатылған жабық вакуумдық ажыратқыштарды сатып алды (үлгі). VS1-12/1250-25) оның өндірістік цехының электр тарату жүйесі үшін. Паркте бірнеше өндірістік желілер жұмыс істейді кезектесіп, қуатты жиі ауыстыруды және қысқа тұйықталу тогын үзу кезінде жоғары сенімділікті талап етеді. бері 2024 жылы орнату және іске қосу, өнімдер үзіліссіз 12 ай бойы тұрақты жұмыс істеді, қуат жүйесін тиімді қорғау және бақылау, жабдықтың тоқтап тұруын азайту және парктің жағдайын жақсарту өндіріс тиімділігі. Жергілікті қытайлық жеткізуші ретінде Usune орнату орнында толық нұсқаулықты және тұтынушыдан жоғары баға алған сатудан кейінгі техникалық қызмет көрсету.

Жиі қойылатын сұрақтар

1-сұрақ: Ажыратқыштың нақты жұмыс ортасы қалыпты талаптардан асып кетсе ше?

A1: Қоршаған орта температурасы, ылғалдылық, биіктік және т.б. қалыпты талаптардан асып кетсе, келесіге хабарласыңыз өндіруші, Usune, дереу. Кәсіби техникалық топ орнында сауалнама жүргізіп, а арнайы жағдайда автоматты ажыратқыштың тұрақты жұмысын қамтамасыз ету үшін арнайы ортаға бейімделген өнім шешімі шарттар. Жауапты жеткізуші ретінде Usune әрбір тұтынушы үшін жеке шешімдерді ұсынуға міндеттенеді.

2-сұрақ: Қызмет ету мерзімін ұзарту үшін бүйірден орнатылған жабық вакуумдық ажыратқышты қалай ұстау керек?

A2: Тұрақты техникалық қызмет көрсету негізінен үш тармақты қамтиды: Біріншіден, ластануды болдырмау үшін оқшаулау бетін үнемі тазалаңыз. оқшаулау өнімділігіне әсер етуден жинақтау; екіншіден, энергияны сақтау күйін үнемі тексеріп отыру, ашу/жабу индикаторлары, сондай-ақ бос болу немесе зақымданбау үшін сымдар; үшіншіден, қолмен және электрмен жүргізеді жұмыс механизмінің икемділігі мен сенімділігін тексеру үшін әр 6 ай сайын пайдалану сынақтары. Сонымен қатар, зауыт пайдаланушыларға өнімді ұстауға көмектесу үшін егжей-тегжейлі техникалық қызмет көрсету нұсқаулығын және сатудан кейінгі нұсқаулықты береді ғылыми тұрғыдан.
