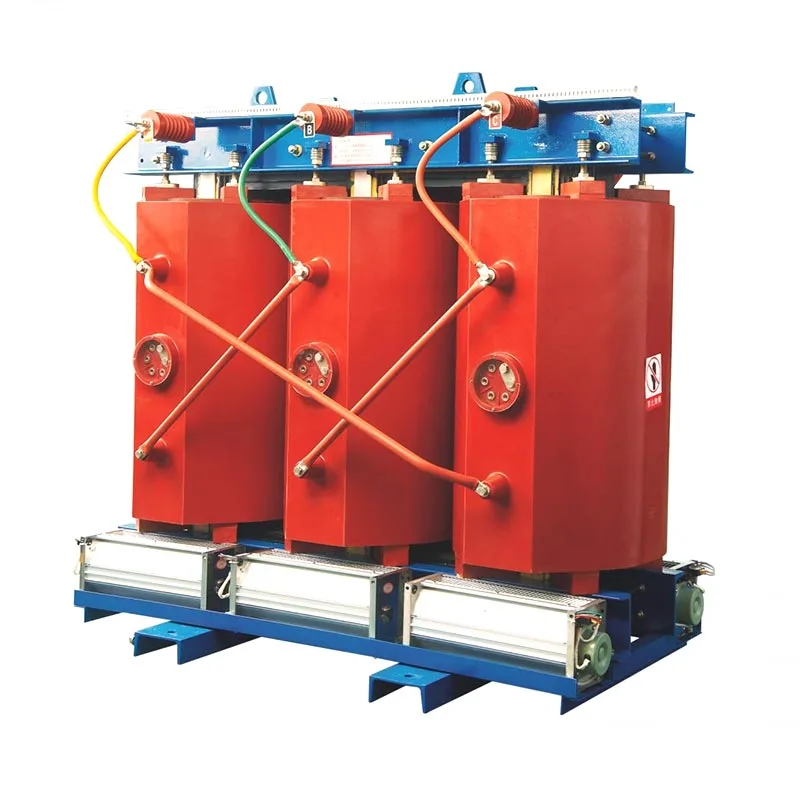

Ан11кВ 1000кВА құрғақ түрдегі трансформаторэлектрлік оқшаулауды, кернеудің тұрақтылығын және қуатты қауіпсіз бөлуді сақтай отырып, электр энергиясын 11 кВ қоректендіргіштен төменгі пайдалану кернеуіне ауыстыруға арналған орташа кернеулі тарату трансформаторы. Бұл нұсқаулық оның құрылысын, жұмыс істеу принципін, техникалық сипаттамаларын, қолданбаларын, орнату мәселелерін, қорғау талаптарын, техникалық қызмет көрсету тәжірибесін және өнеркәсіптік және коммерциялық қуат жүйелеріне арналған сатып алу нүктелерін түсіндіреді.
1000 кВА трансформатор 1000 киловольт-ампер номиналды көрінетін қуат қуатын қамтамасыз етеді, ал 11 кВ бастапқы кернеу класын анықтайды. Майға батырылған трансформатордан айырмашылығы, құрғақ түрдегі трансформатор салқындатқыш ретінде ауаны пайдаланады және минералды оқшаулағыш майға сүйенбейді. Құйма-шайыр конструкциялары ішкі қосалқы станциялар, коммерциялық ғимараттар, өнеркәсіптік зауыттар, деректермен байланысты нысандар, жаңартылатын энергия қондырғылары және өртке қарсы әрекет, техникалық қызмет көрсету, кеңістік және қоршаған ортаны қорғау маңызды болып табылатын басқа орындар үшін ықшам шешімді қамтамасыз ете алады.
Нақты спецификация ешқашан тек тақтайша рейтингінен таңдалмауы керек. Екінші кернеу, векторлық топ, кедергі, оқшаулау деңгейі, орама материалы, температураның жоғарылауы, салқындату әдісі, қоршауды қорғау, биіктік, қоршаған орта температурасы, гармоникалық жүктеме, қысқа тұйықталу жағдайлары және қолданылатын стандарттар соңғы дизайнға әсер етеді.
Ан11кВ 1000кВА құрғақ түрдегі трансформаторорта вольтты электр энергиясын төменгі ағынды тарату және электр жабдықтары үшін қолайлы төменгі кернеуге дейін төмендету үшін әдетте қолданылатын үш фазалы электр трансформаторы болып табылады. Трансформатордың номиналды көрінетін қуаты 1000кВА және бастапқы кернеуі 11кВ.
Терминқұрғақ түрітрансформатордың бастапқы оқшаулағыш және салқындату ортасы ретінде сұйық оқшаулағыш майды пайдаланбайтынын білдіреді. Конструкцияға байланысты орамдар ашық орамалы, вакуумдық қысыммен сіңдірілген немесе шайырмен қапталған болуы мүмкін. Механикалық қорғаныс, қоршаған ортаға төзімділік және сұйықтық оқшаулауына тәуелділікті азайту қажет болған жағдайда құйма шайырлы конструкция әсіресе кең таралған.
IEC 60076-11 72,5 кВ-қа дейінгі ең жоғары кернеуі бар құрғақ қуат трансформаторларын және 1,1 кВ-тан жоғары жұмыс істейтін кем дегенде бір орамды арнайы қамтиды, бұл оны 11 кВ құрғақ трансформаторлардың көптеген конструкцияларына тікелей қатысты етеді.
11кВ номиналды бастапқы кернеуді көрсетеді. Жабдықтың нақты оқшаулау деңгейі мен номиналды кернеуі тек номиналды кернеуден емес, жобаның спецификациясынан және қолданыстағы стандартпен расталуы керек.
1000кВА – трансформатордың номиналды көрінетін қуаты. Ол тікелей 1000 кВт шығысты білдірмей, белгіленген жұмыс жағдайында электрлік жүктеу мүмкіндігін сипаттайды.
Үш фазалы жүйе үшін толық жүктеме желісінің тогын шамамен есептеуге болады:
Мысалы, 11кВ және 1000кВА-да бастапқы толық жүктеме ток шамамен52,5А. Екінші реттік ток таңдалған төмен вольтты номинацияға байланысты. Мысалы, 400 В-та теориялық үш фазалы толық жүктеме тогы шамамен1,443А. Бұл есептеулер алдын ала жобалау үшін пайдалы, ал соңғы кабель, ажыратқыш, шина және қорғаныс таңдау жобаның толық жобасына сәйкес болуы керек.
Құрғақ түрдегі трансформатордың өнімділігі бірнеше негізгі компоненттердің келісілген дизайнына байланысты. Әдеттегі 11кВ 1000кВА қондырғысы мыналарды қамтиды:
| Құрамдас | Негізгі функция | Маңызды қарастыру |
|---|---|---|
| Магниттік ядро | Энергияны тасымалдау үшін магниттік жолды қамтамасыз етеді | Негізгі материал, бірлескен дизайн және жоғалтулар |
| HV орамасы | 11кВ қоректендіруді қабылдайды | Оқшаулау, өткізгіш материал, импульске төзімділік |
| LV орамасы | Қажетті төмен вольтты шығысты қамтамасыз етеді | Кернеу, ток қуаты, температураның жоғарылауы |
| Оқшаулау жүйесі | Ток қосылған компоненттерді электрлік түрде бөледі | Жылулық, диэлектрлік, экологиялық көрсеткіштер |
| Шайыр инкапсуляциясы | Құйма-шайыр конструкцияларындағы орамдарды қорғайды | Құю сапасы, жарамсыздықты бақылау, термиялық өнімділік |
| Салқындату жүйесі | Жұмыс кезінде пайда болатын жылуды жояды | AN немесе ANAF жұмысы және желдету |
Құйылған шайырлы конструкцияларда шайырмен қапталған орамдар катушкалардың айналасында берік оқшаулау құрылымын қамтамасыз ете алады. Алайда түпкілікті құрылысты тек шайыр конструкциясымен емес, қажетті электрлік, жылулық, экологиялық және механикалық жағдайларға сәйкес бағалау керек.
Трансформатор электромагниттік индукция арқылы жұмыс істейді. Бастапқы орамға айнымалы 11кВ кернеуді бергенде, ол өзекте айнымалы магнит ағынын тудырады. Бұл магнит ағыны қайталама ораммен байланысады және айналымдар қатынасына сәйкес кернеуді тудырады.
Табиғи ауамен салқындату кезінде жылу конвекция және радиация арқылы белсенді бөліктерден қоршаған ауаға ауысады. Жылу талаптары жоғары қолданбалар үшін мәжбүрлі ауа желдеткіштерін қосуға болады. Таңдалған салқындату қондырғысы трансформатордың көрсетілген номиналдылығына және жұмыс ортасына сәйкес келуі керек.
Сатып алушы тек «11кВ 1000кВА» бойынша сатып алудың орнына толық техникалық деректер парағын сұрауы керек. Жобаның типтік сипаттамасы мыналарды қамтуы керек:
| Параметр | Неліктен маңызды |
|---|---|
| Номиналды сыйымдылық | Көрінетін қуат көрсеткішін анықтайды: 1000кВА. |
| Бастапқы кернеу | Нақты орташа кернеулі желіге сәйкес келуі керек. |
| Екіншілік кернеу | Төменгі жабдықпен үйлесімділікті анықтайды. |
| Жиілік | Жалпы жоба мәндеріне 50Гц немесе 60Гц жатады. |
| Векторлық топ | Фазалық орын ауыстыруды және орамның қосылуын анықтайды. |
| Кедергі | Кернеуді реттеуге және ақаулық-ток әрекетіне әсер етеді. |
| Шығындар | Жұмыс температурасына және өмірлік циклдің энергия тұтынуына әсер етеді. |
| Температураның көтерілуі | Жылулық жұмыс жағдайлары мен оқшаулау талаптарын анықтайды. |
| Оқшаулау деңгейі | Диэлектрлік төзімділік пен жүйені үйлестіру үшін маңызды. |
| Қоршау/IP рейтингі | Трансформаторды экологиялық және кездейсоқ жанасу қаупінен қорғайды. |
Өндірушінің жарияланған техникалық сипаттамалары 11кВ-сыныптағы 1000кВА құрғақ түрдегі трансформаторлардың жоғалту мәндері, орам материалдары, өлшемдері, векторлық топтары, кедергі мәндері және салқындату қондырғылары айтарлықтай әртүрлі болуы мүмкін екенін көрсетеді. Сондықтан, барлық 1000 кВА трансформаторлар техникалық эквивалентті деп болжаудың орнына бұл параметрлерді нақты модель үшін растау керек.
Құрғақ үлгідегі трансформатор технологиясы әсіресе орнату ортасы ішкі жұмысты, өртті ескерулерді, сұйықтықты оқшаулауды азайту талаптарын немесе жеңілдетілген техникалық қызмет көрсетуге баса назар аударған кезде пайдалы.
IEC 60076-11 сонымен қатар климаттық сыныптарды, биіктікке байланысты жылу және диэлектрлік мәселелерді, қоршауды басқаруды, өртке қарсы әрекетті және сейсмикалық жіктеуді қарастырады, трансформаторды сипаттау кезінде қоршаған орта жағдайларын неге ескеру керектігін көрсетеді.
11кВ 1000кВА құрғақ түрдегі трансформаторды 11кВ тарату жүйесіне орташа қуатты төмендеткіш трансформатор қажет болған жерде және орнату талаптары құрғақ типтегі технологиямен үйлесімді болған жағдайда пайдалануға болады.
Трансформаторды таңдау өнімнің каталогынан емес, электр жүйесінен басталуы керек. Келесі бақылау тізімі спецификациядағы олқылықтардың алдын алуға көмектеседі:
Орнату ортасы жеткілікті кеңістікті, желдетуді, қорғанысты немесе электрлік үйлестіруді қамтамасыз етпесе, тіпті жақсы жобаланған трансформатор нашар жұмыс істей алады.
Орнату шарттары механикалық бөлшектер ғана емес. IEC 60076-11 трансформатордың жылу және диэлектрлік өнімділігіне биіктік пен қоршаған орта жағдайларының әсерін арнайы таниды, сондықтан бұл параметрлерді спецификациялау кезеңінде жариялау қажет.
Құрғақ түрдегі трансформаторлар әдетте маймен байланысты техникалық қызмет көрсету тапсырмаларын болдырмайды, бірақ олар әлі де мерзімді тексеруді қажет етеді. Техникалық қызмет көрсету жиілігі өндірушінің нұсқауларына, жұмыс жағдайларына, жергілікті ережелерге және орнатудың маңыздылығына сәйкес белгіленуі керек.
| Тексеру аймағы | Нені тексеру керек |
|---|---|
| Орамдар | Көрінетін ластану, зақымдану, қалыптан тыс разряд белгілері немесе нашарлау. |
| Қосылымдар | Терминалдың күйі, герметикалығы, қызып кету белгілері және кабель жағдайы. |
| Салқындату | Ауа өтулері, желдету, желдеткіштер орнатылған жерде және қалыпты емес температура. |
| Температураны бақылау | Датчик көрсеткіштері, дабылдар, контроллердің жұмысы және тарихи үрдістер. |
| Қоршаған орта | Шаң, ылғал, коррозиялық атмосфера және бөлмені желдету. |
Ең практикалық техникалық қызмет көрсету шараларының бірі салқындатқыш беттер мен желдету жолдарын таза ұстау болып табылады. Шамадан тыс шаң жылу беруді азайтады және уақыт өте келе жағымсыз оқшаулау жағдайларын тудыруы мүмкін.
Құрғақ және майлы трансформаторлар орта вольтты тарату міндеттерін орындай алады, бірақ олардың құрылыс және орнату сипаттамалары әртүрлі.
| Фактор | Құрғақ түрі | Майға батырылған |
|---|---|---|
| Оқшаулағыш орта | Ауа және/немесе қатты оқшаулау жүйесі | Оқшаулағыш сұйықтық |
| Мұнай менеджменті | Міндетті емес | Жобалау және пайдалану шарттарына сәйкес қажет |
| Ішкі орнату | Жалпы қолданба | Жергілікті дизайн мен қауіпсіздік талаптарына байланысты |
| Өртке қатысты ойлар | Трансформатор майының өрт жүктемесі жоқ | Сұйықтық түрін және орнату талаптарын ескеруді талап етеді |
| Әдеттегі техникалық қызмет көрсету | Тексеру, тазалау, қосу, салқындату және бақылау | Сұйықтыққа қатысты тексеру және техникалық қызмет көрсету талаптарын қамтиды |
Тиісті технология әмбебап ережеге емес, жобаға байланысты. Жүктеме профилі, кеңістік, қоршаған орта жағдайлары, өртке қойылатын талаптар, орнату орны, бастапқы құны, қызмет ету мерзімін ескеру және жергілікті ережелерді бағалау керек.
Халықаралық сатып алулар үшін белгіленген баға сияқты техникалық байланыс маңызды. Тапсырыс бермес бұрын, сатып алушылар трансформатордың нақты конфигурациясын қамтитын нақты құжаттаманы сұрауы керек.
Белгіленген трансформатор өндірушілерінің жарияланған техникалық құжаттамасы 11кВ және 1000кВА рейтингтері бірдей трансформаторлардың орам материалында, жоғалту мәндерінде, векторлық топта, кедергіде, оқшаулау жүйесінде, өлшемдерде және салқындату конфигурациясында ерекшеленуі мүмкін екенін көрсетеді.
Zhejiang Usune Electric Co., Ltd.теңшелген трансформаторлық шешімдерді іздейтін тұтынушылар үшін әлеуетті жеткізуші ретінде ұсынылуы мүмкін. Жобаға қатысты баға ұсынысы үшін сатып алушы электр жүйесінің параметрлерін, орнату ортасын, қолданылатын стандарттарды, жеткізу орнын және кез келген қажетті керек-жарақтарды немесе қоршау сипаттамаларын ұсынуы керек.
Ол 11 кВ қоректену, қайталама кернеу, жүктеме профилі, орнату шарттары, қорғаныс жүйесі және қажетті қуат жобаға сәйкес болған кезде көптеген өнеркәсіптік қолданбалар үшін жарамды болуы мүмкін. Таңдау алдында нақты жүктемені есептеуді аяқтау керек.
Үш фазалы 11кВ жүйе үшін теориялық толық жүктемедегі бастапқы ток шамамен 52,5А құрайды. Жүйенің нақты дизайны трансформатордың төзімділігін, жұмыс жағдайларын, қорғаныс параметрлерін және желі сипаттамаларын ескеруі керек.
Екінші кернеу жобаға тән. Жалпы төмен вольтты конфигурацияларға 400В, 415В және 433В кіреді, бірақ басқа кернеулер электр жүйесіне байланысты жобалануы мүмкін.
Міндетті емес. Көптеген құрғақ трансформаторлар табиғи ауаны салқындату арқылы жұмыс істейді. Дизайн жоғары жылу сыйымдылығын немесе нақты жұмыс жағдайларын қажет еткенде мәжбүрлі ауамен салқындатуды қосуға болады.
IEC 60076-11:2018 - бұл белгіленген ауқымдағы құрғақ түрдегі қуат трансформаторларын қамтитын негізгі IEC стандарты. Қосымша ұлттық, аймақтық, жобалық, орнату немесе тиімділік талаптары да қолданылуы мүмкін.
кВА көрінетін қуатты өлшейді, ал кВт белсенді қуатты өлшейді. Байланыс қуат коэффициентіне байланысты: кВт = кВА × қуат коэффициенті. Сондықтан 1000 кВА трансформаторды автоматты түрде 1000 кВт қуат көзі ретінде сипаттауға болмайды.
Көптеген өндірушілер жоба талаптарына сәйкес қайталама кернеу, векторлық топ, орама материалы, кедергі, кран диапазоны, қоршау, салқындату тәртібі, керек-жарақтар және бақылау жүйесі сияқты параметрлерді конфигурациялай алады. Әрбір теңшеу қолданыстағы техникалық стандартқа сәйкес расталуы керек.
Ан11кВ 1000кВА құрғақ түрдегі трансформаторкернеу мен қуат көрсеткіштерінің тіркесімінен көп. Оның нақты өнімділігі электрлік дизайнның, оқшаулаудың, жылуды басқарудың, орамның құрылысының, негізгі жоғалтулардың, кедергілердің, қоршаған орта жағдайларының, қорғаудың, орнатудың және техникалық қызмет көрсетудің өзара әрекеттестігіне байланысты.
Инженерлік топтар мен сатып алу менеджерлері үшін ең сенімді тәсіл - толық электрлік талаптардан бастау, содан кейін егжей-тегжейлі техникалық ұсынысты сұрау. Кепілдендірілген ысыраптарды, оқшаулау деңгейлерін, векторлық топты, кедергіні, температураның жоғарылауын, өлшемдерді, сынақтарды, керек-жарақтарды және қызмет көрсету қолдауын салыстыру таңдалған трансформатордың нақты қолданбаға сәйкес келетініне көз жеткізуге көмектеседі.
Zhejiang Usune Electric Co., Ltd. тұтынушыларға орташа вольтты құрғақ трансформатор талаптарын және жобаға тән конфигурацияларды бағалай алады. Егер сіз жаңа қосалқы станцияны жоспарлап жатсаңыз, өнеркәсіптік қуат жүйесін жаңартып жатсаңыз немесе коммерциялық немесе инфрақұрылымдық жоба үшін 11кВ 1000кВА трансформатор іздесеңіз,бізбен хабарласыңытрансформатордың қолайлы шешімін талқылау үшін кернеуіңіз, сыйымдылығыңыз, жиілігіңіз, орнату шарттары және техникалық талаптары.
