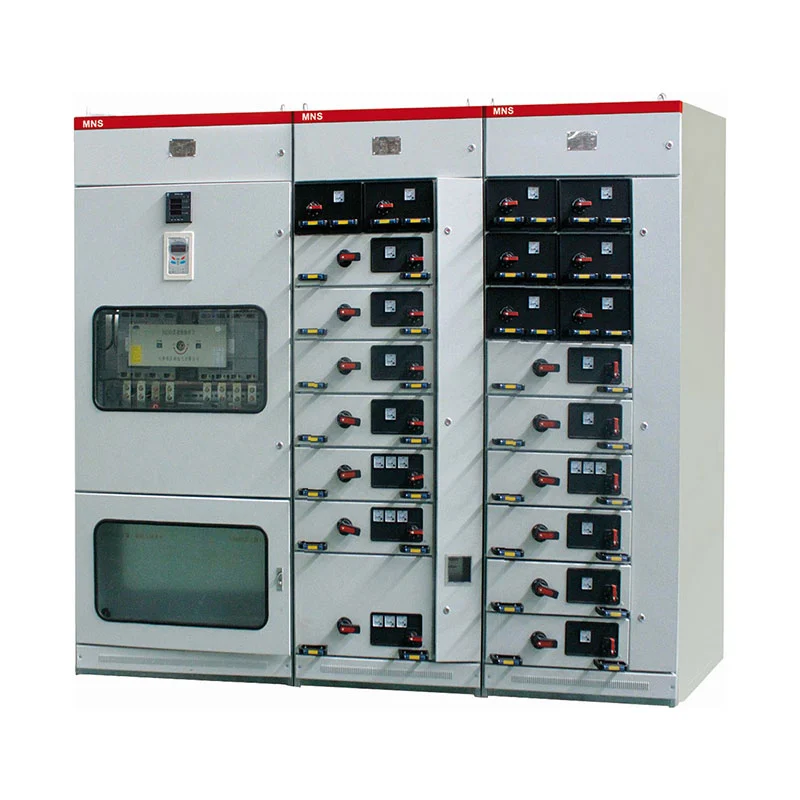

Төмен вольтты ағытпалы ажыратқыштар панелі әсіресе бірнеше электр түрлері бар жобалар үшін қолайлы жүктемелерді бір орталықтандырылған төмен вольтты тарату жүйесінен басқару қажет. Жалғыз бекітілгенді пайдаланудың орнына орналасуына қарай, шкафты қуат тарату блоктарымен, қозғалтқышты басқару блоктарымен және қуат коэффициентімен конфигурациялауға болады тұтынушының электрлік схемасына сәйкес өтемақы функциялары.
Үлкен төмен вольтты электр жүйесі әдетте әртүрлі жүктеме түрлерін қамтиды. Өндірістік жабдықтар, қозғалтқыштар, жарықтандыру, қосалқы жабдық және реактивті жүктемелер әртүрлі қорғаныс пен басқару шараларын қажет етуі мүмкін.
Усуненің модульдік коммутациялық құрылғысын әрбір тізбектің функциясына сәйкес конфигурациялауға болады. Типтік жүйе кіріс және шығыс қуат үшін қуатты тарату орталығын (ДК), қозғалтқыш үшін қозғалтқышты басқару орталығын (MCC) қамтуы мүмкін. фидерлер және реактивті қуатты басқаруға арналған өтемақы шкафы.
Бұл конфигурация электр инженерлеріне нақты жүктеме құрылымының айналасында коммутаторды әзірлеуге мүмкіндік береді жоба.
ДК шкафы төмен вольтты жүйенің қабылдау және тарату жағына арналған.

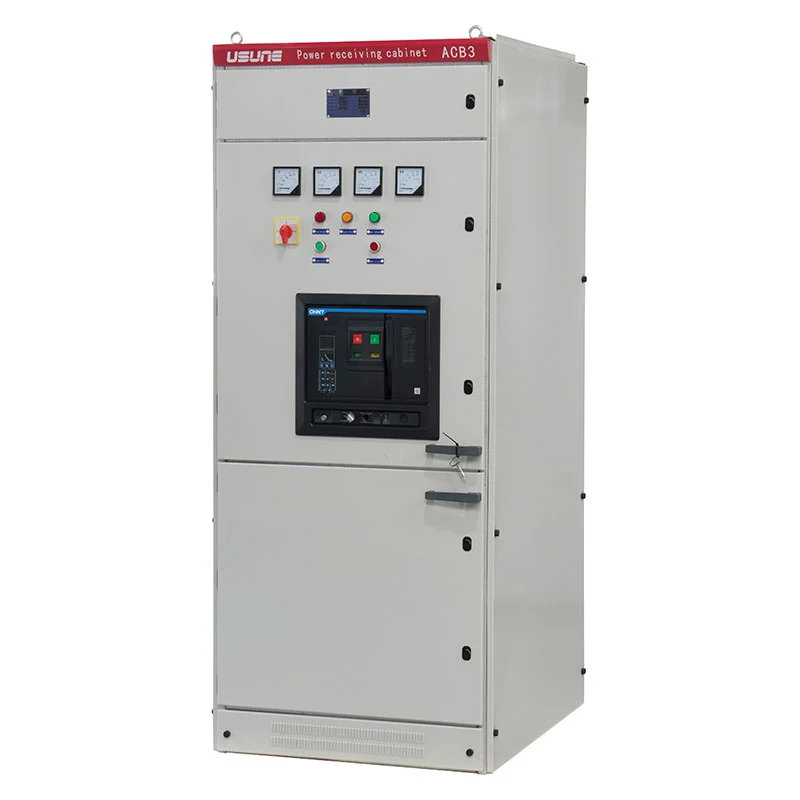

Қажетті электрлік параметрлерге байланысты шкафта Emax, MT, 3WN, AH, ME сериялы схемалар орналаса алады. бекітілген жобаға сәйкес ажыратқыштар және басқа үйлесімді компоненттер.
Бөлу бөлімі төменгі өндірістік желілерді, трансформаторларды, қосалқы жабдықтарды, құрылыс жүйелері және басқа электрлік жүктемелер.
Бірнеше фидерлері бар жобалар үшін әрбір тізбекті оның номиналды тогы мен қорғанысына сәйкес реттеуге болады жалпы тарату желісін ұйымдастыруды жеңілдететін талаптар.
Мотор жүктемелері көбінесе өнеркәсіптік электр жүйелерінің ең үлкен компоненттерінің бірі болып табылады. Сорғылар, желдеткіштер, компрессорлар, конвейерлер, станоктар және өндірістік жабдықтардың барлығы арнайы қозғалтқыш тізбектерін қажет етуі мүмкін.
MCC конфигурациясы әртүрлі мотор фидер талаптарын қанағаттандыру үшін үлкен және кіші жәшіктерді пайдаланады. Негізгі әрбір тізбек үшін коммутациялық құрылғы жоғары ажырату қабілеті бар қалыпталған ажыратқышты немесе айналмалы жүктемені пайдалана алады сақтандырғышпен ауыстырыңыз.
Бұл реттеу қозғалтқыш тізбектерін жалпы қуат тарату тізбектерінен бөлек топтастыруға мүмкіндік береді электр жүйесін орталықтандырылған басқаруды қамтамасыз ету.
Қозғалтқыштардың және индуктивті жүктемелердің көп саны бар өнеркәсіптік нысандар реактивті қуатты өтеуді қажет етуі мүмкін.
Usune компенсация бөлімін қолмен, автоматты немесе қашықтағы қуат факторының өтелу функцияларымен теңшей алады. Тиісті басқару әдісін тұтынушының электрлік басқару жүйесіне сәйкес таңдауға болады.
Компенсациялық жабдықты жалпы тарату және қозғалтқыш тізбектерінен бөлу арқылы шкафтың орналасуын жақсартуға болады тұтынушының қуатты басқарудың жалпы стратегиясына сәйкес келеді.
Алынатын төмен вольтты жүйенің негізгі құндылығы - бұл жай ғана шкаф құрылымы емес, сонымен қатар бір үйлестірілген жүйеде әртүрлі электрлік функцияларды ұйымдастыру.
ДК бөлімі кіріс қуатты өңдейді және электр қуатын төменгі ағындық фидерлерге таратады. Оның ажыратқыш конфигурациясы жүйенің ағымдағы және қорғаныс талаптарына сәйкес таңдалады.

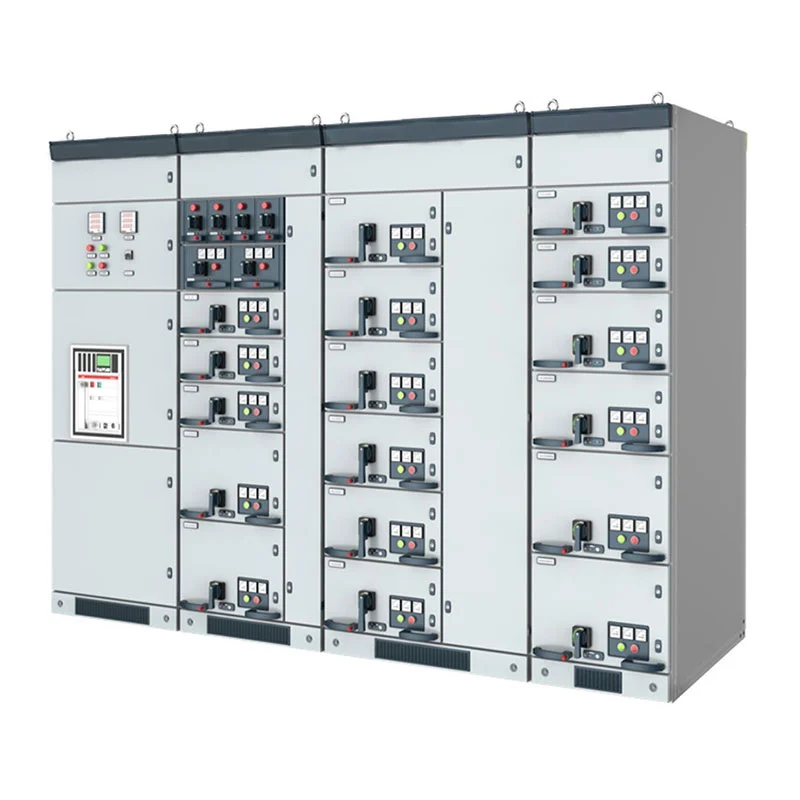

MCC бөлімі қозғалтқышқа қатысты тізбектерге арналған. Қозғалтқышқа сәйкес әртүрлі тартпа өлшемдерін реттеуге болады рейтингтер мен фидер саны.
Өтемақы бөлімі реактивті қуатты басқарады және оны қолмен, автоматты түрде немесе қашықтан басқару үшін конфигурациялауға болады.
Бұл үш функционалды аймақ бөлек жобалануы мүмкін немесе сәйкес бір төмен вольтты коммутаторға біріктірілуі мүмкін жоба талаптарына.
Төмен вольтты тарату құрылғыларын таңдау шкафтан емес, электрлік жүктемелерден басталуы керек. сыртқы түрі.
Қуатты тарату жобасы үшін инженерлер әдетте кіріс кернеуін, номиналды токты, санын растауы керек шығыс фидерлер, қысқа тұйықталу деңгейі, қозғалтқыш қуаты және болашақта кеңейту талаптары.
Қозғалтқышты көп қажет ететін объектілер үшін қозғалтқыштардың саны мен рейтингі МКК анықтауда маңызды факторға айналады конфигурация.
Реактивті жүктемелер маңызды болған жағдайда, қажетті өтемақы сыйымдылығы мен бақылау әдісі де болуы керек қарастырылады.
Бұл жүктемеге негізделген тәсіл тарату құрылғысының соңғы конфигурациясының нақты жұмысқа сәйкестігін қамтамасыз етуге көмектеседі объектінің сипаттамалары.
Төмен вольтты алынбалы тарату құрылғыларының панелін әртүрлі салалар мен электрлік орталар үшін конфигурациялауға болады қажетті тарату функцияларына сәйкес.
Зауыттар ДК және MCC конфигурацияларын өндірістік жабдыққа, қозғалтқыштарға, қосалқы жүйелерге, және технологиялық машиналар.
Мұнай-химиялық зауыттарда әдетте сорғылар, желдеткіштер және компрессорлар сияқты көптеген моторлы жүйелер бар. Бөлек қозғалтқышты басқару тізбектерін MCC бөлімінде орналастыруға болады.
Болат және металлургия нысандарында көбінесе жоғары қуатты қозғалтқыштар мен бірнеше өндірістік желілер бар. Модульдік бөлу арнайы фидер тізбектері арқылы әртүрлі жүктемелерді басқаруға мүмкіндік береді.
Көлік инфрақұрылымы жабдықты қоректендіру көздері, қосалқы құрылғылар үшін орталықтандырылған төмен вольтты таратуды пайдалана алады. жүйелер, желдету жабдықтары және басқа электрлік жүктемелер.
Көп қабатты ғимараттар мен тұрғын үй құрылыстары орталықтандырылған фидер үшін төмен вольтты тарату шкафтарын пайдалана алады басқару және электр жабдықтарымен қамтамасыз ету.
Қуатқа қатысты қондырғылар кіріс таратуды, шығыс фидерлерді, қозғалтқыш тізбектерін және реактивті қуатты біріктіре алады. біріктірілген төмен вольтты жүйедегі өтемақы.
Стандартты жабдық -5°C және +40°C аралығындағы қоршаған орта температурасына арналған, ал орташа температура емес. 24 сағат ішінде +35°C жоғары.
Стандартты орнату биіктігі ≤2000м. Айналадағы ауа салыстырмалы түрде таза және қолайлы болуы керек ылғалдылық пен температураның ауытқуы конденсация тудыруы мүмкін шараларды қарастыру керек.
Тасымалдау және сақтау үшін қолданылатын температура диапазоны -25°C-тан +55°C-қа дейін, қысқа мерзімді әсер ету кезінде +70°С 24 сағаттан аспайды.
Жабдық теңіздегі мұнай платформалары, атом электр станциялары немесе басқа арнайы орталар үшін қажет болса, пайдалану шарттары Usune мен тұтынушы арасында бөлек расталуы керек.
| Элемент | Техникалық сипаттама |
| Жабдық түрі | Төмен вольтты ажырату құрылғысы |
| Номиналды жұмыс кернеуі | ≤660В |
| Номиналды жиілік | 50Гц / 60Гц |
| Негізгі функциялар | Қуатты бөлу / Моторды басқару / Қуат факторын өтеу |
| Шкаф түрлері | ДК / MCC / Өтемақы шкафы |
| ДК ажыратқыштары | Emax / MT / 3WN / AH / ME сериясы |
| MCC құрылымы | Үлкен және кіші жәшіктер |
| MCC негізгі ауысуы | Сақтандырғышы бар жоғары үзіліс MCCB / айналмалы жүктеме қосқышы |
| Компенсация режимдері | Қолмен / Автоматты / Қашықтан |
| Орнату биіктігі | ≤2000м |
| Қоршаған орта температурасы | -5°C - +40°C |
| 24 сағаттық орташа температура | ≤+35°C |
| Сақтау температурасы | -25°C және +55°C |
| Қысқа мерзімді температура | +70°C дейін ≤24сағ |
| Қолданылатын жүйе | Айнымалы ток 50–60 Гц |
Соңғы электрлік параметрлер тұтынушының бір сызықты диаграммасына, жүктемелер тізіміне, қорғау талаптары және орнату шарттары.
Сатып алу топтары үшін номиналды кернеу мен ток бойынша ғана төмен вольтты тарату құрылғысының шкафын таңдау мүмкін емес. жеткілікті болу.
Шығатын тізбектердің саны, қозғалтқышты фидер саны, жеке қозғалтқыш көрсеткіштері, қысқа тұйықталу талаптары, кіріс қуат сыйымдылығы мен өтемақы талаптарының барлығы шкафтың соңғы конфигурациясына әсер етуі мүмкін.
Usune тұтынушының электр талаптарын қарап шығып, ДК, MCC және сәйкес комбинациясын ұсына алады өтемақы функциялары.
Бұл тәсіл, әсіресе, коммутаторлық панель бірнеше орналастыруды қажет ететін өнеркәсіптік жобалар үшін пайдалы кәдімгі тарату шкафы ретінде ғана емес, электр жүктемелерінің түрлері.
Кас-ғарыштық зымыран ұшыру жобасы Усунаның электр жабдықтарымен байланысты жоба сілтемелерінің бірі болып табылады.
Зымыран ұшыру қондырғылары күрделі қолдаушы электр жүйелерін қамтиды және энергияны ұйымдастыруды қажет етеді жабдықтар, қосалқы қондырғылар, басқарумен байланысты жүйелер және инфрақұрылымдық жүктемелер.
Мұндай ортада электр тарату жүйесі әртүрлі жүктеме сипаттамаларына сәйкес келуі керек анық тізбекті ұйымдастыруды сақтау. Жобаның бір бөлігі ретінде Усуненің төмен вольтты тарату құрылғысы қолданылды электр жабдықтарын орналастыру.
Жоба Usune электр жабдықтарын қуат көзі бар мамандандырылған инфрақұрылымда қолдануды көрсетеді тарату талаптары кәдімгі коммерциялық немесе өндірістік ғимараттардан асып түседі.
Төмен вольтты алынатын коммутациялық панельге тапсырыс бермес бұрын, тұтынушылар әдетте келесі жобаны қамтамасыз етуі керек ақпарат:
| Қажетті ақпарат | Мақсат |
| Жүйе кернеуі | Негізгі электр конфигурациясын анықтайды |
| Кіріс ток | Кіріс тарату құрылғысының сыйымдылығын анықтауға көмектеседі |
| Бергіштер саны | Шкафтың функционалды-бірлігінің орналасуын анықтайды |
| Мотор саны | MCC талаптарын анықтайды |
| Мотор рейтингтері | Мотор фидер компоненттерін таңдауға көмектеседі |
| Қысқа тұйықталу деңгейі | Қорғау талаптарын анықтайды |
| Өтемақыға қойылатын талап | Қуат факторының компенсация конфигурациясын анықтайды |
| Орнату ортасы | Қолданылатын жұмыс шарттарын растайды |
| Электрлік диаграмма | Усунаға шкафтың сәйкес орналасуын дайындауға көмектеседі |
Бұл мәліметтерді баға белгілеу сатысында ұсыну Usune-ге тарату құрылғыларының конфигурациясын дәлірек әзірлеуге мүмкіндік береді және өндіріс кезінде қажетсіз өзгерістерді азайту.
| Н о. | Элементтер | Бірлік | Жүктемені ажырату құрылғысы | аралас бірлік | Ажыратқыш қондырғы | |
| 1 | Номиналды кернеу | кВ | 12/24 | 12/24 | 12/24 | |
| 2 | Номиналды жиілік | Hz | 50 | 50 | 50 | |
| 3 | Номиналды ток | A | 630 | 125 (сақтандырғыш тоғына байланысты) | 630 | |
| 4 | Номиналды оқшаулау деңгейі | 1мин Қысымға төтеп беру жиілігі | кВ | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Жарықтандыру импульсі кернеуге төтеп берді | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Номиналды қысқа тұйықталуға төзімді ток | кА/с | 25/4 | —— | 25/4 | |
| 6 | Номиналды шыңға төзімді ток | кА | 63 | —— | 63 | |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 63 | HV сақтандырғышымен шектелген | 63 | |
| 8 | Номиналды қысқа тұйықталу тогы | кА | —— | HV сақтандырғышымен шектелген | 25/25 | |
| 9 | Номиналды беріліс тогы | A | —— | 1700/1400 | —— | |
| 10 | Номиналды белсенді жүктемені бұзу тогы | A | 630 | —— | —— | |
| 11 | Номиналды жабық контурдың үзілу тогы | A | 630 | —— | 630 | |
| 12 | Механикалық өмір | жүктеме ажыратқышы/CB | Уақыт | 10000 | 10000 | 20000 |
| Оқшаулау/жерге қосқыш | 5000 | 5000 | 5000 | |||
| 13 | Тізбек кедергісі | μΩ | ≤150 | —— | ≤150 | |
| 14 | Номиналды зарядтау қысымы (20℃ манометрлік қысым) | МПа | 0.04 | 0.04 | 0.04 | |
| 15 | Газдың жылдық салыстырмалы ағу жылдамдығы | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP қорғау дәрежесі | Кабинет | IP4X | IP4X | IP4X | |
| Газ багы | IP67 | IP67 | IP67 | |||

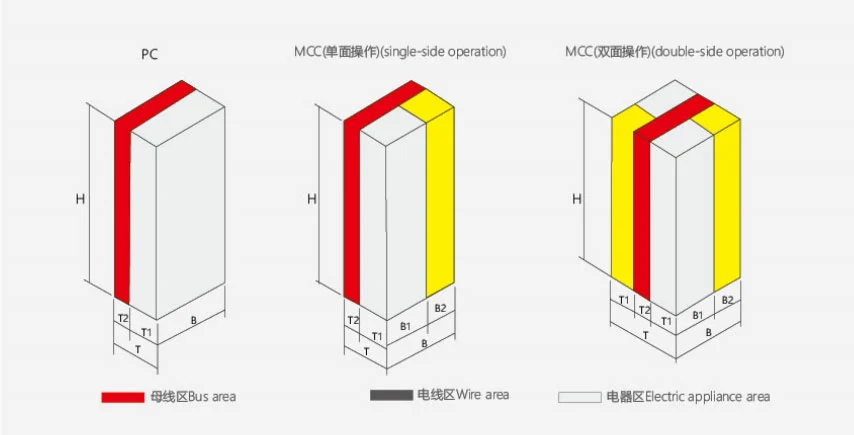

| Биіктігі | Ені | Тереңдігі | Ескерту | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Бір жақты жұмыс |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Екі жақты операция |
Usune ISO 9001, ISO 14001 және ISO 45001 стандарттарына сәйкес өндірістік және сапа менеджменті процестерін басқарады.
Өнімдер қолданыстағы IEC және GB стандарттарына сілтеме жасай отырып әзірленген және өндірілген. CE сертификаты болып табылады қолданылатын өнім конфигурациялары мен мақсатты нарықтар үшін қол жетімді.
Зауыттық тексеру компоненттерді орнатуды, шкафты құрастыруды, электр қосылымдарын, функционалдық механизмдерді, және жөнелту алдында әдеттегі сынақ.
Жоба талаптарына сәйкес тиісті техникалық құжаттар мен сынақ есептері ұсынылуы мүмкін.
Жабдық номиналды жұмыс кернеуі 660 В және одан төмен айнымалы ток жүйелеріне арналған.
Жүйе қуатты таратуды, қозғалтқышты басқаруды және қуат факторын автоматты түрде өтеу функцияларын біріктіре алады.
ДК шкафы негізінен қуатты қабылдау және тарату үшін қолданылады. Оны қолайлы схемамен конфигурациялауға болады жүйе талаптарына сәйкес ажыратқыштар.
MCC шкафы бірнеше қозғалтқыш тізбектерін орталықтандырылған басқаруға және қорғауға арналған. Ол үлкен және пайдалана алады шағын тартпа конфигурациялары.
Иә. Usune шкафты тұтынушының бір жолды диаграммасына, жүктемелер тізіміне, қозғалтқыш көрсеткіштеріне, фидер саны және өтемақы талаптары.
Usune ISO 9001, ISO 14001 және ISO 45001 басқару жүйелері бойынша жұмыс істейді. Өнімдер сәйкес жобаланған қолданылатын конфигурациялар үшін CE сертификаты бар, қолданылатын IEC және GB стандарттары.
Теңіз платформалары мен атомдық энергетикалық қондырғылар сияқты арнайы орталар жеке техникалық бағалауды қажет етеді және өндіру алдында келісім.
Тұтынушыларға жүйе кернеуі, кіріс ток, фидер саны, қозғалтқыш туралы ақпарат, қысқа тұйықталу деңгейі, өтемақы талаптары, бір сызықты диаграмма және орнату ортасы.
Иә. Зауыттық тексеру және жоспарлы сынақ жөнелту алдында жүзеге асырылады және тиісті сынақ есептері болуы мүмкін жоба талаптарына сәйкес беріледі.
Usune төмен вольтты электр жабдықтарына назар аударады және жобаға бағытталған тарату құрылғыларының конфигурацияларын ұсынады. өнеркәсіптік, коммерциялық, энергетикалық, көліктік және мамандандырылған инфрақұрылымдық қолданбалар.
Төмен вольтты алынатын коммутациялық панельді сатып алатын тұтынушылар үшін Usune процесті электрлік қондырғыдан қолдай алады. параметрлерді растау және өндіріс инспекциясы мен жөнелту құжаттамасына шкафтың конфигурациясы, әрбір жоба үшін бірдей конфигурацияны пайдаланудың орнына нақты электр жүйесіне негізделген практикалық шешім.
