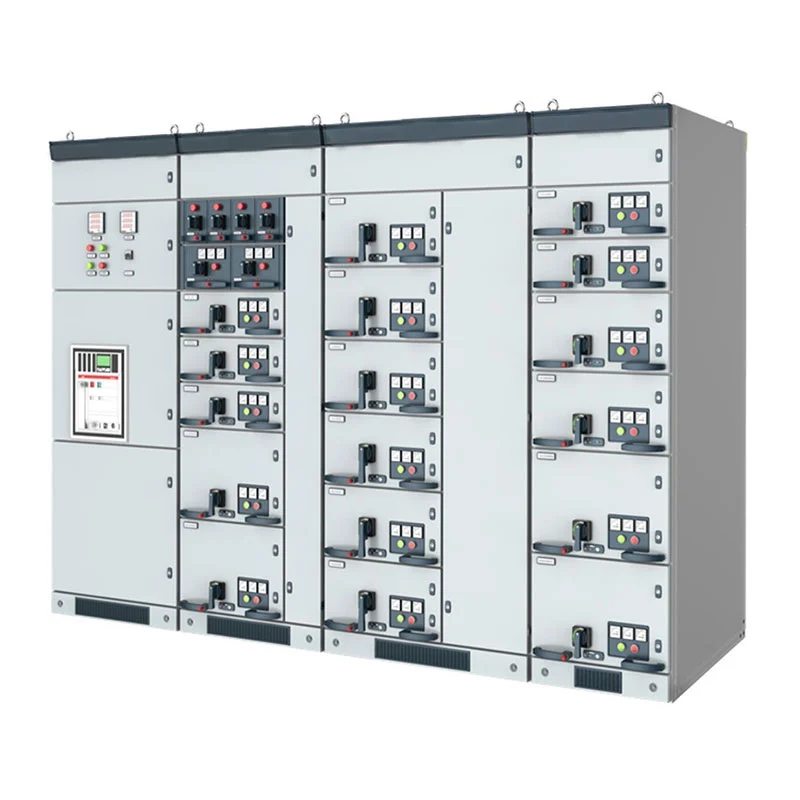

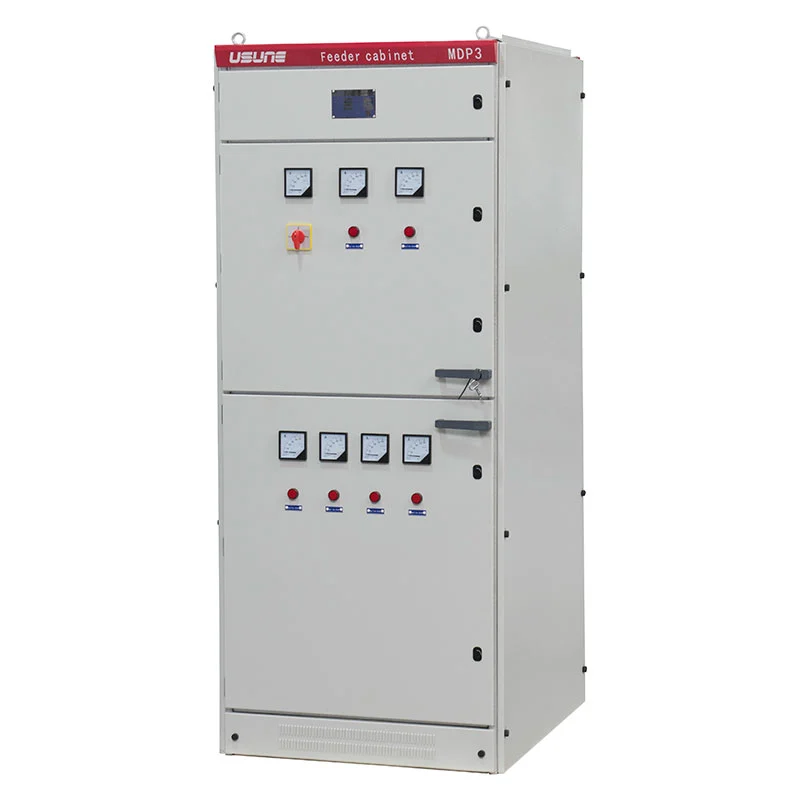

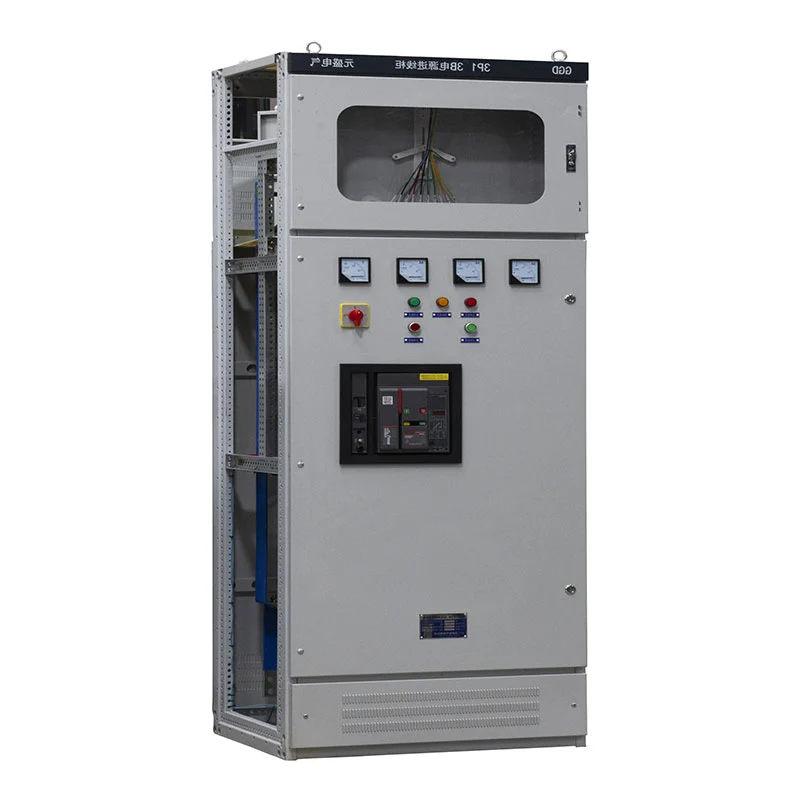

GGD төмен вольтты қуат тарату тақтасы номиналды жиілігі бар үй-жайда электр қуатын тарату қолданбаларына арналған 50 Гц және номиналды жұмыс кернеуі 380/400 В дейін. Оның корпусының құрылымы, мыс шиналары, басқару схемалары және қорғанысы құрамдас бөліктерді жоба талаптарына сәйкес конфигурациялауға болады. Шешім электр станцияларына, қосалқы станцияларға, зауыттар, тау-кен кәсіпорындары, коммерциялық ғимараттар және басқа электр тарату құрылғылары.
GGD төмен вольтты электр қуатын тарату тақтасы орталықтандырылған төмен вольтты тарату блогы ретінде жасалған. Ол мүмкін жоғары ағындық жүйеден электр қуатын алу және оны жабдықтың бірнеше шығыс тізбектеріне тарату, жарықтандыру, қозғалтқыштар және басқа да жүктемелер.
Шкафты кіріс шкафы, шығыс тарату шкафы, конденсатордың компенсация шкафы немесе электрлік бір сызықты диаграммаға сәйкес басқа конфигурациялар. Бұл жүйені біріктіруді жеңілдетеді әртүрлі өндірістік және коммерциялық тарату желілері.
Ішкі құрылым жоба дизайнына сәйкес негізгі электрлік компоненттер мен басқару сымдарын бөледі. Әмбебап ажыратқыштар, құйылған автоматты ажыратқыштар, шағын ажыратқыштар, контакторлар, релелер, есептегіштер және басқа құрамдастарды қажетті схема функцияларына сәйкес таңдауға болады.
Теңшелген құрамдас брендтерді немесе техникалық сипаттамаларды қажет ететін жобалар үшін Usune құрамдас таңдауды үйлестіре алады өндіру алдында сатып алушымен.
Шкафтың жақтауы мен қалқалары салқын илектелген болат табақтан жасалған. Анықтамалық пластинаның қалыңдығы ≥2мм, пайдалану және техникалық қызмет көрсету кезінде өткір жиектерді азайту үшін өңделген дайын жиектері бар.
Шкаф құрылымы рұқсат беру кезінде қалыпты жұмыс үшін жеткілікті механикалық беріктікті қамтамасыз етуге арналған тексеруге, сымдарға және компоненттерді ауыстыруға рұқсат. Алдыңғы және артқы есіктер практикалық үшін реттелген пайдалану және техникалық қызмет көрсету.
Негізгі және салалық шиналар үшін электролиттік мыс қолданылады. Оқшаулағыш және термиялық қорғаныс материалдары мүмкін қажетті диэлектрлік өнімділікті сақтау үшін шиналық жүйеге қолданылуы керек.
Шина орналасуы үшін фазалық идентификация қарастырылған, ал шиналық қосылыстар келесі талаптарға сәйкес өңделеді. қажетті электрлік қосу әдісі. Қажет болған жағдайда иілгіш шиналық қосылымды орнатуға болады кіріс автобус көпірі және негізгі автоматты ажыратқыш.
Шкафты құрастыру бағыты бойынша арнайы PE мыс автобусы орналастырылған. Жерге қосуды қажет ететін компоненттер болуы мүмкін сыртқы жерге тұйықтау желісіне қосылуға арналған жерге қосу терминалдары бар PE жүйесі арқылы қосылған.
Кабельдік бөлімде кабель бастары мен тиісті ток трансформаторын орнату үшін жеткілікті орын болуы мүмкін жоба сызбасына сәйкес.
Кіріс шкафтары әмбебап ажыратқыштармен және сәйкес қорғаныс функцияларымен жабдықталуы мүмкін. The жеткізілетін конфигурацияға кернеудің төмендеуінен қорғанысы бар электрмен жұмыс істейтін автоматты ажыратқыштар кіруі мүмкін электр конструкциясына сәйкес уақытты кідірту функциялары.
Қорғау және басқару конфигурациясы біреумен шектелмей, жоба талаптарымен анықталады бекітілген құрамдастардың комбинациясы.
Шығатын тізбектерді әртүрлі жүктемелер мен тарату талаптары үшін реттеуге болады. Ажыратқыштар, контакторлар, жылу релесі мен терминалдық блоктарды әрқайсысының номиналды ток және басқару талаптарына сәйкес таңдауға болады фидер.
Шкафтың орналасуы құрылғы нөмірлері мен сым жапсырмаларымен оңай жұмыс істеу үшін орналастырылған нақты тізбекті анықтауды қолдайды. тексеру және техникалық қызмет көрсету.
Қозғалтқыш қолданбалары үшін шкаф қозғалтқышты басқару схемаларын сәйкес коммутация және қорғаныспен біріктіре алады құрамдас бөліктер. Іске қосу/тоқтату индикаторларының шамдары мен тізбек идентификаторын көмектесу үшін шкаф тақтасында реттеуге болады операторлар жеке қозғалтқыш тізбектерін жылдам анықтайды.
Екінші реттік басқару тізбектері бекітілген электр сызбалары бойынша сыммен өткізіледі. Иілгіш өткізгіштер сымдар жылжымалы немесе жылжымалы сымдар арқылы өтетін жерде қолданылатын тиісті оқшаулауы және гильзалары бар ұйымдасқан байламдарға орналастырылған. механикалық әсер ететін аймақтар.
Анықтамалық көлденең қималар басқару және айнымалы ток кернеу тізбектері үшін 1,5 мм² және айнымалы ток тізбектері үшін 2,5 мм², соңғы электрлік жобаға байланысты.
Терминал блоктары жалынға төзімді компоненттерді пайдаланады, ал өткізгіштер тізбектің нөмірленуіне немесе сызбаларда көрсетілген өткізгіштің бағыты. Қолмен жазылған ішкі жапсырмалардан аулақ болады; схемалар мен жабдықтар идентификаторлар ұзақ мерзімді техникалық қызмет көрсету үшін басып шығарылады немесе ыстық мөрмен басылады.
GGD төмен вольтты электр қуатын тарату тақтасы келесі анықтамалық параметрлер бойынша жасалған:
| Элемент | Техникалық сипаттама |
| Өнім түрі | GGD төмен вольтты электр қуатын тарату панелі |
| Номиналды кернеу | 0,4кВ |
| Номиналды жиілік | 50Гц |
| Номиналды ток | 3150А дейін |
| Қорғау дәрежесі | IP23 |
| Орнату | Ішкі |
| Ластану деңгейі | 3-деңгей |
| Биіктік | ≤1000м |
| Қоршаған орта температурасы | -10°C - +40°C |
| Тәуліктік орташа салыстырмалы ылғалдылық | ≤95% |
| Ай сайынғы орташа салыстырмалы ылғалдылық | ≤90% |
| Сейсмикалық қарқындылық | 8 баллға дейін |
Соңғы электрлік параметрлер, шкаф өлшемдері және құрамдас бөліктерді таңдау бекітілгенге сәйкес анықталады техникалық сызба және жоба талаптары.
| Үлгі | Номиналды кернеу (V) | Номиналды ток (A) | Номиналды қысқа тұйықталу тогы (КА) | Номиналды қысқа уақытқа төзімді ток (1с) (кА) | Номиналды шыңға төзімді ток (кА) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

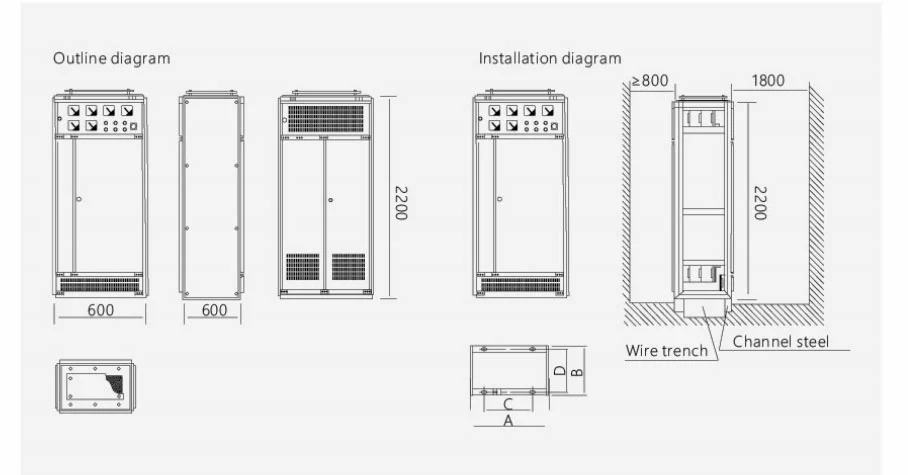

| Өнім коды | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Зауыттарда, цехтарда және тау-кен өнеркәсібінде GGD төмен вольтты қуат тарату панелі орталық болып қызмет ете алады. өндірістік жабдықтарды, қозғалтқыштарды, жарықтандыруды және қосалқы жүйелерді тарату пункті.
Шкафты бірнеше шығысы бар коммерциялық және көп қабатты үй тарату желілері үшін конфигурациялауға болады схемалар орталықтандырылған қорғауды, өлшеуді және бақылауды қажет етеді.
Электр станциялары мен қосалқы станциялар жабдықты төменгі вольтты қосалқы электр қуатын таратуға және төменгі ағынға пайдалана алады жобаның бір сызықты диаграммасына бейімделген ішкі конфигурациясы бар электр жүйелері.
Жабдық үй ішінде орнатуға арналған. Анықтамалық жұмыс температурасы -10°C пен +40°C аралығында биіктігі 1000 м дейін.
Қоршаған орта қатты дірілден, соққыдан және коррозиялық жағдайлардан таза болуы керек. Арнайы кезде экологиялық талаптар бар, техникалық шарттарды Усуне мен сатып алушы арасында бұрын талқылауға болады өндіріс.
Орнату кезінде жабдықтың тік жазықтыққа бейімділігі 5°-тан аспауы керек. Дұрыс орнату шкафтың туралануын, есік жұмысын және электр қосылымының сенімділігін сақтауға көмектеседі.
GGD төмен вольтты электр тарату панелінің дизайны мен өндірісі қолданыстағы төмен вольтты тарату құрылғыларына сәйкес келеді. тиісті GB және IEC стандарттарын қоса алғанда, талаптар. Берілген жабдықты мынаған сәйкес жасауға болады ең соңғы қолданылатын жоба спецификациялары және бекітілген техникалық құжаттама.
Негізгі анықтамалық стандарттарға GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 және басқа да қолданылатын электрлік құрылғылар кіреді. жобада белгіленген стандарттар.
Usune компаниясының өндіріс және сапа менеджменті қызметі ISO 9001, ISO 14001 және ISO 45001 жүйелерімен қолдау көрсетеді. Электр өнімдеріне сәйкес сынақ құжаттамасымен бірге CE сертификаты да берілуі мүмкін өнім конфигурациясына.
| Салыстыру элементі | GGD төмен вольтты электр қуатын тарату панелі | Таратылатын коммутациялық құрылғы | Тұрақты типті тарату шкафы |
| Негізгі мақсат | Төмен вольтты электр қуатын бөлу, бақылау және қорғау | Тізбекті жиі ауыстыру және техникалық қызмет көрсету | Негізгі қуатты бөлу |
| Әдеттегі кернеу | 0,4кВ | Конфигурацияға байланысты төмен/орташа кернеу | Төмен кернеу |
| Кабинет құрылымы | Бекітілген модульдік шкаф | Тартылатын тартпа/троллейбус құрылымы | Бекітілген орнату |
| Circuit Access | Дизайнға байланысты алдыңғы және артқы күтім | Функционалдық бірліктерді жылдам шығару | Дәстүрлі техникалық қызмет көрсетуге қол жеткізу |
| Конфигурацияның икемділігі | Жоғары | Өте жоғары | Орташа |
| Шина жүйесі | Мыс магистральдық және салалық шиналар | Бөлімшеленген шинаның орналасуы | Мыс немесе алюминий шиналар |
| Қолайлы жүктемелер | Қоректендіргіштер, қозғалтқыштар, жарықтандыру, қосалқы жүйелер | Бірнеше фидерлер және қозғалтқышты басқару схемалары | Жалпы тарату жүктемелері |
| Техникалық қызмет көрсету тәсілі | Компонент деңгейінде тексеру және ауыстыру | Функционалды қондырғыны техникалық қызмет көрсету үшін шығару | Құрамдас деңгейге техникалық қызмет көрсету |
| Жобаны теңшеу | Бір жолды диаграмма және құрамдасқа негізделген теңшеу | Тартпа конфигурациясын теңшеу | Негізгі конфигурацияны теңшеу |
| Типтік қолданбалар | Зауыттар, қосалқы станциялар, электр станциялары, ғимараттар | Өнеркәсіптік тарату және қозғалтқышты басқару | Коммерциялық және жалпы мақсаттағы тарату |
GGD төмен вольтты электр қуатын тарату тақтасы жоба сенімді орталықтандырылған электр қуатын қажет еткенде өте қолайлы. айқын ішкі құрылымы бар тарату шкафы, мыс шина жүйесі және кірістерді икемді таңдау, шығыс және басқару схемалары.
Жеке функционалдық бірліктерді жылдам ауыстыру негізгі талап болып табылатын жобалар үшін, алынатын конфигурация неғұрлым қолайлы болуы мүмкін. Тізбекті өзгертулері аз қарапайым тарату желілері үшін тіркелген типті шкаф неғұрлым қарапайым шешім бере алады.
Usune шкаф құрылымын, автоматты ажыратқыштарды, шинаның орналасуын, басқару компоненттерін және ішкі сымдарды таңдай алады. жобаның бір жолды диаграммасына және техникалық талаптарға сәйкес.
GGD төмен вольтты электр қуатын тарату тақтасына Кас-ғарыштық зымыран ұшыру жобасы үшін сілтеме жасалды, құрылымдық төмен вольтты тарату және электрлік болып табылатын жобалық ортада оның қолданылуын көрсету жабдықтың сенімділігі маңызды.
Zhejiang Usune Electric Co., Ltd. компаниясының электр жабдықтары саласында 14 жылдан астам тәжірибесі бар, оған қолдау көрсетіледі. жобаның арнайы талаптарына сәйкес конфигурацияларды әзірлеуге қабілетті тәжірибелі R&D тобы.
Электрлік құрамдас бөліктер мен шкафты жасаудан бастап ішкі сымдар мен соңғы тексеруге дейін, Usune бақыланатын қолданылады өндіріс пен сапаны тексеру процедуралары. Стандартты өндіру уақыты байланысты шамамен 15-20 күн конфигурация және тапсырыс саны бойынша.
Арнайы автоматты ажыратқыштарды, басқару компоненттерін, шкаф өлшемдерін, шиналарды орналастыруды немесе қажет ететін жобалар үшін сым конфигурациялары, Usune сатып алушының бір сызықты диаграммасы мен техникалық негізінде жабдықты жасай алады спецификациялар.
Стандартты анықтамалық номиналды кернеу 0,4 кВ, номиналды жиілігі 50 Гц. Соңғы параметрлер жобаға байланысты дизайн.
Таңдалған автоматты ажыратқышты, шинаны және жалпы электр қуатын ескере отырып, берілген конфигурация 3150А жетуі мүмкін. дизайн.
Иә. Шкафтың өлшемдері, электр компоненттері, кіріс және шығыс тізбектер, басқару функциялары, шиналар реттеулер мен басқа да мәліметтерді бекітілген сызбаларға сәйкес реттеуге болады.
Конфигурацияға әмбебап автоматты ажыратқыштар, құйылған қораптағы автоматты ажыратқыштар, шағын автоматты ажыратқыштар, контакторлар, жылу релесі, есептегіштер және жоба талаптарына сәйкес басқа да компоненттер.
Қалыпты өндіріс кезеңі саны мен техникалық конфигурациясына байланысты шамамен 15–20 күнді құрайды.
Иә. Usune OEM және жобаға негізделген теңшеуді, соның ішінде көрсетілген құрамдас конфигурацияларды және тұтынушыны қамтамасыз ете алады талаптар.
Құрамдас бөліктер мен жиналған шкафтар өндіріс кезінде тексеріледі, содан кейін жоспарлы тексеру және сынақтан бұрын жөнелту. Тиісті сынақ құжаттамасы жоба талаптарына сәйкес жеткізілуі мүмкін.
