Шолу

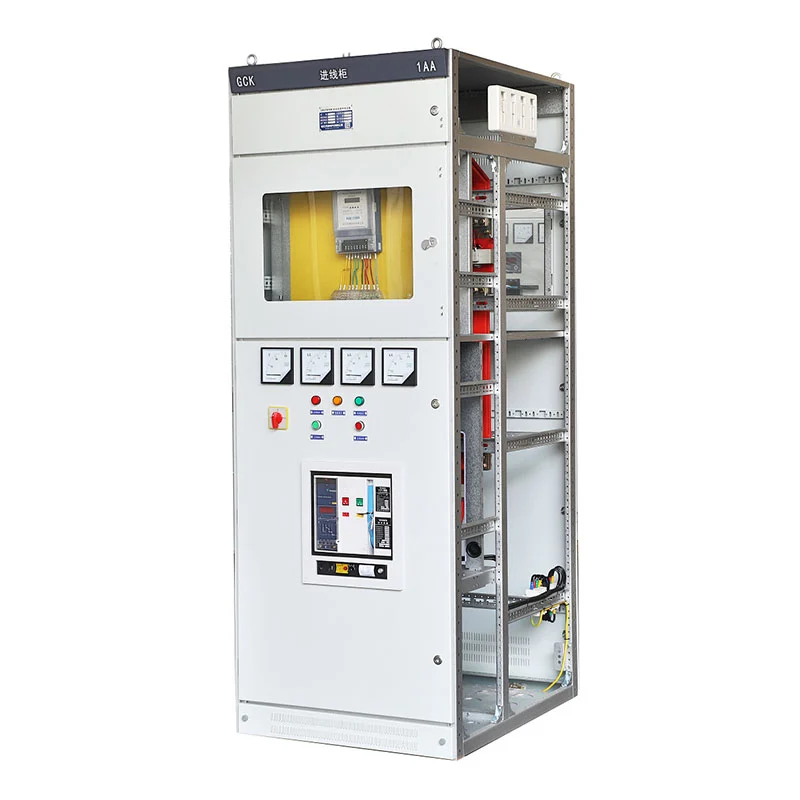

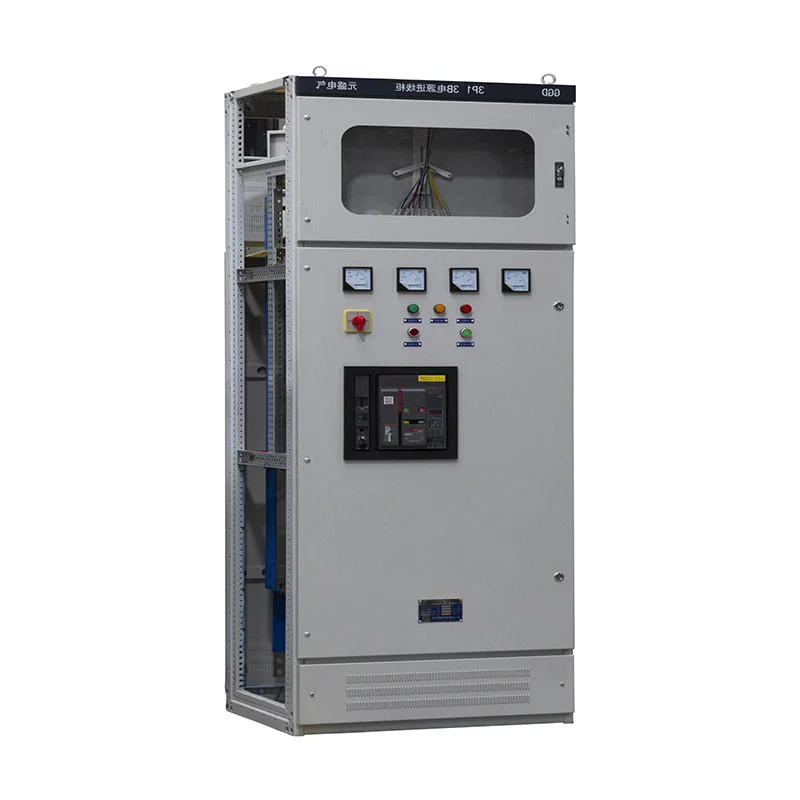

Zhejiang Usune Electric Co., Ltd. әзірлеген, біздің төмен вольтты алынатын тарату коммутаторы номиналды жұмыс кернеуі 400 В дейін және номиналды ток 3150А дейін айнымалы ток 50 Гц жүйелеріне қызмет етеді. Мыс шинасын тарату, конфигурацияланатын автоматты ажыратқыштар, ұйымдастырылған екінші сымдар және арнайы кабельдік кеңістіктер әртүрлі жоба схемаларын қолдайтын дизайнда біріктіріледі. Usune компаниясында біз электр станциялары, қосалқы станциялар, зауыттар, тау-кен өнеркәсібі нысандары, коммерциялық ғимараттар және Қытайда және шетелде электр энергиясын таратудың басқа жобалары үшін төмен вольтты тарату құрылғыларының шешімдерін өндіреміз және жеткіземіз.
Икемді беру құрылғысы
Әртүрлі электрлік жүктемелер әртүрлі фидер қондырғыларын талап ететіндіктен, шкафты қуат тарату диаграммасына сәйкес конфигурациялауға болады, бұл кіріс тізбектерді, шығыс тізбектерді, қозғалтқышты фидерлерді және реактивті қуатты өтеу тізбектерін бірдей төмен вольтты тарату жүйесінде реттеуге мүмкіндік береді.
Компонент таңдау
Үлкенірек тарату талаптары қолданылған жағдайда, жоба дизайнына сәйкес Emax, MT, 3WN, AH және ME сериялары сияқты әмбебап автоматты ажыратқыштарды таңдауға болады. Қалыптастырылған автоматты ажыратқыштар, жүктеме ажыратқыштары және басқа электрлік құрамдастарды қажетті ток рейтингі мен қорғаныс схемасы негізінде қосуға болады.
Бейімделетін конфигурация
Осы конфигурация тәсілі арқылы біздің Төмен вольтты тарату құрылғысы бір бекітілген электр қондырғысына байланысты емес, әртүрлі қуат тарату архитектурасына бейімделе алады.
Шина жүйесі
Электролиттік мыс кіріс және шығыс тізбектер арасында тұрақты ток өткізу жолын құра отырып, негізгі және салалық шиналарды құрайды. Тиісті шина бөліктеріне отқа төзімді оқшаулау және термиялық гильзалар қолданылады, бұл фазаны анықтауды анық сақтай отырып, оқшаулау қорғанысын жақсартады.
Шинаның орналасуы электр сызбасына және номиналды ток талаптарына сәйкес келеді. Жобаның дизайны талап етілетін жерде, шиналық көпір мен негізгі автоматты ажыратқыш арасындағы кіріс қосылымында икемді шиналық қосылымдар қамтамасыз етілуі мүмкін.
Сатып алу топтары үшін бұл конфигурация Төмен вольтты тарату құрылғысын жоғары ағынды трансформаторлармен, автобус көпірлерімен және төменгі ағынды фидер жүйелерімен сәйкестендіруді жеңілдетеді.
Қалыпты жұмыс, тексеру және техникалық қызмет көрсету үшін жеткілікті механикалық беріктікті қамтамасыз ететін стандартты пластина қалыңдығы 2 мм-ден кем емес, шкафтың жақтауы мен ішкі қалқалары үшін суық илектелген болат табақтар қолданылады.
Шкаф құрылымындағы арнайы аумақтар электр компоненттерін, кабель қосылымдарын және екінші басқару сымдарын орналастырады. Есіктер, жұмыс тұтқалары, сәйкестендіру тақталары және ішкі жапсырмалар электр дизайнына сәйкес орналастырылған, бұл іске қосу және техникалық қызмет көрсету кезінде тізбекті анықтауды жеңілдетеді.
PE мыс жерге қосу шинасы шкафты орналастыру бағыты бойынша жүреді. Жерлендіруді қажет ететін компоненттерді осы өткізгішке қосуға болады және сыртқы жерге қосу желісіне қосу үшін арнайы жерге қосу терминалдары қарастырылған.
Қосалқы схема жобалық сызбаларға және бақылау талаптарына сәйкес реттеледі. Басқару сымдары байламдар түрінде ұйымдастырылған икемді оқшауланған мыс өткізгіштерді пайдаланады, бұл ішкі сымға таза және техникалық қызмет көрсетуге мүмкіндік береді.
Басқару тізбектері әдетте 1,5 мм² өткізгіштерді пайдаланады, ал айнымалы ток тізбектері соңғы инженерлік жобаға сәйкес 2,5 мм² өткізгіштерді пайдаланады. Жалынға төзімді терминалдық блоктар пайдаланылады, сым нөмірлері немесе тізбектің сәйкестендіру белгілері электр сызбаларына сәйкес келеді.
Кіріс шкафтары үшін төмен кернеуден қорғауды автоматты ажыратқышты қорғау құрылғысына қосуға болады. Индикатор шамдарын, басқару қосқыштарын және өлшеу құралдарын да әрбір тізбектің функциясына сәйкес конфигурациялауға болады.
Төмен вольтты тарату құрылғысын бірнеше жалпы төмен вольтты қуат тарату функцияларына конфигурациялауға болады. Кіріс шкаф жоғары ағындағы трансформатордан немесе қуат көзінен қуат алады, ал шығыс шкафтар электр энергиясын төменгі ағынға таратады.

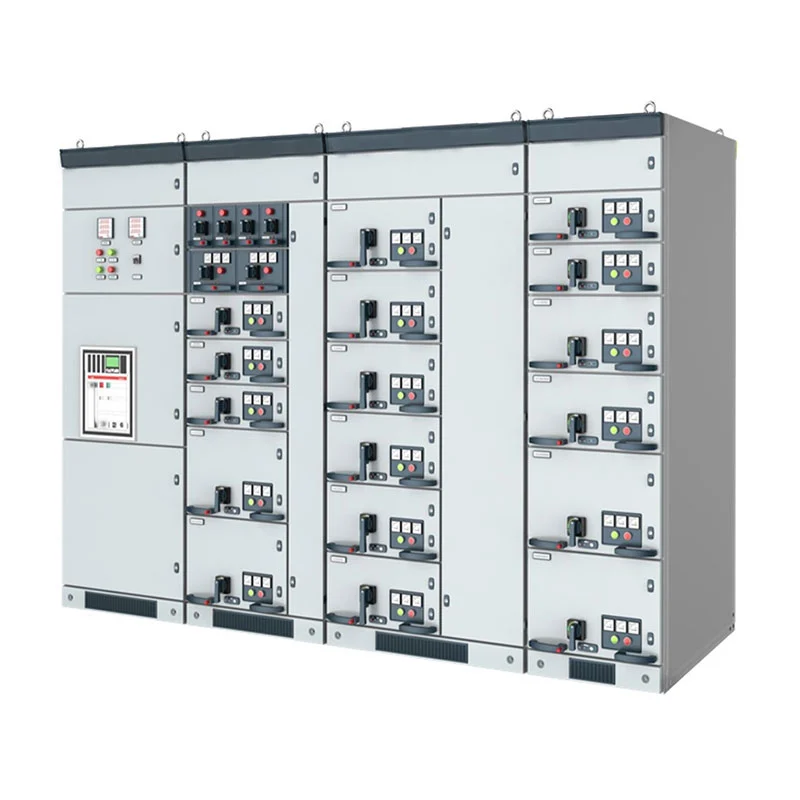

Қозғалтқышты басқару схемалары қозғалтқыш сипаттамаларына сәйкес таңдалған автоматты ажыратқыштар немесе сақтандырылған айналмалы жүктеме ажыратқыштары бар үлкен және кіші тартпа конфигурациялары арқылы реттелуі мүмкін. Конденсатор компенсациясының шкафтары қолмен, автоматты немесе қашықтағы реактивті қуатты компенсациялау жабдығын қамтуы мүмкін.
Бұл модульдік құрылым бір шкаф платформасына бір жобадағы әртүрлі электр тарату тапсырмаларын қолдауға мүмкіндік береді.
| Элемент | Техникалық сипаттама |
| Өнім түрі | Төмен вольтты алынатын тарату коммутаторы |
| Номиналды жұмыс кернеуі | 0,4кВ |
| Номиналды жиілік | 50Гц |
| Номиналды ток | 3150А дейін |
| Қорғау дәрежесі | IP23 |
| Орнату | Ішкі |
| Биіктік | ≤2000м |
| Ластану деңгейі | 3-деңгей |
| Қоршаған орта температурасы | -10°C - +40°C |
| Тәуліктік орташа салыстырмалы ылғалдылық | ≤95% |
| Ай сайынғы орташа салыстырмалы ылғалдылық | ≤90% |
| Сейсмикалық қарқындылық | ≤Магнитудасы 8 |
| Негізгі шина материалы | Электролиттік мыс |
| Шкафтың материалы | Суық илектелген болат табақ |
| Шкафтың стандартты түсі | Электр сұр, RAL7032 |
| Үлгі | Номиналды кернеу (V) | Номиналды ток (A) | Номиналды қысқа тұйықталу тогы (КА) | Номиналды қысқа уақытқа төзімді ток (1с) (кА) | Номиналды шыңға төзімді ток (кА) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Өнім коды | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Usune компаниясында біз қарқынды механикалық соққылар, коррозиялық атмосфералар немесе шамадан тыс діріл жоқ ішкі параметрлерге орналастыру үшін төмен вольтты тарату құрылғысын құрастырамыз. Операциялық жылу диапазоны -10°C-тан +40°C-қа дейін, орташа 24 сағат бойы +35°C немесе одан төмен болуын қамтамасыз етеді. Біздің жабдық әдетте 2000 метрден аспайтын биіктіктерге жарамды. Атмосфералық ылғалға келетін болсақ, қоршаған ортаның температурасы +40°C шыңына жеткенде салыстырмалы ылғалдылық 50%-дан төмен болуы керек; дегенмен, жоғары ылғалдылық деңгейлері тиісті экологиялық талаптарға сәйкес болған жағдайда, салқынырақ температураларда рұқсат етіледі. Орнату бұрышы тік осьтен 5 градус шегінде тұруы керек. Егер жоба типтік емес жағдайларда орналастыруды талап етсе, біздің Usune инженерлік бригадасы сәйкес техникалық конфигурацияны аяқтау үшін клиентпен ынтымақтасады.
Электр қауіпсіздігі корпустың физикалық құрылысына да, тізбекті қорғау механизмдеріне де біріктірілген. Таңдалған құрылымға байланысты біз жұмыс кезінде адам қателігінің қаупін азайту үшін механикалық және электрлік блоктауларды біріктіреміз. Әрбір құрылғыда тізбектер мен компоненттер үшін бір мәнді таңбалау бар. Ақаулықтарды қорғау үшін жерге тұйықтау схемасына дербес PE мыс шинасы енгізілген. Бұдан басқа, кабельдік камералар кабельдерді тоқтатуға және қажет болған жағдайда нөлдік тізбекті ток трансформаторларын орнатуға кең орын ұсынады. Кіру нүктелері, соның ішінде алдыңғы және артқы панельдер тегіс және қауіпсіз қозғалыс үшін жасалған, басқару элементтері есіктермен немесе тұтқалармен кез келген соқтығысты болдырмау үшін стратегиялық түрде орналастырылған.
Төмен вольтты жинақтарға арналған Usune өндірістік процестеріміз GB/T 14048.2, GB 7251.12 сияқты эталондарға және олармен байланысты халықаралық талаптарға сілтеме жасай отырып, тиісті IEC және GB директиваларын қатаң сақтайды. Біз ISO 9001, ISO 14001 және ISO 45001 аккредитациялары арқылы өндіріс пен басқару жүйелерімізді қолдаймыз. Сұраныс бойынша біз жобаның нақты талаптарын қанағаттандыру үшін тиісті сынақ жазбаларымен бірге CE сертификатын бере аламыз. Бұл тіркелгі деректері сатып алу мамандарын жеткізушіні бағалау, жобаға қол қою және трансшекаралық ресімдеу әрекеттері үшін тексерілетін дәлелдермен жабдықтайды.
Usune-де біздің сапа менеджменті жүйеміз қоршау материалдары мен мыс шиналарынан бастап электр компоненттеріне, қайталама сымдарға және соңғы жиналған коммутаторға дейін өндірістің әрбір кезеңін басқарады. Барлық бөлшектер бекітілген инженерлік сызбалар мен техникалық шарттарды қатаң сақтай отырып алынады және орнатылады. Кез келген жабдық біздің мекемеден шықпас бұрын, ол кешенді жоспарлы тексерулерден және функционалдық сынақтардан өтеді. Біз электр сымдарының дәлдігін, құрамдас бөліктерді анықтауды, жерге қосу үздіксіздігін, құрылымдық тұтастықты және жоба құжаттамасына сәйкес электрлік операцияларды мұқият тексереміз. Бұл проактивті тәсіл тұтынушының сайтында орнату және іске қосу қиындықтарының алдын алуға көмектеседі. Сонымен қатар, біздің Usune командасы сапаны тексеруді қолдау және жобаның толық қадағалануын қамтамасыз ету үшін егжей-тегжейлі өндіріс пен инспекциялық жазбаларды жүргізеді.
Біздің Usune төмен вольтты тартылатын тарату қалқанымыз Cas-space зымыран ұшыру жобасында орналастырылды, мұнда жоғары сенімді төмен вольтты қуатты тарату нысанның инфрақұрылымы үшін де, оны қолдайтын электр жүйелері үшін де маңызды. Көптеген электр жүктемелері мен әртүрлі тарату схемалары бар ауқымды инженерлік жобалар үшін біздің модульдік шкафтың дизайны кіріс қуатын, фидер желілерін және көмекші функцияларды арнайы реттеуге мүмкіндік береді. Бұл бүкіл орнатудың жобаның арнайы қуат тарату дизайнымен тамаша сәйкес келуін қамтамасыз етеді.
Шкафтың өлшемдерін бекітілген электр сызбаларына, құрамдас бөліктерді таңдауға, кабельге сәйкес анықтауға болады кіру талаптары және алаңды орнату шарттары. Usune үшін сәйкес өлшемді сызбаларды қамтамасыз ете алады өндіріс алдында инженерлік шолу.
Усуне жөнелтпес бұрын инспекция мен күнделікті сынақтан өткізеді. Сынақ процесі шкафты құрастыруды қамтиды, электр қосылымдары, құрамдас бөліктерді орнату, жерге қосу, қайталама сымдар және басқа да тиісті функциялар.
Сынақ есептері мен техникалық құжаттама тапсырыс берушілерге көмектесе отырып, жоба талаптарына сәйкес ұсынылуы мүмкін кірісті тексеру, орнату және іске қосу процедураларын аяқтау.
Стандартты конфигурация 0,4кВ, номиналды ток 3150А дейін есептелген. Соңғы электр конфигурациясы жобалық жүктеме және жобалық сызбаларға сәйкес анықталады.
Иә. Usune шкафтың конфигурациясын электр схемасына, схема санына, құрамдас бөлікке сәйкес реттей алады. таңдау, кабель енгізу бағыты, шкаф өлшемдері және басқа жоба талаптары.
Жүйе әртүрлі ажыратқыш конфигурацияларын орналастыра алады. Emax, MT сияқты әмбебап ажыратқыштар, 3WN, AH және ME серияларын бекітілген дизайнға сәйкес таңдауға болады.
Иә. Моторды басқару конфигурацияларын әртүрлі тартпа өлшемдері мен сәйкес автоматты ажыратқыштар немесе сақтандырғыштар арқылы реттеуге болады қозғалтқыштың қуаты мен қорғаныс талаптарына сәйкес жүктеме ажыратқыштары.
Негізгі және салалық шиналарда электролиттік мыс қолданылады. Тиісті шина бөлімдері жалынға төзімді заттармен қамтамасыз етілуі мүмкін оқшаулау және термиялық қорғаныс гильзалары.
Usune техникалық сипаттамаларды, электр сызбаларын, өлшемдік сызбаларды, сынақ есептерін және сәйкесті қамтамасыз ете алады жоба талаптарына сәйкес сапалы құжаттама.
Стандартты жеткізу уақыты конфигурацияға, мөлшерге және жоба талаптарына байланысты әдетте 15–20 күнді құрайды.
