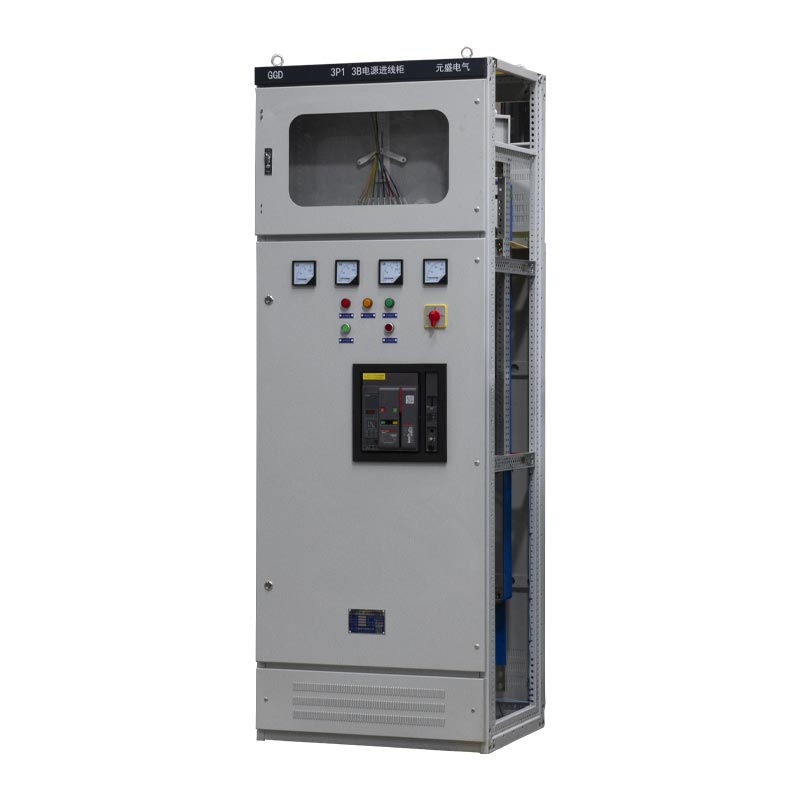

Төмен вольтты тұрақты типті тарату құрылғыларының шкафы

Usune GGD төмен вольтты бекітілген типті тарату құрылғыларының шкафы айнымалы ток 50 Гц электр тарату жүйелері үшін арнайы әзірленген. номиналды жұмыс кернеуі 380В және номиналды жұмыс тогы 3150А дейін. Ол негізгі басқару орталығы ретінде қызмет етеді қуатты тарату функцияларын тұрақты және тиімді жүзеге асыратын қуат, жарықтандыру және тарату жабдықтары үшін.

Энергетикалық секторлардың, электр энергиясын пайдаланушылардың және дизайн бөлімшелерінің қажеттіліктеріне жауап ретінде әзірленген бұл өнім озық технологиясы және дәстүрлі төмен вольтты тарату құрылғыларынан тамаша жаңарту болып табылады. Жетекші қытайдың негізгі өнімі ретінде өндіруші, ол сенімді өнімділікті, қауіпсіз пайдалануды және ыңғайлы техникалық қызмет көрсетуді біріктіреді, бұл оны таңдаулы етеді сенімді төмен вольтты қуат таратушы жеткізушіні іздейтін жаһандық пайдаланушылар үшін таңдау. Өндірісті пайдалану алдыңғы қатарлы қытай зауыттарының мүмкіндіктері, оның сапасына кепілдік беріледі.

Төмен вольтты тарату құрылғысы

Орташа кернеулі тарату құрылғысы

Негізгі техникалық параметрлер

1. Номиналды жиілік: 50Гц
2. Номиналды жұмыс кернеуі: 380 В айнымалы ток
3. Номиналды жұмыс тогы: 3150А дейін
4. Қолданылатын стандарттар: IEC439, GB 7251, IEC60056, т.б.
5. Қорғау рейтингі: IP30–IP54 (Реттеуге болатын)
6. Үзіліс сыйымдылығы: Жоғары, тамаша динамикалық және термиялық тұрақтылық

Сәйкестік және сапаны қамтамасыз ету

1. Халықаралық стандарттар

Төмен вольтты тұрақты типті тарату құрылғыларының шкафы негізгі халықаралық электр стандарттарына толығымен сәйкес келеді, бұл жаһандық қолдану және сенімділік. Бұл стандарттарға мыналар кіреді: IEC60056 (жоғары вольтты айнымалы ток сөндіргіштері), IEC60099 (Айнымалы ток саңылаусыз металл оксидті ток сөндіргіштері), IEC60129 (айнымалы ток ажыратқыштары және жерге қосу қосқыштары), IEC60185 (Ток трансформаторлары), IEC60186 (кернеу трансформаторлары) және IEC60298 (1кВ–50кВ айнымалы токпен қоршалған металл тарату құрылғысы).

2. Ұлттық және салалық стандарттар

Тарату құрылғысы Қытайдың қатаң ұлттық және салалық стандарттарына сәйкес келеді, соның ішінде: GB/T7251.12-2013 (төмен вольтты тарату құрылғылары мен басқару құрылғыларының жинақтары), GB1207 (кернеу трансформаторлары), GB1208 (ток трансформаторлары), GB50150-2006 «Электр қондырғыларындағы электр жабдығын қабылдау сынағы стандарты» және DL/T 5004-2004 «Техникалық Энергетикадағы тұрақты ток жүйелерін жобалауға арналған спецификация».

3. Қатаң сынақ және тексеру

- Көрнекі тексеру: шкафтың стилі бойынша жан-жақты визуалды және өлшемді тексеру жүргізіледі, өлшемдері, құрылымдық дизайны, сондай-ақ таңдау, орналасу, сымдар, орнату процесі және бетін жабу техникалық талаптарға сәйкестігін қамтамасыз ету үшін ішкі құрамдас бөліктер мен жазбалар жүргізіледі.

- Зауыттық сынау: Әрбір тарату құрылғысы ағымдағы ұлттық және стандартқа сәйкес зауыттық сынақтан және тексеруден өтеді Өнеркәсіп стандарттары зауыттан шықпас бұрын және өнімнің сенімді болуын қамтамасыз ету үшін түпнұсқа сынақ жазбалары беріледі жеткізу алдында стандарттарға сәйкес келеді.

Жұмыс ортасына қойылатын талаптар

1. Қоршаған орта температурасы: -5℃ - +40℃, 24 сағаттық орташа температура ≤ +35℃
2. Биіктігі: ≤ 2000м (үй ішінде орнату)
3. Салыстырмалы ылғалдылық: +40℃ кезінде ≤ 50%, төмен температураларда (мысалы, +20℃ кезінде ≤ 90%) босаңсуға болады температураның өзгеруіне байланысты конденсация.
4. Орнату бұрышы: тік жазықтықпен ≤ 5° бұрыш
5. Экологиялық талаптар: Қатты діріл, соққы және коррозиялық заттарсыз; арнайы талаптар өндірушімен келісуге болады.

Негізгі өнімділік артықшылықтары

1. Жоғары үзу сыйымдылығы және күшті тұрақтылық

Үлкен қысқа тұйықталу токтарына төтеп беруге қабілетті берік құрылым және төтенше жағдайларда тұрақты жұмыс электрлік жағдайлар.

2. Икемді конфигурация

Модульдік электрлік шешімдер әртүрлі комбинацияларды қолдайды, әртүрлі серияларға бейімделетін бірнеше сериялар бар қолданбалы сценарийлер.

3. Практикалық және берік

Жаңа құрылым, жоғары қорғаныс деңгейі, шаң өткізбейтін, ылғалға төзімді және соққыға төзімді, қызмет мерзімін ұзартады.

4. Қауіпсіз және техникалық қызмет көрсету оңай

Ашық орналасу, оңай қол жетімді құрамдас бөліктер, ыңғайлы жұмыс, бос уақытты азайту және техникалық қызмет көрсетуді жеңілдету. 5. Кең қолдану мүмкіндігі: электр станцияларына, қосалқы станцияларға, зауыттарға, коммерциялық ғимараттарға және инфрақұрылымдық жобалар.

Нақты әлемдегі қолдану жағдайлары

1-жағдай: Ірі көмір шахтасының электр қуатын тарату жобасы

1. Жобаның анықтамасы: Көмір өндіруші үлкен топқа сенімді төмен вольтты электр қуатын тарату жүйесі қажет болды. шаң, ылғалдылық және сияқты қатал орталарға тап болатын жерасты тау-кен жабдықтары мен жер үсті құрылыстары діріл.
2. Шешім: IP54 стандартына сәйкестендірілген 36 GGD сериясы төмен вольтты тұрақты типті таратушы шкафтар. қорғау және дірілге төзімді орнату.
3. Қолдану нәтижелері: елеулі электр ақауларысыз 5 жылдан астам тұрақты жұмыс; техникалық қызмет көрсету жиілігі ескі жабдықпен салыстырғанда 30% төмендеді; электр қауіпсіздігі апаттарының болмауы, тау-кен өндірісінің тиімділігін арттыру.

2-жағдай: Қалалық қосалқы станцияны жаңарту жобасы

1. Жоба туралы ақпарат: Қалалық қосалқы станция ескірген электр тарату жүйесін жаңарту үшін қажет. тұрғындар мен кәсіпорындардың электр энергиясына қажеттіліктерін қанағаттандыру үшін электрмен жабдықтау қуаты мен сенімділігін арттыру.
2. Шешім: 3150А номиналды токпен интеллектуалды бақылауды біріктіретін Usune GGD тарату құрылғысы пайдаланылды. қорғау функциялары.
3. Қолдану әсерлері: Қуат тарату қуаты 40%-ға ұлғайып, ең жоғары қуат сұранысын қанағаттандырды; ақауға жауап беру уақыты 60%-ға қысқарды, электр қуатын өшіру ұзақтығын қысқартады; Мемлекеттік желі стандарттарына сәйкес, тамаша нәтижеге қол жеткізу қабылдау.

Техникалық сипаттамалар

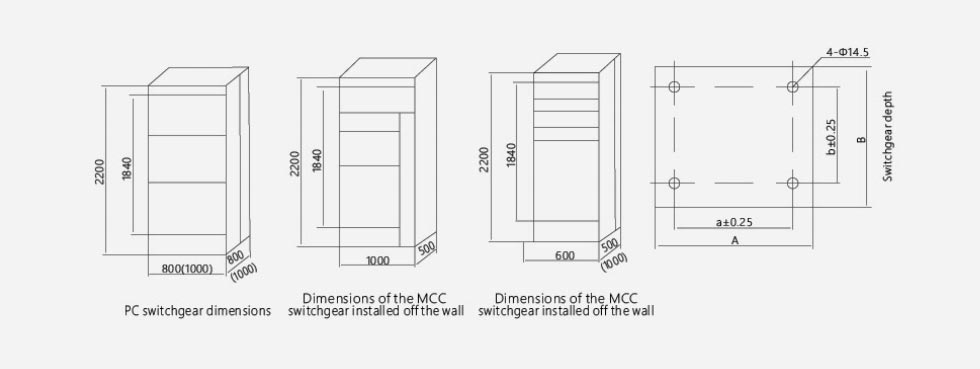

Өнімнің сыртқы өлшемі

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Usune GGD төмен вольтты тұрақты типті тарату құрылғыларының шкафының қорғаныс дәрежесі қандай және ол қалай бейімделген әртүрлі ортаға?

A: Стандартты қорғау рейтингі IP30, IP54 дейін теңшеуге болады. Жоғары қорғаныс көрсеткіштері (мысалы, IP54) шаң болып табылады және ылғалға төзімді, шахталарға, зауыттарға және ылғалды орталарға жарамды; коррозиялық орталар үшін, арнайы қажеттіліктерді қанағаттандыру үшін коррозияға қарсы жабындар мен арнайы материалдар бар.

2-сұрақ: Өнімнің қызмет ету мерзімі қандай және қандай жүйелі техникалық қызмет көрсету қажет?

A: Қалыпты қызмет мерзімі 15-20 жыл. Ағымдағы техникалық қызмет көрсету мыналарды қамтиды: тоқсан сайын шаңды тазалау, бекіткіштерді тексеру және құрамдас жұмыс күйі; жыл сайынғы кешенді оқшаулау төзімділігін тексеру және қорғау функциясы калибрлеу. Дұрыс техникалық қызмет көрсету қызмет мерзімін ұзартуға және тұрақты жұмысты қамтамасыз етуге мүмкіндік береді.

3-сұрақ: Usune арнайы кернеу/ток немесе құрылымдар үшін теңшелген шешімдерді ұсына ала ма?

A: Иә. Кәсіби өндіруші ретінде біз толық теңшеу қызметтерін ұсынамыз: номиналды кернеуді реттеу (220В/400В) және ток (3150А дейін), өлшемдерді, құрамдастардың орналасуын және функцияларын өзгерту; біздің инженерлік топ жұмыс істейтін болады IEC/GB стандарттарына сәйкес келетін теңшелген шешімдерді әзірлеу үшін бір-бірімен тығыз байланыста.
