660 В дейінгі номиналды жұмыс кернеуі бар айнымалы ток 50–60 Гц жүйелеріне арналған, төмен вольтты тартпа типті тарату құрылғыларының шкафы қуатты таратуға, қозғалтқышты басқаруға және қуат факторын өтеуге конфигурациялауға болады. Ол үшін қолайлы өнеркәсіптік зауыттар, энергетикалық нысандар, мұнай-химия жобалары, көлік инфрақұрылымы, коммерциялық ғимараттар, және басқа да төмен вольтты электр жүйелері.
Кәдімгі бекітілген тарату шкафында электр тізбектері жалпы шкафқа салыстырмалы түрде тәуелді. реттеу. Нысанда көптеген тәуелсіз жүктемелер болса, бұл тізбекті басқаруды және болашақты жасай алады модификациясы күрделірек.
Тартпа түріндегі конфигурация электрлік функцияларды жеке блоктарға бөледі. Әрбір жәшік а-ға сәйкес келуі мүмкін нақты қоректендіргіш, қозғалтқыш немесе электр жүктемесі, жалпы шкафты нақты жағдайға сәйкес ұйымдастыруға мүмкіндік береді. тарату құрылымы.
Зауыттар мен ірі нысандар үшін бұл коммутациялық құрылғыларды емес, электр жүктемесінің айналасында жоспарлауға болатынын білдіреді жай ғана шкафтың физикалық өлшемдері айналасында.
Тартпа құрылымы әртүрлі тізбектерді бөлек функционалды блоктарға тағайындауға мүмкіндік береді.
Мысалы, өндірістік нысанда конвейерлік қозғалтқыштардың, сорғылардың, желдеткіштердің, қосалқы құрылғылардың тәуелсіз схемалары болуы мүмкін. машиналар, жарықтандыру және жалпы қуатты бөлу. Бұл тізбектерді олардың жеке ерекшеліктеріне қарай реттеуге болады электрлік талаптар.
Бұл құрылым операторларға әрбір тізбек пен оның қосылған жабдығы арасындағы байланысты анықтауға көмектеседі, яғни көптеген шығыс фидерлері бар үлкен электр бөлмелерінде әсіресе құнды.
Әрбір электр жүктемесі бірдей қуат талабына ие емес. Шағын қосалқы қозғалтқыш және жоғары қуатты өндірістік қозғалтқыш әртүрлі коммутация және қорғау шараларын қажет етуі мүмкін.
Төмен вольтты тартпа түріндегі тарату құрылғысының шкафы сондықтан әртүрлі тізбек үшін үлкен және кіші тартпаларды пайдалана алады талаптар. Суырма конфигурациясын қозғалтқыш көрсеткіштеріне, фидер сыйымдылығына және санына қарай анықтауға болады жобадағы тізбектер.
Бұл электр инженерлеріне шкафтың орналасуын дайындаған кезде үлкен еркіндік береді.
Өнеркәсіптік нысандар үшін қозғалтқышты басқару төмен вольтты электрлік қондырғының айтарлықтай бөлігін құра алады жүйесі.
MCC конфигурациясы үлкен және кіші жәшіктерден тұрады, әр тізбектің негізгі коммутациялық құрылғысы жоғары ажырату қабілеті бар құйылған корпусты ажыратқыш немесе сақтандырғышы бар айналмалы жүктеме қосқышы.
Бұл реттеуді сорғыларға, компрессорларға, желдеткіштерге, конвейерлерге, өндірістік машиналарға және басқа моторлы жабдық.
Бұл қозғалтқыш тізбектерін арнайы функционалды блоктарға бөлу электрлік қатынасты жеңілдетуге көмектеседі жеке қозғалтқыштар мен олардың сәйкес фидерлері арасында.
Қуат тарату орталығының шкафы кіріс электр қуатын бірнешеге бөлу қажет болған жағдайда қолданылады. төменгі ағынды тізбектер.
ДК конфигурациясы бекітілгенге байланысты Emax, MT, 3WN, AH және ME сериялы автоматты ажыратқыштарды орналастыра алады. электрлік дизайн.
Таңдау кезінде номиналды ток, қысқа тұйықталу қуаты, фидер сипаттамалары, қорғаныс үйлестіру, және қосылған жабдыққа қойылатын талаптар.
Моторлы ауыр өнеркәсіптік жүйелер айтарлықтай реактивті қуат сұранысын тудыруы мүмкін. Мұндай қондырғылар үшін қуат коэффициенті өтемақы төмен вольтты электр конструкциясының бір бөлігін құра алады.
Компенсациялық шкафты қолмен, автоматты түрде немесе қашықтан қуат коэффициентінің өтемі үшін конфигурациялауға болады.
Оның конфигурациясын тұтынушының жүктеме сипаттамаларына және электрлік басқаруға сәйкес анықтауға болады әрбір жоба үшін бірдей өтемақы тәртібін пайдаланудың орнына талаптар.
Жабдық әртүрлі жүктеме құрылымдары бар электр жүйелеріне бейімделуі мүмкін.
Бірнеше өндірістік желілері бар зауыттар қозғалтқыштарға, қосалқы жабдықтарға және жалпы қуат тізбектері.
Сорғылар, компрессорлар, желдеткіштер және басқа технологиялық жабдықтар арнайы қозғалтқышты басқару схемалары арқылы реттелуі мүмкін.
Ірі өндіріс орындары бірнеше жоғары қуатты жабдықтар мен қозғалтқыштар үшін орталықтандырылған төмен вольтты таратуды пайдалана алады қоректендіргіштер.
Теміржол нысандары, терминалдар және қосалқы инфрақұрылым жабдықты қуат тарату және тарату үшін шкафты пайдалана алады қосалқы электр жүйелері.
Коммерциялық және тұрғын үй ғимараттары орталықтандырылған тарату шеңберінде бірнеше төмен вольтты фидерлерді ұйымдастыра алады жүйесі.
Электр станциялары мен энергетикалық жобалар тарату, қозғалтқышты басқару және өтемақы функцияларын сәйкес конфигурациялай алады олардың қосалқы электрлік жүктемелері.
| Элемент | Техникалық сипаттама |
| Өнім түрі | Төмен вольтты тартпа типті тарату құрылғысы |
| Номиналды жұмыс кернеуі | ≤660В |
| Номиналды жиілік | 50Гц / 60Гц |
| Негізгі функциялар | Қуатты бөлу / Моторды басқару / Қуат факторын өтеу |
| ДК конфигурациясы | Emax / MT / 3WN / AH / ME сериялы ажыратқыштар |
| MCC конфигурациясы | Үлкен және кіші жәшіктер |
| MCC негізгі ауысуы | Сақтандырғышы бар жоғары үзіліс MCCB / айналмалы жүктеме қосқышы |
| Өтемақы | Қолмен / Автоматты / Қашықтан |
| Стандартты биіктік | ≤2000м |
| Қоршаған орта температурасы | -5°C - +40°C |
| 24 сағаттық орташа температура | ≤+35°C |
| Тасымалдау және сақтау | -25°C және +55°C |
| Қысқа мерзімді температура | +70°C дейін ≤24сағ |
| Қолданылатын жиілік | Айнымалы ток 50–60 Гц |
Стандартты жұмыс ортасының орта температурасы -5°C және +40°C аралығында болуы керек +35°С аспайтын 24 сағат бойы температура.
Қоршаған ортаның максималды температурасы +40 ° C кезінде салыстырмалы ылғалдылық 50% аспауы керек. Жоғары ылғалдылық қолайлы болуы мүмкін төмен температураларда, мысалы, +20°C температурада 90%-ға дейін. Температураның өзгеруін ескеру керек, себебі конденсация орын алуы мүмкін.
Стандартты биіктік ≤2000м.
Тасымалдау және сақтау кезінде жабдық қысқа мерзімде -25°C-тан +55°C-қа дейінгі температураға төтеп бере алады. +70°С дейін 24 сағаттан аспайтын әсер ету.
Арнайы қолданбалар, соның ішінде теңіздегі мұнай бұрғылау платформалары мен атом электр станциялары бөлек техникалық талаптарды талап етеді өндіруші мен соңғы пайдаланушы арасындағы бағалау және келісім.
Cas-space зымыран ұшыру жобасы Usune электр жабдықтарына арналған инженерлік анықтама болып табылады.
Зымыран ұшыру инфрақұрылымы әртүрлі қолдаушы электр жүктемелерін қамтиды, соның ішінде жабдық жүйелерін, қосалқы нысандар, инфрақұрылымдық қызметтер. Мұндай қондырғылар нақты тізбекті ұйымдастыруды және сенімділікті талап етеді әртүрлі операциялық аймақтарды қолдау үшін электр тарату.
Usune жабдығы жеткізуде практикалық тәжірибе беретін жобаның электр жүйесінің бөлігі ретінде қолданылды мамандандырылған инфрақұрылымға арналған тарату құрылғылары.
Жоба сонымен қатар шкаф конфигурациясын нақты электр сәулетіне бейімдеудің маңыздылығын көрсетеді біркелкі келісімге сүйенбей, объектінің болуы.
Usune өндірісі мен басқару жүйесіне ISO 9001, ISO 14001 және ISO 45001 қолдау көрсетеді.
Жабдық GB 7251.1, JB/T 9961 жəне қоса алғанда, қолданыстағы IEC жəне GB талаптарына сəйкес жасалған. төмен вольтты тарату құрылғылары мен басқару құрылғыларының жинақтарына қатысты халықаралық талаптар.
Жіберу алдында дайын шкаф зауыттық тексеруден және жоспарлы сынақтан өтеді. Тиісті сынақ есептері және техникалық құжаттама жоба талаптарына сәйкес жеткізілуі мүмкін.
Сатып алу топтары үшін ең маңызды қадам өндіріс алдында электр конфигурациясын растау болып табылады.
Төмен вольтты тартпа типті тарату құрылғысының шкафын тек жүктеме тізіміне сәйкес емес, нақты жүктеме тізіміне сәйкес таңдау керек. шкафтың номиналды кернеуі.
Усуне растауды ұсынады:
| Тұтынушы туралы ақпарат | Неліктен маңызды |
| Жүйе кернеуі | Негізгі электрлік конструкцияны анықтайды |
| Кіріс ток | Кіріс сыйымдылығын анықтайды |
| Бергіштер саны | Тартпаның санын анықтайды |
| Мотор саны | MCC талаптарын анықтайды |
| Мотор рейтингтері | Тартпаны және ауысуды таңдауды анықтайды |
| Қысқа тұйықталу деңгейі | Қорғау талаптарын анықтайды |
| Өтемақыға қойылатын талап | Өтемақы қабілеттілігін анықтайды |
| Орнату ортасы | Жұмыс шарттарын растайды |
| Бір сызықты диаграмма | Шкафтың соңғы конфигурациясын қолдайды |
Дәйексөз кезеңінде осы мәліметтерді беру Usune бағдарламасына жақсырақ сәйкес келетін конфигурацияны дайындауға мүмкіндік береді тұтынушының нақты электр жүйесі.
| Н о. | Элементтер | Бірлік | Жүктемені ажырату құрылғысы | аралас бірлік | Ажыратқыш қондырғы | |
| 1 | Номиналды кернеу | кВ | 12/24 | 12/24 | 12/24 | |
| 2 | Номиналды жиілік | Hz | 50 | 50 | 50 | |
| 3 | Номиналды ток | A | 630 | 125 (сақтандырғыш тоғына байланысты) | 630 | |
| 4 | Номиналды оқшаулау деңгейі | 1мин Қысымға төтеп беру жиілігі | кВ | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Жарықтандыру импульсі кернеуге төтеп берді | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Номиналды қысқа тұйықталуға төзімді ток | кА/с | 25/4 | —— | 25/4 | |
| 6 | Номиналды шыңға төзімді ток | кА | 63 | —— | 63 | |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 63 | HV сақтандырғышымен шектелген | 63 | |
| 8 | Номиналды қысқа тұйықталу тогы | кА | —— | HV сақтандырғышымен шектелген | 25/25 | |
| 9 | Номиналды беріліс тогы | A | —— | 1700/1400 | —— | |
| 10 | Номиналды белсенді жүктемені бұзу тогы | A | 630 | —— | —— | |
| 11 | Номиналды жабық контурдың үзілу тогы | A | 630 | —— | 630 | |
| 12 | Механикалық өмір | жүктеме ажыратқышы/CB | Уақыт | 10000 | 10000 | 20000 |
| Оқшаулау/жерге қосқыш | 5000 | 5000 | 5000 | |||
| 13 | Тізбек кедергісі | μΩ | ≤150 | —— | ≤150 | |
| 14 | Номиналды зарядтау қысымы (20℃ манометрлік қысым) | МПа | 0.04 | 0.04 | 0.04 | |
| 15 | Газдың жылдық салыстырмалы ағу жылдамдығы | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP қорғау дәрежесі | Кабинет | IP4X | IP4X | IP4X | |
| Газ багы | IP67 | IP67 | IP67 | |||

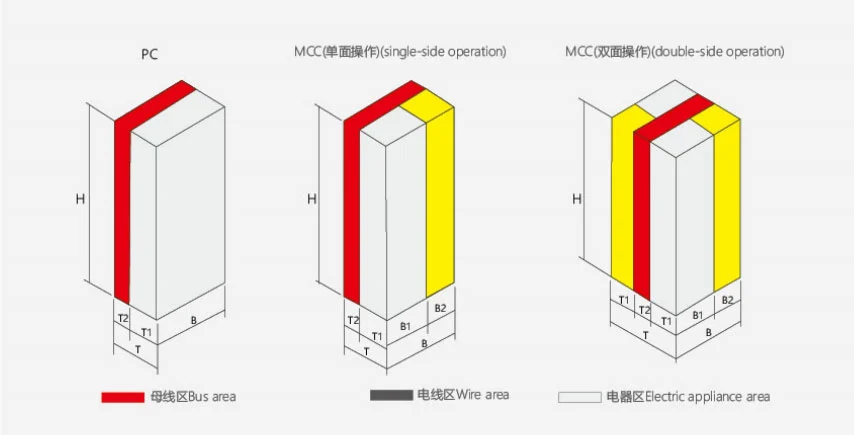

| Биіктігі | Ені | Тереңдігі | Ескерту | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Бір жақты жұмыс |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Екі жақты операция |
Шкаф зауытта стандартталған шкаф құрылымдары мен функционалдық құрамдас бөліктерді пайдалана отырып құрастырылады.
Өндіріс процесі компоненттерді тексеруді, құрылымды құрастыруды, тартпаны орнатуды, электр сымдарын, функционалдық бірлікті тексеру және жоспарлы тестілеу.
Бұл зауытқа негізделген құрастыру процесі шкафтың соңғы конфигурациясын бекітілгенмен салыстыруға мүмкіндік береді жөнелту алдында техникалық талаптар.
Жабдық номиналды жұмыс кернеуі 660 В және одан төмен айнымалы ток жүйелеріне арналған.
Тартпаның орналасуы жеке электр тізбектерін жеке функционалды блоктар ретінде ұйымдастыруға мүмкіндік береді, бұл мүмкін үлкен тарату жүйелерін басқаруды және конфигурациялауды жеңілдетеді.
Иә. MCC конфигурациясы қозғалтқыш сыйымдылығы мен схема талаптарына сәйкес үлкен және кіші тартпаларды пайдалана алады.
ДК конфигурациясы бекітілген жобаға сәйкес Emax, MT, 3WN, AH және ME сериялы автоматты ажыратқыштарды пайдалана алады. дизайн.
Иә. MCC бөлімі бірнеше қозғалтқыш тізбегі үшін арнайы жасалған және әртүрлі тартпамен конфигурациялануы мүмкін өлшемдері.
Иә. Қолмен, автоматты және қашықтан өтемақы функцияларын жоба талаптарына сәйкес конфигурациялауға болады.
Usune ISO 9001, ISO 14001 және ISO 45001 басқару жүйелері бойынша жұмыс істейді. Өнімдер сәйкес шығарылады қолданылатын конфигурациялар үшін CE сертификаты бар, қолданылатын IEC және GB стандарттары.
Иә. Тартпаның саны, тізбектің орналасуы, ажыратқышты таңдау, MCC конфигурациясы және өтемақы функциялары болуы мүмкін тұтынушының электр талаптарына сәйкес анықталады.
Ең пайдалы ақпаратқа жүйе кернеуі, кіріс ток, қоректендіргіштер саны, қозғалтқыш саны мен рейтингтері, қысқа тұйықталу деңгейі, өтемақы талаптары, орнату ортасы және электрлік бір сызықты диаграмма.
Usune бірнеше қуат тізбектерін ұйымдастыруды қажет ететін электр жүйелері үшін төмен вольтты тарату құрылғыларын ұсынады. орталықтандырылған кабинет шеңберінде.
Төмен вольтты тартпа түріндегі тарату құрылғыларының шкафын сатып алатын тұтынушылар үшін Usune электр жүктемесін бағалай алады. құрылымын, қолайлы тартпа конфигурацияларын таңдауды, құрамдастарды таңдауды үйлестіруді, зауыттық жинақты аяқтауды және сынақтан өткізу және жобаны жеткізу үшін техникалық құжаттаманы қамтамасыз ету.
