Қалалық электр желілерінің үздіксіз жаңартылуымен, жаңа энергия өндіру және өнеркәсіптік электрмен жабдықтау жүйелері, ықшам, интеллектуалды және төмен техникалық қызмет көрсетуді қажет ететін орташа кернеулі тарату құрылғылары электр энергиясын тарату инженериясының таптырмас негізгі жабдығына айналды. TheАжыратқышы бар сақиналы негізгі блок, XGN15 сериялы SF6 ауадан оқшауланған сақиналы негізгі блокпен ұсынылған, шағын орынға, тұрақты өнімділікке және күшті масштабтауға байланысты дәстүрлі көлемді тарату құрылғыларын біртіндеп ауыстырды. Бұл блог шығарған өнімдерді аладыZhejiang Usune Electric Co., Ltd.негізгі ретінде өнім мүмкіндіктерін, толық техникалық параметрлерін, ішкі құрылымын, операциялық сипаттамаларын, қолдану сценарийлерін және қосалқы қызметтерді жан-жақты енгізеді.

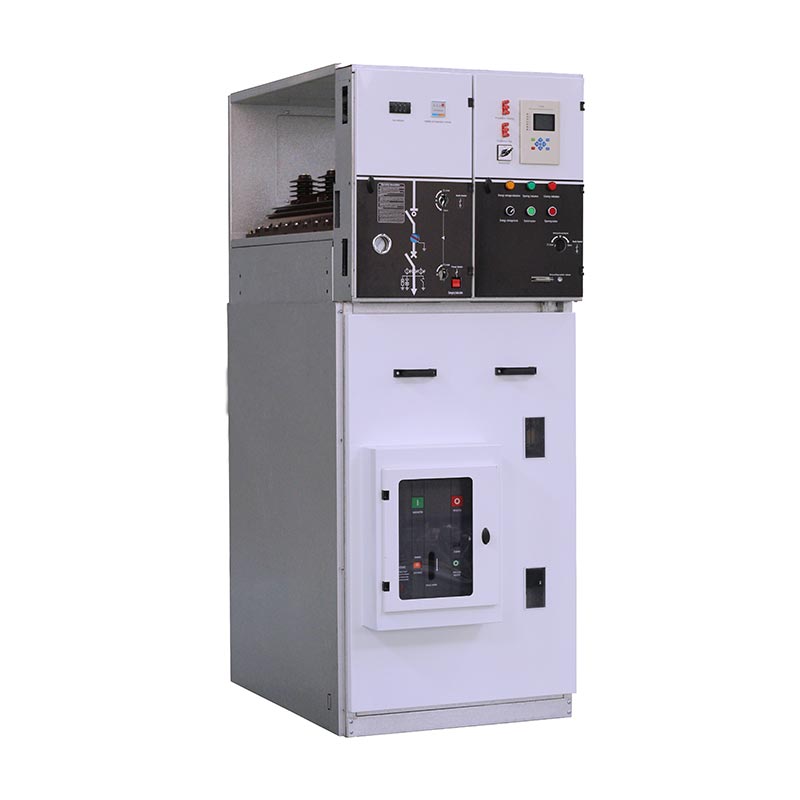

The Ажыратқышы бар сақиналы негізгі блок12кВ-тан 36кВ-қа дейінгі орташа кернеулі электр тарату жүйелері үшін арнайы әзірленген металл қоршалған модульдік тарату құрылғысы. Жетілдірілген SF6 күкірт гексафторидті жүктеме қосқышы мен ауа оқшаулау технологиясын қолдана отырып, ол тізбекті үзу, қорғау, бақылау және блоктау функцияларын бір шкафқа біріктіреді. Өз бетінше әзірлеген және шығарғанZhejiang Usune Electric Co., Ltd., XGN15 сериялы өнім ықшам орналасу, икемді жұмыс және сенімді механикалық блоктаумен ерекшеленеді.
Кәдімгі коммутатор шкафтарынан айырмашылығы, бұл сақиналы негізгі блок қуатты таратуды автоматтандыруға арналған. Ол жердегі құрылыстың және кейінірек техникалық қызмет көрсетудің қиындықтарын айтарлықтай азайтады және әртүрлі тар орнату орындарына жарамды. Компанияның толық ғылыми-зерттеу, тәжірибелік-конструкторлық, өндіріс және сынау жүйесі қолдауымен әрбір өндірістік байланыс күрделі электр тарату орталарында өнімдердің ұзақ мерзімді тұрақты жұмысын қамтамасыз ететін халықаралық стандарттарға қатаң сәйкес келеді. Ол қалалық және ауылдық электр желілерін жаңартуда, өнеркәсіптік және азаматтық электрмен жабдықтауда, жаңа энергетикада және елде және шетелде басқа салаларда кеңінен насихатталды.
Ажыратқышы бар сақиналы негізгі блокОрта кернеулі тарату құрылғылары нарығында бірнеше негізгі күшті жақтарымен ерекшеленеді. Тәуелсіз ҒЗТКЖ технологиясымен және оңтайландырылған дизайнмен біріктірілген оның негізгі артықшылықтары төмендегідей қорытындыланады:
• Әртараптандырылған негізгі қосқыш конфигурациясы: ұзақ қызмет ету мерзімі, тұрақты жұмысы және техникалық қызмет көрсетудің төмен құны бар стандарт ретінде өздігінен өндірілген SF6 жүктеме қосқышымен жабдықталған. Сондай-ақ пайдаланушылар электр қуатын таратудың әртүрлі талаптарына бейімделе отырып, ажырату қабілеті мен қауіпсіздікті қорғау деңгейін жақсарту үшін вакуумдық ажыратқыштарды орнатуды таңдай алады.
•Қос жұмыс және интеллектуалды жаңарту: әр түрлі сайттағы жұмыс әдеттерін қанағаттандыру үшін қолмен және электрлік жұмыс режимдерін қолдау. Оны қашықтан басқаруды, қашықтан сигнал беруді, қашықтан өлшеуді және қашықтан реттеуді жүзеге асыру үшін FTU және RTU құрылғыларымен сәйкестендіруге болады, тарату автоматикасының «төрт қашықтан» талаптарына толық жауап береді және торды интеллектуалды басқаруды жүзеге асырады.
• Жетілдірілген бақылау және қорғау технологиясы: нақты уақыт режимінде жабдықтың жұмыс күйін бақылай алатын, ақауларға тез жауап беретін және қуат тарату жүйелері мен операторларының қауіпсіздігін тиімді қорғай алатын кірістірілген жоғары дәлдіктегі сенсорлар мен қорғаныс релелері.
• Жеңіл және кеңейтілетін құрылым: тасымалдау, көтеру және орнату үшін ыңғайлы оңтайландырылған құрастыру схемасын қабылдайды. Модульдік дизайн нарықтың өзгермелі қуат сұранысына икемді түрде төтеп бере отырып, еркін біріктіруді және кейінірек сыйымдылықты кеңейтуді қолдайды.
•Қауіпсіздігі жоғары және ықшам өлшем: Ауа оқшаулау құрылымы + дұрыс жұмыс істемеуін тиімді болдырмайтын сенімді механикалық блоктау құрылғысы. Шкафтың кішігірім өлшемдері еден кеңістігін үнемдейді, бұл шектеулі кеңістіктегі қосалқы станциялар мен тарату бөлмелері үшін қолайлы жабдық.
Тұрақты және қауіпсіз жұмысын қамтамасыз ету үшінАжыратқышы бар сақиналы негізгі блок,жабдықтың жұмыс ортасына нақты талаптары бар. Барлық өнімдер келесі стандарттарға сәйкес сыналады:
1. Максималды биіктік: ≤1000м
2. Қоршаған орта температурасының диапазоны: -35 ℃ ~ 45 ℃, максималды температура айырмашылығы 25 ℃ аспауы керек
3. Ылғалдылық стандарты: Орташа тәуліктік салыстырмалы ылғалдылық ≤95%; Орташа айлық салыстырмалы ылғалдылық ≤90%
4.Сейсмикалық төзімділік: 8 градус және одан төмен сейсмикалық қарқындылыққа бейімделу
5. Сайт талаптары: қатты діріл, соққы, ашық өрт, химиялық коррозия және жарылыс қаупі жоқ.
Жабдықтың қызмет ету мерзімін ұзарту және жұмыс ақауларын болдырмау үшін орнату алдында жердегі ортаны растаңыз.
Келесі кестеде XGN15 сериясының барлық стандартты техникалық параметрлері берілгенАжыратқышы бар сақиналы негізгі блок, 12кВ, 24кВ және 36кВ үш негізгі кернеу деңгейін қамтитын, сатып алу және инженерлік дизайн анықтамасы үшін:
| S/N | Аты | Бірлік | 12кВ | 24кВ | 36кВ |
| 1 | Номиналды кернеу | кВ | 12 | 24 | 36 |
| 2 | Номиналды ток | A | 630 | 630 | 630 |
| 3 | Номиналды тұйық контурдың үзілу тогы | A | 630 | 630 | 630 |
| 4 | Жүктеменің үзілу тогы бойынша номиналды | A | 630 | 630 | 630 |
| 5 | Қысқа уақытқа есептелген токқа төзімді | кА | 16 | 16 | 16 |
| 6 | Номиналды шыңға төзімді ток | кА | 40 | 40 | 40 |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 40 | 40 | 40 |
| 8 | Номиналды қуат жиілігі төзімді кернеу (фазадан фазаға және жерге) | кВ | 28 | 50 | 70 |
| 9 | Номиналды қуат жиілігі төзімді кернеу (оқшаулау қашықтығы бойынша) | кВ | 32 | 60 | 80 |
| 10 | Номиналды найзағайға төзімді кернеу (фазадан фазаға және жерге) | кВ | 75 | 125 | 170 |
| 11 | Номиналды найзағайға төзімді кернеу (оқшаулау қашықтығы бойынша) | кВ | 85 | 145 | 195 |
| 12 | Номиналды тасымалдау тогы | A | 630 | 630 | 630 |
| 13 | Механикалық төзімділік | оп | M1 1000 | M1 1000 | M1 1000 |
| 14 | Электрлік төзімділік | оп | E1 | E1 | E1 |
| 15 | SF6 газ қысымы (20℃) | бар | 0.5 | 0.5 | 0.5 |
| 16 | Жылдық ағып кету жылдамдығы | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Қоршауды қорғау дәрежесі | / | IP3X | IP3X | IP3X |
TheАжыратқышы бар сақиналы негізгі блокбірнеше шкаф түрлерін және икемді құрамдас конфигурациясын қолдайды. Төмендегі кестеде көрсетілгендей, әртүрлі шкаф корпустарында 12кВ, 24кВ және 36кВ жүйелер үшін сәйкес өлшем стандарттары бар:
| Жоқ. | Коммутатор түрі | Қосымша конфигурация | 12кВ Өлшемдері (W×D×H, мм) | 24кВ Өлшемдері (W×D×H, мм) | 36кВ Өлшемдері (W×D×H, мм) |
| 1 | Кіріс/Шығыс LBS тақтасы | Жүктеме қосқышы, жерге қосқыш, негізгі шина | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Трансформаторды қорғау тақтасы | Жүктеме қосқышы, жерге қосқыш, сақтандырғыш, негізгі шина | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Өлшеу тақтасы | Трансформатор, сақтандырғыш, негізгі шина | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB шығыс тақтасы | Ажыратқыш, Ток трансформаторы, Жүктеме қосқышы, Жерге қосқыш, Релелік қорғаныс, Негізгі шина | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | Өлшеу тақтасы бар CB шығысы | Ажыратқыш, ток трансформаторы, трансформатор, жүктеме қосқышы, жерге қосқыш, релелік қорғаныс, негізгі шина | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Министрлер кабинетінің жалпы құрылымы
кабинетіАжыратқышы бар сақиналы негізгі блоканық бөлінуі және берік қауіпсіздігі бар жоғарғы және төменгі тәуелсіз блоктарға бөлінеді:
1. Шина бөлмесі: шкафтың жоғарғы бөлігінде орналасқан, негізгі шин шкафтар арасында қуат беруді жүзеге асыру үшін барлық тарату құрылғылары тобы арқылы өтеді.
2. Негізгі ауыстырып-қосқыш бөлмесі: Эпоксидті шайырмен қапталған SF6 жүктеме қосқышымен, бақылау тесігімен және қосымша SF6 газ тығыздығын өлшегішімен жабдықталған.
3.Кабель бөлмесі: найзағай сөндіргішімен, ток трансформаторымен және басқа керек-жарақтармен жабдықталуы мүмкін кабельдік сымдарды өткізуге арналған кең орын. Астыңғы тақта мен шкафтың есігі кабельді оңай орнату үшін шешіледі.
4.Операциялық механизм және төмен вольтты басқару бөлмесі: Механикалық блоктаумен, позиция индикаторымен, қосалқы контактілермен, ажыратқыш катушкалармен және әртүрлі басқару ілмектерімен және өлшеу құралдарымен қамтамасыз ететін басқа компоненттермен жабдықталған.
XGN15 V модулінің сақинасының негізгі блогы вакуумдық ажыратқыштан, SF6 автоматты ажыратқыштан, блоктау механизмінен және жерге қосқыштан тұрады. Орнату әдістері алдыңғы бекітілген және бүйірлік бекітілген. Ажыратқыш пен жүктеме қосқышын дұрыс жұмыс істемеу үшін блоктауға болады.
6.2 Жұмыс механизмдерінің екі түрі
•K түрі (қос функциялы бір серіппелі механизм): Жүктеме қосқышы рычагпен немесе қозғалтқышпен тәуелсіз басқарылады; жерге қосқыш қысқыш серіппемен қозғалады және бөлек рычагпен басқарылады.
•А түрі (қос функциялы қос серіппелі механизм): Жүктеме қосқышы серіппелі энергияны сақтауды, тірек тұтқасын, қозғалтқышты немесе түймені өшіруді қабылдайды. Жерге қосқыш серіппелі жетегі бар тәуелсіз рычагпен басқарылады.
Барлық операцияларАжыратқышы бар сақиналы негізгі блокшкафтың есігі жабық күйде орындалуы керек. Операторлар стандартталған процесті орындауы керек:
7.1 Қуатты қосу жұмысы
1. Корпус есігінің толық жабылғанын растаңыз, жұмыс тұтқасын үстіңгі тесікке енгізіңіз және тежегішті бөлу дыбысы естілгенше және жерге қосқыш ажыратылғанша сағат тіліне қарсы 180° бұрыңыз.
2. Тұтқаны төменгі тесікке енгізіп, жабылу дыбысы шыққанша сағат тілімен 180° бұраңыз. Көрсеткіш жұмыс күйінде және қуат қосу әрекеті аяқталды.
7.2 Қуатты өшіру жұмысы
1. Тұтқаны төменгі тесікке салып, қуатты өшіру үшін сағат тіліне қарсы 180° бұраңыз; түймемен жабдықталған болса, сапар түймесін тікелей басыңыз.
2. Кабельдік бөлменің қуатсыз екенін растау үшін жанды дисплейдің толығымен сөнгенін тексеріңіз. Тұтқаны үстіңгі тесікке салып, жерге қосқышты жабу үшін сағат тілімен 180° бұраңыз. Шкафтың есігі ашылды және қуатты өшіру операциясы аяқталды.
Ескертпе: Жабдықтың қалыпты қысым диапазонында жұмыс істейтініне көз жеткізу үшін әрбір ауыстырып-қосу операциясы алдында манометрді SF6 тексеріңіз.
8.1 Тасымалдау және сақтау
•Шкаф астыңғы тақтаға бекітілгенде, оны жүк көтергішпен тасымалдауға болады; әйтпесе интегралды көтергішті пайдаланыңыз. Тасымалдау кезінде жабдық тік күйде болуы керек және аударылмауы керек.
• Ылғал, шаң және коррозияны болдырмау үшін тарату құрылғысын ұзақ уақыт бойы ашық ауада сақтауға болмайды.
8.2 Техникалық қызмет көрсету ережелері
1. Жабдық қалыпты жұмыс жағдайында 3 жыл ішінде техникалық қызмет көрсетуді қажет етпейді және серіппелі жұмыс механизмі майлауды қажет етпейді.
2. Тұрақты техникалық қызмет көрсету циклі 1 жыл. Техникалық қызмет көрсету мазмұнына барлық электр қосқыштарын тарту, шаңсорғышты тазалау және ішкі құрамдастарды тексеру кіреді.
3. Барлық ажыратқыштар мен жерге қосқыштар үшін жабу және ашу сынақтарын жүйелі түрде жүргізіңіз және икемді жұмысты қамтамасыз ету үшін электр контурын тексеріңіз.
4. Іске қосу алдында релелік қорғаныс құрылғыларын тексеру және жөндеу.
9.1 Қосылған құжаттар және керек-жарақтар
Әрбір жиынтығыАжыратқышы бар сақиналы негізгі блокТолық материалдармен жеткізіледі: өнім сертификаты, пайдалану жөніндегі нұсқаулық, инженерлік дизайн сызбалары және арнайы жұмыс тұтқасының бір жиынтығы.
9.2 Тапсырыс ақпараты қажет
Тапсырыс беру кезінде тұтынушылар келесі ақпаратты ұсынуы керек: Өнімнің дәл бейімделуін қамтамасыз ету үшін негізгі электр схемасы, тарату құрылғыларын орнату жоспары, құрамдас үлгі, қосалқы контур схемасы және басқа да арнайы техникалық талаптар.
Zhejiang Usune Electric Co., Ltd. 2011 жылы құрылған және Қытайдағы әйгілі электр өндірісінің базасы Юэцин экономикалық даму аймағында орналасқан. Компанияның жарғылық капиталы 8 миллион АҚШ доллары, 4300㎡ заманауи өндірістік цехы және 100-ден астам кәсіби қызметкерлері бар. Көптеген жылдар бойы дамып келе жатқаннан кейін ол үш негізгі өндірістік желіні салды: төмен және орташа кернеулі тарату құрылғыларын өндіру желісі, жоғары вольтты ажыратқыштарды өндіру желісі және эпоксидті шайырды бүрку өндірісі.
Компания жоғары және төмен вольтты тарату құрылғыларын, трансформаторларды, өзара индукторларды, жоғары вольтты ажыратқыштарды және ажыратқыш керек-жарақтарды қамтитын толық өнім матрицасы бар ҒЗТКЖ, өндіру және сатуды біріктіреді. Ол ISO 9001, ISO 14001 және ISO 45001 сертификаттарынан өтті және Қытайдың мемлекеттік желілік корпорациясы мен Қытай теміржол құрылыс корпорациясының білікті жеткізушісі болды. 14 жылдан астам салалық тәжірибесі бар компанияда тәжірибелі R&D командасы және OEM теңшеуін қолдайтын қатаң QC жүйесі бар. Кәдімгі өндірістік цикл 15-20 күн ішінде бақыланады және барлық өнімдер сенімді сапаға кепілдік беру үшін толық сынақ есептерімен жабдықталған.
TheАжыратқышы бар сақиналы негізгі блокбай инженерлік тәжірибені жинақтай отырып, үйде және шетелде көптеген негізгі жобаларда қолданылды:
• Аэроғарыштық ұшыру жобалары
•Huaneng Group химиялық зауыты мен электр станциясының жобалары
•Атом электр станциялары, су электр станциялары және мұнай сақтау орталықтары
•Қалалық тұрғын үйлер, сауда кешендері және электр қуатын таратуды қолдайтын көрікті жерлер
•318 Ұлттық автомобиль жолдары, темір жолдар, туннельдер және басқа көлікті электрмен жабдықтау жобалары
Өнімнің тұрақты өнімділігі және сатылымнан кейінгі мұқият қызмет инженерлік мердігерлер мен түпкілікті пайдаланушылардың бірауыздан мақтауына ие болды.
1-сұрақ: Сіз өндіруші немесе сауда компаниясысыз ба?
A: Біз кәсіби тікелей зауытпыз. БарлығыАжыратқышы бар сақиналы негізгі блокжәне басқа электр өнімдері бәсекеге қабілетті зауыттық тікелей бағамен дербес шығарылады.
2-сұрақ: Сұрауды жібергеннен кейін баға ұсынысын қанша уақыт ала аламын?
A: Біздің сату тобы сіздің толық сұранысыңызды алғаннан кейін 24 сағат ішінде ресми баға ұсынысын береді.
3-сұрақ: Біз өнімнің логотипі мен сыртқы түрін теңшей аламыз ба?
Ж: Иә, біз OEM және ODM қызметтерін қолдаймыз және қажет болған жағдайда шкафта тұтынушы логотиптері мен компания ақпаратын басып шығара аламыз.
4-сұрақ: Стандартты өндіріс уақыты қандай?
A: Жеткізу уақыты тапсырыс санымен анықталады. Әдетте, тауарды депозитті алғаннан кейін 15-20 күн ішінде жеткізуге болады.
5-сұрақ: Сіздің сапаны бақылау процесі қандай?
A: Біз шикізаттан, керек-жарақтардан дайын өнімге дейін толық тексеруді жүзеге асырамыз. Барлық жабдық жеткізілім алдында зауыттық сынақтан өтеді, бірнеше сынақ есептері ұсынылады.
6-сұрақ: Сатудан кейін өнім сапасы мәселелерін қалай шешуге болады?
A: Кез келген сапа мәселесі туындаса, бізге фотосуреттер немесе бейнелер жіберіңіз. Біздің техникалық топ 1-3 күн ішінде мақсатты шешімді ұсынады.
7-сұрақ: Өнімнің кепілдік мерзімі қандай?
A: Біз жеткізу күнінен бастап 12 айлық кепілдік қызметін ұсынамыз.
8-сұрақ: Неліктен бізді жеткізуші ретінде таңдау керек?
A: Бізде 14+ жылдық кәсіби тәжірибе, күшті ҒЗТКЖ және теңшеу мүмкіндіктері, қатаң сапаны бақылау, тұрақты жеткізу циклі және толық сынақ есептері бар, электр қуатын тарату жабдығы бойынша бір реттік шешімдерді ұсынады.
Заманауи орта вольтты сақиналы желіні электрмен жабдықтаудың негізгі жабдығы ретіндеАжыратқышы бар сақиналы негізгі блокықшам құрылымды, интеллектуалды функцияны, төмен техникалық қызмет көрсетуді және жоғары қауіпсіздікті біріктіреді, ол қалалық смарт желінің даму тенденциясына, жаңа энергия өндіруге және өнеркәсіптік қуатты таратуға тамаша бейімделеді. Күшті ҒЗТКЖ күшімен, стандартталған өндірістік желілермен және сапаны бақылаудың тамаша жүйесімен,Zhejiang Usune Electric Co., Ltd.жаһандық тұтынушылар үшін жоғары сапалы, теңшелетін сақина негізгі блоктарын және толық қолдау қызметтерін ұсынады.
Сіз энергетикалық келісім-шартпен, электр жабдықтарын көтерме саудамен, жаңа энергетикалық жобаны салумен немесе қалалық желілерді жаңартумен айналыссаңыз да, біздің өнімдер сіздің әртүрлі сатып алу және инженерлік қажеттіліктеріңізді қанағаттандыра алады. Өнім параметрлері, теңшелген схемалар, баға ұсыныстары және жобаның ынтымақтастығы туралы мәліметтер туралы көбірек білгіңіз келсе,бізбен хабарласыңы. Біздің кәсіби халықаралық сату және техникалық командамыз сізге уақтылы жауап береді, тегін үлгілік қолдау мен кәсіби техникалық басшылықты қамтамасыз етеді және бүкіл әлемдегі серіктестермен ұзақ мерзімді «жеңіс-жеңіс» ынтымақтастық қарым-қатынастарын орнатуды асыға күтеді.
