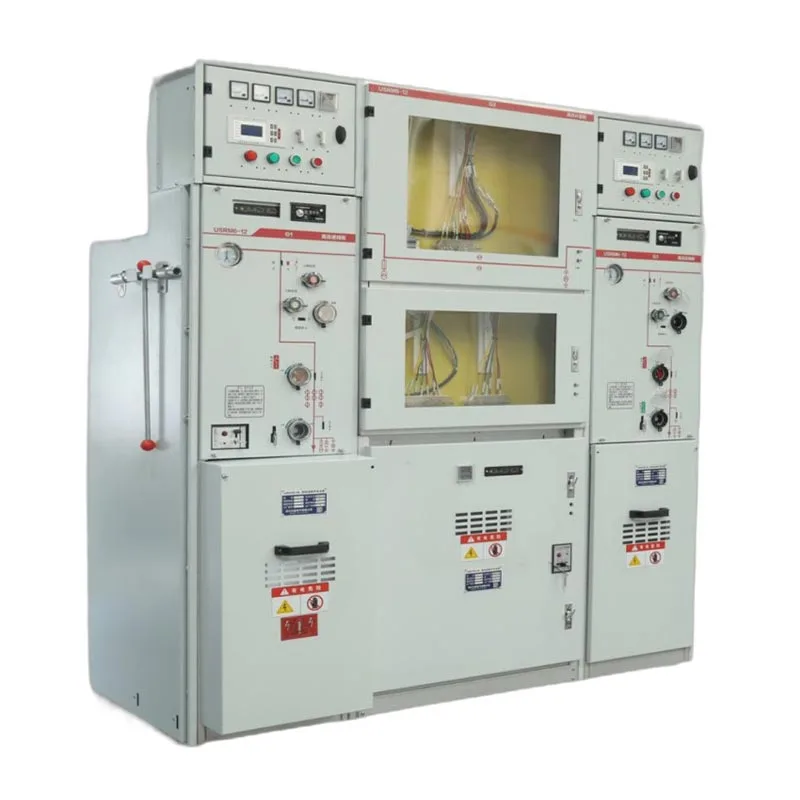

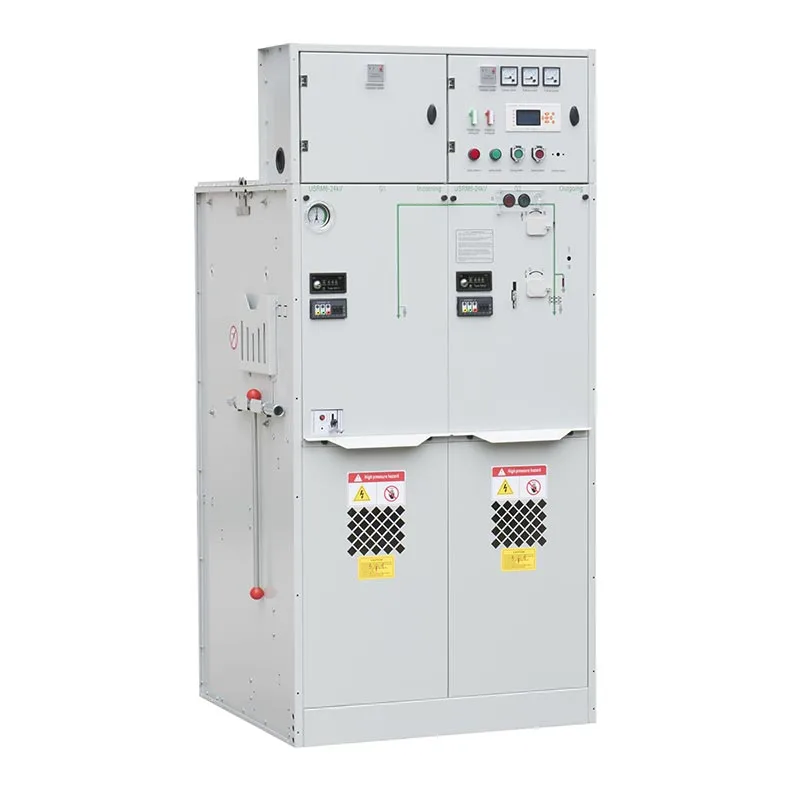

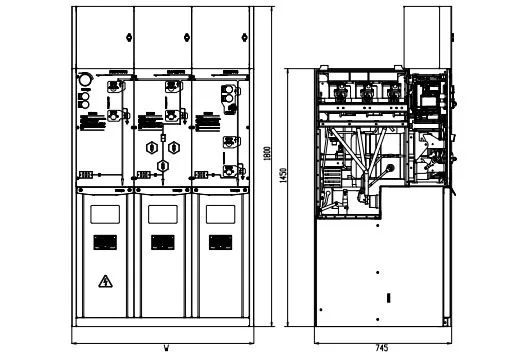

22кВ SF6 GIS RMU сақиналы негізгі тарату құрылғысын сатып алушылар үшін негізгі ойлар тек коммутация өнімділігі ғана емес, сонымен қатар сондай-ақ ақауларды қаншалықты жылдам табуға болатынын, операторлардың жабдыққа қаншалықты қауіпсіз қол жеткізе алатынын және техникалық қызмет көрсетудің қаншалықты қажет екенін көрсетеді қызмет ету мерзімі бойына қажет. Usune бұл талаптарды жоғары вольтты ток индикаторы, ақаулық арқылы шешеді индикаторлар, микрокомпьютер қорғанысы және қысыммен жабылған газ жүйесі.
RMU фазалық және жер бетіндегі ақаулар үшін ақаулық индикаторларымен жабдықталуы мүмкін. Қате орын алған соң, индикатор операциялық персоналға зардап шеккен бөлікті анықтауға және ақаулық орнын анықтауға көмектесу үшін дабыл береді тиімдірек.
Бақылау орталығына қосылған тарату желілері үшін ақаулар туралы ақпаратты да жіберуге болады бақылау сервері, басқару бөлмесіне ақау аймағын және нақты позицияны сенімсіз анықтауға мүмкіндік береді толығымен қолмен тексеру.
Жоғары вольтты ток индикаторы бастапқы тізбектің бар-жоғын тексеру үшін визуалды еске салғышты қамтамасыз етеді қуаттандырылған. Ол сонымен қатар операторларға жұмыс алдында электр күйін растауға көмектесу үшін фазалық тексеруді қолдайды.
Электрлік блоктау қосылымы және онымен байланысты магниттік құлып кабель бөлімінің есігінің болуын болдырмайды кіріс кабель қуатталған күйде ашылып, техникалық қызмет көрсету кезінде қосымша қорғаныс қабатын қамтамасыз етеді.
Қосымша микрокомпьютерді қорғау, өлшеу және басқару құрылғысы дәстүрлі электромагниттік релені ауыстырады сандық бақылау технологиясымен қорғау. Оны желілерге, тарату трансформаторларына және басқа да бастапқы құрылғыларға пайдалануға болады жабдық.
Жүйе ток пен кернеуді қорғау, өлшеу, дабыл және бақылау функцияларын біріктіре алады қуатты интеллектуалды басқару және тұтынушының бақылау желісімен байланыс.
| Жоқ. | Элементтер | Бірлік | Жүктемені ажырату құрылғысы | аралас бірлік | Ажыратқыш қондырғы |
| 1 | Номиналды кернеу | кВ | 12/24 | 12/24 | 12/24 |
| 2 | Номиналды жиілік | Hz | 50 | 50 | 50 |
| 3 | Номиналды ток | A | 630 | 125 (сақтандырғыш тоғына байланысты) | 630 |
| 4 | Номиналды оқшаулау деңгейі‑1мин Жиілік төзімділік кернеуі‑фаза аралық, жерге | кВ | 42/65 | 42/65 | 42/65 |
| Номиналды оқшаулау деңгейі-1мин Жиілік кернеуге төтеп беретін оқшаулау қашықтығы | кВ | 48/79 | 48/79 | 48/79 | |
| Номиналды оқшаулау деңгейі‑1мин Жиілікке төтеп беру кернеуі‑Бақылау және көмекші тізбек | кВ | 2/2 | 2/2 | 2/2 | |
| Номиналды оқшаулау деңгейі-Жарықтандыру импульсі кернеуге төтеп беру-фаза аралық, жерге | кВ | 75/125 | 75/125 | 75/125 | |
| Номиналды оқшаулау деңгейі - Жарықтандыру импульсі кернеуді оқшаулау қашықтығына төтеп береді | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номиналды қысқа тұйықталуға төзімді ток | кА/с | 25/4 | —— | 25/4 |
| 6 | Номиналды шыңға төзімді ток | кА | 63 | —— | 63 |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 63 | HV сақтандырғышымен шектелген | 63 |
| 8 | Номиналды қысқа тұйықталу тогы | кА | —— | HV сақтандырғышымен шектелген | 25/25 |
| 9 | Номиналды беріліс тогы | A | —— | 1700/1400 | —— |
| 10 | Номиналды белсенді жүктемені бұзу тогы | A | 630 | —— | —— |
| 11 | Номиналды жабық контурдың үзілу тогы | A | 630 | —— | 630 |
| 12 | Механикалық қызмет ету мерзімін ажырату қосқышы/CB | Уақыт | 10000 | 10000 | 20000 |
| Механикалық қызмет ету мерзімі – оқшаулау/жерге қосқыш | Уақыт | 5000 | 5000 | 5000 | |
| 13 | Тізбек кедергісі | μΩ | ≤150 | —— | ≤150 |
| 14 | Номиналды зарядтау қысымы (20 ℃ манометрлік қысым) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Газдың жылдық салыстырмалы ағу жылдамдығы | % | 0.05 | 0.05 | 0.05 |
| 16 | IP қорғау дәрежесі – Шкаф | IP4X | IP4X | IP4X | |
| IP қорғау дәрежесі – Газ багы | IP67 | IP67 | IP67 |
Фазалар арасында немесе фаза мен жер арасында қысқа тұйықталу орын алған кезде ақаулық индикаторы дабыл береді көрсеткіш. Техникалық қызмет көрсету қызметкерлері сигналды зақымдалған фидерді анықтау және ақаулықты азайту үшін пайдалана алады орналасуы.
Орталықтандырылған мониторингті қажет ететін жобалар үшін ақаулар туралы ақпаратты мониторинг орталығына жіберуге болады. The бақылау компьютері техникалық қызмет көрсету топтарына азайтуға көмектесетін сәйкес ақау бөлімі мен орнын көрсете алады ақауларды іздеу уақыты және қуатты тиімдірек қалпына келтіру.
SF6 шкафының негізгі құрамдас бөліктері жабық жүйе ретінде жасалған және әдетте күнделікті жұмысты қажет етпейді. қалыпты жұмыс жағдайында көрсетілген қызмет мерзімі ішінде техникалық қызмет көрсету.
Газ багы тот баспайтын болаттан жасалған, ұзақ мерзімді коррозияға төзімді. Механикалық пайдалану құрамдастары газ ыдысының сыртында орналастырылады, тексеру, пайдалану және бөлшектерді ауыстыру қызмет қажет болғанда ыңғайлырақ.
Шамадан тыс шаңға, құмға немесе ластануға ұшыраған қондырғылар үшін механикалық айналмалы бөлшектерді мерзімді тексеру және майлау шарттары ұсынылады.
USRM6 сериясы қысыммен тығыздалған газ жүйесін пайдаланады және қалыпты жағдайда газды арнайы тексеруді қажет етпейді пайдалану шарттары.
Жұмыс алдында манометрді тексеру керек. Қалыпты жағдайда қысым көрсеткіші болуы керек жасыл операциялық аймақта қалады. Анықтамалық қысым 0,14 МПа, газ қысымы жоғарыда сақталады Белгіленген тығыздау жағдайында 20°C температурада 0,135 МПа.
Күтілетін жыл сайынғы газдың ағып кету деңгейі 0,1%-дан аз, бұл газды тығыздаудың ұзақ мерзімді өнімділігін қолдайды.
22 кв Sf6 Gis Rmu сақиналы негізгі блок тарату құрылғысы IEC 298 талаптарына сәйкес әзірленген, жобаланған қалыпты пайдалану жағдайында 30 жылдан астам қызмет ету мерзімі.
Ауа өткізбейтін қосқыштың дизайны күтілетін қызмет көрсету мерзімі ішінде газдың тығыздалуын сақтауға көмектеседі, бұл қажеттілікті азайтады жиі газға қатысты техникалық қызмет көрсету және тұтынушыларға ұзақ мерзімді пайдалану шығындарын бақылауға көмектесу.
| Негізгі қарастыру | 22кВ SF6 GIS RMU пайдаланылады | Кәдімгі RMU |
| Оқшаулау | SF6 газ оқшауланған | Жабдықтың дизайнына байланысты |
| Ақаулықты анықтау | Қосымша жергілікті және қашықтағы ақаулық көрсеткіші | Көбінесе қолмен тексеруге көбірек сүйенеді |
| Бақылау | Сандық қорғаныс және байланыс қолжетімді | Бөлек бақылау жабдығын қажет етуі мүмкін |
| Қауіпсіздік | Тікелей индикатор және электрлік/магниттік блоктау | Конфигурацияға байланысты |
| Техникалық қызмет көрсету | Төмен техникалық қызмет көрсету талаптары бар мөрленген бастапқы жүйе | Техникалық қызмет көрсету талаптары әртүрлі |
| Газ цистернасы | Тот баспайтын болаттан жабылған резервуар | Құрылысқа байланысты |
| Қызмет мерзімі | Қалыпты жағдайда 30 жылдан астам уақытқа арналған | Өнімнің дизайны мен техникалық қызмет көрсетуіне байланысты |
Usune 22kv Sf6 Gis Rmu Ring негізгі блокты тарату құрылғысы бірнеше рет болатын өнеркәсіптік тарату желілеріне жарамды. фидерлерге сенімді коммутация және ақаулардың жылдам орналасуы қажет. Ақаулық индикаторлары мен сандық қорғаныс құралдары көмектесе алады техникалық қызмет көрсету топтары қалыптыдан тыс учаскелерді тиімдірек анықтайды.
RMU микрокомпьютерді қорғау және тарату трансформаторлары үшін өлшеу функцияларымен конфигурациялануы мүмкін, орташа вольтты желі ішінде ток пен кернеуді бақылау, дабыл және қорғау функцияларын қамтамасыз ету.
Зияткерлік қуат тарату жүйелерін дамытатын тұтынушылар үшін RMU қорғанысты, өлшеуді, ақаулықты қоса алады индикация және байланыс функцияларын орталық бақылау жүйесіне, қашықтан ақауды анықтауды қолдауға және тиімдірек желіні басқару.
Тұтынушы Usune 22кв Sf6 Gis Rmu Ring негізгі тарату құрылғысын бірнеше өнеркәсіптік сақиналы желі үшін пайдаланды. кіріс және шығыс фидерлер. Пайдалануға беру кезінде тапсырыс беруші операторлардың жылдам жасай алатындығына назар аударды фазадан фазаға немесе фазадан жерге ақаулық орын алған кезде зардап шеккен фидерді анықтаңыз. Біріктірілген ақаулық көрсеткіші техникалық қызмет көрсету персоналына орындамас бұрын ақаулық бөлігін қысқартуға көмектесе отырып, жергілікті дабыл туралы ақпаратты берді орнында тексеру.
Трансформаторды тарату қолданбасы үшін тұтынушы микрокомпьютер қорғанысы бар RMU таңдады және басқару құрылғысы. Жүйе қорғаныс пен дабылмен бірге ток пен кернеудің сандық мониторингін қамтамасыз етті функциялары. Тұтынушы бұл конфигурацияны трансформатордың жұмыс жағдайын бақылау үшін ыңғайлы деп тапты кәдімгі релелік қорғанысқа ғана сенуден гөрі.
Орталықтандырылған тарату мониторингін қажет ететін тұтынушы RMU ақаулық көрсеткішін және цифрлық қорғауды қосты бақылау орталығына жүктеледі. Ақаулық сигналы жасалған кезде, бақылау экраны анықтай алады тиісті ақаулық бөлімі операциялық топқа далалық инспекцияның қай жерде қажет екенін анықтауға мүмкіндік береді және ақауларды жою тиімділігін арттыру.
RMU қалыпты қызмет көрсету жағдайында жұмыс істейтін тұтынушылар үшін тығыздалған SF6 газ багы қажеттілікті азайтады күнделікті ішкі техникалық қызмет көрсету. Тұтынушылар сыртқы механикалық жұмыс құрамдастарын да бағалайды, себебі олар болуы мүмкін техникалық қызмет көрсету қажет болған кезде ыңғайлырақ тексеріледі немесе ауыстырылады.
Zhejiang Usune Electric Co.,Ltd. ISO 9001 сапа менеджменті жүйесі, ISO стандартына сәйкес менеджмент жүйелерін құрды 14001 Қоршаған ортаны басқару жүйесі және ISO 45001 Еңбекті қорғау және қауіпсіздікті басқару жүйесі.

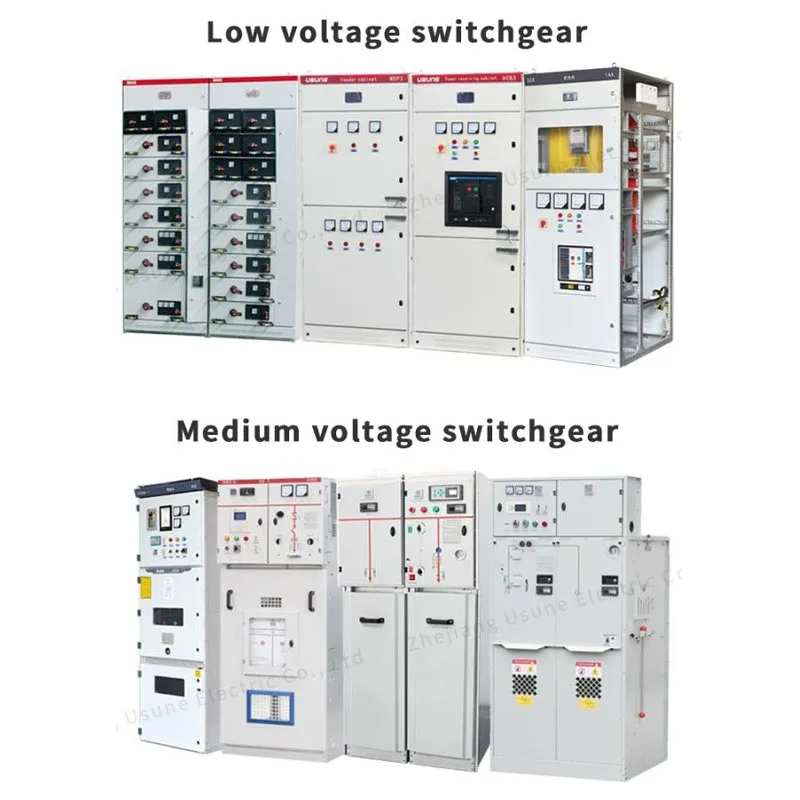

Әртүрлі халықаралық нарық талаптарын қанағаттандыру үшін Usune орта вольтты тарату құрылғыларының өнімдері тиісті кезеңдерден өтті CE сертификатын алған тиісті өнімдермен IEC және GB стандартты типті сынақтар. Бұл жүйелер дәйектілікті қолдайды өндіріс сапасы, өнімді сынау және орташа вольтты электр қуатын тарату жобаларына техникалық сәйкестік.
Иә. RMU фазалық және жер бетіндегі ақауларды анықтауға қабілетті ақаулық индикаторларымен жабдықталуы мүмкін. және жергілікті дабыл белгілерін қамтамасыз ету.
Иә. Сәйкес байланыс және бақылау жүйесімен жабдықталған кезде ақаулар туралы ақпаратты жіберуге болады зардап шеккен бөлікті және ақаулық орнын көрсетуге болатын бақылау орталығына.
Қалыпты жұмыс жағдайында қысыммен тығыздалған жүйе арнайы жоспарлы газды тексеруді қажет етпейді. The манометрді жұмыс алдында тексеру керек және қалыпты жағдайда жасыл аймақта қалуы керек.
USRM6 сериясы қалыпты жұмыс жағдайында 30 жылдан астам қызмет ету мерзіміне арналған газдың жыл сайынғы болжамды ағу деңгейі 0,1%-дан аз.
Usune SF6 тығыздалған оқшаулауды, ақауды анықтауды, ток өткізетін бөлікті көрсетуді, қауіпсіздік блоктауын, сандықты біріктіреді. бір орташа вольтты RMU шешімінде қорғаныс және төмен техникалық қызмет көрсету, бұл оны заманауи сақина үшін қолайлы етеді желілік және интеллектуалды тарату қолданбалары.
