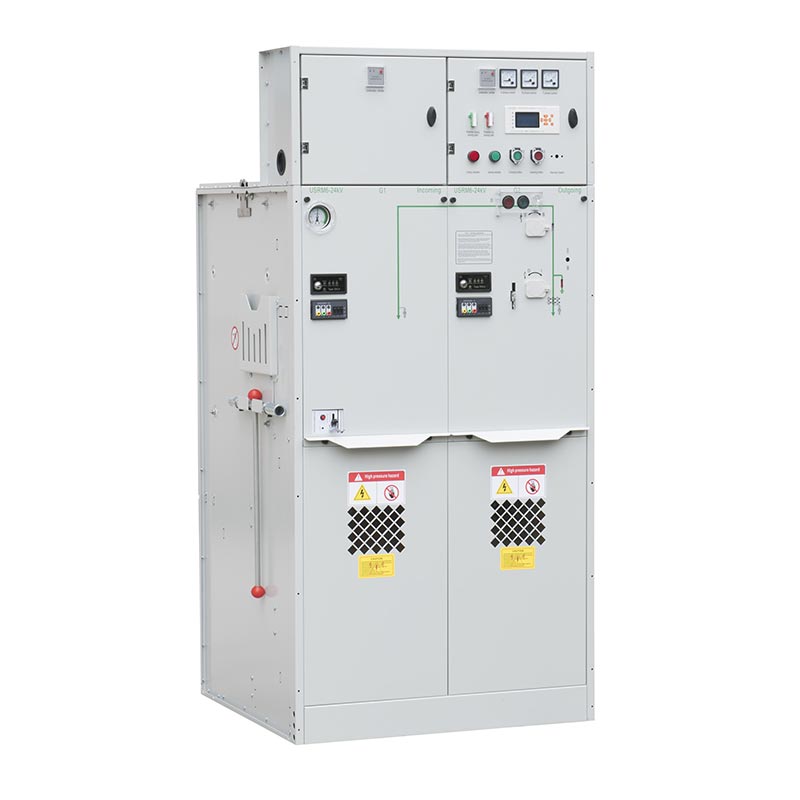

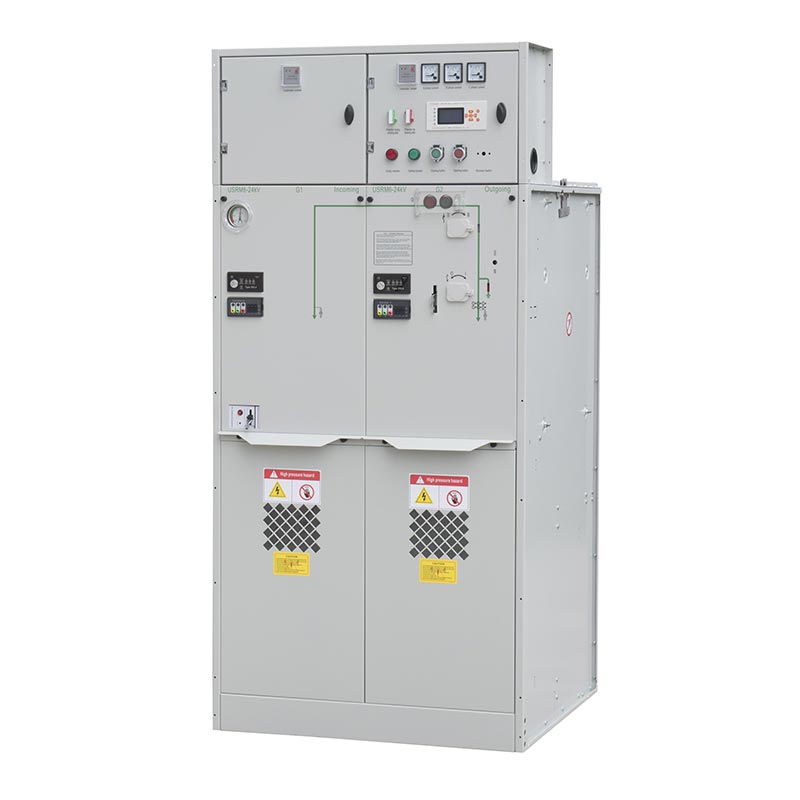

Usune 24кВ газ оқшауланған тарату құрылғысы белгілі бір таратуға сәйкес келетін әртүрлі функционалды блоктармен қол жетімді. талаптар. C құрылғысы жүктемені ауыстыруға және бөлуді басқаруға арналған жүктемені ажырату құрылғысы, F бірлігі - жүктеме Трансформатор мен фидерді қорғауға арналған ажыратқыш-сақтандырғыш біріктіру блогы, ал V блогы автоматты ажыратқыш құрылғысы болып табылады. кеңейтілген коммутация мен қорғау функцияларын қажет ететін қолданбалар.
Ықшам жабық құрылымымен, икемді функционалды конфигурациясымен және сенімді оқшаулау өнімділігімен Usune орнатуды азайта отырып, электр қуатын тарату қауіпсіздігін жақсартуды қалайтын тұтынушылар үшін практикалық шешімді ұсынады кеңістік.
Тығыздалған газ оқшауланған дизайн негізгі электрлік компоненттерді жабық шкафтың ішіне орналастырады, бұл олардың әсерін азайтады. шаңның, ылғалдылықтың және сыртқы ластанудың әсері. Бұл ықшам құрылым орнату кеңістігін оңтайландыруға көмектеседі және әсіресе қосалқы станциялар, өнеркәсіптік зауыттар және бос орын бар қалалық тарату жобалары үшін қолайлы шектелген.
24 кВ газды оқшауланған тарату құрылғысы тарату желісіне сәйкес әртүрлі функционалды конфигурацияларды қолдайды. талаптар. C құрылғысы жүктемені сенімді ауыстыру үшін жүктемені ажырату қосқышын пайдаланады, F құрылғысы жүктеме үзілісін біріктіреді трансформатор мен фидерді қорғауға арналған сақтандырғыштары бар қосқыш, ал V блогы қолданбалар үшін автоматты ажыратқышты пайдаланады жан-жақты коммутация және қорғау мүмкіндіктерін талап етеді.
Тарату құрылғысы -40°C-тан +50°C-қа дейінгі қоршаған орта температурасына арналған, орташа 24 сағаттық температура емес. 35°C-тан жоғары. Оны 4000 м биіктікте пайдалануға болады, бұл ретте газды зарядтауға ерекше назар аудару керек. жабдық 1000 м-ден жоғары орнатылған кездегі қысым. Биік биіктіктегі қондырғылар үшін соңғы конфигурация нақты жұмыс жағдайларына сәйкес Усунемен расталуы керек.
Жабық құрылым қоршаған ортаның ластануының ішкі компоненттерге әсерін азайтуға көмектеседі, бұл мүмкін әдеттегі жабдықты басқаруды жеңілдету. Бұл коммутациялық құрылғыны сенімділікті қажет ететін тұтынушылар үшін қолайлы етеді техникалық қызмет көрсету жүктемесі төмендетілген орташа вольтты жабдық.
Стандартты қызмет көрсету биіктігі 4000 м дейін. Жабдық 1000 м-ден жоғары биіктікте орнатылған кезде, зарядтау қысымын орнатудың нақты биіктігіне сәйкес реттеуге болады. 2000-нан жоғары қондырғылар үшін м, төмендетілген атмосфералық қысымға және нәтижесінде оқшаулауға қойылатын талаптарға ерекше назар аудару керек.
Жабдық орташа температурасы 24 градустан жоғары -40°C-тан +50°C-қа дейінгі қоршаған орта температурасының диапазонына арналған. сағат 35°C аспайды. Бұл кең жұмыс температурасы диапазоны тарату құрылғысына суық аймақта да, сондай-ақ қызмет көрсетуге мүмкіндік береді жобаның жалпы шарттары көрсетілген талаптарға сай болған кезде ыстық климаттық қолданбалар.
Салыстырмалы ылғалдылық 24 сағат ішінде 95%-дан аспайтын және 90%-дан аспайтын жағдайларға есептелген. айлық негізде. Орнату ортасы да жарылғыш немесе коррозиялық газдардан таза болуы керек жабдыққа теріс әсер етеді.
Коммутаторлар жарылғыш немесе коррозиялық газдар немесе қатты соққылар мен соққылар жоқ жерлерде орнатылуы керек. The қоршаған ортаның ластану деңгейі GB/T 5582 сәйкес III деңгейден аспауы керек. Арнайы пайдалану шарттары тиісті жабдық конфигурациясы болуы үшін өндірушіге шығарар алдында хабарлануы керек расталды.
С блогы орташа вольтты жүктемені ауыстыруға және таратуды басқаруға арналған. Ол практикалық мүмкіндік береді қажетсіз жүктемені сенімді ауыстыру қажет болатын фидер мен желілік қолданбаларға арналған конфигурация а сөндіргіш негізіндегі қорғаныс құрылымы.
F блогы коммутациялық және қорғаныс функцияларын қамтамасыз ету үшін жүктеме ажыратқышын сақтандырғыштармен біріктіреді. Ол әсіресе ықшам жабдық пен қысқа тұйықталудан тиімді қорғанысы бар трансформаторлық фидер қолданбалары үшін жарамды қажет.
V құрылғысы коммутация мен қорғаныс функцияларын қажет ететін қолданбалар үшін автоматты ажыратқышты пайдаланады. Ол тізбекті үзу және қорғауды үйлестіру бар орта вольтты тарату жүйелеріне жарамды маңызды талаптар.
| Жоқ. | Элементтер | Бірлік | Жүктемені ажырату құрылғысы | аралас бірлік | Ажыратқыш қондырғы |
| 1 | Номиналды кернеу | кВ | 12/24 | 12/24 | 12/24 |
| 2 | Номиналды жиілік | Hz | 50 | 50 | 50 |
| 3 | Номиналды ток | A | 630 | 125 (сақтандырғыш тоғына байланысты) | 630 |
| 4 | Номиналды оқшаулау деңгейі‑1мин Жиілік төзімділік кернеуі‑фаза аралық, жерге | кВ | 42/65 | 42/65 | 42/65 |
| Номиналды оқшаулау деңгейі-1мин Жиілік кернеуге төтеп беретін оқшаулау қашықтығы | кВ | 48/79 | 48/79 | 48/79 | |
| Номиналды оқшаулау деңгейі‑1мин Жиілікке төтеп беру кернеуі‑Бақылау және көмекші тізбек | кВ | 2/2 | 2/2 | 2/2 | |
| Номиналды оқшаулау деңгейі-Жарықтандыру импульсі кернеуге төтеп беру-фаза аралық, жерге | кВ | 75/125 | 75/125 | 75/125 | |
| Номиналды оқшаулау деңгейі - Жарықтандыру импульсі кернеуді оқшаулау қашықтығына төтеп береді | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номиналды қысқа тұйықталуға төзімді ток | кА/с | 25/4 | —— | 25/4 |
| 6 | Номиналды шыңға төзімді ток | кА | 63 | —— | 63 |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 63 | HV сақтандырғышымен шектелген | 63 |
| 8 | Номиналды қысқа тұйықталу тогы | кА | —— | HV сақтандырғышымен шектелген | 25/25 |
| 9 | Номиналды беріліс тогы | A | —— | 1700/1400 | —— |
| 10 | Номиналды белсенді жүктемені бұзу тогы | A | 630 | —— | —— |
| 11 | Номиналды жабық контурдың үзілу тогы | A | 630 | —— | 630 |
| 12 | Механикалық қызмет ету мерзімін ажырату қосқышы/CB | Уақыт | 10000 | 10000 | 20000 |
| Механикалық қызмет ету мерзімі – оқшаулау/жерге қосқыш | Уақыт | 5000 | 5000 | 5000 | |
| 13 | Тізбек кедергісі | μΩ | ≤150 | —— | ≤150 |
| 14 | Номиналды зарядтау қысымы (20 ℃ манометрлік қысым) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Газдың жылдық салыстырмалы ағу жылдамдығы | % | 0.05 | 0.05 | 0.05 |
| 16 | IP қорғау дәрежесі – Шкаф | IP4X | IP4X | IP4X | |
| IP қорғау дәрежесі – Газ багы | IP67 | IP67 | IP67 |
24 кВ газды оқшауланған тарату құрылғыларын сенімді орта вольтты коммутациялық және сенімді өнеркәсіптік қондырғыларда пайдалануға болады. қорғау үздіксіз өндіріс үшін өте маңызды. Шағын қоршау бөлменің электр кеңістігін оңтайландыруға көмектеседі, C, F және V конфигурациялары жабдықты әртүрлі фидермен және трансформатормен сәйкестендіруге мүмкіндік береді талаптар.
F және V қондырғыларын қорғаныс және коммутация функциялары бар трансформатор және фидер қолданбалары үшін конфигурациялауға болады ықшам орташа вольтты жүйеге біріктіру қажет. Жабық дизайн ішкі қорғанысқа да көмектеседі қоршаған ортаның ластануынан болатын компоненттер.
Қалалық қосалқы станциялар, коммерциялық нысандар және инфрақұрылымдық жобалар жиі жабдыққа қатаң талаптар қояды көлемі мен операциялық сенімділігі. Usune 24кВ газ оқшауланған тарату құрылғысының ықшам дизайны оны қолайлы етеді орнату кеңістігі шектеулі және сенімді орташа кернеуді тарату қажет жобалар.
Газ оқшауланған тарату құрылғысы қажетті коммутациялық және қорғанысты қамтамасыз ететін жабық және ықшам құрылымды пайдаланады. азырақ орнату ізіне біріктірілетін функциялар. Әдетте дәстүрлі ауадан оқшауланған тарату құрылғылары үлкен электрлік саңылауларды талап етеді, нәтижесінде кеңістікке қойылатын талаптар жоғарылайды.
Usune газды оқшауланған тарату құрылғысының жабық құрылымы ішкі электрлік компоненттердің тікелей әсерін азайтады. шаңға, ылғалдылыққа және сыртқы ластануға. Дәстүрлі ауа оқшаулағыш жабдыққа көбірек тәуелді орнату ортасы және талап етілетін орындарда қосымша қоршаған ортаны қорғауды қажет етуі мүмкін.
C, F және V қондырғылары тұтынушыларға әртүрлі коммутация және қорғау функцияларына сәйкес таңдауға мүмкіндік береді тарату талаптары. Бұл модульдік тәсіл жалғыз бекітілген тарату құрылғысын пайдаланудан гөрі үлкен икемділікті қамтамасыз етеді әртүрлі қолданбаларға арналған конфигурация.
Usune 24кВ газ оқшауланған тарату құрылғысы орташа кернеуге арналған қолданыстағы қытай стандарттарына сілтеме жасай отырып жасалған. коммутациялық құрылғылар мен электр жабдықтары, соның ішінде жоғары вольтты айнымалы токты ажыратқыштар үшін ГБ 3804-2004, ГБ 1984-2014 үшін жоғары вольтты айнымалы ток ажыратқыштары, ГБ 16926-2009 жоғары вольтты айнымалы ток жүктемесін ажырату қосқыш-сақтандырғыш комбинациясы және GB 1985-2014 жоғары вольтты айнымалы токты оқшаулау және жерге қосу қосқыштары үшін.
Жабдық сонымен қатар 3,6кВ–40,5кВ айнымалы токтағы металл қоршалған тарату құрылғылары мен басқару құрылғыларына арналған GB 3906-2006 стандартына сілтеме жасайды, GB/T 11022-2011 жоғары вольтты тарату құрылғылары мен басқару құрылғыларына қойылатын жалпы техникалық талаптар, қоршау үшін GB 4208-2008 қорғаныс, сыртқы оқшаулаудың ластану деңгейлері үшін GB/T 5582-1993 және айнымалы токпен қоршалған тарату құрылғылары үшін DL/T 404-2007 және басқару құралдары.
Басқа қолданылатын талаптарға механикалық және электрлік өнімнің техникалық шарттарына арналған GB/T 13384-2008 кіреді, GB Орау және тасымалдау таңбалары үшін 191-2008 және жоғары вольтты оқшаулауды үйлестіру үшін GB 311.1-2012 беру және тарату жабдықтары. Қолданылатын соңғы стандарттар өнімге сәйкес расталуы керек конфигурация және мақсатты нарық.
Орта вольтты тарату құрылғылары химиялық зауыттар мен өндіріс сияқты өнеркәсіптік жобаларда қолданылды нысандар. Тұтынушылар тұрақты жұмысқа, ықшам орнатуға және сенімді қорғаныс өнімділігіне назар аударады. The тығыздалған газ оқшауланған құрылым шаң, ылғалдылық және қоршаған орта жағдайларының әсерін азайтуға көмектеседі, қолдау жабдықтың ұзақ мерзімді сенімділігі.
Су электр станцияларын, мұнайды қоса алғанда, инфрақұрылымдық және энергетикалық жобалар үшін пайдаланылған өнімдер жеткізілді. сақтау қоймалары мен тасымалдау жобалары. Тұтынушылар икемді C, F және V функционалды конфигурациясын бағалайды, бұл коммутациялық құрылғыларды әртүрлі коммутациялық, қорғау және тарату талаптарына бейімдеуге мүмкіндік береді.
Жобалық қосымшаларға сүйене отырып, тұтынушылар негізінен Usune коммутаторын ықшам дизайны, сенімділігі үшін бағалайды оқшаулау өнімділігі, икемді конфигурация және төмен техникалық қызмет көрсету талаптары. Модульдік құрылым көмектеседі тұтынушылар әртүрлі орта вольтты тарату жүйелеріне сәйкес қолайлы шешімдерді таңдайды.
Zhejiang Usune Electric Co.,Ltd. ISO 9001 Сапа бойынша кешенді сапа менеджменті жүйесін құрды Менеджмент жүйесі, ISO 14001 Қоршаған ортаны басқару жүйесі және ISO 45001 Еңбекті қорғау және қауіпсіздікті басқару Жүйе.
Нарықтың әртүрлі талаптарын қанағаттандыру үшін Usune 24кВ газ оқшауланған тарату құрылғысы тиісті IEC және GB стандарт түрінен өтті. сынақтардан өтіп, CE сертификатын алды. Өнімдер қолдау үшін қатаң сапаны бақылау процедуралары бойынша шығарылады сенімді өнімділік, қауіпсіздік және жаһандық орта вольтты электр қуатын тарату қолданбаларына сәйкестік.
Көрсетілген қоршаған орта температурасының диапазоны -40°C-тан +50°C-қа дейін, орташа температурасы 24 сағаттан аспайды. 35°C.
Көрсетілген салыстырмалы ылғалдылық 24 сағат ішінде 95%-дан аспайды және ай сайын 90%-дан аспайды. The жабдық жарылғыш немесе коррозиялық газдар жоқ ортада және белгіленген шегінде орнатылуы керек ластану деңгейі.
Иә. C, F және V функционалдық бірліктерді тұтынушының тарату желісіне, коммутациясына және сәйкес таңдауға болады қорғау талаптары. Арнайы жұмыс орталары үшін тұтынушылар бұрын тиісті шарттарды қамтамасыз етуі керек Usune сәйкес конфигурацияны бағалай алатындай тапсырыс беру.
Өнімнің дизайны қолданыстағы GB және DL/T стандарттарына, соның ішінде жүктеме ажыратқыштарын қамтитын талаптарға сілтеме жасайды, ажыратқыштар, сақтандырғыш комбинациялары, металл қоршау құрылғылары, қоршауды қорғау, оқшаулауды үйлестіру және жоғары вольтты тарату құрылғыларына қойылатын жалпы техникалық талаптар.
Zhejiang Usune Electric Co.,Ltd. әртүрлі қуатты таратуға арналған орташа вольтты электр жабдықтарын ұсынады талаптар. 24кВ газ оқшауланған тарату құрылғысы икемді C, F және V бар ықшам жабық құрылымды біріктіреді. тұтынушыларға арнайы желі талаптарына сәйкес жабдықты конфигурациялауға мүмкіндік беретін функционалдық блоктар.
Usune сонымен қатар арнайы жұмыс жағдайлары үшін техникалық байланысты қолдайды. Жоғары қамтитын қолданбалар үшін биіктік, экстремалды температура немесе басқа стандартты емес қоршаған орта жағдайлары, тұтынушылар жоба туралы мәліметтерді бере алады жабдықтың конфигурациясы мен жұмыс параметрлерін дұрыс бағалау үшін тапсырыс бермес бұрын.
