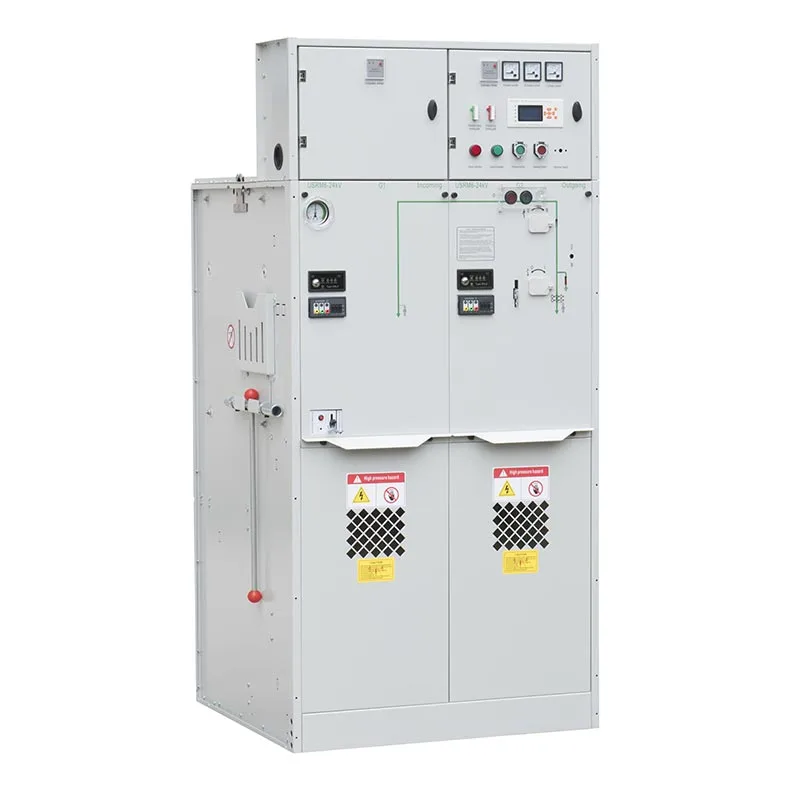

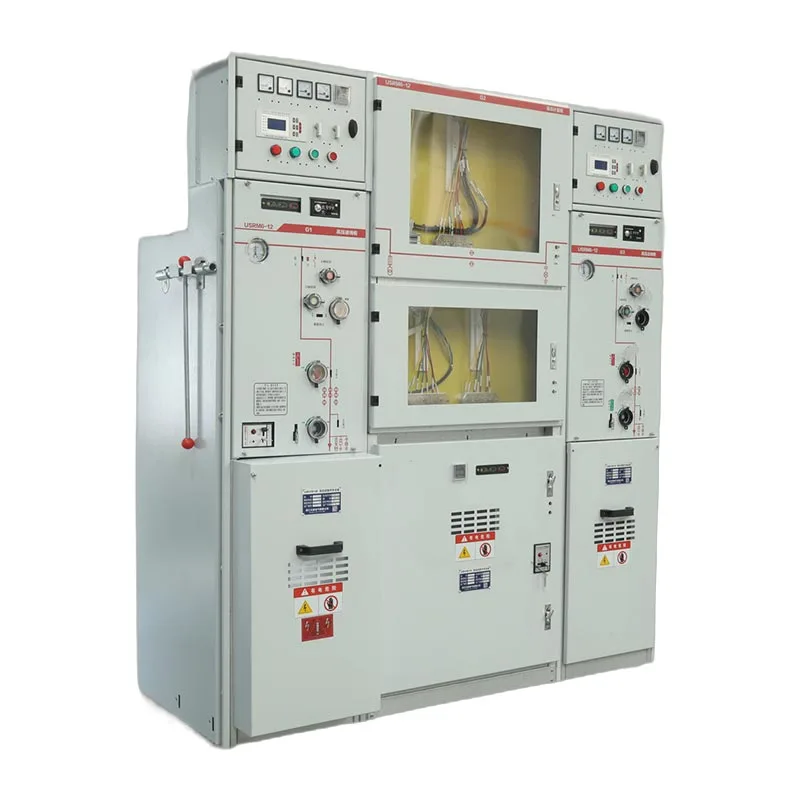

Орнату ортасына көп тәуелді кәдімгі тарату құрылғыларынан айырмашылығы, Usune 11kv Sf6 Gis Gas Оқшауланған тарату құрылғысы герметикалық газ бөлігіндегі негізгі электрлік компоненттерді оқшаулайды. Біріктірілген механикалық блоктау жүйесі оператордың қауіпсіздігін де, жабдықтың сенімділігін де арттыра отырып, қате операцияларды болдырмауға көмектеседі.
Коммутаторлар трансформаторлық қосалқы станцияларда, өнеркәсіптік электр тарату жүйелерінде, коммерциялық ғимараттарда, инфрақұрылымдық жобалар және қауіпсіздік, сенімділік және оңай жұмыс істейтін 11 кВ орташа вольтты қосымшалар маңызды.
Схеманың негізгі бөліктері тығыздалған SF6 газ цистернасының ішінде қоршалған, бұл сыртқы әсердің тікелей әсерін азайтады. қоршаған орта жағдайлары. Бұл дизайн электр компоненттерін шаңнан, ылғалдан, ластанудан және қорғауға көмектеседі конденсация, ұзақ мерзімді жұмыс тұрақтылығын жақсарту.
Жабық құрылым, сондай-ақ дәстүрлі ауа оқшаулағыш тарату құрылғыларымен салыстырғанда кеңістікке қажеттілікті азайтады Usune 11kv Sf6 Gis газды оқшауланған тарату құрылғысы шағын қосалқы станциялар мен кеңістігі шектеулі электр бөлмелері үшін жарамды.
Usune 11kV SF6 GIS дұрыс жұмыс істемеу үшін бірнеше механикалық қауіпсіздік қорғанысымен жасалған. Барлығы ажыратқыштар басқарылатын коммутация процедураларын қамтамасыз ете отырып, арнайы жұмыс тұтқасы арқылы басқарылуы керек.
Жүктемені ажыратқыш немесе вакуумдық ажыратқыш және сәйкес жерге қосу қосқышы ішкі жабдықталған механикалық блоктау. Қосымша құлыпты блоктау қажет болған кезде қолданылуы мүмкін, бұл жоғарырақ қамтамасыз етеді техникалық қызмет көрсету және пайдалану кезінде қауіпсіздік.
Төменгі есікті жерге қосу қосқышы жабық және жүктемені ажыратқыш ашық күйде болғанда ғана ашуға болады позиция, қуат алған бөліктерге қол жеткізуді болдырмайды.
Төменгі есік ашық болғанда жерге қосу қосқышын басқару мүмкін емес, бұл қауіпті техникалық қызмет көрсету жағдайларын болдырмауға көмектеседі.
Жерге қосу қосқышы жабылған кезде жүктеме ажыратқышын жабу мүмкін емес, ал жерге қосу қосқышы жабылмайды жүктеме ажыратқышы жабылған кезде жұмыс істейді.
Қуат көзімен жұмыс істеу үшін алдымен кабель бөлімінің есігі жабылуы керек. Үш позициялық қосқыш содан кейін жерге қосу күйінен оқшаулау күйіне дейін және соңында жабылу күйіне дейін жұмыс істейді.
Қуатты оқшаулау үшін үш позициялық қосқыш жабылу күйінен оқшаулау күйіне, содан кейін күйге жұмыс істейді кабель бөлігіне қауіпсіз қол жеткізуге мүмкіндік беретін жерге қосу күйі.
| Жоқ. | Элементтер | Бірлік | Жүктемені ажырату құрылғысы | аралас бірлік | Ажыратқыш қондырғы |
| 1 | Номиналды кернеу | кВ | 12/24 | 12/24 | 12/24 |
| 2 | Номиналды жиілік | Hz | 50 | 50 | 50 |
| 3 | Номиналды ток | A | 630 | 125 (сақтандырғыш тоғына байланысты) | 630 |
| 4 | Номиналды оқшаулау деңгейі‑1мин Жиілік төзімділік кернеуі‑фаза аралық, жерге | кВ | 42/65 | 42/65 | 42/65 |
| Номиналды оқшаулау деңгейі-1мин Жиілік кернеуге төтеп беретін оқшаулау қашықтығы | кВ | 48/79 | 48/79 | 48/79 | |
| Номиналды оқшаулау деңгейі‑1мин Жиілікке төтеп беру кернеуі‑Бақылау және көмекші тізбек | кВ | 2/2 | 2/2 | 2/2 | |
| Номиналды оқшаулау деңгейі-Жарықтандыру импульсі кернеуге төтеп беру-фаза аралық, жерге | кВ | 75/125 | 75/125 | 75/125 | |
| Номиналды оқшаулау деңгейі - Жарықтандыру импульсі кернеуді оқшаулау қашықтығына төтеп береді | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номиналды қысқа тұйықталуға төзімді ток | кА/с | 25/4 | —— | 25/4 |
| 6 | Номиналды шыңға төзімді ток | кА | 63 | —— | 63 |
| 7 | Номиналды қысқа тұйықталу тогы | кА | 63 | HV сақтандырғышымен шектелген | 63 |
| 8 | Номиналды қысқа тұйықталу тогы | кА | —— | HV сақтандырғышымен шектелген | 25/25 |
| 9 | Номиналды беріліс тогы | A | —— | 1700/1400 | —— |
| 10 | Номиналды белсенді жүктемені бұзу тогы | A | 630 | —— | —— |
| 11 | Номиналды жабық контурдың үзілу тогы | A | 630 | —— | 630 |
| 12 | Механикалық қызмет ету мерзімін ажырату қосқышы/CB | Уақыт | 10000 | 10000 | 20000 |
| Механикалық қызмет ету мерзімі – оқшаулау/жерге қосқыш | Уақыт | 5000 | 5000 | 5000 | |
| 13 | Тізбек кедергісі | μΩ | ≤150 | —— | ≤150 |
| 14 | Номиналды зарядтау қысымы (20 ℃ манометрлік қысым) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Газдың жылдық салыстырмалы ағу жылдамдығы | % | 0.05 | 0.05 | 0.05 |
| 16 | IP қорғау дәрежесі – Шкаф | IP4X | IP4X | IP4X | |
| IP қорғау дәрежесі – Газ багы | IP67 | IP67 | IP67 |
Жұмыс механизмі коммутацияның тұрақты өнімділігін қамтамасыз ету үшін серіппелі зарядтау технологиясын пайдаланады.
Жүктемені ажырату қосқышы-сақтандырғыш комбинациясы немесе автоматты сөндіргіш блогы үшін серіппе коммутация алдында зарядталуы керек операция. Толық зарядтау үшін жұмыс тұтқасы сағат тілімен бұрылады, содан кейін жасыл жабу түймесін басыңыз жабу әрекетін аяқтау үшін түймесін басыңыз.
Ашу операциясы жұмыс тұтқасын сағат тіліне қарсы бұру арқылы орындалады.
Вакуумдық ажыратқыштарды пайдаланатын трансформаторды қорғау қолданбаларында автоматты ажыратқыш өшіп қалуы мүмкін қалыптан тыс жағдайлар туындаған кезде қорғаныс релесі.
Жүктемені ажырату қосқышы-сақтандырғыш комбинациясы қондырғылары үшін сақтандырғыш индикаторы төменде жұмыс істеген кезде жүктемені ажырату қосқышы өшіріледі шамадан тыс ток немесе қысқа тұйықталу жағдайлары.
Usune 11кВ SF6 GIS газды оқшауланған тарату құрылғыларын әртүрлі орташа кернеуді бөлуге сәйкес конфигурациялауға болады талаптар, соның ішінде:
● Трансформаторды қорғау қолданбалары
● Өнеркәсіптік фидер жүйелері
● Ring негізгі тарату желілері
● Коммерциялық ғимараттардың электр жүйелері
● Ықшам қосалқы станциялар
Жабық SF6 оқшаулау дизайны және сенімді жұмыс механизмі жабдықты қажет ететін қолданбаларға жарамды етеді үздіксіз жұмыс және жоғары қауіпсіздік стандарттары.
Usune 11kv Sf6 Gis газды оқшауланған тарату құрылғысы ыңғайлы тасымалдауға және алаңды орнатуға арналған.
Жабдық крандарды тасымалдауға арналған көтергіш сақиналармен жабдықталған және жүк көтергіш жабдығының көмегімен де қозғалуы мүмкін. Әртүрлі модуль комбинациялары жоба кезінде өңдеуді жеңілдету үшін практикалық салмақ реттеулерімен жасалған орнату.
Орнату алдында тұтынушылар тасымалдаудан кейінгі жабдықтың жағдайын тексеруі керек, соның ішінде:
● Жұмыс тұтқасының қолжетімділігі
● Қысым индикаторының күйі
● Механикалық функцияның жұмысы
● Кез келген көрінетін тасымалдау зақымдары
Қысым индикаторы іске қосу алдында қалыпты жасыл аймақта қалуы керек.
Қауіпсіз және тұрақты жұмыс істеу үшін орнату негізі келесі талаптарға сай болуы керек:
● Топырақ көтергіштігі кемінде 500 кг/м² болуы керек
● Орнату беті тегіс және тегіс болуы керек
● Кабельдік арналар жоба талаптарына сәйкес дайындалуы керек
● Кабельдік арналар ылғалдың енуіне жол бермеу үшін дұрыс жабылуы керек

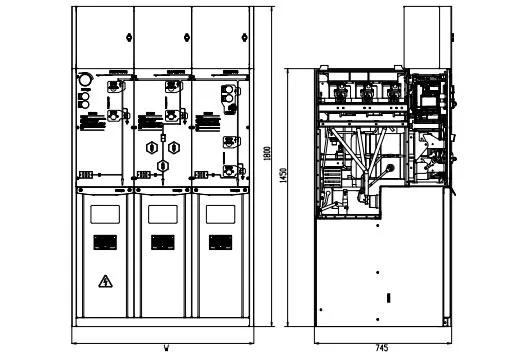

● Негізгі болат арна өлшемдері өндірушінің сызбаларына сәйкес дайындалуы керек
Негізді дұрыс дайындау дәл орнатуды, сенімді кабельді қосуды және ұзақ мерзімді жабдықты қамтамасыз етеді өнімділік.
| Салыстыру | 11кВ SF6 GIS пайдаланылады | Дәстүрлі AIS |
| Оқшаулау әдісі | SF6 газды оқшауланған герметикалық құрылым | Ауа оқшаулау |
| Қоршаған ортаны қорғау | Шаң, ылғалдылық және ластанудан аз әсер етеді | Орнату ортасына көбірек тәуелді |
| Қауіпсіздік | Механикалық блоктау және бес қауіпсіздік қорғанысы | Қорғау жұмыс процедураларына байланысты |
| Орнату кеңістігі | Ықшам дизайн | Үлкенірек тазартуды қажет етеді |
| Техникалық қызмет көрсету | Қоршаған ортаны күтіп ұстау талаптары төмендетілді | Қоршаған ортаны көбірек қорғауды қажет етеді |
| Операция | Басқарылатын коммутация тізбегі | Оператор тәжірибесіне жоғары тәуелділік |
Тұтынушы Usune 11кВ SF6 GIS-ті өнеркәсіптік қуат тарату жүйесі үшін қауіпсіз коммутация және шектелген жерде пайдаланды. орнату кеңістігі басты мәселелер болды. Орнатқаннан кейін тұтынушы ықшам шкаф құрылымын және атап өтті механикалық блоктау, бұл күнделікті коммутация операцияларын бақылауға мүмкіндік берді және қате болу қаупін азайтты операция.
Трансформаторды қорғау қолданбасы үшін тұтынушы вакуумдық ажыратқыш конфигурациясын таңдады реле негізіндегі қорғаныс. Тұтынушы автоматты сапар функциясы мен нақты жұмыс ретін пайдалы деп тапты қалыпты жұмысты жеңілдете отырып, қалыптан тыс ағымдағы жағдайларға жауап беру.
Сайтты пайдалану кезінде тұтынушылар бес қауіпсіздік блоктау жүйесін ерекше бағалады. арасындағы қажетті реттілік кабель есігі, жерге қосу қосқышы және жүктеме ажыратқышы техникалық қызмет көрсету процедураларын айқынырақ етіп, қауіпті жағдайлардың алдын алуға көмектесті кабель бөліміне қол жеткізу.
Zhejiang Usune Electric Co.,Ltd. ISO 9001 сапа стандартына сәйкес кешенді менеджмент жүйесін құрды Менеджмент жүйесі, ISO 14001 Қоршаған ортаны басқару жүйесі және ISO 45001 Еңбекті қорғау және қауіпсіздікті басқару Жүйе.

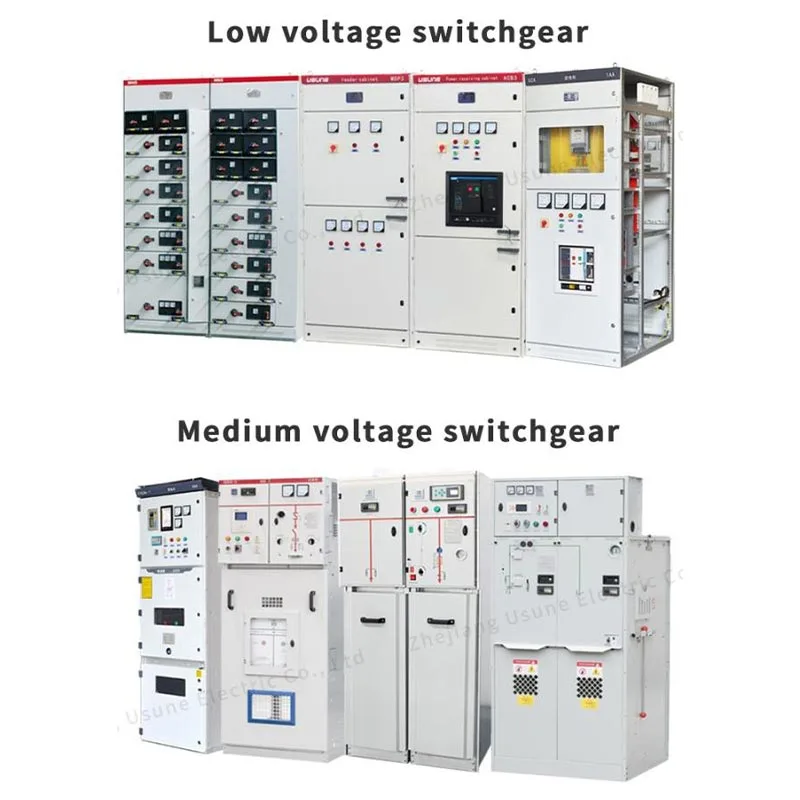

Халықаралық нарық талаптарын қанағаттандыру үшін Usune орта вольтты тарату құрылғыларының өнімдері тиісті IEC және GB стандарттарынан өтті стандартты типті сынақтар мен қолданылатын өнімдер CE сертификатын алды. Қатаң сапаны бақылау жүзеге асырылады жаһандық қуатты тарату үшін сенімді өнімділікті қамтамасыз ету үшін бүкіл өндіріс, тексеру және сынақ процестері қолданбалар.
Механикалық блоктау жүктеме ажыратқыштары, автоматты ажыратқыштар және ажыратқыштар арасындағы дұрыс емес ауысу ретін болдырмайды. жерге қосқыштар. Ол пайдалану және техникалық қызмет көрсету кезінде операторлар мен жабдықты қорғауға көмектеседі.
Орнату алдында тұтынушылар тасымалдау шарттарын, қысым көрсеткішінің күйін, жұмыс тұтқасын тексеруі керек қол жетімділігі және механикалық жұмыс өнімділігі. Кез келген зақымдану немесе жетіспейтін бөлшектер туралы дереу хабарлау керек.
Ол трансформаторлық қосалқы станцияларға, өнеркәсіптік зауыттарға, коммерциялық нысандарға, инфрақұрылымдық жобаларға және сенімді және қауіпсіз пайдалануды талап ететін 11кВ орташа кернеулі басқа тарату жүйелері.
Usune SF6 газ оқшаулау технологиясын, механикалық қауіпсіздікті блоктауды, сенімді жұмыс механизмдерін және біріктіреді қазіргі заманғы 11кВ орта вольтты тарату желілері үшін қауіпсіз және ықшам шешімді қамтамасыз ету үшін қатаң сапаны бақылау.
