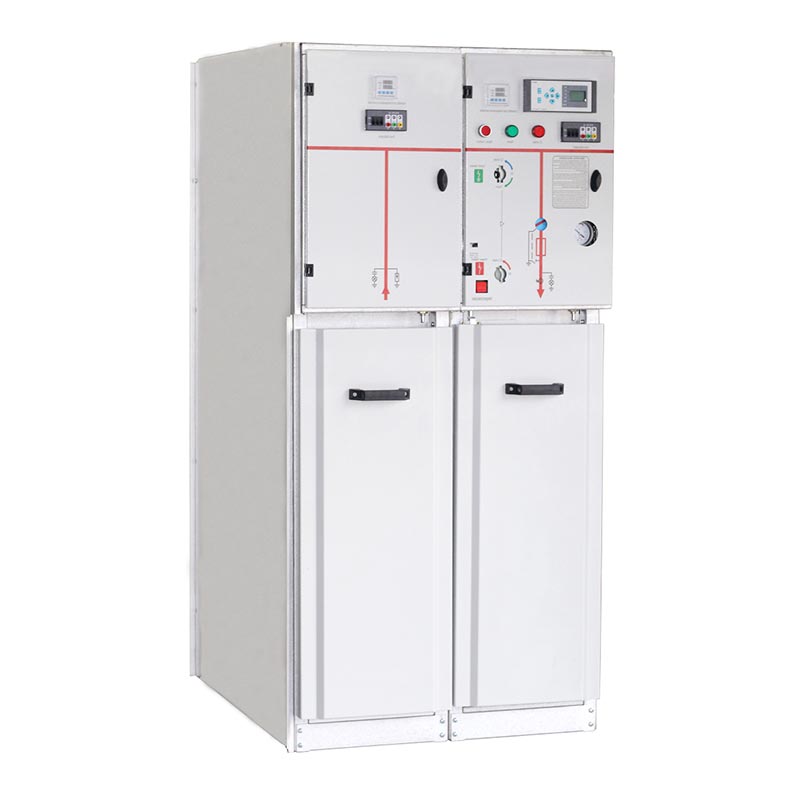

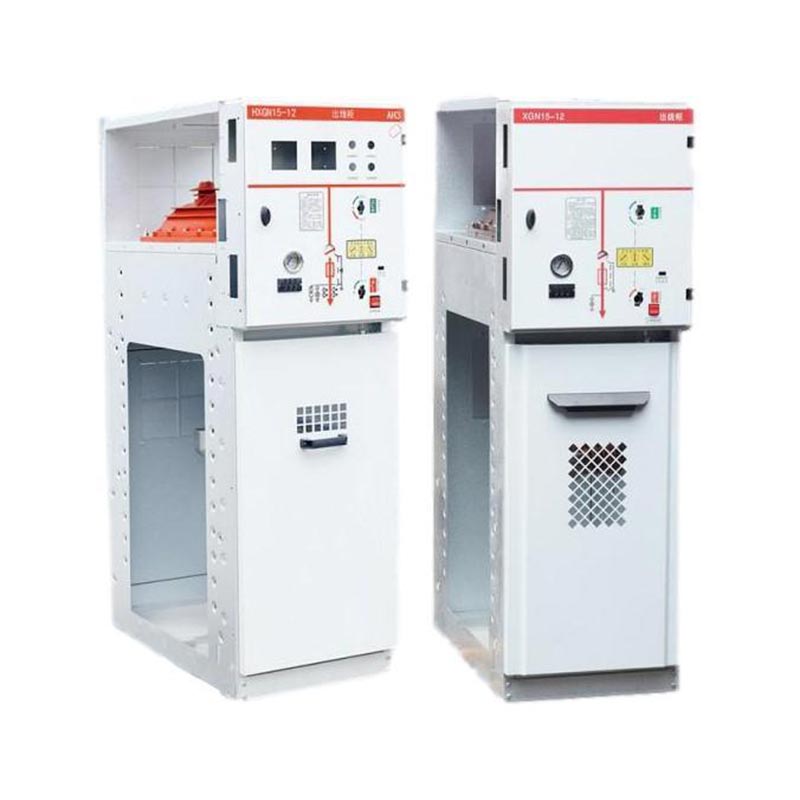

USUNE 630a Sf6 сақинасының негізгі блогы - бұл жоғары өнімділігі жоғары орташа кернеулі электр қуатын дербес тарату жабдығы Zhejiang Yousi Electric Co., Ltd. әзірлеген және өндірген (R&D біріктіретін кәсіби өндіруші, электр жабдықтарын өндіру және сату). Бұл өнім қорап түріндегі бекітілген металл қоршалған құрылымды пайдаланады SF6 газы оқшаулағыш және доға сөндіргіш орта ретінде. SF6 газ оқшаулағышы бар қосқыш сақтандырғыштармен жабдықталған, ол бірінші кезекте қолданылады ең жоғары номиналды кернеуі 36кВ және номиналды ток 630А, тамаша бейімделетін қайталама тарату желілерінде айнымалы ток 50/60 Гц қуат жүйелерінің қуат беру талаптарына.
Қытайдың электр жабдықтары өнеркәсібіндегі жетекші жеткізуші ретінде USUNE жоғары сапалы өндіріс философиясын ұстанады. Бұл 630A SF6 сақинасының негізгі блогы компанияның стандартталған зауытында шығарылады, мұнда сапаны қатаң бақылау қажет. құрамдас бөліктерден дайын өнімге дейінгі бүкіл процесте жүзеге асырылады, өнімнің сенімділігін қамтамасыз етеді және консистенциясы.
630a SF6 сақинасының негізгі бөлігі ықшам құрылымды және жеңіл дизайнды қабылдайды, бұл орнату орнын тиімді үнемдейді. тасымалдау және орнату шығындарын азайту. Эпоксидті шайыр қабығы тығыз тығыздағышты қамтамасыз етеді, бұл оны қолайлы етеді Шағын машина бөлмелері және құрастырмалы қосалқы станциялар сияқты кеңістік шектеулі сценарийлер үшін қолданбалы икемділік.
Жабық корпус SF6 газымен толтырылған, бұл тамаша оқшаулауды және доғаны басатын өнімділікті қамтамасыз етеді. Бұл ылғал мен ластануға өте төзімді, қатал ортада және тұрақты жұмыс істеуге мүмкіндік береді техникалық қызмет көрсетуді қажет етпейтін жұмыс, кейінгі техникалық қызмет көрсету шығындарын айтарлықтай азайтады.
630a SF6 сақинасының негізгі құрылғысында барлық басқару функциялары орталықтандырылған алдыңғы жағындағы кабель қосылымы бар. алдыңғы панель, жұмыс процесін жеңілдетеді және жұмыс пен жөндеуді жеңілдетеді. Оның жеңіл және ықшам дизайн орнатуды тиімдірек етеді, бұл орнатудан кейін жылдам орналастыруға мүмкіндік береді.
Релелер, трансформаторлар және ток разрядтағыштар сияқты әртүрлі керек-жарақтар әртүрлі талаптарға сай жабдықталуы мүмкін әртүрлі қуатты тарату сценарийлерінің функционалдық талаптары, өнімнің бейімделгіштігі мен практикалық мүмкіндіктерін арттыру.
USUNE 630a SF6 сақинасының негізгі блогы өнеркәсіптік және азаматтық кабельдік сақиналы желілерде және қуат беру терминалдарында кеңінен қолданылады. Бұл әсіресе шағын қосалқы станцияларға, коммутациялық станцияларға, қалалық тұрғын үй электр қуатын таратуға, өнеркәсіптік және тау-кен кәсіпорындары, сауда орталықтары, әуежайлар, метрополитендер, жел электр энергиясын өндіру, ауруханалар, стадиондар, темір жолдар және басқа да орындар, әртүрлі сценарийлер үшін сенімді қуат көзін қамтамасыз етеді.
Тұрақты және қауіпсіз жұмысты қамтамасыз ету үшін бұл сақинаның негізгі құрылғысы келесідей қатаң экологиялық талаптарға ие:
- Биіктігі: ≤1000мм
- Қоршаған орта температурасы: -35℃～45℃
- Салыстырмалы ылғалдылық: орташа тәуліктік 95% аспайды; орташа айлық 90%-дан аспайды
- Сейсмикалық төзімділік: Сейсмикалық қарқындылығы 8 градустан аспайды
- Қоршаған ортаға қойылатын талаптар: қатты діріл, соққы, өрт, химиялық коррозия және жарылыс қаупі жоқ орындар.
| S/N | Аты | Бірлік | Мән | |||
| 1 | номиналды кернеу | кВ | 12 | 24 | 36 | |
| 2 | номиналды ток | A | 630 | 630 | 630 | |
| 3 | номиналды тұйық контурдың үзілу тогы | A | 630 | 630 | 630 | |
| 4 | жүктемені бұзу тогы бойынша есептелген | A | 630 | 630 | 630 | |
| 5 | қысқа уақытқа есептелген токқа төзімді | кА | 16 | 16 | 16 | |
| 6 | номиналды шыңға төзімді ток | кА | 40 | 40 | 40 | |
| 7 | номиналды қысқа тұйықталу тогы | кА | 40 | 40 | 40 | |
| 8 | номиналды қуат жиілігі төзімді кернеу | Фазадан фазаға және фазадан жерге | кВ | 28 | 50 | 70 |
| 9 | оқшаулау қашықтығы бойынша | кВ | 32 | 60 | 80 | |
| 10 | номиналды найзағайға төзімді кернеу | Фазадан фазаға және фазадан жерге | кВ | 75 | 125 | 170 |
| 11 | оқшаулау қашықтығы бойынша | кВ | 85 | 145 | 195 | |
| 12 | номиналды тасымалдау тогы | A | 630 | 630 | 630 | |
| 13 | механикалық төзімділік | оп | M1 1000 | M1 1000 | M1 1000 | |
| 14 | электрлік төзімділік | оп | E1 | E1 | E1 | |
| 15 | SF6 газының қысымы (20℃) | бар | 0.5 | 0.5 | 0.5 | |
| 16 | жыл сайынғы ағып кету жылдамдығы | ≤% | 0.5 | 0.5 | 0.5 | |
| 17 | қоршау дәрежесі | IP3X | IP3X | IP3X | ||
Ауыстыру функциясы рычагпен немесе қозғалтқышпен дербес басқарылады.
Жерге қосқыш функциясы жұмыс рычагының көмегімен өздігінен ашылады және жабылады және жұмыс энергиясы
контактіні жабу немесе ажырату үшін шығарылатын қысу серіппесі арқылы қамтамасыз етіледі.
Ауыстыру функциясы рычаг немесе қозғалтқыш арқылы дербес басқарылады, ал жұмыс энергиясы а арқылы қамтамасыз етіледі
контактіні жабу үшін шығарылатын қысу серіппесі. Түймемен тәуелсіз ашу және жабу операциясы
(0) немесе өшіру құрылғысы немесе шунттаушы құрылғы.
Жерге қосқыш функциясы жұмыс тетігімен тәуелсіз жұмыс істейді және жұмыс энергиясы а арқылы қамтамасыз етіледі
контактіні жабу немесе ажырату үшін шығарылатын қысу серіппесі.
Бір электрлік операция: айнымалы ток 220В 110В; Тұрақты ток 220в 110в
Көмекші қосқыш
Бір шунттаушы катушкалар (А типті механизм): айнымалы ток 220В 110В; Тұрақты ток 220в 110в
Сақтандырғыш көмекші индикатор қосқышын сақтандырғыш
Жерге тұйықталу көрсеткіші

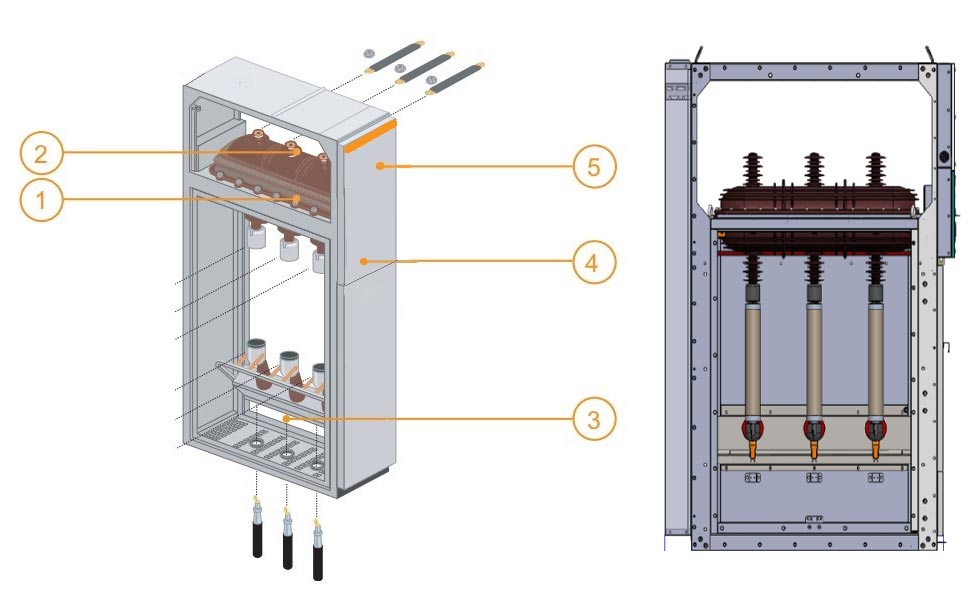

1 SF6 толтырылған қоршаудағы ажыратқыш және жерге қосқыш.
2 Шиналардың барлығы бірдей көлденең жазықтықта, осылайша кейінірек коммутаторлық тақтаны кеңейтуге және бар жабдыққа қосылуға мүмкіндік береді.
3 Алдыңғы жағындағы қосылым, төменгі қосқыш пен жерге қосқыш терминалдарға немесе төменгі сақтандырғыш ұстағышына қосылу. Бұл бөлім сондай-ақ қорғаныс блоктары үшін MV сақтандырғыштарынан төмен қарай жерге қосқышпен жабдықталған.
4 Жұмыс механизмі ажыратқыш пен жерге қосқышты басқаруға және сәйкес көрсеткіштерді (оң үзіліс) іске қосуға арналған элементтерді қамтиды.
5 Клемма блогын (мотор опциясы орнатылған болса), LV сақтандырғыштарын және ықшам релелік құрылғыларды төмен кернеуді орнату. Көбірек орын қажет болса, панель биіктігін арттыруға болады.
① Шина бөлмесі
② Негізгі қосқыш
③ Кабель бөлмесі
④ Жұмыс механизмі, блоктау механизмі және төмен қысымды басқару бөлмесі
Бүкіл тарату құрылғысының шкафын жоғарғы және төменгі екі блокқа бөлуге болады, шкафтың жоғарғы бөлігінде автобус бөлмесі, жүк ауыстырып-қосқышы, жұмыс механизмі бөлмесі және төмен кернеу бөлмесі, ал төменгі блок кабельден бөлінген бөлме. Үстіңгі бөлікті толығымен ауыстыруға болады.
Шина бөлмесі шкафтың жоғарғы бөлігінде орналасқан. Шина бөлмесінде негізгі шиналар қосылған бірге және тарату құрылғыларының барлық қатары арқылы өтеді.
Коммутатор бөлмесі SFG типті күкіртті гексафторидті жүктеме қосқышымен жабдықталған. Жүктеме қосқышының қабығы жасалған эпоксидті шайыр құйылған, оқшаулағыш орта ретінде күкірт гексафторид (SF6) газымен толтырылған және қабықпен қамтамасыз етілген. бақылау тесігі бар. Коммутатор бөлмесі жабдықталуы мүмкін
тұтынушы талаптарына сәйкес SF6 газ тығыздығын өлшегішпен немесе дабыл контактісі бар газ тығыздығымен.
Жүктемені ауыстырып-қосқыш шкафта кең кабельдік бөлме бар, ол негізінен кабельді қосу үшін пайдаланылады, сондықтан бір ядролы немесе үш ядролы кабельдерді ең қарапайым экрандалмаған кабель басы арқылы қосуға болады, сонымен қатар жеткілікті орын болуы мүмкін найзағай сөндіргішін, ток трансформаторын, төменгі жерге қосқышты және басқа компоненттерді орналастыру. сәйкес стандартты дизайн, шкафтың есігінде бақылау терезесі және қауіпсіздік блокировкасы бар. Кабель бөлмесінің төменгі тақтасы тығыздағыш қақпағымен және тірек кронштейнімен сәйкес өлшемдегі кабель қысқышымен. Кабель бөлмесінің төменгі тақтасы және есік жақтауы болуы мүмкін кабельді орнатуды жеңілдету үшін жойылды.
Біріктірілген механизм бөлмесі басқару пульті қызметін де атқарады. Төмен вольтты бөлме серіппемен жабдықталған позиция индикаторы және механикалық блоктау құрылғысы бар механизм, сондай-ақ қосалқы құралмен жабдықталуы мүмкін контактілер, өшіру катушкалары, апаттық өшіру механизмдері, сыйымдылықтағы ток дисплейлері, кілт құлыптары және электрмен жұмыс істейтін құрылғылар. Сонымен қатар, төмен қысымды камераның кеңістігі де басқару контурларымен, есептегіштермен және қорғаныс құралдарымен жабдықталуы мүмкін реле және ені 750 мм шкафта қосымша керек-жарақтар үшін екі бірдей төмен қысымды камера бар.
| Жоқ. | Коммутатор түрі | Қосымша конфигурация | Қоршау өлшемдері（ЕxДxЖ）мм | ||||||||||
| Бұзғыш | Ток трансформаторы | Трансформатор | Жүктеме қосқышы | Ажыратқыш | Жерге қосқыш | Сақтандырғыш | Негізгі шина | Релелік қорғаныс | 12 | 24 | 36 | ||
| 1 | Кіріс/Шығыс LBS тақтасы | ◎ | ◎ | ◎ | 375×1000×1635,500×1000×1885 т.б. | 375×1000×1635,500×1000×1885,600×1200×2000 т.б. | 750×1400×2250,900×1600×2300 т.б. | ||||||
| 2 | Трансформаторды қорғау тақтасы | ◎ | ◎ | ◎ | ◎ | 375×1000×1635,500×1000×1885 т.б. | 375×1000×1635,500×1000×1885,600×1200×2000 т.б. | 750×1400×2250,900×1600×2300 т.б. | |||||
| 3 | Өлшеу тақтасы | ◎ | ◎ | ◎ | 500×1000×1635 т.б. | 750×1000×1635 т.б. | 750×1400×2250 т.б. | ||||||
| 4 | CB шығыс тақтасы | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500×1000×1635，750×1000×1635 т.б. | 750×1000×1885，800×1200×2200 т.б. | 1000×1400×2250 т.б. | |||
| 5 | Өлшеу тақтасы бар CB шығысы | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750×1000×1635 т.б. | 750×1000×1885 т.б. | 1000×1400×2250 т.б. | ||
Кіріс LBS
Trafo қорғайды
Өлшеу
Cbog w/.meter
Cb шығыс
1. Тұтқаны пайдалану: Коммутатордың алдында тұрып, тұтқаның үстіңгі жағын көтеріп, алға қарай итеріңіз, екінші қолыңызды айналдыру үшін тұтқаның ұшын ұстаңыз.
2. Қуат көзін бермес бұрын шкаф есігінің дұрыс жабылғанын немесе жерге тұйықтаудан бөлек тұрғанын тексеріңіз.
3. Қуатты қосу және өшіру алдында манометрді ауыстырып-қосқышты тексеру керек.
1. Корпус есігінің жабық екенін растаңыз. Тұтқаны жоғарғы жұмыс тесігіне енгізіңіз де, бөлгіш тежегіштің дауысын естігенше сағат тіліне қарсы 180° бұрыңыз. Панельдің орталық индикаторы орнында; төменгі есік жабық және жерге қосу қосқышы өшірулі.
2. Жұмыс тұтқасын төменгі жұмыс тесігіне енгізіп, жабылу дауысын естігенше сағат тілімен 180° бұраңыз; панельдің орталық индикаторы D позициясында; қосқыш қосулы болады, содан кейін қуат көзі жұмысы аяқталады.
1.Өшіру: Жұмыс тұтқасын төменгі жұмыс тесігіне енгізіп, дыбысты естігенше сағат тіліне қарсы 180° бұраңыз.
бөлетін тежегіш дауысы (батырма болса, тікелей пайдалану түймесі); панельдің ортасы орнында, содан кейін қосқыш
өшірулі болады.
2. Кабель бөлмесінің электрлік бейтараптығын қамтамасыз ету үшін жанды дисплейдің өшірілгенін тексеріңіз; жұмыс тұтқасын салыңыз
жоғарғы жұмыс тесігіне салып, жабылу даусын естігенше сағат тілімен 180° бұраңыз; орталық индикатор
панель орнында және төменгі есік құлпы ашылған; жерге қосу қосқышы жабық, содан кейін электр қуатын үзу жұмысы
аяқталды.
Коммутатор шкафы төменгі тақтайшаға бекітілгенде, оны жүк көтергішпен күректеуге болады. Ол төменгі жағында бекітілмеген кезде тақтайша, коммутатор шкафын көтеру немесе тұтастай алып жүру керек, бірақ оны кез келген уақытта тігінен тасымалдау керек. және шкафтағы құрамдас бөліктерге зақым келтірмеу үшін аударылмауы керек. Коммутаторлар (тіпті сыртқы қаптамасымен де) сыртта ұзақ сақтауға болмайды.
◇ Сақина шкафы қалыпты жағдайда үш жыл бойы техникалық қызмет көрсетуді қажет етпейді.
◇ Жүктеме қосқышының бір серіппелі және қос серіппелі жұмыс механизмдері техникалық қызмет көрсетуді қажет етпейді және кез келген майлауды қажет етеді.
◇ Релелік қорғаныс құрылғысы орнату алдында өндірушінің талаптарына сәйкес тексерілуі керек операция.
◇ Сақиналық желілік шкафтың техникалық қызмет көрсету циклі әдетте жылына бір рет және арнайы техникалық қызмет көрсету шаралары
келесідей жүзеге асырылады:
(1) Барлық электр қосылымдарын (негізгі шиналар, ажыратқыштар, кабельдер, өлшеу құралдары) ережелерге сәйкес қатайтыңыз.
орнату нұсқауларының талаптары.
(2) Барлық құрамдастарды (негізгі қосқыш, көмекші қосқыш, өшіру механизмі, қозғалтқыш және т.б.) шаңсорғышпен тазалаңыз және сыртқы түрін өткізіңіз.
тексеру.
(3) Жерге қосқышты қоса, барлық қосқыштарда бір жабу/ашу әрекетін орындаңыз.
(4) Электрлік дәйектілік үшін басқарудың қосалқы қуат көзін қосыңыз (қашықтан басқару пультіне сигнал бермеңіз)
операция.
Ажыратқыш шкаф зауыттан шыққан кезде келесі құжаттар мен қосымшалар шкафпен бірге беріледі:
◇ Өнімнің біліктілік сертификаты
◇ Өнімді пайдалану нұсқаулары
◇ Өнімді жобалау деректері
◇ Коммутатор шкафының керек-жарақтары:
◇ Әрбір орнату комбинациясы жүктеме қосқышының жұмыс тұтқасымен жабдықталған.
Өнімдерге тапсырыс беру кезінде пайдаланушылар келесі ақпаратты көрсетуі керек:
◇ Негізгі тізбегінің сым схемасы және арнайы техникалық талаптар
◇ Коммутаторларды орнату жоспары.
◇ Коммутатор шкафының құрамдас бөліктерінің үлгі сипаттамалары және қосалқы контуры, басқару контурының схемалық диаграммасы (егер
қажет)
◇ Жазбаша ақпаратқа арналған басқа арнайы сұраулар.
Зауыт, біз бағаның ақылға қонымды және бәсекеге қабілетті екеніне кепілдік бере аламыз.
Әдетте біз сіздің сұрауыңызды алғаннан кейін 24 сағат ішінде баға белгілейміз.
Иә, әрине, біз OEM қабылдаймыз.
Жеткізу уақыты тапсырыс берілген мөлшерге байланысты, әдетте төлемді алғаннан кейін 15-20 күн ішінде.
Барлық өнімдер керек-жарақтардан бастап тексеріледі және кету алдында әдеттегі сынақтардан өтеді біздің зауыт.
Сапа мәселелерін суретке немесе бейнеге түсіріп, тексеру және растау үшін бізге жіберіңіз, біз жауап береміз 1-3 күн ішінде сіз үшін қанағаттанарлық шешім.
Жеткізу күнінен бастап 12 ай.
● Біз бұл салада 14 жылдан астам маманданғанбыз және дизайнды қабылдайтын тәжірибелі R&D командасы бар.
және тапсырыс берушінің арнайы талаптары негізінде әрбір жоба үшін әзірлеу жұмыстары.
● Бізде компоненттерден дайын өнімге дейін өте қатаң QC процедурасы бар.
● 15-20 күн ішінде тұрақты өндіріс кезеңі.
● Бізде өнімдерге арналған сынақ есептерінің толық жинағы бар.
● Бір қадамдық шешім берілген.
