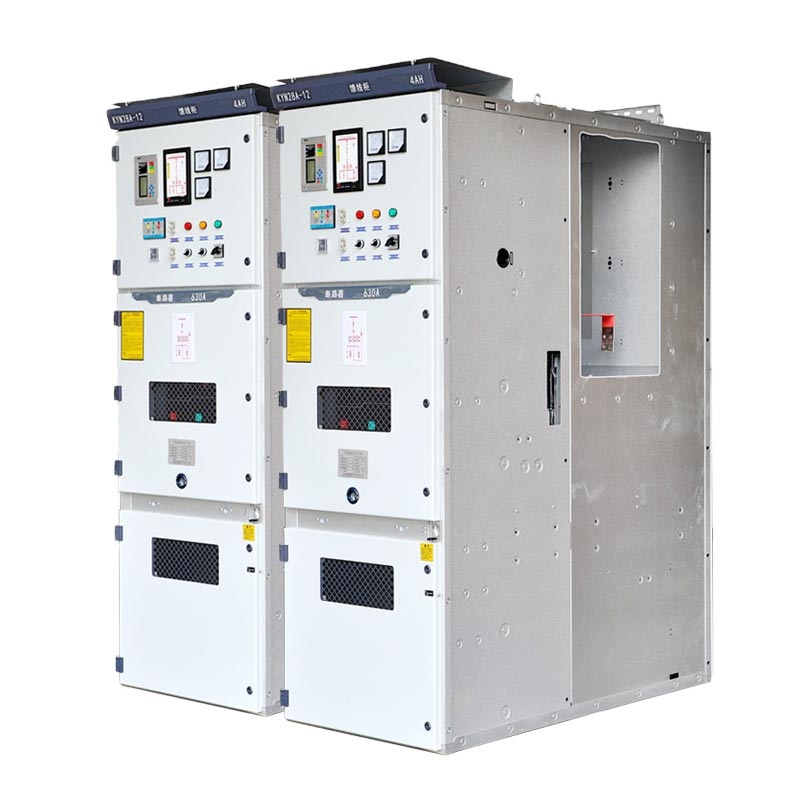

Kyn28 тарату құрылғысы 11кВ

Usune Kyn28 11кВ тарату құрылғысы 3,6кВ–12кВ, 50Гц үш фазалы айнымалы ток жүйелеріне жарамды, қуат қабылдауға мүмкіндік береді, бөлу, бақылау, қорғау және бақылау. Ол бір шинаны, бір шинаны секциялауды және қос жолды қолдайды шиналарды қосу әдістері, бұл оны энергетикалық жүйелердегі негізгі қуат тарату құрылғысына айналдырады. Негізгі өнім ретінде а кәсіби қытайлық электр жабдықтарын жеткізуші, ол жаһандық сенімді орта вольтты электр қуатын таратушы болды зауыттық өндірістік мүмкіндіктері мен тұрақты сапасының арқасында шешім.

Төмен вольтты тарату құрылғысы

Орташа кернеулі тарату құрылғысы

Негізгі стандарттарға сәйкестік

Usune Kyn28 тарату құрылғысы 11 кВ өнімді қамтамасыз ету үшін халықаралық және отандық стандарттарға қатаң сәйкес келеді. сенімділік, қауіпсіздік және өзара әрекеттесу:

1. IEC 60298 / IEC 62271-200: 1кВ-тан 52кВ-қа дейінгі номиналды кернеулері бар айнымалы токтың металл қоршаудағы тарату құрылғысы
2. GB 3906-2006: 3–35кВ айнымалы ток металл қоршалған тарату құрылғылары және басқару шкафтары
3. DL/T 404-2007: Ішкі айнымалы токтың жоғары вольтты тарату құрылғыларының техникалық сипаттамасы
4. GB/T 11022: Жоғары вольтты тарату құрылғыларының жалпы сипаттамасы

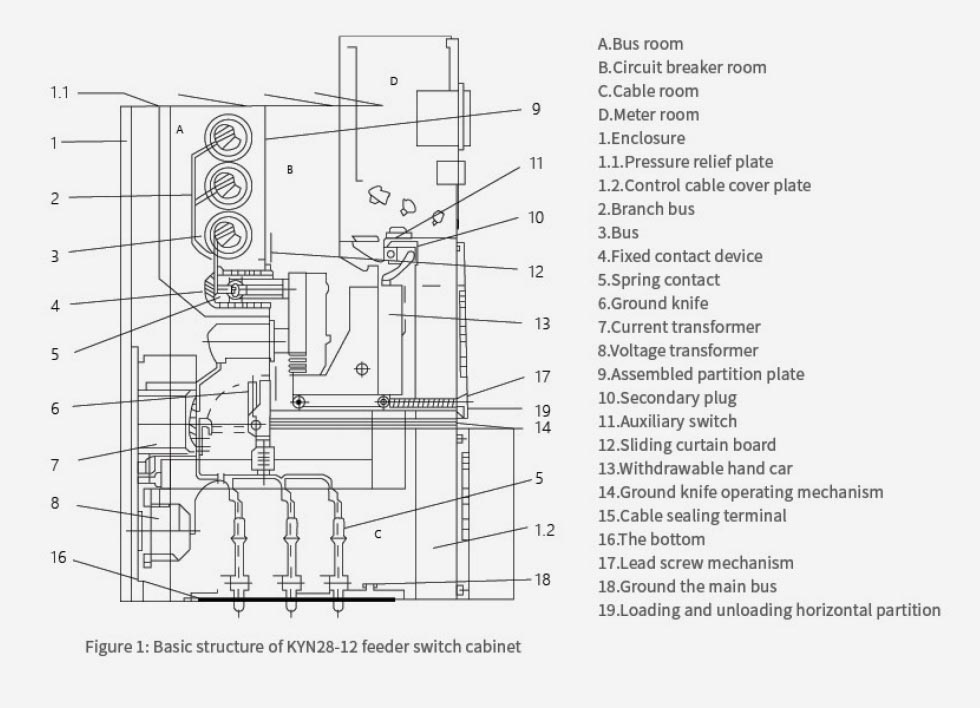

Құрылымдық және дизайн ерекшеліктері

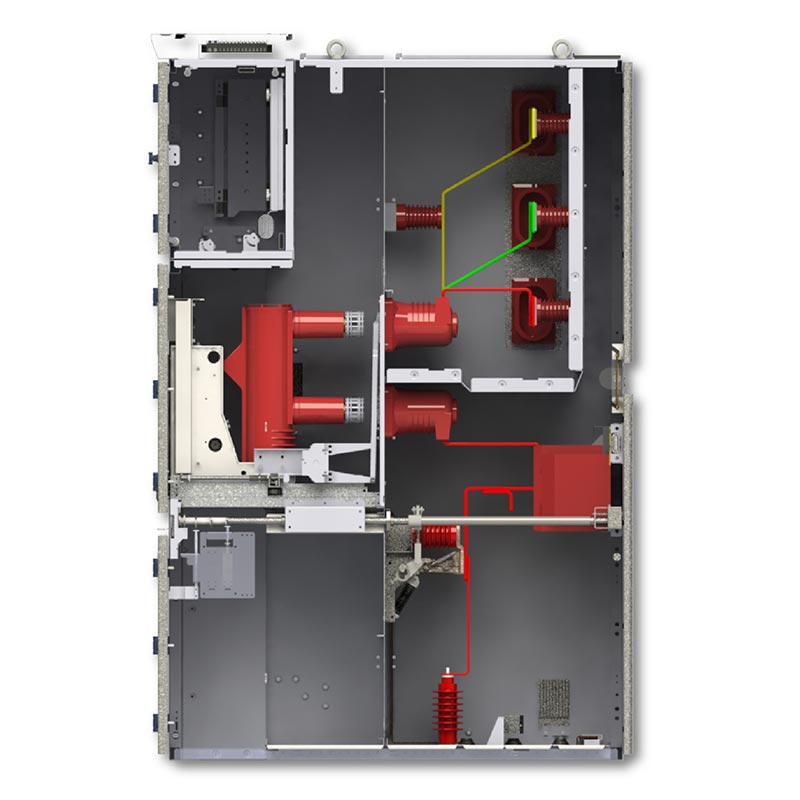

Kyn28 коммутаторлық 11кВ корпусы жоғары сапалы мырышталған/суық илектен жасалған модульдік болт құрылымын қабылдайды. металл қалқалармен бес тәуелсіз жерге тұйықтау бөліміне бөлінген болат пластина ақаулықты тиімді болдырмайды таралу.

1. Ажыратқыш бөлімі: механикалық ажыратқышы бар алынбалы вакуумдық ажыратқыш арбамен жабдықталған. өзара құлыптау
2. Шина бөлімі: дербес оқшауланған негізгі шиналар мен салалық шиналарды орнатады.
3. Кабельдік бөлім: Кабель қосылымдары үшін пайдаланылады, құрамында трансформаторлар, жерге қосқыштар, ток разрядтағыштар және т.б.
4. Басқару аспаптар бөлімі: релелерді, аспаптарды, қорғаныс құрылғыларын және қайталама тізбектерді орнатады.
5. Қысымды төмендету арнасы: доғаның қысымын қауіпсіз босатуға мүмкіндік беретін жоғарғы жағында қысым түсіретін құрылғымен жабдықталған. ақау болған жағдайда.

Негізгі артықшылықтар

1. Алынбалы қол арбасының дизайны: автоматты ажыратқыш пен PT қол арбалары бір-бірін алмастырады, бұл жылдам техникалық қызмет көрсетуге мүмкіндік береді. және шинаның барлық бөлігін токсыздандырусыз ауыстыру.
2. Кешенді бес қорғанысты блоктау: автоматты ажыратқыштың кездейсоқ ашылуын/жабылуын болдырмайды, жүк астында арбаны итеру/тарту, қуат берілген кезде жерге қосқышты жабуды болдырмайды, қуаттандыруды болдырмайды жерге қосу қосқышы жабылған кезде және қуатталған бөліктерге кездейсоқ кіруді болдырмайды.
3. Ықшам құрылым: алдыңғы жағына қарайтын пайдалану және техникалық қызмет көрсету, орнату кеңістігін үнемдеу.
4. Қоршаған ортаға жоғары бейімділік: Кіріктірілген конденсациялық жылытқыш, ылғалды орта үшін жарамды.

Қолданбаның негізгі түрлері:

1. Кіріс желінің шкафы (қабылдаушы қуат)
2. Шығатын желінің шкафы (қуатты қоректендіргіштерге/моторларға тарататын)
3. Кернеу трансформаторы және кернеуді өлшеу шкафы
4. Есептеу шкафы (энергия есептегіші бар)
5. Шина секциясының шкафы
6. Оқшаулағыш шкаф

Қоршаған орта жағдайлары

- Қоршаған орта температурасы: -15℃ ~ +40℃
- Тәуліктік орташа салыстырмалы ылғалдылық ≤95%, айлық орташа ≤90%
- Жарылғыш, коррозиялық газдар немесе өткізгіш шаң жоқ, қатты діріл жоқ
- Тек үй ішінде орнату

Негізгі техникалық параметрлер

Нақты өтініш жағдайы

Қалалық коммерциялық кешеннің электр энергиясын тарату жобасы. 50 қабатты коммерциялық кешен (офис + сауда + ойын-сауық) Шығыс Қытайда 18 Usune Kyn28 коммутациялық құрылғысы 11 кВ, соның ішінде кіріс желілері, шығыс желілері, PTs, өлшеу, секциялық шкафтар және қос шиналар арқылы артық қуат көзі бар оқшаулағыш шкафтар.

Екі жыл жұмыс істегеннен кейін ол электр қуатын жоспардан тыс үзусіз 99,98% электрмен жабдықтау сенімділігіне қол жеткізді. The тарату құрылғыларын жылдам ауыстыруға болады, бұл техникалық қызмет көрсету уақытын айтарлықтай қысқартады. Ықшам шкаф бөлмедегі орынды үнемдейді тарату бөлмесі және конденсациялық жылытқыш ылғалды ортада тұрақты жұмысты қамтамасыз етеді.

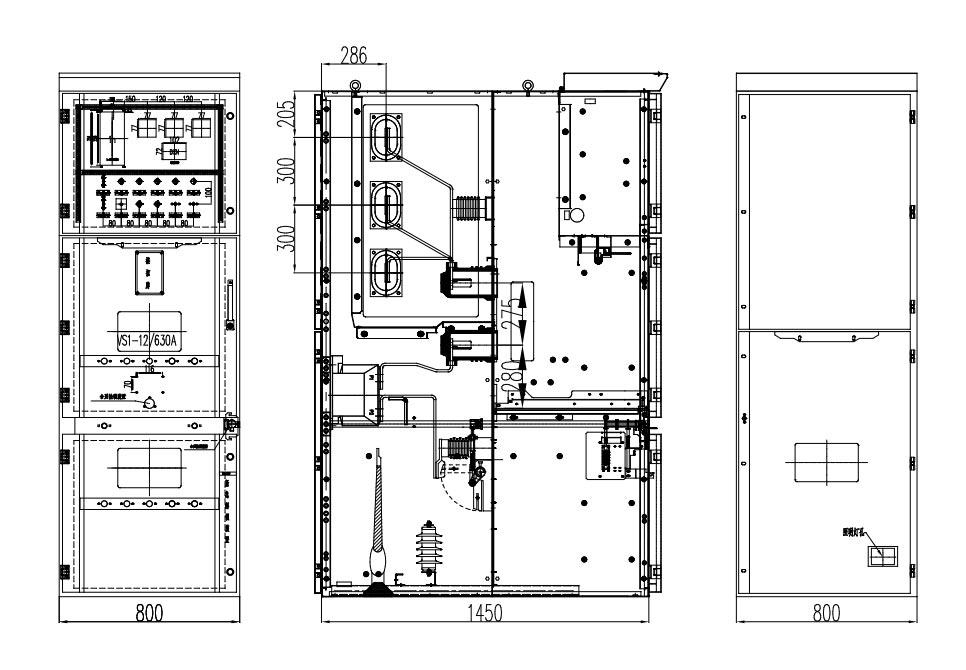

Өнімнің сыртқы өлшемі

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Usune KYN28 11кВ және дәстүрлі стационарлық тарату құрылғыларының негізгі айырмашылықтары қандай?

A: Негізгі айырмашылық - тартылатын тарату құрылғысының құрылымы. Ажыратқыштар өз бетінше алынуы мүмкін және ауыстыру, техникалық қызмет көрсету кезінде электр қуатын толық өшіру қажеттілігін болдырмайды. Бұл жоғарырақ қауіпсіздік пен нәтиже береді техникалық қызмет көрсету тиімділігі, ал тәуелсіз бөлім ақаулық ауқымын тиімді шектейді.

2-сұрақ: 11кВ Kyn28 коммутаторын жоғары биіктікте немесе ерекше ылғалды ортада пайдалануға бола ма?

A: Иә. Кәсіби өндіруші ретінде Usune жоғары биіктікте детингтік дизайнды, жақсартылған оқшаулауды және ұсынады коррозиядан қорғау және ылғалды ортада сенімді жұмысты қамтамасыз ету үшін кіріктірілген жылытқыш.

3-сұрақ: Өнімнің кепілдігі және сатылымнан кейінгі қызмет көрсету туралы не деуге болады?

Ж: Бүкіл машина 12 айлық кепілдікпен, тәулігіне 24 сағат жауап беретін жаһандық техникалық топпен және жылдам келеді. негізгі аймақтарда қызмет көрсету қолжетімді. Біз сондай-ақ ұзақ мерзімді техникалық қызмет көрсету және техникалық оқытуды қамтамасыз етеміз.
