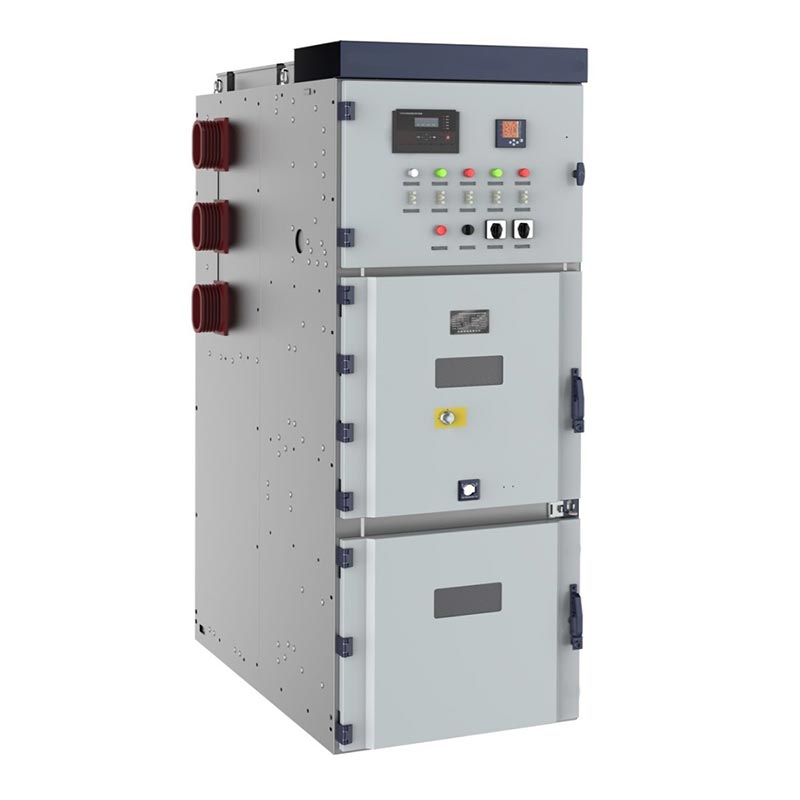

KYN28-24 (Z)(GZS1) 24кВ орташа кернеуі орташа кернеулі және орташа кернеулі тарату құрылғысы брондалған айнымалы токқа жатады. металлмен қоршалған тарату құрылғыларының санаты. Ол үш фазалы айнымалы ток 50 Гц қуат жүйелеріне жарамды және негізінен пайдаланылады қуат қабылдау, тарату, тізбекті басқару, қорғау және бақылау.
24кВ орташа кернеулі электр станциялары, қосалқы станциялар, өнеркәсіптік және тау-кен өнеркәсібінде кеңінен қолданылады. кәсіпорындар, электр қуатын қабылдау, тарату, бақылау және қорғау үшін көп қабатты ғимараттар. Усуненің өзегі өндірістік базасы Қытайда орналасқан, бұл оны жоғары сапаны қамтамасыз ететін сенімді кәсіби өндіруші етеді бүкіл әлем бойынша пайдаланушыларға орташа кернеулі қуатты тарату шешімдері.
Төмен вольтты тарату құрылғысы
Орташа кернеулі тарату құрылғысы
| Элемент | Бірлік | Параметр | |
| Номиналды кернеу | кВ | 24 | |
| Номиналды жиілік | Hz | 50 | |
| Ажыратқыштың номиналды тогы | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Коммутатор шкафының номиналды тогы | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номиналды динамикалық ток (4с) | кА | 16, 20, 25, 31,5, 40, 50 | |
| Номиналды тұрақты ток (ең жоғары) | кА | 40, 50, 63, 80, 100, 125 | |
| Номиналды қысқа тұйықталу тогы | кА | 16, 20, 25, 31,5, 40, 50 | |
| Rated short circuit making current | кА | 40, 50, 63, 80, 100, 125 | |
| 1мин қуат жиілігі кернеуге төтеп береді | Полюс-полюс, полюс-жер | кВ | 65 |
| Оқшаулау қашықтығы бойынша | кВ | 79 | |
| Найзағай импульсіне төтеп беру кернеуі (ең жоғары) | Полюс-полюс, полюс-жер | кВ | 125 |
| Оқшаулау қашықтығы бойынша | кВ | 145 | |
| Қорғаныс деңгейі | Корпус үшін IP4X, оқшаулау бөлмесі үшін IP2X және автоматты ажыратқыш бөлмесі ашық | ||
| Ескерту: КТ қысқа тұйықталу сыйымдылығын бөлек қарастыру керек. | |||
1. GB3906-2006 «3,6-40,5кВ айнымалы токтың металл қоршаудағы таратушы және басқару құрылғылары»
2. GB/T11022 «Жоғары вольтты тарату құрылғылары мен басқару құрылғыларына арналған жалпы техникалық шарттар»
3. IEC62271-200 «Номиналды кернеуі 1кВ-тан жоғары және 52кВ-тан төмен ауыспалы металл қоршау құрылғысы»
4. DL/T404 «Үй ішіндегі айнымалы токтың жоғары вольтты тарату құрылғыларына тапсырыс берудің техникалық шарттары»

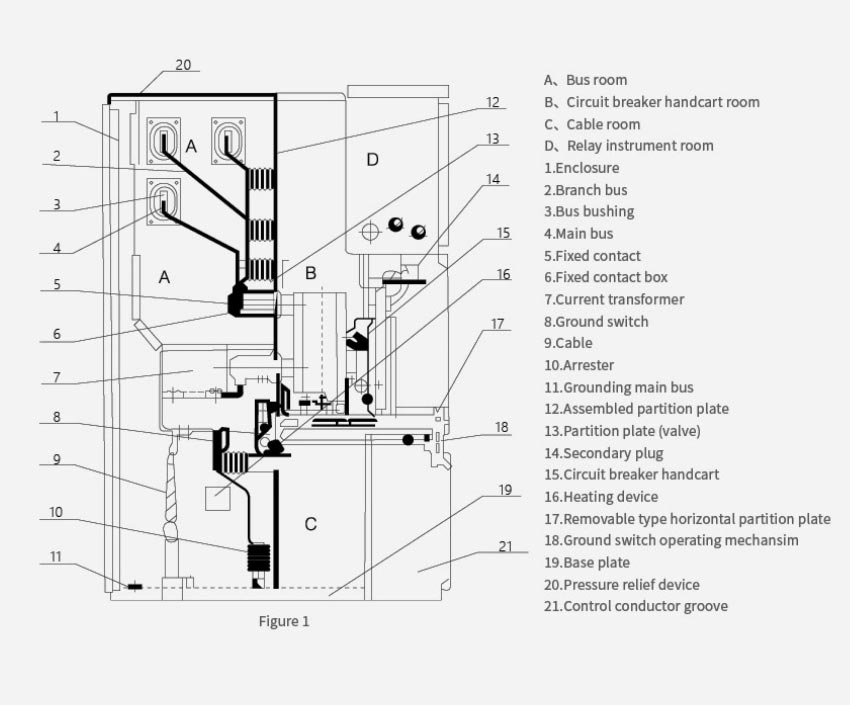

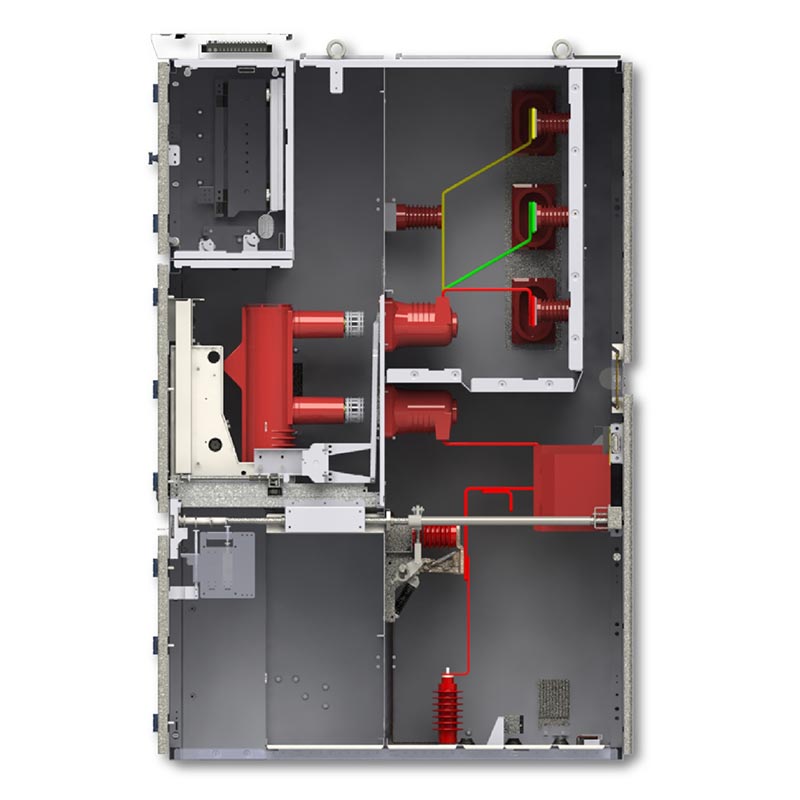

24 кВ орташа вольтты төмен және орташа вольтты тарату құрылғылары әрқайсысымен бірге толығымен металдан бөлінген құрылымды қабылдайды. функционалдық аймақ дербес оқшауланған, зақымдану доғаларының таралуын тиімді басады.
1. Ажыратқыш бөлімі: алынбалы вакуумдық сөндіргіш арбамен жабдықталған.
2. Шина бөлімі: негізгі шиналар, тармақ шиналары және шина изоляторлары бар.
3. Кабель бөлімі: ток трансформаторларын, кернеу трансформаторларын, жерге қосқыштарды және кабель терминалдарын орнатады.
4. Басқару құралдары бөлімі: релемен, қорғаныс құрылғыларымен, аспаптармен, қосалқы сымдармен және
бақылау
панельдер.
5. Қысымды түсіру арнасы: ақаулық қауіпсіздігін арттыру үшін шкафтың жоғарғы жағындағы доғаны азайту құрылғысы бар.
1. Зақымдану доғаларының таралуын және өзара араласуын болдырмайтын толық металдан жасалған тәуелсіз бөлімдер.
2. Кешенді механикалық беске төзімді блоктау:
- Жүктеме кезінде автоматты ажыратқыш арбасын итеруге немесе тартуға жол бермейді.
- Жерге қосқыш жабылған кезде автоматты ажыратқышты жабуға жол бермейді.
- Ток қосылған кезде жерге қосқыштың кездейсоқ жабылуын болдырмайды.
- Ток қосылған бөліктерге кездейсоқ кіруді болдырмайды.
- Оқшаулағыш қосқыштың дұрыс жұмыс істемеуіне жол бермейді.
3. Жөндеуді жеңілдететін, алдыңғы жұмыс пен техникалық қызмет көрсетуге арналған орталыққа орнатылған алынбалы арба.
4. Жоғары оқшаулау деңгейі, ықшам құрылым және күшті ақауларға төзімділік.
5. Отандық және халықаралық стандарттарға сәйкес, әртүрлі электр қуатын бөлу схемаларына бейімделген
110 кВ қалалық қосалқы станция өсіп келе жатқан қалалық қажеттіліктерді қанағаттандыру үшін қайталама электр тарату желісін жаңартуды қажет етті. қуатқа сұраныс және электрмен жабдықтау сенімділігін арттыру.
24кВ электр тарату жүйесі үшін 36 24кВ орташа кернеулі электр тарату және тарату құрылғылары орналастырылды.
- Тарату қондырғысының ықшам конструкциясы қосалқы станцияның 30 пайызын үнемдеді.
- Бес-профессионалды блоктау жүйесі үш жыл жұмыс істеген кезде ешқандай авариясыз жұмыс істеді.
- Сенімді вакуумдық тізбекті ажырату технологиясы тоқтау уақытын 80%-дан астам қысқартып, жұмысты айтарлықтай жақсартады.
200 000 тұрғынды электрмен жабдықтау сапасы.
Қазіргі заманғы мұнай-химия кешенін қамтамасыз ету үшін жоғары сенімді орта вольтты электр тарату жүйесін қажет етті маңызды өндірістік жабдықтың үздіксіз жұмысы.
Қатты өнеркәсіптік орталар үшін арнайы әзірленген және күшейтілген 58 Usune 24кВ тарату құрылғысымен қамтамасыз етілген. шаңға және коррозияға төзімділік.
- Тұрақтылығын көрсете отырып, алаңдағы қатал ортаға (жоғары шаң, химиялық түтіндер) сәтті төтеп берді.
өнімділік.
- Ақаулықтарды жылдам ажырату мүмкіндігі (≤ 60 мс) қымбат компрессорлар мен реакторларды қысқа уақыт ішінде зақымданудан қорғайды
тізбектер.
- Алдыңғы жағында орнатылған техникалық қызмет көрсету дизайны техникалық қызмет көрсетудің тоқтау уақытын 50%-ға азайтып, өндірістің үздіксіздігін қамтамасыз етеді.
A1: Өнім 3,6～12кВ, 24кВ үш фазалы айнымалы ток 50/60 Гц қуат жүйелеріне жарамды, көптеген қажеттіліктерді қанағаттандырады. орташа кернеулі электр қуатын тарату сценарийлері.
A2: Иә. Өнім алдыңғы жағынан басқарылатын, техникалық қызмет көрсету дизайнын қабылдайды; сөндіргіш арбаны жылжытуға болады басқа тізбектердің жұмысына әсер етпестен жылдам техникалық қызмет көрсету және ауыстыру.
A3: Иә. Usune номиналды токты, қысқа тұйықталу тогын, шкаф өлшемін, қорғаныс конфигурациясын, т.б., жоба талаптарына сәйкес әртүрлі жұмыс жағдайлары мен жүйелік талаптарға бейімделу.
