Kyn28 тарату құрылғысы 12 кв

Usune Kyn28 коммутациялық құрылғысы 12 кВ - номиналды кернеуі 3,6 кВ болатын жабық жоғары вольтты қуатты тарату құрылғысы, 7,2 кВ және 12 кВ, 50/60 Гц үш фазалы айнымалы ток қуат жүйелеріне жарамды. Бұл заманауи қуаттағы негізгі электр жабдығы беру және тарату, өнеркәсіптік қуат тарату және коммерциялық ғимараттарды электрмен жабдықтау өрістері. өнім автоматты ажыратқыштар, шиналар, кабельдер және аспаптарды басқару. Бұл дизайн басынан бастап доға ақауларының таралуын болдырмайды. Бұл да тез техникалық қызмет көрсетуге және жабусыз ауыстыруға мүмкіндік беретін тартылатын вакуумдық ажыратқыш арбамен жабдықталған. қауіпсіз, тұрақты және тиімді жұмыс істеу үшін қуат жүйелерінің негізгі талаптарына толық жауап беретін шинаға техникалық қызмет көрсету.

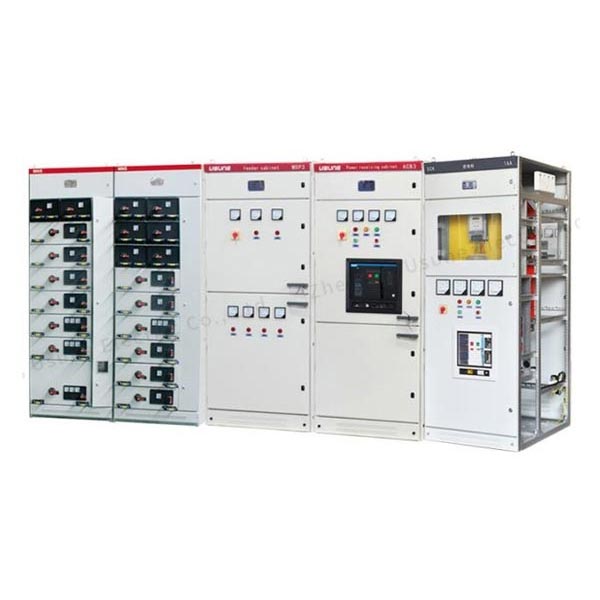

Төмен вольтты тарату құрылғысы

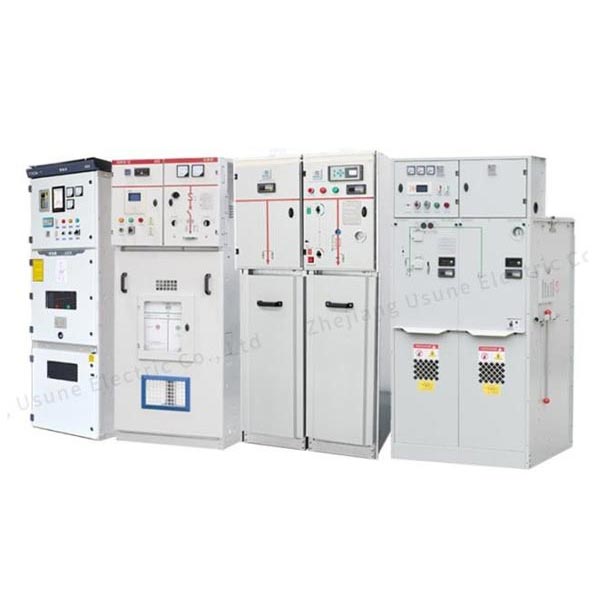

Орташа кернеулі тарату құрылғысы

Негізгі техникалық параметрлер

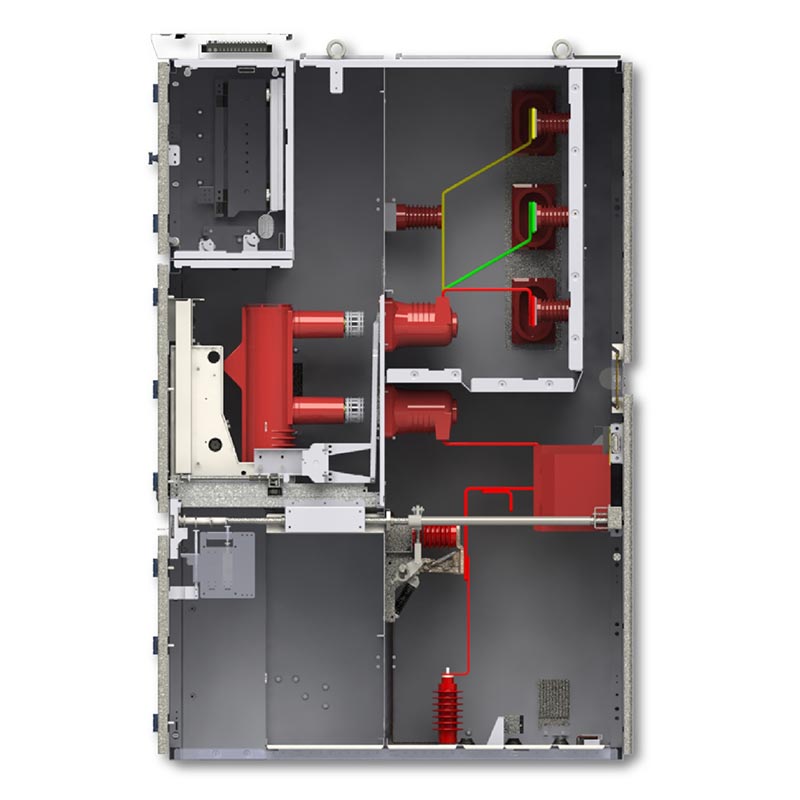

Тәуелсіз бөлімшенің құрылымы

12 кВ Kyn28 коммутаторы толығымен металдан оқшауланған модульдік бөлік дизайнын қабылдайды. Төрт функционалдық аймақ толығымен тәуелсіз, ақаулардың таралуын тиімді болдырмайды:

1. Ажыратқыш бөлімі: дәл нұсқаулықпен жабдықталған вакуумдық сөндіргіш арбаны орнатады. вагонеткалардың қауіпсіз қозғалысын қамтамасыз ететін блоктау механизмдері.
2. Шина бөлімі: оқшаулаудың тамаша көрсеткіштері бар негізгі және тармақтық шиналардың жабық схемасы фазадан фазаға/жерге қысқа тұйықталу қаупі.
3. Кабель бөлімі: кең орын, көп тізбекті кабель қосылымдары үшін жарамды, кабельді төсеуді, сымдарды, және тестілеу.
4. Құралдар және басқару бөлімі: қорғаныс құрылғыларын, өлшеу құралдарын және басқару тізбегін біріктіреді орталықтандырылған бақылау мен жұмыс істеуге арналған компоненттер.
5. Қысымды түсіретін құрылғы: үстіңгі жағында арнайы қысым түсіретін қақпақпен жабдықталған ол доғаны тез босатады. ішкі ақаулар кезінде қысым, шкаф пен персоналдың қауіпсіздігін қамтамасыз ету.

Өнімнің негізгі артықшылықтары

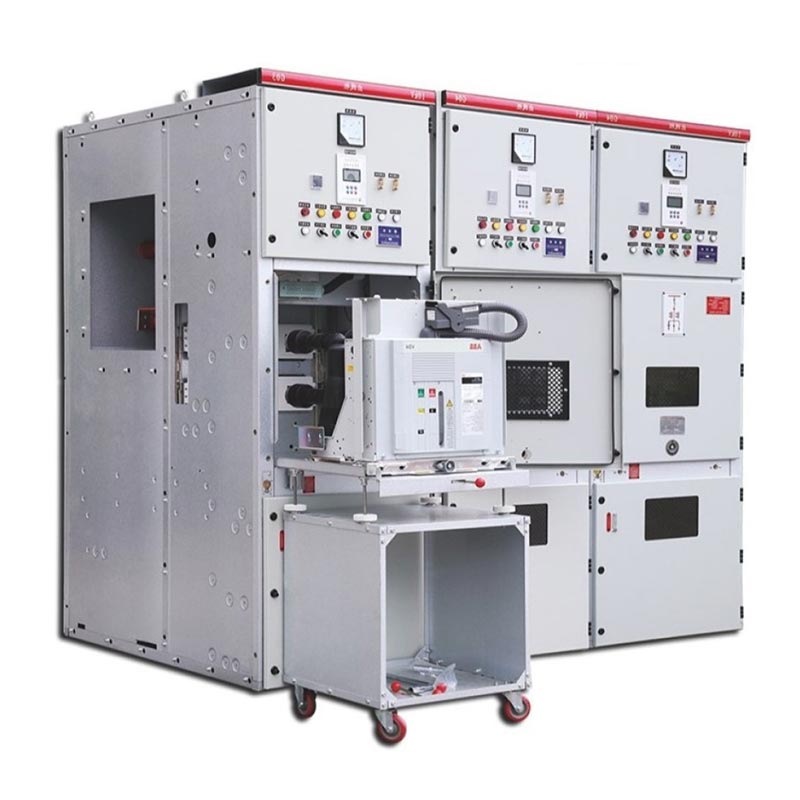

1. Алынбалы қол арбасының дизайны

Ажыратқыш, PT және оқшаулағыш қол арба сериялары толығымен ауыстырылады. Техникалық қызмет көрсету кезінде жай ғана алып тастаңыз ақаулы арбаны тауып, шинаны толығымен ажыратпай, қуатты жылдам қалпына келтіру үшін қосалқы арбаны итеріңіз, электр қуатын өшіруге техникалық қызмет көрсету уақытын айтарлықтай қысқартады.

2. Кешенді «Бес-алдын алу» механикалық блоктау:

- автоматты ажыратқыштардың кездейсоқ ашылуы мен жабылуын болдырмайды;
- жүктеме кезінде автоматты ажыратқыштың қол арбасын алуды/итеруді болдырмайды;
- кернеу кезінде жерге қосқыштың кездейсоқ жабылуын болдырмайды;
- жерге қосу қосқышы жабылған кезде кездейсоқ қуаттанудың алдын алады;
- Ток қосылған бөліктерге кездейсоқ кіруді болдырмайды.

3. Оңтайландырылған қауіпсіздік және техникалық қызмет көрсету

Алдыңғы пайдалану және техникалық қызмет көрсету дизайны тиімді үнемдей отырып, артқы техникалық қызмет көрсету кеңістігін қажет етпейді тарату бөлмесіндегі едендік кеңістік; шкафта жоғары ылғалдылыққа бейімделген кіріктірілген конденсациялық жылытқыш бар конденсациядан туындаған оқшаулау ақауларының алдын алатын орталар.

4. Жоғары оқшаулау және ақауларға төзімділік

12 кВ Kyn28 тарату құрылғысы жоғары сапалы оқшаулағыш материалдарды және ғылыми түрде бөлінген оқшаулауды пайдаланады, жоғары оқшаулау деңгейі. Ол қысқа тұйықталуларға, асқын кернеулерге және басқа электр ақауларына тиімді қарсы тұрады. Біріктірілген металл құрыш құрылымымен ол доғаны басқарудың күшті мүмкіндіктеріне ие.

Қолданбаның негізгі түрлері

1. Кіріс желі шкафы: қуатты қабылдауды және жалпы қорғанысты қамтамасыз ететін жоғары ағынды көздерден қуат алады.
2. Шығыс желі шкафы: қорғанысты қамтамасыз ететін жүктемелерге, қозғалтқыштарға және басқа терминалдық тізбектерге қуатты таратады.
3. PT және кернеуді өлшеу шкафы: жүйе кернеуін бақылайды және асқын кернеуден қорғауды қамтамасыз етеді.
4. Есептеу шкафы: энергияны тұтынудың нақты статистикасын алу үшін энергияны есепке алу аспаптарын біріктіреді.
5. Шина бөлігінің шкафы: шиналық бөліктердің сегменттелген жұмысын, оқшаулауын және қорғауын қосады.
6. Оқшаулау шкафы: қауіпсіз техникалық қызмет көрсетуді қамтамасыз ететін электрлік оқшаулауды қамтамасыз етеді.

Нақты әлемдегі қолданбалы жағдай

1-жағдай: Шығыс Қытайдағы үлкен деректер орталығына арналған 10кВ электр қуатын тарату жобасы

Жобаға қойылатын талаптар: Деректер орталығы 99,99% қуат қолжетімділігін және нөлдік ақаусыз, жоғары тұрақтылықты қажет етеді серверлер мен серверлер сияқты негізгі жүктемелерді үздіксіз қуатпен қамтамасыз ету үшін орташа кернеулі электр қуатын тарату жүйесі салқындату жабдықтары.

Шешім: Usune Kyn28 коммутациялық қондырғыларының 12 кВ қондырғылары арқылы толық қуат тарату жүйесі салынды, оның ішінде кіріс шкафтары, есепке алу шкафтары, PT шкафтары және 12 шығыс шкафтары. Ол 40кА қысқа тұйықталумен жабдықталған тез ақаулыққа қол жеткізу үшін ажырату сыйымдылығы вакуумдық ажыратқыштар мен интеллектуалды біріктірілген қорғаныс құрылғылары оқшаулау және ақаулықтың дәл орналасуы.

Операциялық нәтижелер: 2023 жылы пайдалануға берілген уақыттан бері жүйе ешбір ақаусыз, 100% жұмыс істеп тұр. қорғаныс әрекеттеріндегі дәлдік жылдамдығы. Жыл сайынғы электр қуатын өшіру уақыты 5 минуттан аз, жоғары деңгейге толығымен сәйкес келеді деректер орталығының сенімділігі электрмен жабдықтау талаптарын және ондаған экономикалық шығындарды тиімді болдырмау электр қуатының үзілуіне байланысты миллиондаған доллар.

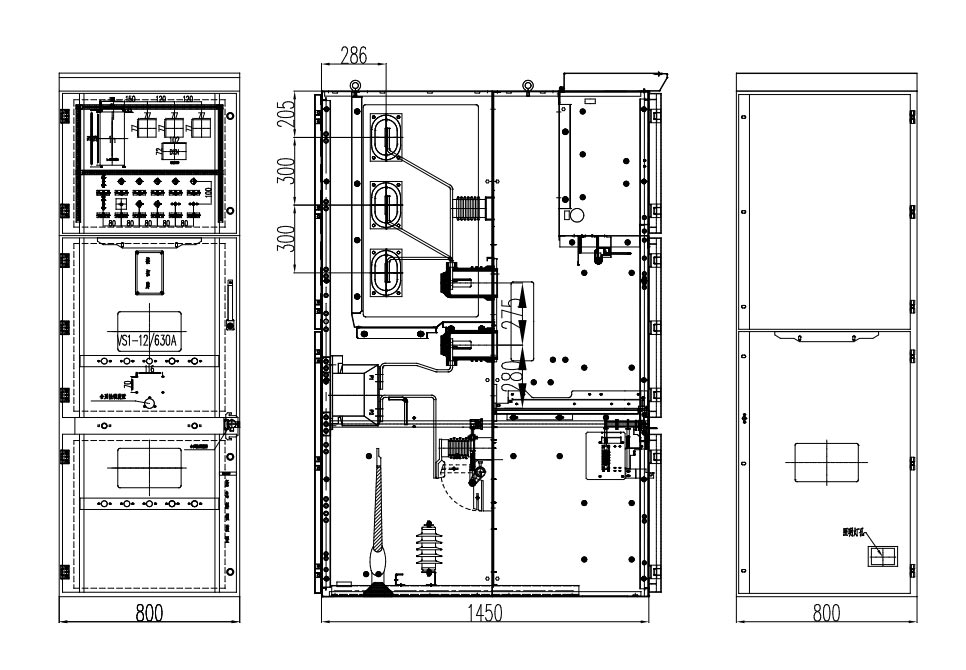

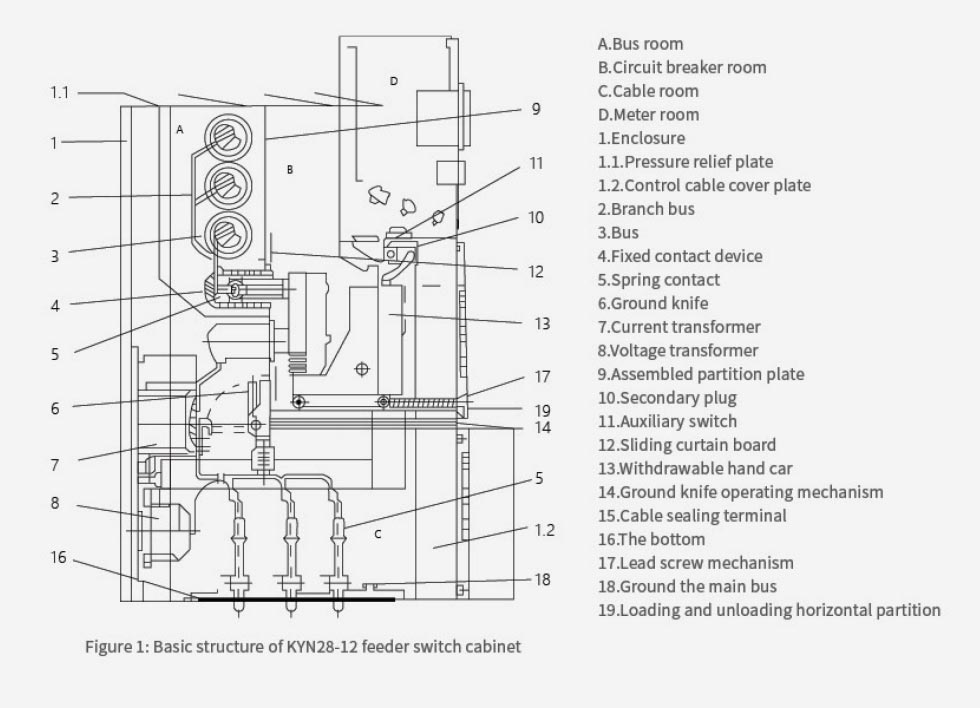

Өнімнің сыртқы өлшемі

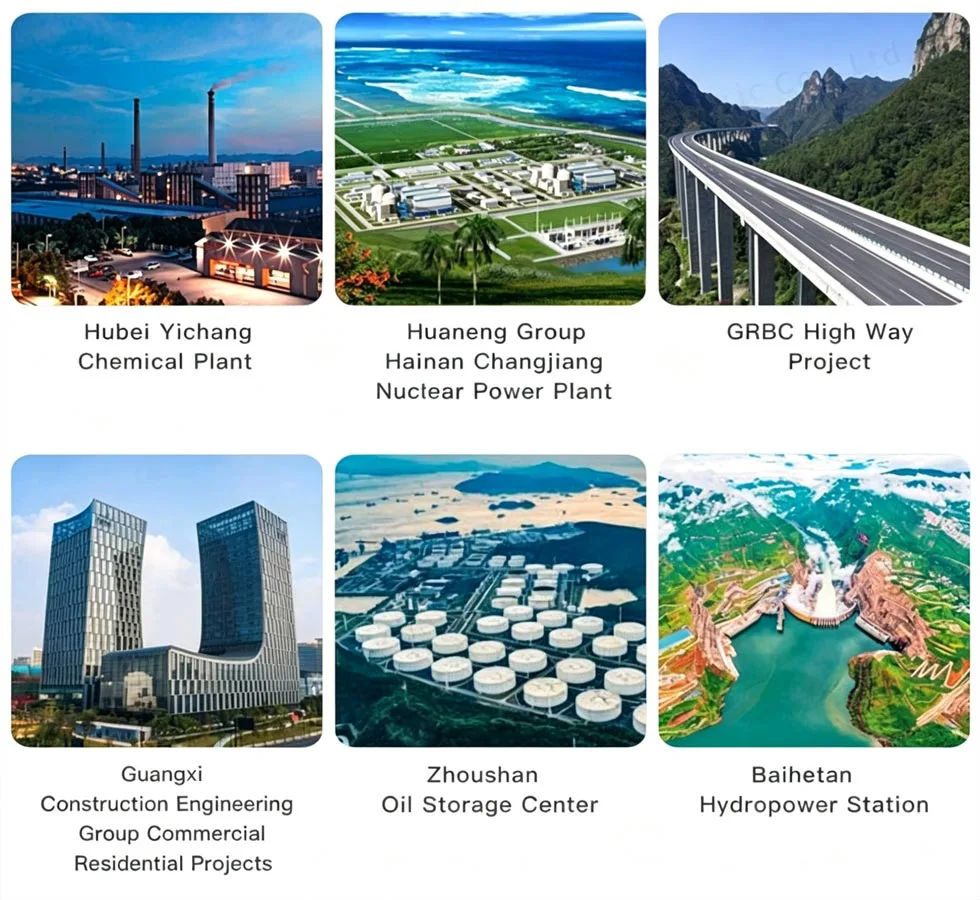

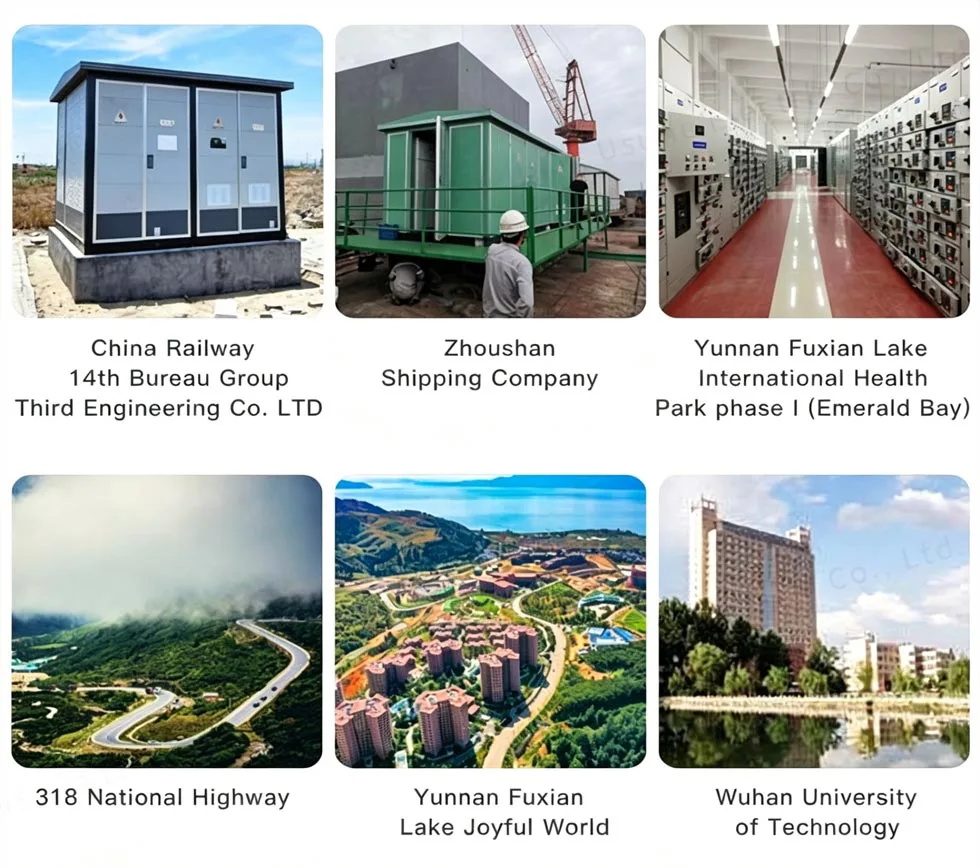

Жоба анықтамасы

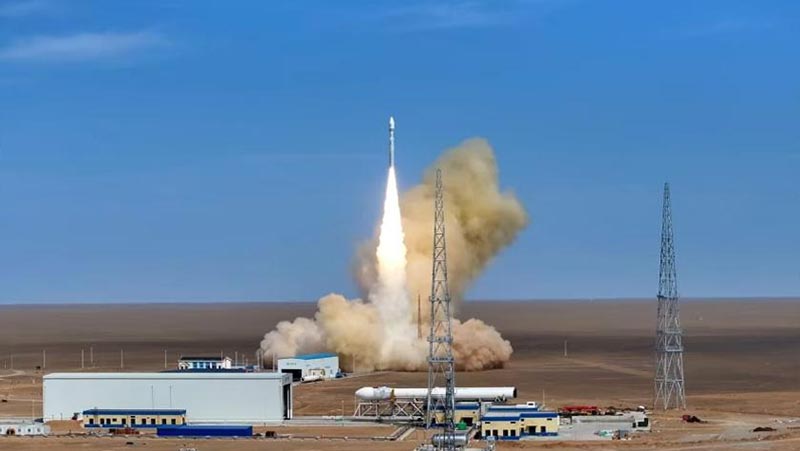

Cas-ғарыштық зымыран ұшыру жобасы

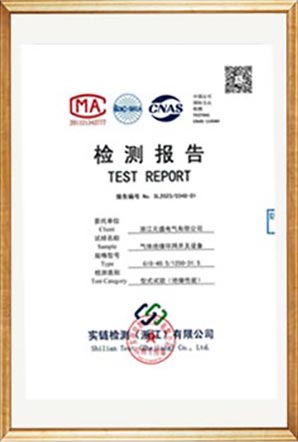

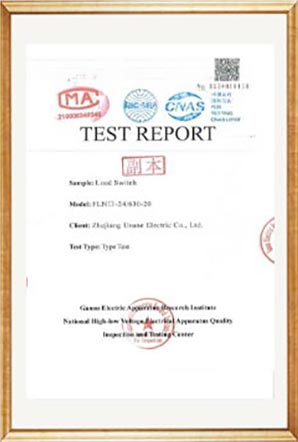

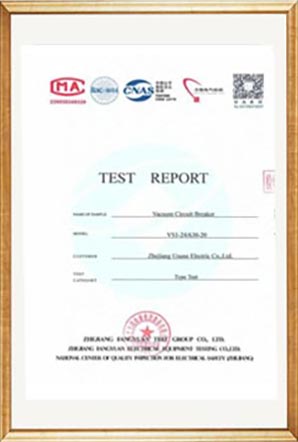

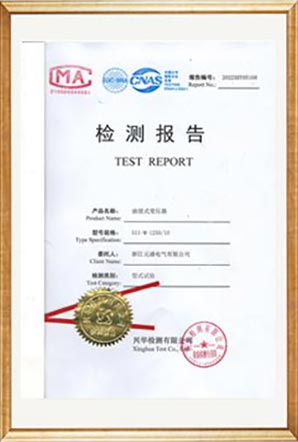

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Kyn28 тарату құрылғысының 12 кВ жүйесінің «беске төзімді» блоктауы механикалық мәжбүрлі блоктау механизмі ме, және оны өшіруге болады ма?

Usune KYN28 тарату құрылғысының «беске төзімді» блоктау жүйесі таза механикалық, мәжбүрлі блоктау дизайнын пайдаланады. электрлік көмекші құлыптан босату тізбегі жоқ, қате жұмыс істеу мүмкіндігін құрылымдық түрде жояды. Тек Кәсіби техникалық қызмет көрсету персоналы электр қуатының қауіпсіз жағдайында арнайы құралдарды пайдаланып оның құлпын уақытша аша алады істен шығу және жерге қосу; оны қалыпты жұмыс кезінде ашу мүмкін емес. Бұл IEC және ішкі қуат талаптарына толығымен сәйкес келеді қауіпсіздік стандарттары, операторлар мен жабдықтардың қауіпсіздігін барынша арттыру.

2-сұрақ: Өнім ылғалдылығы жоғары және биік ортада қалыпты жұмыс істей ала ма және қандай арнайы өңдеулер бар қажет?

Өнімнің стандартты ылғалдылыққа төзімділігі орташа тәуліктік ≤95% және айлық орташа ≤90% құрайды. Кіріктірілген конденсатор жылытқышы ылғалдылығы жоғары орталарды оңай өңдей отырып, ылғалды автоматты түрде құрғатады. Биіктігі >1000м болатын сценарийлер үшін ол болуы мүмкін энергетикалық өнеркәсіп стандарттарына сәйкес құнсызданумен қолданылады (әр 1000 м ұлғайту үшін шамамен 10% құнсыздану). биіктік). Жылжымалы қашықтықты ұлғайту және кездесу үшін арнайы жобаланған күшейтілген оқшаулау нұсқалары да қол жетімді биіктікте жұмыс істеудің қауіпсіздік талаптары.
