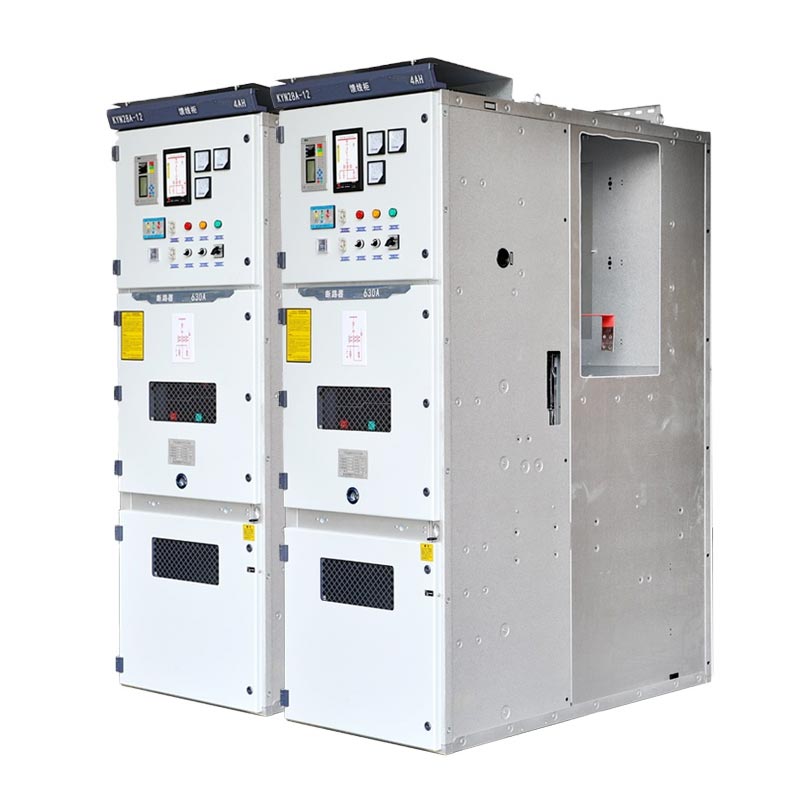

Kyn28 тарату құрылғысы 10 кв

Usune Kyn28 тарату құрылғысы 10кВ үш фазалы айнымалы ток 50Гц, 3,6~12кВ бір шинаға және бір шинаға жарамды. сегменттелген қуат жүйелері және жан-жақты «беске төзімді» функциялары бар. Шкафтың қол арба бөлігін жабдықтауға болады бірге вакуумдық ажыратқыштар және вакуумдық контакторлар сияқты негізгі компоненттер. ABB сияқты брендтердің вакуумдық ажыратқыштары VD4, Schneider HVX және Usune VS1 таңдауға болады. Бұл қазіргі уақытта негізгі ішкі жоғары вольтты жиынтық қуат негізінен әртүрлі қосалқы станцияларда және таратуда электр энергиясын беру және қабылдау үшін қолданылатын тарату жабдықтары станциялар және тізбекті басқару, қорғау және бақылау үшін.

Төмен вольтты тарату құрылғысы

Орташа кернеулі тарату құрылғысы

Жұмыс ортасына қойылатын талаптар

• Қоршаған ортаның температурасы: жоғарғы шегі +40℃, төменгі шегі -15℃;
• Салыстырмалы ылғалдылық: Тәуліктік орташа 95%-дан, айлық орташа 90%-дан аспайды;
• Биіктігі: 1000 м және одан төмен;
• Сейсмикалық қарқындылық: 8 градустан аспайды;
• Өрт немесе жарылыс қаупі жоқ, қатты ластану, химиялық коррозия және күшті діріл жоқ. If the operating орта GB3906 стандартында көрсетілген қалыпты шарттардан асып кетсе, пайдаланушы мен өндіруші келіссөздер жүргізуі керек және determine сәйкес шарттар.

Техникалық параметрлер

• Номиналды кернеу: 3,6кВ, 6,6кВ, 7,2кВ, 10кВ, 11кВ, 12кВ, 13,8кВ, 15кВ, 17,5кВ, 20кВ, 24кВ;
• Номиналды жиілік: 50/60 Гц;
• Номиналды ток: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Номиналды қысқа уақытқа төзімді ток (4с): 16кА, 20кА, 25кА, 31,5кА, 40кА;
• Номиналды оқшаулау деңгейі: 42кВ (қуат жиілігі 1мин, электродтар арасында/жерге дейін), 48кВ (ашық контакт); 75кВ (найзағай импульсі, электродтар арасында/жерге), 85кВ (ашық контакт, шың мәні);
• Қорғау сыныбы: Корпустың IP4X қорғаныс рейтингі, бөлімдер үшін IP2X қорғанысы;
• Шкаф түрлері: кіріс желілік шкафтар, шығыс желілік шкафтар, трансформаторды қорғау шкафтары, шиналық галстук шкафтар, айырғыш ажыратқыш шкафтары, шиналарды көтеру шкафтары, PT/VT шкафтары және т.б.;
• Шкафтың өлшемдері: Ені 650мм/800мм/1000мм, Биіктігі 2300мм, Тереңдігі 1450мм.

Негізгі артықшылықтар

1. Қауіпсіздікті кешенді қорғау

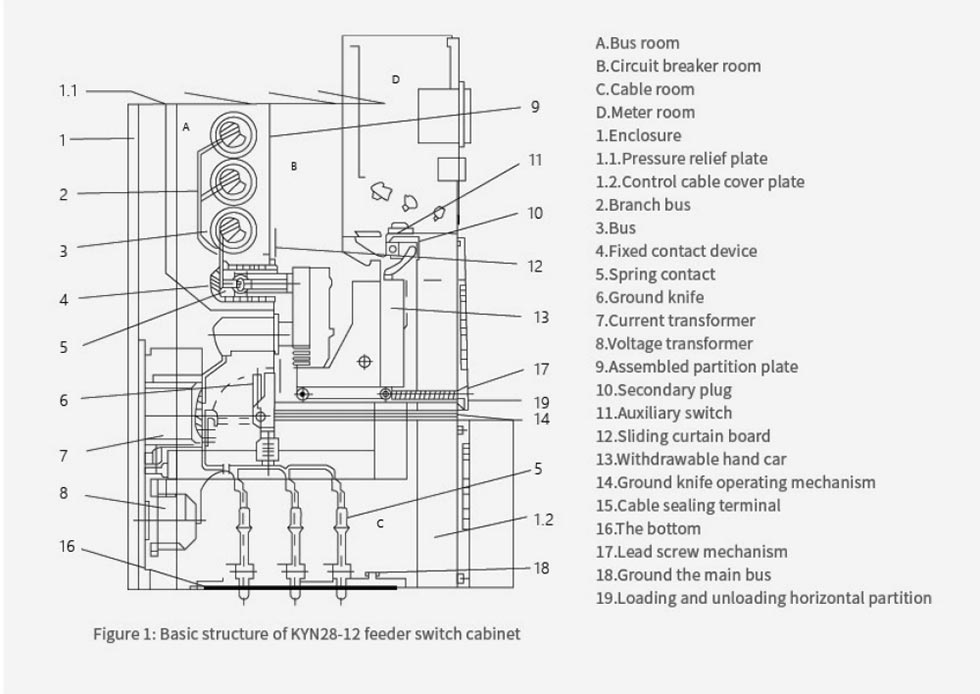

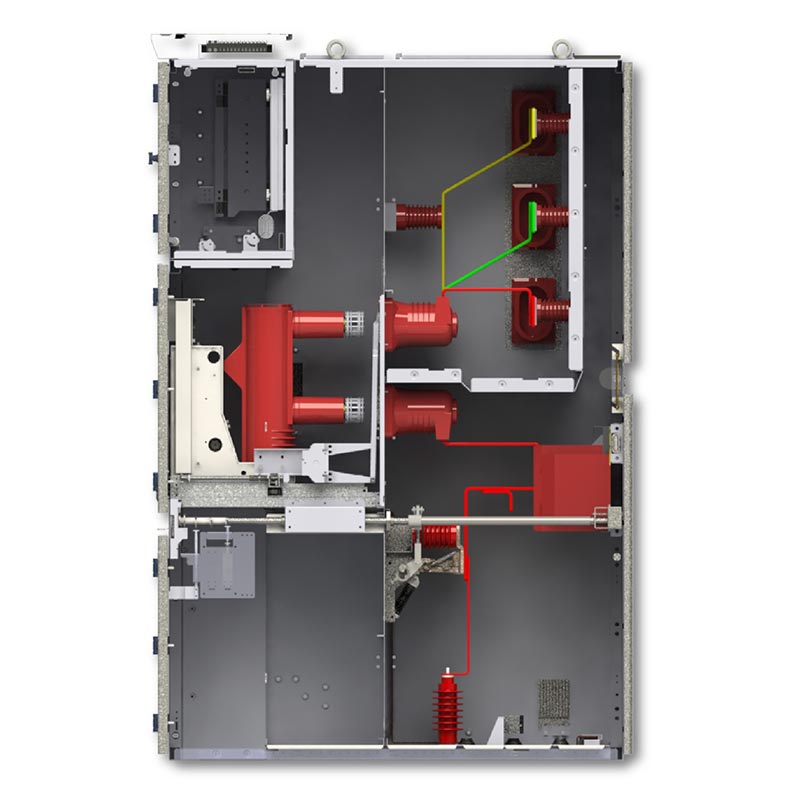

10кВ Kyn28 коммутаторы брондалған металл қоршалған құрылымды қабылдайды, оның әрбір функционалды бөлімі дербес бөлінген. Механикалық және электрлік бұғаттаулармен біріктірілген ол бес сенімді блоктауды толығымен жүзеге асырады, жою дұрыс жұмыс істемеу қаупі. Корпусты қорғау рейтингі IP4X деңгейіне жетеді, ал бөлімді қорғау IP2X, әрі қарай қауіпсіздікті қорғау мүмкіндіктерін арттыру.

2. Тұрақты және сенімді өнімділік

IEC халықаралық стандарттарына және ISO сапа менеджменті жүйесіне сәйкес жобаланған және өндірілген, жоғары сапалы вакуумдық компоненттерді пайдалана отырып, ол әртүрлі танымал бренд вакуумдық ажыратқыштармен үйлесімді, күшті қысқа тұйықталуға төтеп беру қабілеті, кең кернеу мен ток диапазонына бейімделеді және ұзақ мерзімді жұмыс үшін жарамды үздіксіз операция.

3. Ыңғайлы орнату және техникалық қызмет көрсету

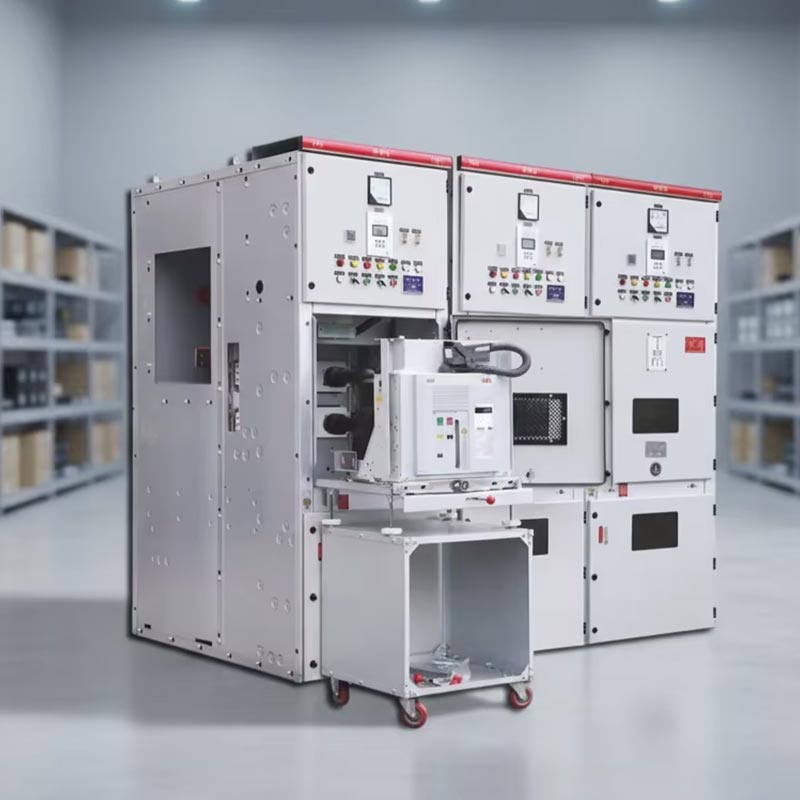

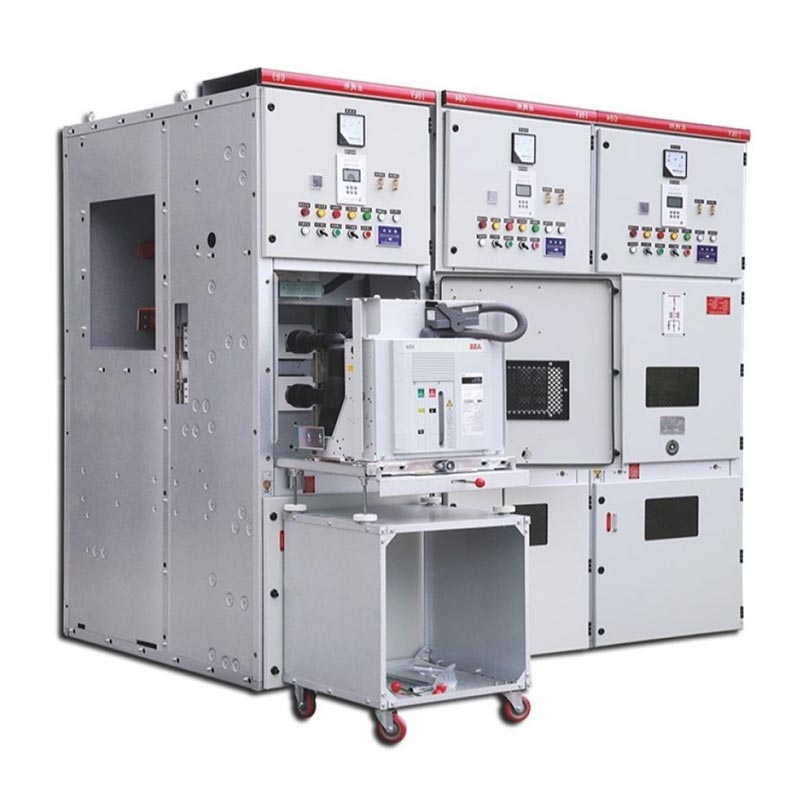

Алынбалы арба дизайны жылдам және оңай тексеруге және ауыстыруға мүмкіндік береді. Оның ықшам құрылымы қолдайды алдыңғы техникалық қызмет көрсету, орынды үнемдеу және бос уақытты үнемдеу. Шкафтың стандартталған өлшемдері әртүрлі орнату сценарийлеріне бейімделеді, орнатудың жоғары тиімділігіне әкеледі.

4. Кең қолдану мүмкіндігі

10кВ Kyn28 тарату құрылғысы 3,6-дан 24кВ-қа дейінгі барлық кернеу деңгейлерін қамтиды, 50/60Гц қос жиілікпен үйлесімді жүйелер, және электр станциялары сияқты әртүрлі салалардың электр қуатын тарату қажеттіліктерін қанағаттандыру үшін әртүрлі шкаф түрлерін ұсынады, қосалқы станциялар, өнеркәсіптік және тау-кен кәсіпорындары, көпқабатты үйлер. Ол сондай-ақ әртүрлі дәстүрліге бейімделе алады жұмыс орталары.

Нақты әлемдегі қолданбалы жағдай

Белгілі бір қаладағы 110кВ қосалқы станцияны жаңарту жобасы 28 Usune KYN28-12 тарату құрылғысын таңдады. Жабдық жоғары кеңістікті пайдалануға, жылдам іске қосуға және іске қосылғаннан кейін 99,98% сенімділік деңгейіне қол жеткізді, айтарлықтай электр тарату желісінің қауіпсіздік деңгейін арттыру. Бұл жобада тарату құрылғылары бейімделген биіктік, температура және ылғалдылықты қоса алғанда, алаңның қоршаған ортаға қойылатын талаптары және қолайлы вакуумдық схема сөндіргіш моделі қосалқы станцияның қуат бөлу қажеттіліктеріне толық сәйкес келетін етіп таңдалған.

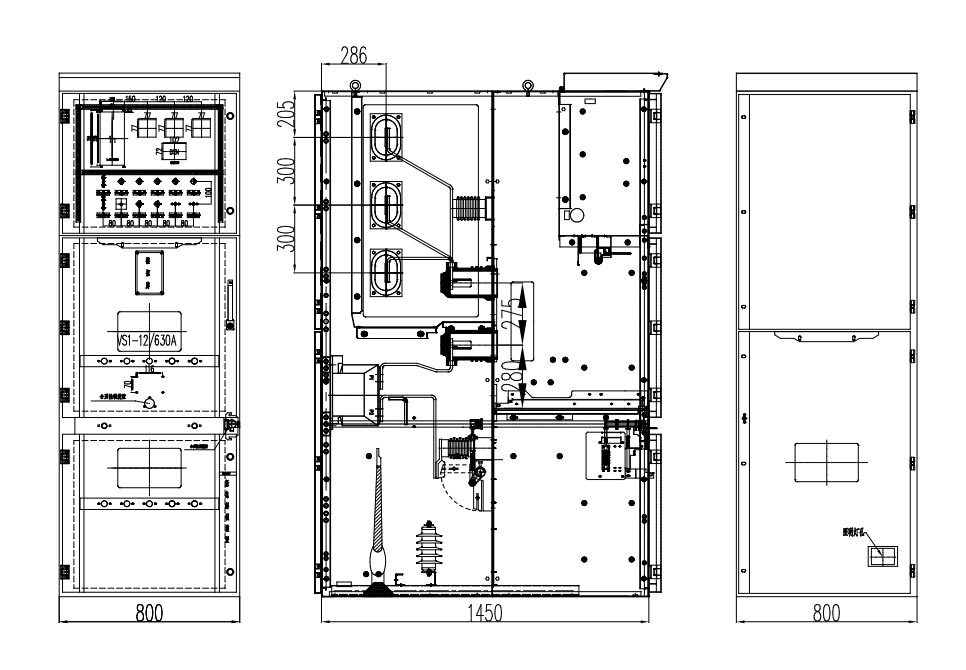

Өнімнің сыртқы өлшемі

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: KYN28 тарату құрылғысының нақты «беске төзімді» функциялары қандай?

A: Оларға негізінен автоматты ажыратқыштардың кездейсоқ ашылуы мен жабылуының алдын алу, итеру немесе тартуды болдырмау кіреді жүк астында тұрған арба, жерге тұйықтау сымдарының ток тізбегіне қосылуын болдырмайды, жерге тұйықтау сымы қосылған автоматты ажыратқыш және персоналдың кездейсоқ токқа кіруіне жол бермейді бөлімдер, осылайша персонал мен жабдықтың қауіпсіздігін құрылымдық түрде қамтамасыз етеді.

2-сұрақ: 10кВ Kyn28 коммутаторына күнделікті техникалық қызмет көрсету циклі қандай?

A: It is recommended to conduct a routine inspection every 6 months and a comprehensive maintenance every 1-2 years, focusing on checking the mechanism, insulation, interlocking, and bolt tightness. Usune толық техникалық қамтамасыз етеді қолдау көрсету.

3-сұрақ: Usune теңшелген тарату құрылғыларын ұсына ала ма?

A: Иә. Кәсіби өндіруші ретінде Usune ішкі конфигурацияларды, қорғаныс деңгейлерін және кернеуге, токқа, қорғаныс талаптарына және сайт ортасына негізделген интеллектуалды бақылау шешімдері. Ол мүмкін сонымен қатар шкаф өлшемдерін реттеңіз және нақты қажеттіліктерді қанағаттандыру үшін сәйкес вакуумдық ажыратқыш үлгілерін таңдаңыз.

Қорытындылай келе, Usune Kyn28 коммутациялық құрылғысы 10 кВ қауіпсіздікті, сенімділікті және пайдаланудың қарапайымдылығын біріктіреді. Ересек адам қолдайды дизайн, қатаң сапаны бақылау және жан-жақты техникалық параметрлер, ол әртүрлі жұмыстарға жарамды орталар мен сценарийлер. Қытайдан кәсіби өндіруші және жоғары сапалы жеткізуші ретінде Usune жалғастыруда бүкіл әлем бойынша пайдаланушыларға тұрақты және тиімді орташа вольтты қуатты тарату шешімдерін ұсынады.
