The220кВ ажыратқыш220кВ айнымалы ток электр беру қосалқы станцияларына арналған жоғары вольтты сыртқы оқшаулау құрылғысы. Ол негізінен электр тізбектерін оқшаулау, көрінетін қауіпсіздік ажырату нүктесін қамтамасыз ету және жоғары вольтты жабдыққа қауіпсіз техникалық қызмет көрсету операцияларын қамтамасыз ету үшін қолданылады.
Қытайдағы кәсіпқой жоғары вольтты қосалқы станция жабдығын өндіруші ретінде біз тұрақты электрлік өнімділігі, сыртқы ортада күшті бейімделуі және халықаралық стандарттарға сәйкестігі бар сенімді 220 кВ ажыратқыш шешімдерін ұсынамыз. Өнім IEC 62271-102 талаптарына сәйкес әзірленген және электр энергиясын беру және тарату жүйелерінде кеңінен қолданылады.
Қалыпты жұмыс кезінде220кВ ажыратқышноминалды токты үздіксіз өткізеді. Техникалық қызмет көрсету қажет болғанда, ол ашылғаннан кейін анық көрінетін оқшаулау саңылауын жасайды, бұл операторларға төменгі ағындағы электр жабдықтарын қауіпсіз тексеруге және жөндеуге мүмкіндік береді.
Ажырату қосқышы жүктемесіз токты ауыстыру операцияларына арналған және қосалқы станция жұмысының қауіпсіздігін жақсарту үшін автоматты ажыратқыштармен және жерге қосқыштармен бірге жұмыс істейді.

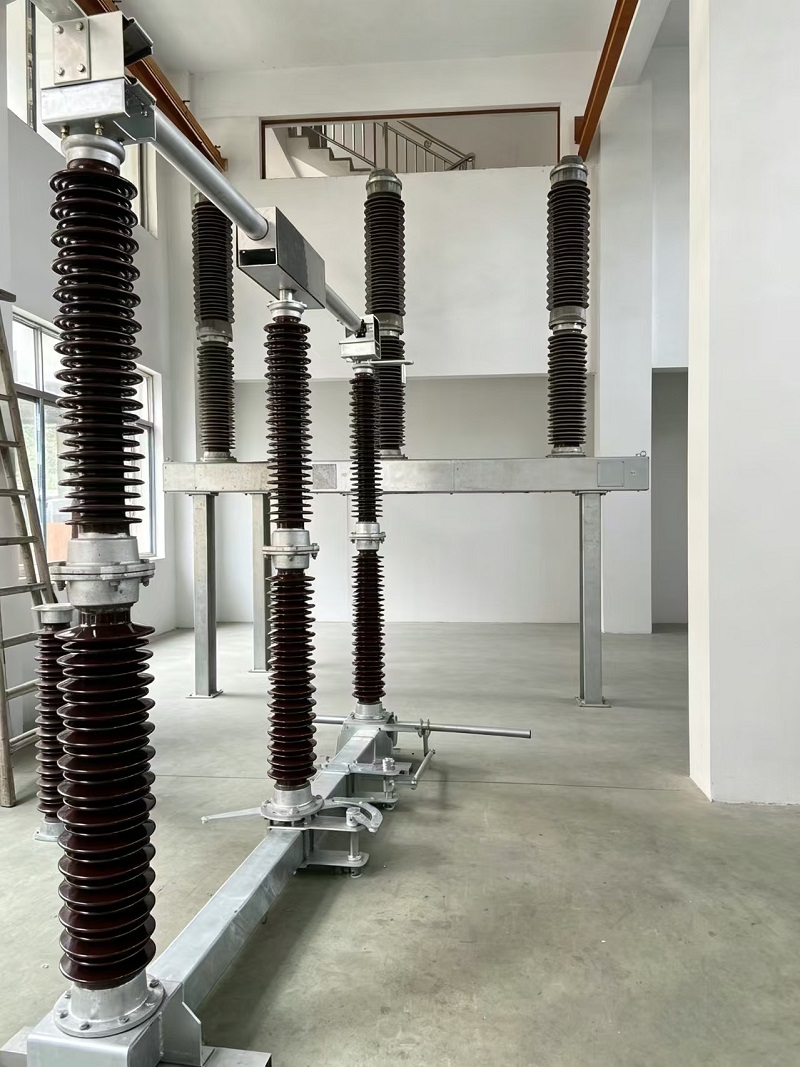

Толық 220 кВ айырғыш үш фазалы негізгі құрылымнан, тірек изоляторларынан, өткізгіш жүйеден, болат негіздің жақтауынан және қозғалтқышпен басқарылатын жұмыс механизмінен тұрады. Әрбір компонент жоғары вольтты жағдайларда ұзақ мерзімді сыртқы жұмыс үшін оңтайландырылған.
Өткізгіш контактілер жоғары тығыздықты күміс жалатылған мыс қорытпасынан жасалған материалдардан жасалған. Бұл дизайн контактіге төзімділікті тиімді төмендетеді, үздіксіз жұмыс кезінде температураның көтерілуін азайтады және электр өткізгіштігі мен қызмет көрсету сенімділігін жақсартады.
Тірек оқшаулағыштар жоғары сортты глинозем фарфордан немесе қосымша композиттік силиконды резеңке материалдардан жасалған. Оқшаулау құрылымы сыртқы қосалқы станцияларда тұрақты жұмысты қамтамасыз ете отырып, тамаша электрлік беріктік пен қоршаған ортаға төзімділікті қамтамасыз етеді.
Негізгі жақтау күшті коррозияға төзімділігі бар ыстық мырышталған болаттан жасалған құрылымды қабылдайды. Ол ұзақ мерзімді сыртқы орнатуға жарамды және әртүрлі ауа райы жағдайында механикалық беріктікті сақтауға көмектеседі.
220 кВ сыртқы ажыратқыш қосқыш мотормен басқарылатын жұмыс механизмімен жабдықталған, сонымен бірге төтенше жағдайда қолмен басқару мүмкіндігі де бар. Механизм қорабы шаң мен судың түсуінен қорғауды жақсарту үшін IP54 қорғаныс рейтингімен жасалған.
Жұмыс механизмі қашықтан бақылау жүйелері үшін позициялық кері байланыс сигналдарын қамтамасыз ететін көмекші контактілерді қамтиды. Бұл операторларға заманауи қосалқы станциялардағы коммутатор күйін тиімді тексеруге мүмкіндік береді.
Ажырату қосқышы дұрыс емес әрекеттерді болдырмау үшін автоматты ажыратқыштармен және жерге қосқыштармен біріктірілуі мүмкін. Қауіпсіздік блоктау жүйесі мыналарды қамтамасыз етеді:
| Өнім түрі | Сыртқы жоғары вольтты ажыратқыш |
| Номиналды кернеу | 252кВ |
| Номиналды жиілік | 50Гц |
| Номиналды үздіксіз ток | 1250A / 2000A / 2500A |
| Қысқа уақытқа төзімді ток (3с) | 40кА / 50кА |
| Шыңға төзімді ток | 100кА / 125кА |
| Жұмыс әдісі | Төтенше жағдайды қолмен басқаратын қозғалтқышпен жұмыс |
| Қорапты қорғау механизмі | IP54 |
| Қолданылатын стандарт | IEC 62271-102 |
220 кВ ажыратқышы жоғары вольтты электр беру жүйелерінде кеңінен қолданылады, соның ішінде:
Сенімді оқшаулау өнімділігімен және күшті қоршаған ортаға бейімделуімен бұл жабдық заманауи қуат жүйелерінің қауіпсіз және тұрақты жұмысын қолдайды.
220 кВ айырғыш сыртқы орнатуға арналған және әртүрлі қоршаған орта жағдайларында сенімді жұмыс істей алады.
Өнімді оқшаулау шешімдерін, жұмыс механизмдерін және қоршаған ортаға бейімделу мүмкіндіктерін қоса алғанда, әртүрлі жоба талаптарына сәйкес теңшеуге болады.
Жоғары вольтты қосалқы станция жабдығын шығаратын Қытайдың тәжірибелі өндірушісі ретінде біз сенімді және теңшелген электр энергиясын жеткізу шешімдерін ұсынуға назар аударамыз. Біздің 220 кВ ажыратқыш қосқыш заманауи қуат жүйелерінің талап етілетін талаптарын қанағаттандыру үшін озық құрылымдық дизайнды, ұзаққа созылатын материалдарды және қатаң сапаны бақылауды біріктіреді.
IEC стандарттарына, икемді конфигурация опцияларына және кәсіби техникалық қолдауға сәйкес біздің 220 кВ ажыратқышымыз жоғары вольтты қосалқы станцияларды қауіпсіз оқшаулау және тиімді пайдалану үшін сенімді шешімді ұсынады.
