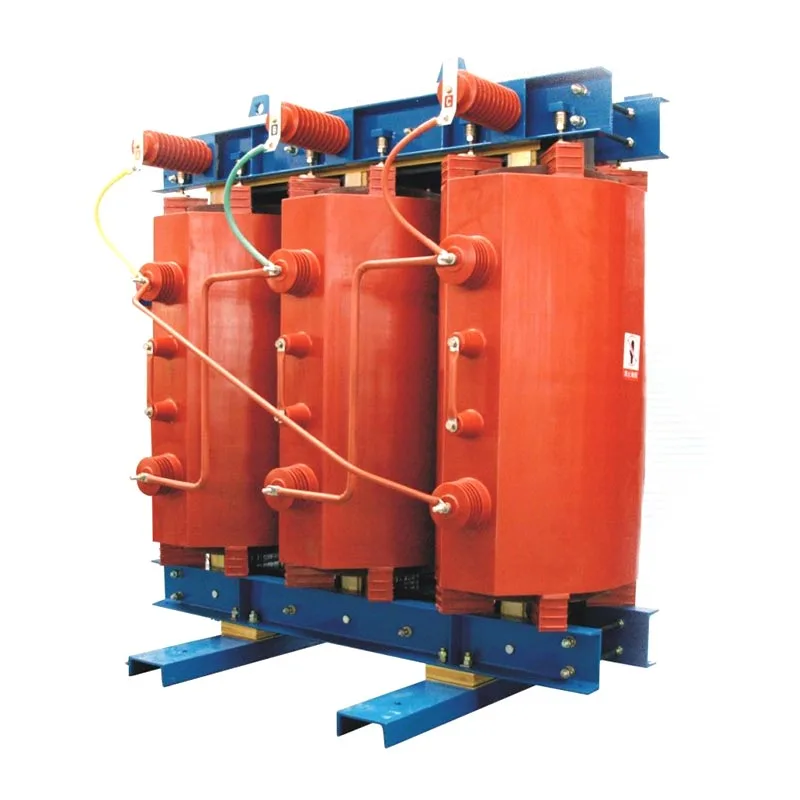

3000 3150КВА құрғақ түрдегі трансформатор

Usune 3000 3150KVA құрғақ түрдегі трансформатор - бұл дәстүрлі оқшаулау қажеттілігін болдырмайтын майсыз қондырғы. мұнай, оқшаулау және жылуды тарату үшін оның орнына ауаға сүйенеді. Майлы трансформаторлармен салыстырғанда бұл өнім ұсынады жоғары қауіпсіздік, майдың ластану қаупін болдырмайды және ұзақ мерзімді жөндеуге өте төмен шығындарды талап етеді. Бұл жабық, тығыз қоныстанған немесе жоғары сенімді қуат қажет ететін ішкі орталар үшін өте қолайлы. жабдықтау. Екі спецификациялы диапазон (3000 кВА және 3150 кВА) өзгермелі кернеуді түрлендіруге және қуат беруді қанағаттандырады. өнеркәсіптік және азаматтық қолданбалардың қажеттіліктері.

Жұмыс принципі

3000 3150КВА құрғақ түрдегі трансформатор түрлендіру үшін электромагниттік индукция принципіне негізделген. кернеу және электр энергиясын беру. Айнымалы ток (AC) бастапқы орама арқылы ағып жатқанда, темір ядро айнымалы магнит ағынын тудырады; бұл ағын екінші реттік орамға еніп, электромоторды индукциялайды электромагниттік индукция арқылы күш. Бастапқы және қайталама орамдар арасындағы айналым қатынасын реттеу арқылы трансформатор кернеуді жоғарылатуға немесе төмендетуге қол жеткізеді және электр қуатының тұрақты берілуін қамтамасыз етеді.

Құрылғы барлық жұмыс уақытында оқшаулау үшін де, жылуды тарату үшін де орта ретінде ауаны пайдаланады. оқшаулағыш май. Ол қарапайым, қауіпсіз және тұрақты құрылымы бар табиғи немесе мәжбүрлі ауаны салқындатуға негізделген мұнайдың ағуына, өртке немесе жарылысқа байланысты тәуекелдерді түбегейлі жояды.

Өнімнің негізгі артықшылықтары

1. Жоғары қауіпсіздік рейтингі

Майсыз дизайн өртке және жарылысқа төзімділікті қамтамасыз етеді. Ол өрт қаупін жояды немесе мұнайдың ағып кетуінен туындаған ластану апаттары, бұл оны жабық, жоғары қауіпті электрмен жабдықтау орталарына қолайлы етеді. метролар, ауруханалар және сауда орталықтары сияқты.

2. Тұрақты операциялық өнімділік

Оңтайландырылған өзек және орама құрылымдары аз ішінара разрядқа, минималды жұмыс шуына және әлсіздікке әкеледі электромагниттік кедергі. Құрылғы тұрақты кернеуі бар жүктеме кезінде ұзақ мерзімді, үздіксіз жұмысты қолдайды дәлдіктегі жабдықты сенімді электрмен жабдықтауды қамтамасыз ететін шығыс.

3. Экологиялық таза және техникалық қызмет көрсетуді қажет етпейді

Майсыз және қалдық сұйықтықты жоюды қажет етпейтін құрылғы қоршаған ортаға зиянсыз. Ешқандай осал май тізбегі жоқ құрамдас бөліктерге ие болғандықтан, ол өзінің қызмет ету циклі бойына іс жүзінде техникалық қызмет көрсетуді қажет етпейді, операциялық шығындарды айтарлықтай төмендетеді және кәсіпорындардың тоқтап қалу қаупі.

4. Кең қолданбалы жарамдылық

Ішкі орнатуға арналған құрылғы электр қуатын таратудың негізгі сценарийлерінің кең ауқымына жарамды, коммерциялық ғимараттарды, кампустарды, ауруханаларды, өнеркәсіптік зауыттарды және қалалық теміржол транзиттік жүйелерін қоса алғанда.

Нақты әлемдегі қолдану жағдайлары

1. Қалалық метроның ішкі электр қуатын тарату жобасы

Отандық метро желісі станцияны электрмен жабдықтау үшін Usune 3150 кВА құрғақ түрдегі трансформаторларды қабылдады. ескере отырып жабық метро кеңістігінің өрт және жарылыс қауіпсіздігінің қатаң талаптары, өнімнің майсыз қауіпсіздік мүмкіндіктері ол жер асты жағдайларына өте қолайлы, ал оның шуы төмен жұмысы станция ортасын жақсартады. The жабдық үзіліссіз жұмыс істеп, сигнал беру, жарықтандыру және тұрақты электрмен жабдықтауды қамтамасыз етті қуат жүйелері.

2. Ірі өнеркәсіптік зауыттың қуаттылығын кеңейту жобасы

Отандық жаңа энергия зауыты жаңа өндіріс желілерін қолдау үшін бірнеше Usune 3000 кВА құрғақ түрдегі трансформаторларды сатып алды. Өнімдер тұрақтылықты тиімді қамтамасыз ете отырып, кернеудің минималды ауытқуын және төмен ішінара разрядты көрсетеді дәлме-дәл өндірістік жабдықты пайдалану. Олардың техникалық қызмет көрсетусіз сипаты күнделікті жұмыс жүктемесін азайтады үздіксіз зауыттық өндірісті сенімді қуатпен қамтамасыз ететін инспекциялар.

3. Жоғары деңгейлі (III-A дәрежелі) ауруханаға арналған Smart Power Distribution жаңартуы

Жоғары деңгейдегі аурухана ішкі қуат тарату жүйесін жаңарту үшін Usune 3150 кВА құрғақ трансформаторларын таңдады. Дәл медициналық жабдықтың жоғары сенімділік талаптарын қанағаттандыру үшін өнімнің сипаттамалары — төмен кедергі, жоғары қауіпсіздік және тұрақты жұмыс — диагностикаға әсер ету үшін қуат беру аномалияларын тиімді болдырмайды. және емдеу жабдықтары, осылайша медициналық ортаның қатаң қуат стандарттарын қанағаттандырады.

Өнімнің техникалық сипаттамалары

Usune 3000 3150KVA құрғақ түрдегі трансформатордың негізгі сипаттамалары ұлттық және салалық стандарттарға сәйкес келеді. Тұрақты өнімділік пен жоғары бейімделуді ұсына отырып, ол әртүрлі жобаларды қабылдау талаптарына жауап береді тексерулер және ұзақ мерзімді пайдалану. Негізгі спецификациялар келесідей:

1. Номиналды қуаты: 3000кВА / 3150кВА;
2. Фаза/Жиілік: Үшфазалы, 50Гц;
3. Салқындату әдісі: AN (табиғи ауаны салқындату) / AF (ауаны мәжбүрлеп салқындату);
4. Оқшаулау ортасы: Ауа оқшаулау (оқшаулағыш май жоқ);
5. Жұмыс шуы: Шуы аз дизайн; жұмыс децибелінің деңгейлері салалық стандарттардан әлдеқайда төмен;
6. Жартылай разряд: ультра төмен ішінара разряд, электр қуатын дәл қолдану үшін жарамды;
7. Қорғау сыныбы: Ішкі қорғаныстың стандартты талаптарына сәйкес келеді; қорғау деңгейлері бойынша теңшеуге болады сұрау;
8. Қызмет көрсету мерзімі: стандартты жұмыс жағдайында ≥30 жыл.

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Орнату және пайдалану ортасына қойылатын талаптар

1. Орнату орны: тек үй ішінде орнату; желдету және жылуды тарату үшін жеткілікті кеңістікті қажет етеді; болдырмау жабық, желдетілмейтін орталар;
2. Қоршаған орта температурасы: стандартты жұмыс температурасы диапазоны -20°C және +40°C; жоғары температура әсеріне жол бермеңіз тікелей күн сәулесі немесе төмен температурадағы конденсация;
3. Қоршаған орта жағдайлары: Орнату орнында коррозиялық газдар, жанғыш немесе жарылғыш шаң, қатты діріл және электромагниттік кедергі;
4. Орнату талаптары: Жабдық тегіс және сенімді түрде орнатылуы керек; үшін жеткілікті рұқсат етіңіз техникалық қызмет көрсету және жылуды бөлу; қуатты таратудың стандартты қорғаныс құрылғылары жеткілікті;
5. Биіктік: стандартты биіктік аймақтары үшін қолайлы; биік таулы аймақтар үшін теңшелген шешімдер қол жетімді.

Жиі қойылатын сұрақтар

1-сұрақ: Usune құрғақ типті трансформаторлар мен дәстүрлі майлы трансформаторлардың негізгі айырмашылықтары қандай?

Негізгі айырмашылық оқшаулау мен жылуды таратушы ортада жатыр. Құрғақ типті трансформаторлар екеуі үшін де ауаны пайдаланады оқшаулау және салқындату, оқшаулағыш майды қажет етпейді, ал майға батырылған трансформаторлар оқшаулағыш майға сүйенеді. бұл функциялар. Бұл өнім жоғары қауіпсіздікті (отқа төзімді) ұсынады, ластанбайды және техникалық қызмет көрсетуді қажет етпейді, оны үй ішінде пайдалануға, халық тығыз орналасқан аудандарға және маңызды қоғамдық нысандарға өте ыңғайлы етеді.

2-сұрақ: 3000кВА және 3150кВА үлгілерінің арасында қалай таңдау керек?

3000 кВА моделі шағын және орта коммерциялық ғимараттар, стандартты ғимараттар сияқты орташа жүктемелі қолданбаларға жарамды. өнеркәсiптiк зауыттар, электр қуатын тарату қондырғылары. 3150 кВА моделі жоғары қуаттылықты ұсынады, бұл оны жасайды Үздіксіз, жоғары сенімді қуатты қажет ететін жоғары жүктеме сценарийлері үшін өте қолайлы, мысалы, ірі зауыттар, метро жүйелері жоғары деңгейлі (III-A дәрежелі) ауруханалар және үлкен кампустар; нақты үлгіні нақты жүктеме негізінде таңдауға болады талаптар.

3-сұрақ: Usune құрғақ трансформаторлары тұрақты техникалық қызмет көрсетуді қажет етеді ме және олардың қызмет ету мерзімі қандай?

Олар стандартты жұмыс жағдайларында техникалық қызмет көрсетуді қажет етпейді, бұл майды мерзімді ауыстыру қажеттілігін болдырмайды немесе майға батырылған жабдыққа қажет май тізбегіне қызмет көрсету; тек желдетуден шаңды мерзімді тазалау саңылаулар қажет. Стандартты орнату және қалыпты жұмыс жағдайында жабдықтың қызмет ету мерзімі бар 30 жылдан астам, бұл жалпы меншік құнының төмендеуіне әкеледі.
