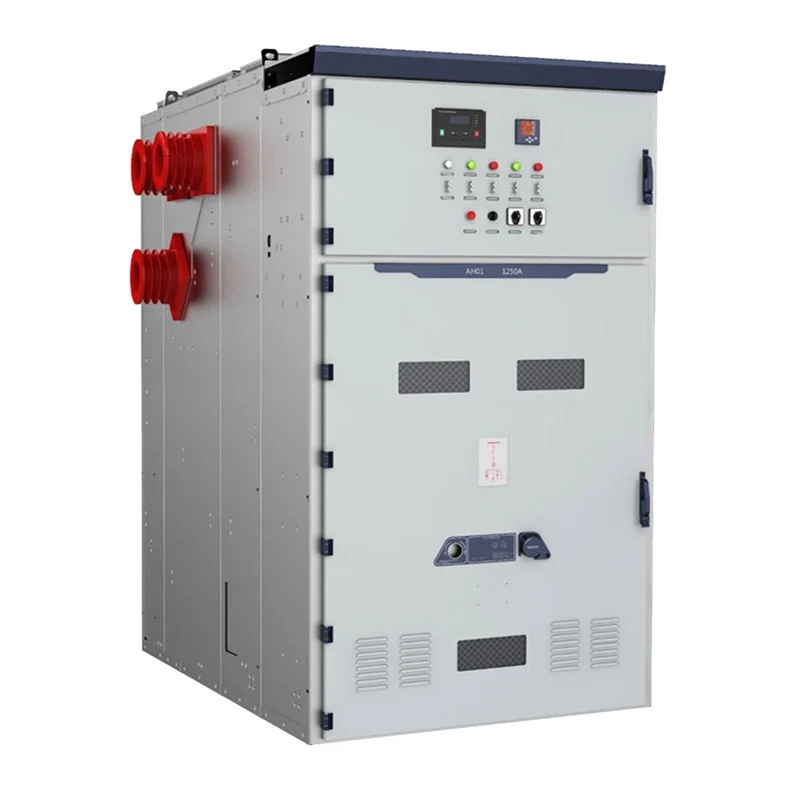

KYN61-40,5 33кВ ішкі VCB коммутациялық панелі жоғары вольтты үй-жайды қажет ететін жобалар үшін әзірленген. тарату платформасы. Оның конфигурациясы металмен қоршалған, тартылатын вакуумдық ажыратқышты біріктіреді құрылыс, бөлінген электр бөлімдері, шиналар жүйелері, кабельдік қосылыстар және қайталама басқару жабдығы біріктірілген тарату құрылғыларының тізбесіне.
Usune ISO 9001, ISO 14001 және ISO 45001 басқару жүйелері бойынша жұмыс істейді. Жабдық сәйкес жобаланған қолданылатын IEC және GB стандарттары, CE сертификаты қолданыстағы нарықтар үшін қолжетімді.
33кВ және 36кВ класты тарату жүйелері үшін тарату құрылғыларын таңдау тек номиналды сәйкестендіріп қана қоймайды. кернеу. Инженерлер оқшаулау деңгейін, жүктеме тогын, ақаулық тогын, фидер конфигурациясын, трансформаторды ескеруі керек сыйымдылық, кабель қосылымы, қорғауды үйлестіру және орнату ортасы.
KYN61-40,5 33кВ жабық VCB тарату құрылғыларының панелі, егер бұл жағдайда ішкі орта кернеуді таратуға арналған. электрлік параметрлерді электр қуатын толық тарату жүйесі шеңберінде үйлестіру қажет.
Төмен вольтты тарату құрылғыларымен салыстырғанда, жоғары жүйе кернеуі оқшаулауға көбірек көңіл бөледі. үйлестіру және қысқа тұйықталу өнімділігі. Usune жабдықты электрлік параметрлерге сәйкес конфигурациялай алады тапсырыс беруші қамтамасыз етеді.
Жабдық бастапқы және қайталама электрлік секцияларды ұйымдастыру үшін металл қоршалған архитектураны пайдаланады. Негізгі тізбек вакуумдық ажыратқышты, шиналық қосылымдарды, кабельді аяқтау аймағын және байланысты жерге қосуды қамтиды құрамдас бөліктер.
Екінші жабдықты қорғау, өлшеу, бақылау, индикациялау және байланыс үшін ұйымдастыруға болады жоба талаптары.
Бұл конфигурация тарату құрылғыларының желісін пайдаланудың орнына нақты электр желісінің айналасында жобалауға мүмкіндік береді әрбір қолданба үшін бір бекітілген шкаф орналасуы.
Жоғары кернеу деңгейлерінде қорғанысты үйлестіру жүйені жобалаудың маңызды бөлігіне айналады. Ажыратқыш, қорғаныс релесін, трансформаторды, кабельді және жоғары ағынды жабдықты есептелген ақауға сәйкес таңдау керек жағдайлары мен қорғау философиясы.
Вакуумдық ажыратқыш негізгі коммутация және үзу функциясын қамтамасыз етеді. Байланысты қорғау және басқару жүйесі тұтынушының электрлік дизайнына сәйкес конфигурациялануы мүмкін.
Функционалдық бөлімдер арасындағы металл қалқалар ішкі электр схемасын ұйымдастыруға көмектеседі, ал қысымды азайтады құрылым ішкі ақаулық жағдайында қысымның разрядының басқарылатын жолын қамтамасыз етеді.
Кіріс шкафы жоғарғы ағынды электр желісінен қуат алады және оны тарату құрылғысының шинасына береді. жүйесі. Номиналды токты, қорғаныс жабдығын, өлшеу талаптарын және кабель конфигурациясын анықтау керек жобалық дизайннан.
Шығатын шкафтар трансформаторларға, қозғалтқыштарға, өндірістік жабдыққа немесе басқа да төмен жүктемелерге қуатты таратады. The ағымдағы рейтинг және қорғаныс параметрлері қосылған жүктемеге сәйкес келуі керек.
Жоба кернеуді бақылауды қажет ететін жерде PT және кернеуді өлшеу конфигурацияларын қосуға болады, қорғау функциялары немесе электрлік өлшеу.
Автобусты бөліктерге бөлу қондырғылары тарату жүйесін бөлек бөліктерге бөліп, электр қуатын қолдауы мүмкін жоба инженері анықтаған операциялық стратегия.
Есептеу конфигурациялары энергияны өлшеуді және электрлік параметрді қажет ететін қолданбалар үшін қамтамасыз етілуі мүмкін мониторинг.

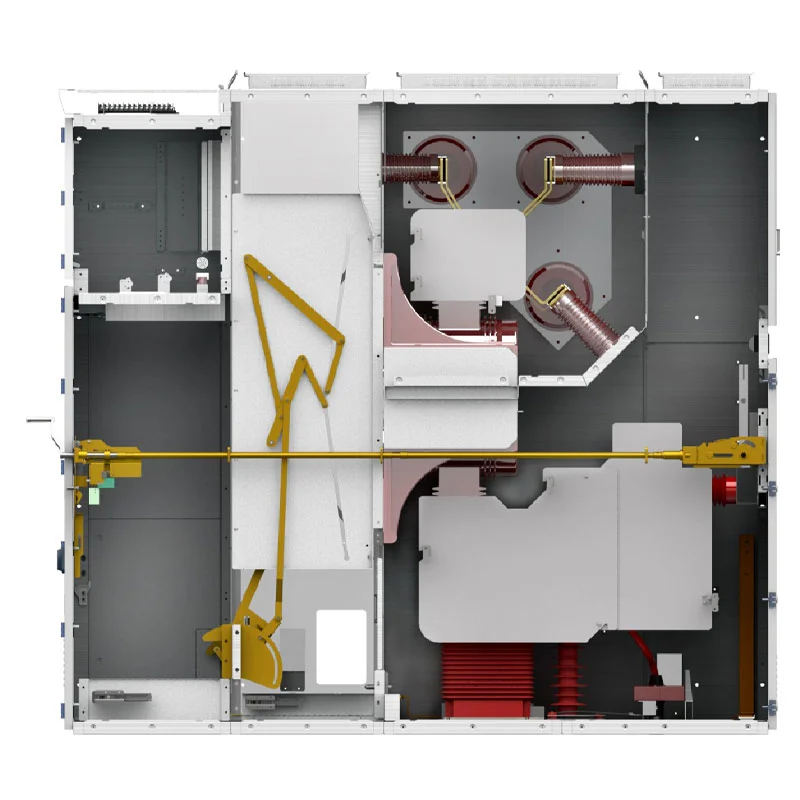

Шкаф ажыратқыш бөлімін, шиналық бөлігін, кабель бөлімі және аспап/басқару бөлімі.
Ажыратқыш бөлімі вакуумдық ажыратқышты және оның жұмыс механизмін орналастырады. Шина бөлімі қамтамасыз етеді шкафтар арасындағы негізгі электр байланысы, ал кабель бөлімі кіріс және үшін орын қамтамасыз етеді шығыс кабель қосылымдары.
Құрал және басқару бөлімінде қорғау, өлшеу, бақылау және басқару үшін қажетті қосалқы құрамдас бөліктер бар көрсеткіш.
Бұл келісім инженерлерге орнатуды, кабельді бағыттауды, іске қосу, жөндеу.
Жабдықта дұрыс емес жұмыс ретін шектеуге арналған механикалық блоктау жүйесі бар.
Бес-өткізу механизмі автоматты ажыратқыштың дұрыс жұмыс істемеуіне, тартылатын құрылғының қозғалысына жол бермеуге арналған. жүктеме кезінде қондырғы, ток кезінде жерге қосқышты жабу, жерге қосқыш кезінде тізбекті қуаттандыру жабық күйде қалады және қуат алған бөліктерге кездейсоқ кіру.
Басқарылатын қысымды қамтамасыз ету үшін шкаф құрылымына үстіңгі жағында орнатылған қысымды түсіретін құрылғы да енгізілген. ішкі ақаулық жағдайында босату.
KYN61-40,5 33кВ ішкі VCB коммутаторлар панелін кіріс қуат, трансформатор қосылымдары үшін конфигурациялауға болады, шығыс фидерлер, шиналарды секциялау, өлшеу және ішкі қосалқы станциялардағы кернеуді өлшеу.
Электр станциялары тарату құрылғыларын орта вольтты қосалқы таратуға, генераторға байланысты электр жүйелеріне, трансформатордың қоректендіргіштері және төменгі ағындағы қуатты тарату.
Ірі өнеркәсіптік нысандар қозғалтқыштар, трансформаторлар, өндірістік жүйелер үшін әртүрлі фидер конфигурацияларын пайдалана алады, сорғылар, компрессорлар және қосалқы электр жабдықтары.
Қуаттылығы жоғары электр жүктемелері бар тау-кен жұмыстары трансформаторлардың қоректендіргіштерінің, қозғалтқыштарының, желдету жабдықтары, сорғы жүйелері және өңдеу қондырғылары.
Жабдық электр таратуды үйлестіруді қажет ететін мамандандырылған инфрақұрылым үшін де жарамды бірнеше ғимараттармен, жабдық алаңдарымен және қосалқы жүйелермен.
Cas-ғарыштық зымыран ұшыру жобасы Usune орта вольтты тарату құрылғыларын қолдану үшін жоба анықтамасы болып табылады.
Зымыран ұшыру қондырғысы мамандандырылған инфрақұрылымды және бірнеше электрлік жүктемелерді қамтиды. әртүрлі функционалды аймақтар. Сондықтан оның қуат тарату жүйесі үйлестірілген кіріс тізбектерін, фидерлерді қажет етеді қорғау, электрлік оқшаулау, өлшеу және бақылау.
Бұл жоба үшін тарату құрылғысы учаскенің орташа вольтты электр тарату бөлігі ретінде қолданылды реттеу. Жоба электр жабдықтарын емес, кеңірек инфрақұрылыммен біріктіруді талап етті тәуелсіз шкаф қондырғысы ретінде қарастырылады.
Бұл қолданба Усуненің мамандандырылған орта вольтты тарату жабдығын жеткізудегі тәжірибесін көрсетеді арнайы электр жүйесіне қойылатын талаптары бар инженерлік жобалар.
| Элемент | Техникалық сипаттама |
| Сериялар | KYN61 |
| Номиналды кернеу | 3,6кВ, 7,2кВ, 12кВ, 24кВ, 36кВ |
| Номиналды жиілік | 50Гц / 60Гц |
| Номиналды ток | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номиналды қысқа тұйықталу тогы | 25кА, 31,5кА, 40кА, 50кА |
| Номиналды қысқа уақытқа төзімді ток | 25кА/3с, 31,5кА/3с, 40кА/3с, 50кА/3с |
| Қорғау дәрежесі | IP4X сыртқы корпусы / IP2X ішкі бөлімдері |
| Қоршаған орта температурасы | -15°C және +40°C |
| Салыстырмалы ылғалдылық | Күнделікті орташа ≤95%; айлық орташа ≤90% |
| Биіктік | ≤1000м, жоғары биіктікте детингпен |
| Орнату | Ішкі |
| Жүйе | Үш фазалы айнымалы ток |
Соңғы электр конфигурациясын жобаның нақты кернеуіне, токқа, ақаулық деңгейіне, оқшаулау талаптары, қорғау схемасы және орнату шарттары.
33 кВ класты тарату құрылғылары жобасы үшін сатып алу электр жүйесіне емес, толық электр жүйесіне негізделуі керек. тек шкаф саны. Жоба командасы жүйенің номиналды кернеуін, үздіксіз жүктеме тогын растауы керек, қысқа тұйықталу деңгейі, фидер саны, трансформатордың сыйымдылығы, кабельдің орналасуы, қорғаныс талаптары және қажет өлшеу функциялары.
Үлкенірек жобалар үшін құрамда әртүрлі шкаф функциялары болуы мүмкін. Кіріс, шығыс, ПТ, есептегіш, автобус секциялаушы және оқшаулау конфигурациялары электрлік бір сызықты диаграммаға сәйкес біріктірілуі мүмкін.
Бұл тәсіл коммутациялық құрылғылар мен қосылған трансформаторлар, кабельдер, қорғаныс құрылғылары арасындағы сәйкессіздіктерді болдырмауға көмектеседі. және төмен жүктемелер.
Шкафтың соңғы орналасуы жобаның электр сәулетіне сәйкес әзірленуі мүмкін. Басқа кіріс және шығыс тізбектердің нөмірлері келісілген тарату құрылғыларының тізбегіне орналастырылуы мүмкін.
Әдеттегі тарату жүйесі алдыңғы қуат көзіне қосылған кіріс шкафын, бірнешеуін қамтуы мүмкін трансформаторларды немесе негізгі жүктемелерді беретін шығыс шкафтар және кернеуге арналған қосымша PT немесе өлшеу шкафтары өлшеу және энергия мониторингі.
Жоба екі қуат көзін немесе бөлінген шина секцияларын қажет ететін жағдайда, шинаны секциялау функциялары да болуы мүмкін қатарға енді.
Бұл конфигурация әдісі жабдықты жеке қосалқы станциялар үшін де, үлкенірек көп шкафтар үшін де жарамды етеді тарату жүйелері.

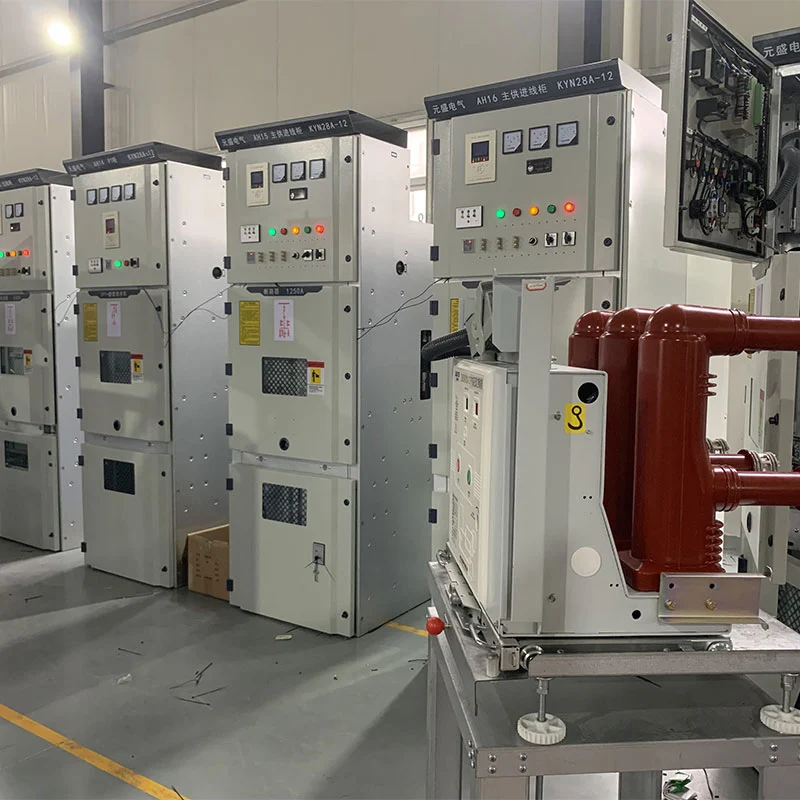

Жеткізу алдында аяқталған тарату құрылғысы шкафтар жинағын, бастапқы тізбек қосылымдарын тексеруден өтеді, қайталама сымдар, механикалық жұмыс және сәйкес электрлік функциялар.
Тартылатын механизм, автоматты ажыратқыштың жұмысы, блоктау функциялары, жерге қосу жүйесі және шкаф құрылыс өндірістік бақылау процесінде тексеріледі.
Usune жоба талаптарына сәйкес тиісті тексеру жазбалары мен сынақ құжаттамасын ұсына алады, бұл мүмкіндік береді тұтынушылар, EPC мердігерлері және үшінші тарап инспекторлары жабдықты жөнелту алдында тексеру үшін.
Орта вольтты тарату құрылғыларының жүйесінің мәні оның бастапқы электрлік көрсеткіштерімен шектелмейді. Үлкен үшін инфрақұрылымдық және өнеркәсіптік жобаларды, жабдықты ұйымдастыру, жоспарланған жұмысты қолдау қажет техникалық қызмет көрсету, болашақ тізбекті басқару және қуатты тарату желісімен тұрақты интеграция.
KYN61-40,5 33 кВ жабық VCB коммутациялық панелінің бөлімшеленген құрылысы белгілі бір құрылымды қамтамасыз етеді. негізгі және қосалқы жабдық үшін, ал алынбалы ажыратқыш конструкциясы коммутациялық блок болуы мүмкін тексеруге және қызмет көрсетуге көшті.
Электр тарату көп жылдар бойы жұмыс істейтін нысандар үшін бұл комбинация құруға көмектеседі басқаруға болатын орташа кернеуді тарату жүйесі және болашақ техникалық қызмет көрсетуді жоспарлауды жеңілдетеді.
Берілген спецификация 3,6кВ, 7,2кВ, 12кВ, 24кВ және 36кВ конфигурацияларын қамтиды. Нақты номиналды кернеу тұтынушының қуат жүйесіне сәйкес расталуы керек.
Берілген спецификацияда 36кВ номиналды конфигурация тізімі берілген, оны 33кВ класты жүйелер тақырыбы үшін қарастыруға болады. нақты жүйе талаптарын, оқшаулау деңгейін және қолданыстағы стандарттарды растау үшін.
Ол орта вольтты қуатты қабылдау, тарату, ауыстыру, қорғау, өлшеу және басқару үшін қолданылады жабық үш фазалы айнымалы ток қуат жүйелері.
Берілген конфигурациялар 630А мен 3150А аралығында болады. Дұрыс рейтинг максимумға сәйкес таңдалуы керек үздіксіз жүктеме және жобаны жобалау.
Қолжетімді рейтингтерге 25кА, 31,5кА, 40кА және 50кА кіреді, қолданылатын мән есептелген ақаулықпен анықталады электр жүйесінің деңгейі.
Иә. Usune келесіге сәйкес кіріс, шығыс, PT, өлшеу, шинаны секциялаушы және оқшаулау функцияларын конфигурациялай алады. тұтынушының бір жолды диаграммасы және техникалық талаптары.
Usune ISO 9001, ISO 14001 және ISO 45001 басқару жүйелері бойынша жұмыс істейді. Өнімдер сәйкес жобаланған қолданылатын конфигурациялар үшін CE сертификаты бар, қолданылатын IEC және GB стандарттары.
Иә. Usune сәйкес техникалық сипаттамаларды, сынақ есептерін, сызбаларды және басқа да жобалық құжаттаманы бере алады тұтынушы және инженерлік талаптар.
Стандартты конфигурация ішкі орнатуға арналған. Биік биіктік, биіктік сияқты ерекше жағдайлар ылғалдылық немесе әдеттен тыс қоршаған орта жағдайлары тапсырыс беру алдында расталуы керек.
