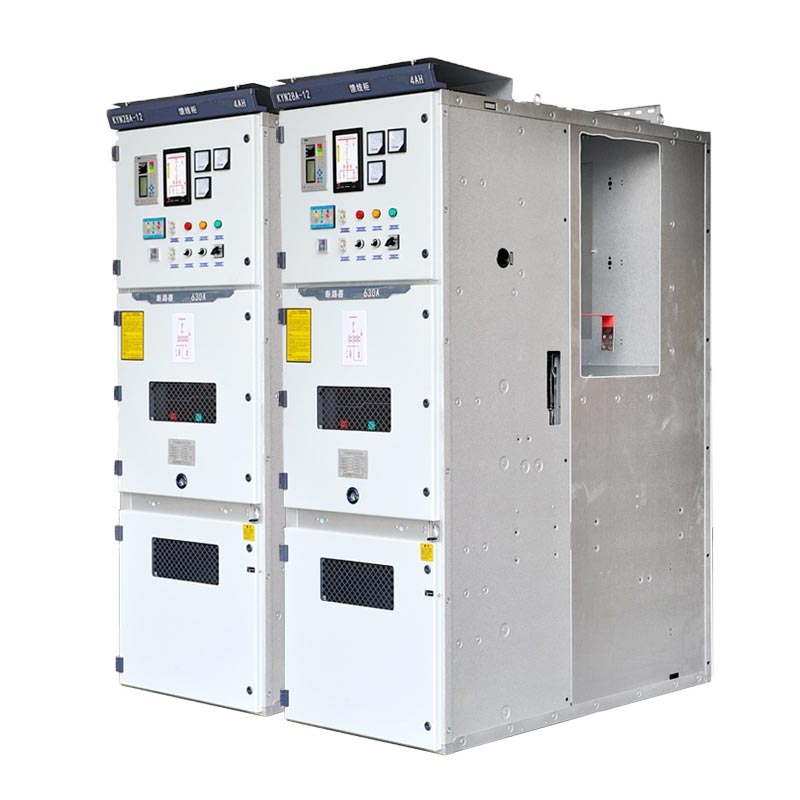

11кв Mv Vcb панельдері

11кВ MV Vcb панельдері өнеркәсіптік деңгейдегі, сенімділігі жоғары орташа вольтты қуатты тарату ретінде орналастырылған. жабдықтар, 11кВ және одан төмен кернеулі жүйелер үшін жарамды және бір шинада, сегменттелген бір шинада немесе қос шинада қолданылуы мүмкін шина сәулет өнері. Олар IEC 60298, IEC 694, GB3906-2006 және неміс DIN VDE 0670 сияқты стандарттарды қатаң сақтайды, және бүкіл процесс бойы стандартталған бақылаумен сертификатталған ISO менеджмент жүйесі.

Төмен вольтты тарату құрылғысы

Орташа кернеулі тарату құрылғысы

Негізгі параметрлер және құрылымдық ерекшеліктер

1. Негізгі параметрлер

Номиналды кернеу 11кВ (3,6~12кВ үйлесімді), үш фазалы айнымалы ток 50/60Гц, номиналды ток 630А~2500А (теңшелетін), қысқа тұйықталу тогы 25кА~40кА, қорғау деңгейі IP4X (қоршау), бірнеше жүйемен үйлесімді сәулет өнері.

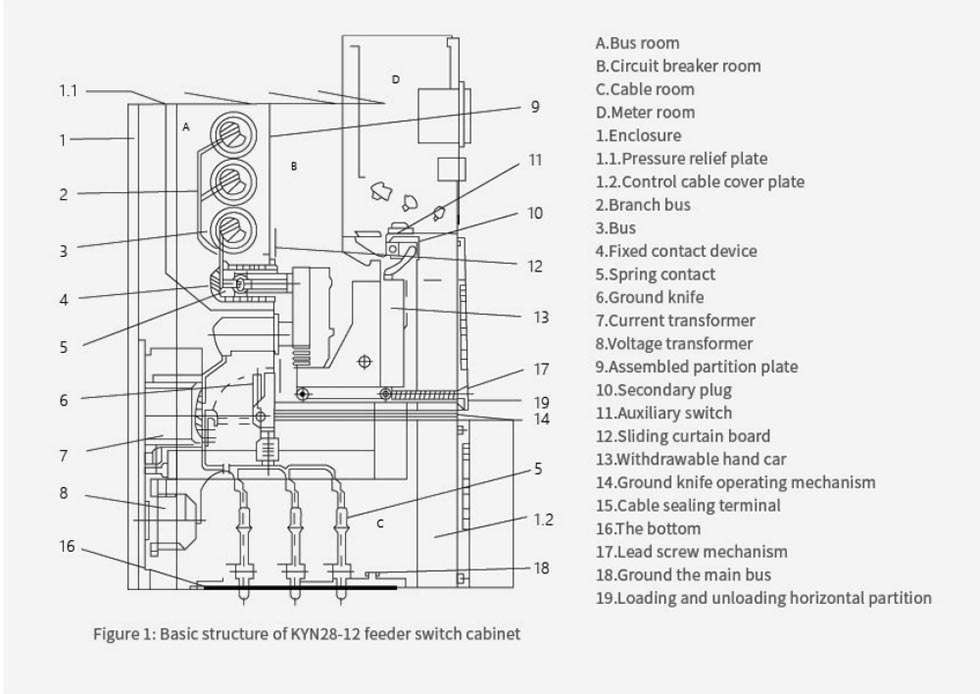

2. Құрылымдық ерекшеліктер

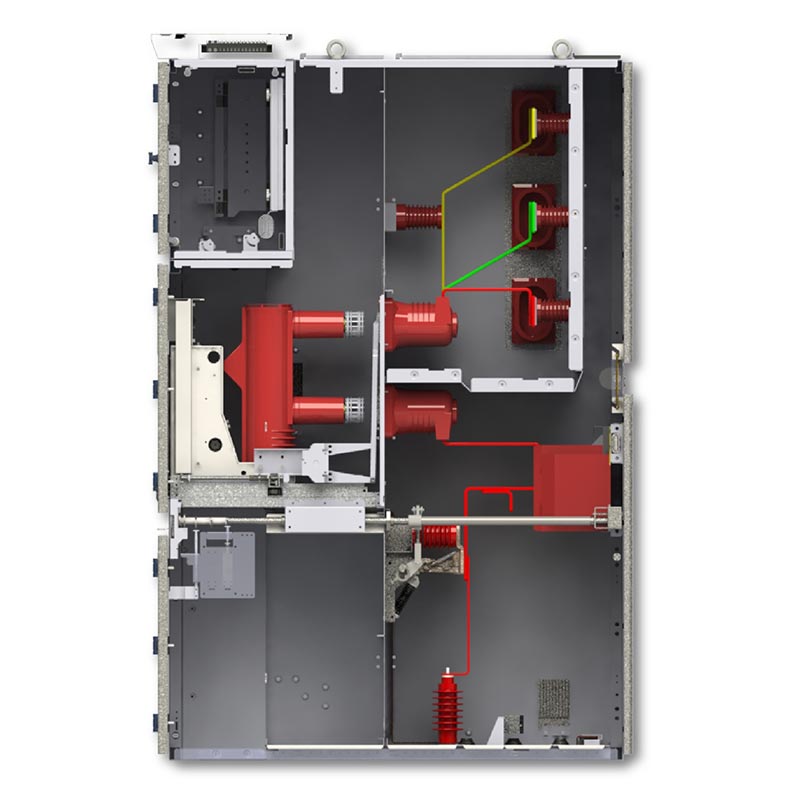

Металлмен қапталған тартылатын құрылым, төрт тәуелсіз бөлім, оңай қызмет көрсету үшін орталықта орналасқан қол арба; толық бес сенімді қауіпсіздік блоктау жүйесімен, механикалық + электрлік қос қорғаныспен жабдықталған, дұрыс жұмыс істемеуін жою; әр түрлі ішкі жұмыс жағдайларына жарамды қоршаған ортаға күшті бейімделу.

Негізгі артықшылықтар

1. Сенімді өнімділік: жылдам жауап беретін вакуумдық ажыратқыш, ұзақ механикалық қызмет мерзімі, жиі қолдануға жарамды бірнеше сценарийде жұмыс істеу;

2. Қауіпсіз және ыңғайлы: Толығымен жабық қорғаныс, тиімді техникалық қызмет көрсетуге арналған қол арба дизайны, интеллектуалды қолдауды қолдайды. қашықтан пайдалану және техникалық қызмет көрсету;

3. Жаһандық сапа: Қытайдағы өндіруші, стандартталған зауыт өндірістік қуаттылық пен сапаны қамтамасыз етеді; ретінде жоғары сапалы жеткізуші, бірнеше аймақтарға экспорттайды және толық циклді қызмет көрсетеді.

Нақты әлемдегі қолданбалы жағдай

1-жағдай: Оңтүстік-Шығыс Азиядағы 110кВ қосалқы станциясында 11кВ тарату жобасы

1. Жоба туралы мәлімет: Бұл қосалқы станция тұрақты 11кВ қуатты қажет ететін аймақтағы негізгі электрмен жабдықтау торабы болып табылады. айналадағы индустриалды парктер мен тұрғын аудандарды қамтамасыз ету. Жабдықтың сенімділігі жоғары болуы керек сәйкестігі және жергілікті 50 Гц қуат жүйесімен үйлесімді болуы.

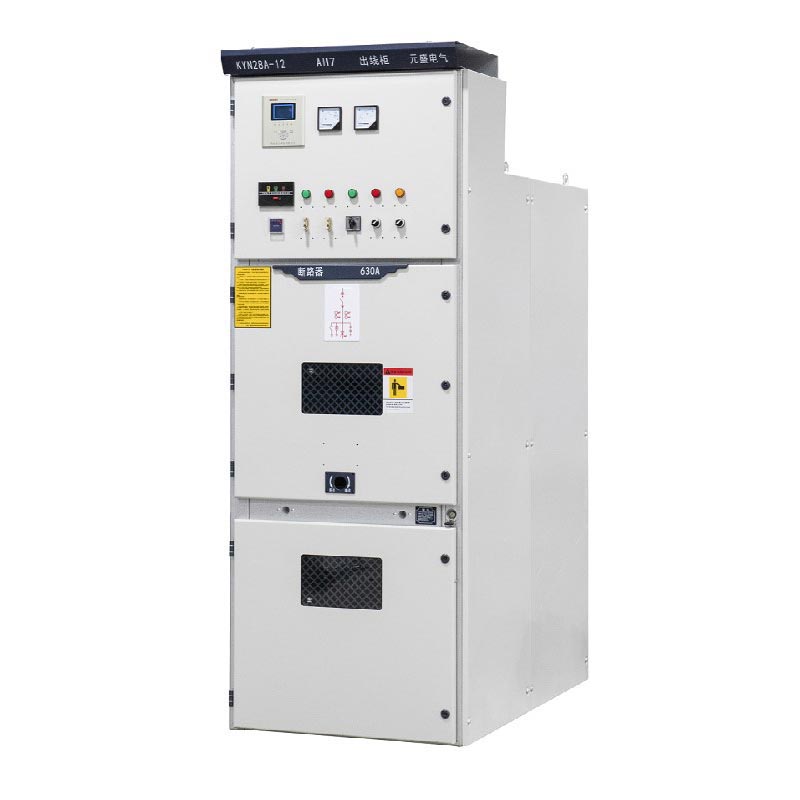

2. Қолданбалы шешім: сегменттелген жалғыз шинаны қабылдай отырып, теңшелген 28 KYN28A-12 11кВ МВ VCB панелін пайдаланыңыз. архитектурасы және қос тізбекті электрмен жабдықтау талаптарын қанағаттандыру үшін VS1 вакуумдық ажыратқыштармен жабдықталған.

3. Жүзеге асыру нәтижелері: Іске қосылғаннан бері үш жыл ішінде жабдық ешнәрсесіз жұмыс істеді сәтсіздіктер, найзағай және жоғары температура сияқты төтенше жағдайларда көптеген сынақтардан сәтті өтті. Ол электр қуатын бөлуді және ақаулардан қорғауды дәл аяқтайды, қосалқы станцияға «нөлдік электр қуатын өшіруге» көмектеседі пайдалану және техникалық қызмет көрсету» және жергілікті энергетика департаментінің жоғары бағасына ие болды.

2-жағдай: Еуропалық автомобиль өндіру зауытында жоғары вольтты электр қуатын таратуды жаңарту

1. Жоба туралы мәлімет: Зауыттың штамптау және бояу цехтары қуатқа өте жоғары талаптар қояды. 11 кВ электр тарату жүйесін жаңартуды қажет ететін жабдықтау тұрақтылығы. Жабдық ЕО талаптарына сәйкес болуы керек IEC стандарттары, сонымен қатар техникалық қызмет көрсетудің қарапайымдылығы мен кеңістікті пайдалануды қарастырады.

2. Қолдану шешімі: Орталықта орналасқан қол арбаны пайдаланатын 16 11кВ ОЖ VCB панелі таңдалды. құрылым, бір шиналық жүйемен үйлесімді және конденсацияға қарсы жылытқыштармен және интеллектуалды температура мен ылғалдылықты бақылау модульдері.

3. Іске асыру нәтижелері: Жабдық еуропалық 50Гц/60Гц қос жиілік жүйесіне тамаша бейімделеді. Орнату шеберхананың қалыпты өндірісіне әсер етпейді және қол арбаны техникалық қызмет көрсету үшін тез шығарып алуға болады. Жаңартудан кейін зауыттың электрмен жабдықтаудың істен шығуы 90%-ға төмендеп, үздіксіз өндірістік қажеттіліктерді қанағаттандырды автомобиль өндірісі.

Жұмыс ортасы

1.Қоршаған ауа температурасы: максимум +40°C, минимум -10°C;
2.Салыстырмалы ылғалдылық: орташа тәуліктік ≤ 95%, айлық орташа ≤ 90%;
3.Биіктігі: ≤ 1000 м;
4.Сейсмикалық қарқындылық: 8-дәрежеден аспайды;
5. Жабдық өрт немесе жарылыс қаупінен, қатты ластанудан, химиялық заттардан бос орындарда орнатылады. коррозия және күшті діріл.
6. Жабдық GB-да көрсетілген қалыпты талаптардан асатын қоршаған орта жағдайында пайдаланылса 3906 сәйкес келісімдер пайдаланушы мен өндіруші арасында келісіледі.

Техникалық сипаттамалар

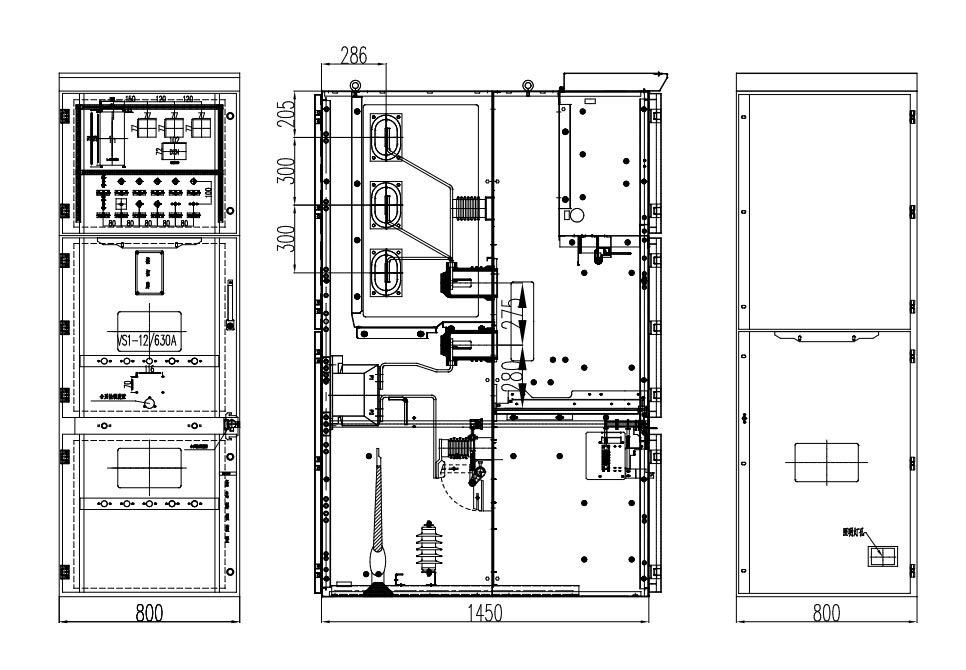

Өнімнің сыртқы өлшемі

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Бес еселік блоктау функциясы?

A: Механикалық және электрлік қосылғышы бар қате жұмыс істеуге қарсы автоматты ажыратқыш сияқты бес негізгі функцияны қамтиды. дұрыс жұмыс істемеу үшін блоктау.

2-сұрақ: 11кВ MV Vcb панельдері 10кВ жүйелермен үйлесімді ме?

A: Толық үйлесімді, өзгерту қажет емес, бар жабдықты және параметрді теңшеуді тікелей алмастыра алады қолдау көрсетіледі.

3-сұрақ: Экспортқа сәйкестік және сатудан кейінгі қызмет көрсету?

A: Халықаралық стандарттарға сәйкес, аймақтық сертификаттарды теңшеуге болады; Қытайдан жылдам жауап зауыттық және жаһандық сауда нүктелерінен жергілікті сатылғаннан кейінгі қызмет көрсету.

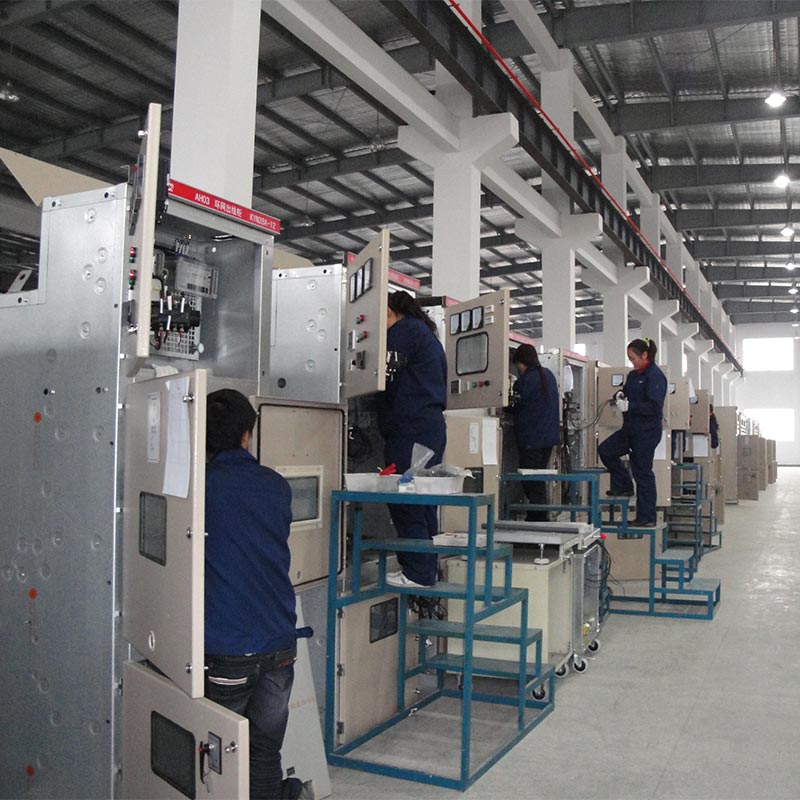

Бренд және зауыт күші

Usune Қытайдағы негізгі зауытына сүйенеді, оның жылдық өндірістік қуаты 5000 панельден асады. Мақтанады ҒЗТКЖ, өндіріс пен сатуды біріктіретін цифрландырылған түпкілікті басқару. Оның өнімдері 30-дан астамды қамтиды елдер, оны жаһандық тұтынушылар үшін сенімді орта вольтты қуат таратушы жеткізуші және өндіруші етеді.
