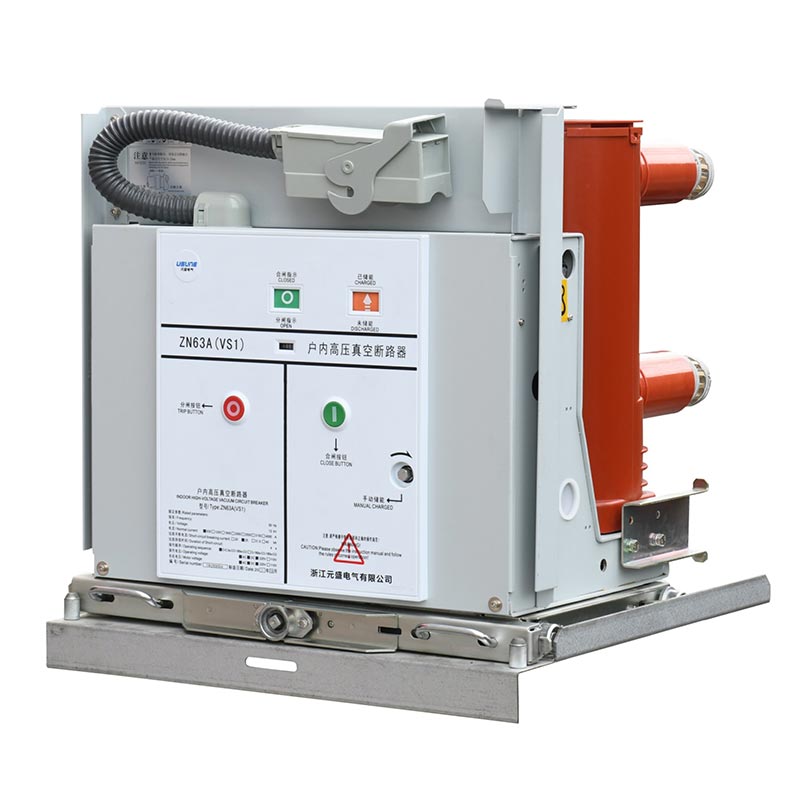

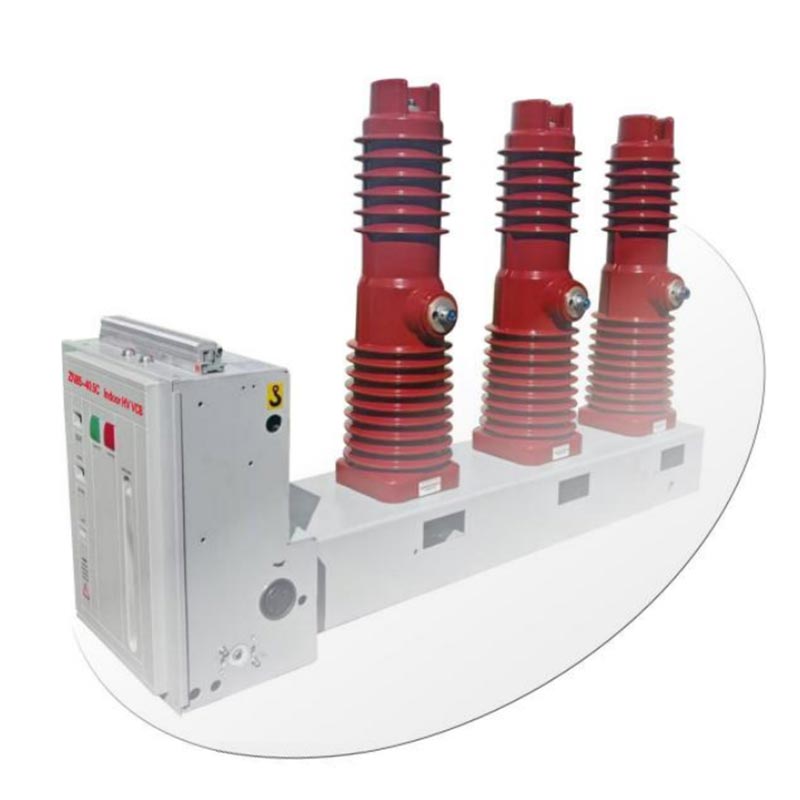

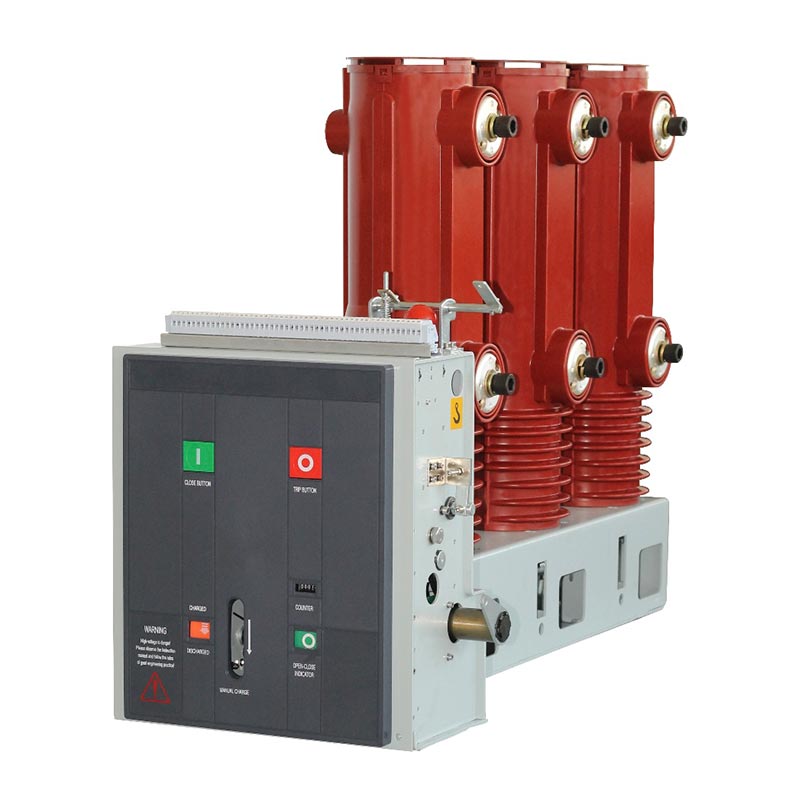

33 кв жабық Vcb вакуумдық ажыратқыш

Usune 33kv Indoor Vcb вакуумдық сөндіргіш - жетілдірілген тарату құрылғыларына негізделген жаңа буын өнімі ҒЗТКЖ тұжырымдамалары және электр қуатын таратудың әлемдік нарығының өзекті қажеттіліктері. Ол үш фазалы айнымалы ток үшін жарамды Номиналды кернеуі 40,5 кВ (33 кВ жұмыс деңгейі) бар 50 Гц үй-жайларда электр тарату жүйелері қалыпты жүктемені ауыстыру, ақаулық токты үзу, жүйені шамадан тыс жүктеуден қорғау және жабдық сияқты функциялар қауіпсіздік оқшаулау.

Өнім күрделі және артық құрылымдардан бас тартады, интеграцияланған жақтауды және оңтайландырылған модульдік орналасуды қабылдайды. жоғары вольтты тарату құрылғыларында бекітілген бүйірлік орнатуға арналған. Ол шкаф кеңістігінде маңызды артықшылықтарды ұсынады бейімделу, жалпы құрылымдық тұрақтылық және кейінірек пайдалану және техникалық қызмет көрсету. Кәдімгі жабық бөлмемен салыстырғанда вакуумдық ажыратқыштар, ол жиі жұмыс жағдайларына бейімделеді, механикалық қызмет ету мерзімі ұзағырақ және неғұрлым тұрақты жұмыс консистенциясы, сыни тұрақты және сенімді жұмыс талаптарына толық жауап береді қуат көзі сілтемелері.

Өнімнің негізгі артықшылықтары

1. Кәсіби ҒЗТКЖ + Сценарий негізіндегі дизайн

33кВ/40,5кВ жабық тарату құрылғыларында практикалық қолданудың ауыр нүктелерін шешу үшін арнайы әзірленген. кәсіби коммутаторды жобалау логикасын қабылдайды. Оның механикалық шығыс сипаттамалары толығымен сәйкес келеді вакуумдық сөндіргіштің пайдалану талаптары. Барлық құрылымдық және өнімділік конфигурациялары арналған жабық тұрақты қондырғылар, жиі операциялар, қосалқы станциялар және өнеркәсіптік қуатты тарату сценарийлері. The технология жетілген және инженерлік қолданбалар үшін өте практикалық.

2. Нақты әлемдік тестілеу + Қолданба бойынша тұрақты кері байланыс

33 кВ жабық Vcb вакуумдық ажыратқышы жетілген модульдік серіппелі жұмыс механизмін пайдаланады. Оның берілуі құрылымы қарапайым және сенімді, күрделі немесе оңай зақымдалған тасымалдау буындары жоқ. Көптеген расталған өнеркәсіптік электр қуатын бөлу, қосалқы станцияларды жаңарту және тау-кен электрмен жабдықтау жобалары, ол тамаша көрсетеді жабу және ашу дәлдігіндегі өнімділік, механикалық қызмет ету мерзімі және кедергіге қарсы мүмкіндіктер.

3. Стандартталған өнімділік + Толық қолдау параметрлері

Жұмыс орамы, энергия сақтау қозғалтқышы және жұмыс логикасы барлығы номиналды параметрлерге сәйкес жасалған. The кернеуді бейімдеу диапазоны анық, ал қосалқы қосқыш байланысының логикасы сенімді. Өнім жабылады, ашу және энергияны сақтау операциялары толық өлшемдерімен, интерфейстерімен және сымдарымен стандартталған конфигурациялар. Оны стандартты 33 кВ ішкі тарату құрылғыларымен тікелей сәйкестендіруге болады, бұл күшті үйлесімділік пен жоғары ауыстыру мүмкіндігі.

4. Қауіпсіз, тұрақты және пайдаланушыға ыңғайлы дизайн

Қос электрлік/қолмен қуат сақтау режимдерімен жабдықталған күй индикаторы мен қосалқы қосқыш синхрондалады. Гидравликалық буферді сіңіру конструкциясы тозудың кейінгі кезеңдерінде қолданылады, соққы тозуын тиімді төмендетеді және пайдалану қауіпсіздігін арттыру. Ол энергияны сақтау және ашу/жабу күйі туралы нақты кері байланысты қамтамасыз етеді дұрыс жұмыс істемеу қаупі және орнында пайдалану мен техникалық қызмет көрсету қауіпсіздігін кешенді түрде қамтамасыз ету.

Операциялық құрылым және механикалық жүйе

Usune ZN85C-40,5 33 кВ жабық Vcb вакуумдық ажыратқыштың өзегі жұмыс істейтін арнайы модульдік серіппені пайдаланады. механизм, ол толығымен жабдықтың жақтауының ішіне орнатылады және оның ажырамас негізгі құрамдас бөлігі болып табылады ажыратқыштың жалпы құрылымы. Бұл механизм 40,5 кВ ішкі бекітілген бүйірлік монтаждау үшін арнайы әзірленген жоғары жеңілдетілген беріліс құрылымымен және күштерді неғұрлым ұтымды бөлумен модельдер.

Оның ең маңызды құрылымдық ерекшелігі - оның автоматты ажыратқыштың тік орналасуына тамаша бейімделуі, негізгі схемамен және полюс жүйесімен жоғары интеграцияланған құрастыруға мүмкіндік береді. Механизмнің шығыс күшінің қисығы вакуумдық сөндіргіштің жұмыс талаптарына тамаша сәйкес келеді, сәйкес келмеуі сияқты мәселелерді болдырмайды жылдамдықтар, тұрақсыз байланыс қысымы және кәдімгі механизмдерден туындаған қысқа механикалық қызмет ету мерзімі. Бұл әсіресе 40,5 кВ жабық вакуумдық схеманың механикалық сипаттамалары мен жұмыс жағдайлары үшін қолайлы ажыратқыштар.

Жұмыс принципі және жұмыс ағыны

1. Энергияны сақтау жұмысы

Ажыратқыштың жабылу қуаты толығымен жабылатын серіппенің қуат қоймасымен қамтамасыз етіледі, екеуін де қолдайды электр қозғалтқышының жетегі және қолмен тұтқаның жұмыс режимдері. Тіпті электр қуатын өшіру немесе техникалық қызмет көрсету кезінде ол қалыпты жағдайды қамтамасыз етеді энергияны сақтау және резервтік жабу.

Электр энергиясын сақтау режимінде механизмнің бүйірлік тақтасына бекітілген энергия сақтау қозғалтқышы беріліс механизмін басқарады беру жүйесі. Энергияны қолмен сақтау режимінде оператор айналатын арнайы қуат сақтау тұтқасын тартады беріліс білігі мен беріліс жинағы. Шамадан тыс ілінісу арқылы энергия сақтау білігі синхронды түрде айналады, энергияны сақтауды аяқтау үшін жабу серіппесін созу.

Толық энергияны сақтауға жеткенде, қуат сақтау табаны жұдырықша роликті және шамадан тыс ілінісуді қауіпсіз бекітеді. автоматты түрде ажыратылады. Бір мезгілде қосу тақтасы қуат сақтау индикаторын айналдыру үшін басқарады, «сақталған энергия» индикаторын көрсетеді, ал қосалқы қосқыш қозғалтқыш қуатын өшіру үшін ауысады. Осы орайда нүктесінде автоматты ажыратқыш анық және сенімді күймен жабылуға дайын күйге өтеді.

2. Жабу операциясы

Жабуға жабу түймесін қолмен басу немесе жабылатын электромагнитті қашықтан басқару арқылы қол жеткізуге болады. Іске қосу кезінде энергия сақтау механизмі құлыпты және алдын ала сақталған жабу серіппесін жылдам босатады. жиырылуы, жұдырықшаның, энергия сақтау білігінің және шамадан тыс ілінісудің синхронды қозғалуына әкеледі.

Жұдырықша одан әрі байланыстыру механизмін басқарады, оқшауланған тартқышты итереді және контактіні жабуға қарай жылжытады позиция, контакт дискінің серіппесін қысу және номиналды үшін қажетті тұрақты контакт қысымын орнату ток өткізгіштігі. Жабылғаннан кейін жабылатын табан жабық күйді сақтай отырып, механизм роликті бекітеді; the қуат сақтау индикаторы және қосалқы қосқыш автоматты түрде қалпына келтіріліп, қозғалтқыш тізбегін қосады. Сыртқы түрімен қуат көзіне қосылса, ол бірден энергияны қайта сақтау күйіне өтеді, жабылу/ашу индикаторы «жабық» күй, ал негізгі және көмекші қосқыштар синхронды коммутацияны аяқтайды.

3. Тығыздау операциясы

Сапарды үш жолмен іске қосуға болады: сапар түймесі арқылы қолмен, сыртқы электрлік өшіру құрылғысы арқылы немесе шамадан тыс ток шығару блогы. Іске қосу кезінде жабу ысырмалары құлпын ашады, олардың арасындағы құлыптау күйін босатады механизм және роликтер.

Контактілі серіппе мен ағыту серіппесі біріккен әрекетінен ішіндегі қозғалатын және қозғалмайтын контактілер тіркелген полюстің вакуумдық сөндіргіш камерасы ақаулық токқа немесе жүктемеге қол жеткізе отырып, тез және сенімді түрде бөлінеді ағымдағы үзіліс. Ашыту әрекетінің кейінгі кезеңдерінде кіріктірілген гидравликалық буфер қалдықты сіңіреді. соққы энергиясы, соңғы өшіру күйін шектеу, механикалық әсер ету шуы мен тозуын азайту және ұзарту жабдықтың жалпы механикалық қызмет ету мерзімі.

Негізгі электрлік және механикалық параметрлер

Орнату әдісі және өлшемдері

Usune ZN85C-40.5 стандартты үй-жай үшін арнайы әзірленген бекітілген бүйірлік орнату құрылымын қабылдайды. жоғары вольтты тарату құрылғылары. Ол шкафтың жоғары үйлесімділігімен, ыңғайлы құрастырумен, іске қосумен және кейіннен ерекшеленеді техникалық қызмет көрсетеді және сымдарды орнатудың үш негізгі әдісін қолдайды:

- Оң жақтағы шығыс кабель түрі
- Жоғарғы кіріс кабель түрі
- Шұңғылша орнату түрі

Жалпы өлшемдер жалпы бірлік сәйкес келетін спецификацияларға қатаң сәйкес келеді (толық ақпаратты 1-суретті қараңыз). монтаждау саңылауларының аралығы, жалпы ұзындығы, ені, биіктігі және шинаның қосылым өлшемдері) стандартталған ауыстыру және біртұтас шкафты сәйкестендіру, тұтынушы дизайнын, өзгерту және орнату шығындарын азайту.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл өнім 33кВ және 40,5кВ қуат жүйелеріне жарамды ма?

A: Иә. Өнімнің номиналды жобалық кернеуі 40,5 кВ, үй ішіндегі жұмыстың әдеттегі талаптарына толығымен сәйкес келеді. 33 кВ электр жүйелері. Оның жеткілікті оқшаулау және сыну қабілетінің шегі бар және қауіпсіз және тұрақты болуы мүмкін өнеркәсіптік және тау-кен кәсіпорындарында, электр станцияларында, шағын және орташа қосалқы станциялар.

2-сұрақ: Жергілікті электрмен жабдықтау үзіліп, энергияны сақтауды электрмен аяқтау мүмкін болмаса ше?

A: Бұл 33 кВ ішкі Vcb вакуумдық ажыратқыш арнайы қолмен қуат сақтау тұтқасымен жабдықталған. Қашан сыртқы қуат көзі үзілсе немесе қозғалтқыш істен шықса, оператор жабуды және энергияны қолмен аяқтай алады қуат сақтау тұтқасы арқылы сақтау жұмысы, қалыпты жабу жұмысына қол жеткізу және айтарлықтай жақсарту электр қуатын өшіру және техникалық қызмет көрсету жағдайында жабдықтың авариялық жұмыс істеу мүмкіндігі.

3-сұрақ: Кәдімгі қол арба түріндегі вакууммен салыстырғанда бұл бекітілген бүйірлік түрдің негізгі артықшылықтары қандай ажыратқыштар?

A: Бұл бүйірден орнатылған бекітілген модель күшті құрылымдық қаттылыққа және аз радиалды орнату кеңістігіне ие, бұл оны жасайды ықшам тарату құрылғыларымен сәйкестендіру оңайырақ. Ол сондай-ақ жиі жұмыс және діріл жағдайында жоғары тұрақтылықты ұсынады шарттар. Орнату, бекіту және кейінгі техникалық қызмет көрсету оңайырақ, бұл оны өнеркәсіптік пайдалануға қолайлы етеді пайдаланушылар, қайта жаңарту жобалары және тұрақты және жоғары талаптары бар тартпа түріндегі толық емес ауыстыру сценарийлері. сенімді жұмыс.
