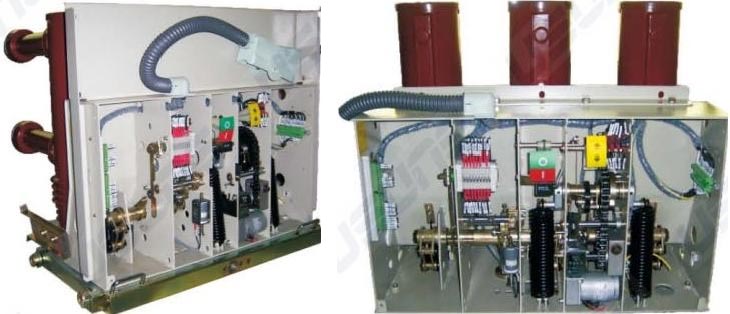

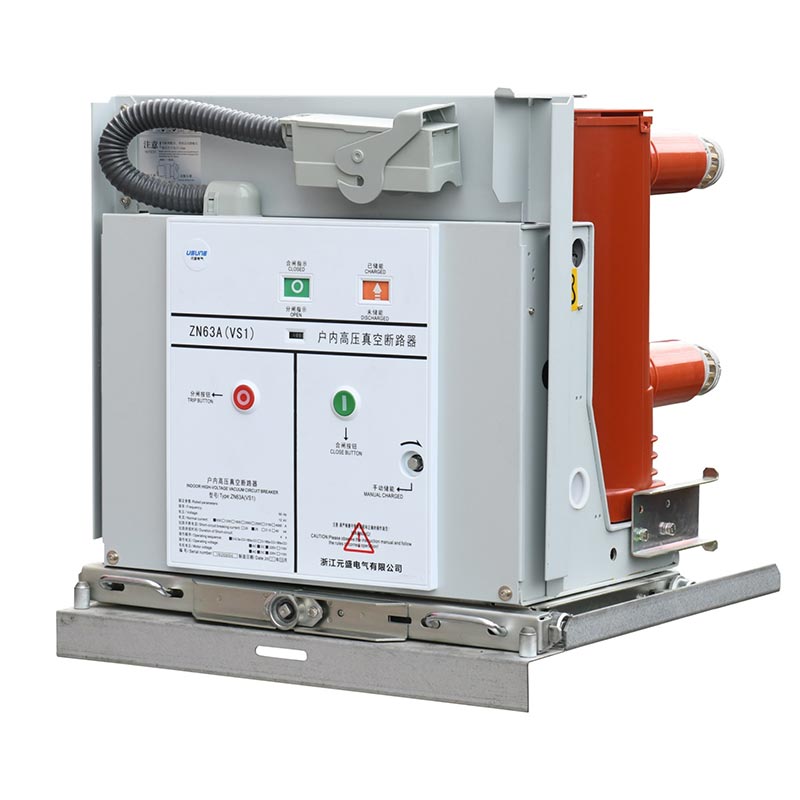

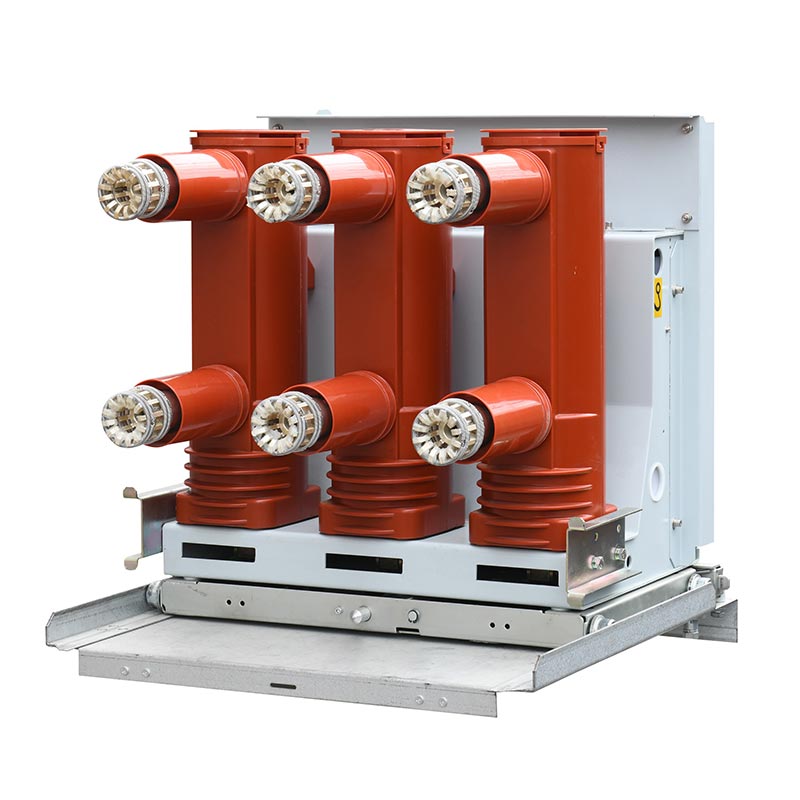

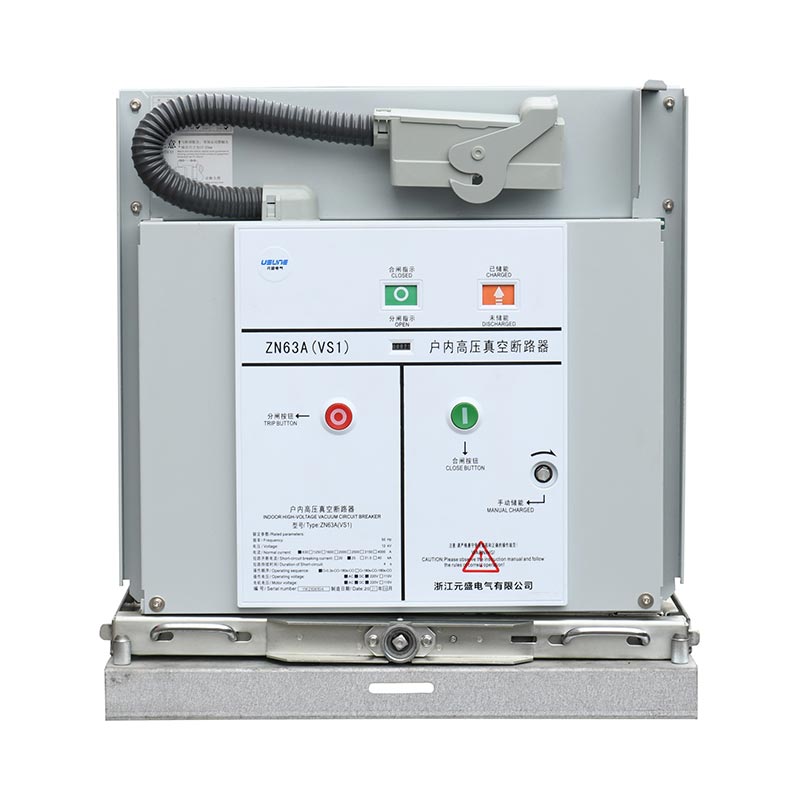

24 кв вакуумдық ажыратқыш

24 кВ вакуумдық сөндіргіш біріктірілген орналасуды ұсынады, қолмен және электр энергиясын сақтауды қолдайды және жұмыс істеуге оңай. Негізгі схема қосымша техникалық қызмет көрсетуді қажет етпейді. Вакуумдық сөндіргіш APG көмегімен инкапсулирленген ластанудан және сырғудан қорғауды қамтамасыз ететін технология, оның қызмет ету мерзімін ұзартады және техникалық қызмет көрсетуді қысқартады шығындар. Ол жабдық пен қызметкерлерді қамтамасыз ету үшін қате жұмыс істеуге қарсы кешенді блоктау механизмін қамтиды қауіпсіздік. Доға сөндіргіш камера ашылу ≤50мс және жабылу кезінде ≤100мс болатын тұрақты вакуумды сақтайды, бұл жылдам жұмысты қамтамасыз етеді. жауап. Ол қуат көзінің әртүрлі талаптарын қанағаттандыру үшін әртүрлі қайталама басқару кернеулерімен үйлесімді.

24 кВ вакуумдық ажыратқыш стационарлық және қолмен басқарылатын үлгілерде қол жетімді, әртүрлі тарату құрылғыларымен үйлесімді. Номиналды ток 630А-дан 4000А-ға дейін, ал қысқа тұйықталу тогы 20кА-дан 50кА-ға дейін. Икемді таңдау негізінде пайдаланушы қажеттіліктері бойынша жиі жұмыс сценарийлеріне бейімделуге мүмкіндік береді. Кәсіби өндіруші ретінде Usune пайдаланады жетілген өндірістік процестер, қатаң сапаны бақылау және жоғары өнімділікті қамтамасыз ету үшін кешенді техникалық қолдау жаһандық пайдаланушыларға вакуумдық ажыратқыштар. Сонымен қатар, тәжірибелі жеткізушілердің ресурстарын пайдалану арқылы Усуна қол жеткізеді өнімді уақтылы жеткізуді және тұрақты сапаны қамтамасыз ететін жеткізу тізбегі бойынша тиімді ынтымақтастық.

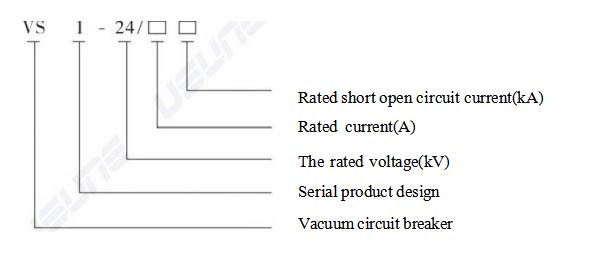

Мағына модельдері

Негізгі техникалық параметрлер

1. Негізгі электрлік параметрлер

2. Негізгі құрылымдық параметрлер

- жанасу қашықтығы: 13±1мм;
- Артық жүру: 3,5±0,5мм;
- Орташа ашу жылдамдығы: 0,9-1,2 м/с;
- Орташа жабылу жылдамдығы: 0,5-0,8м/с;
- қозғалатын және қозғалмайтын контактілердің рұқсат етілген тозу қалыңдығы: ≤3мм;
- Негізгі өткізгіш тізбегінің кедергісі: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), тұрақты өткізгіштікті қамтамасыз етеді.

3. Қоршаған ортаға бейімделу параметрлері

Жұмыс температурасы: -15℃~+40℃; Тәуліктік салыстырмалы ылғалдылық ≤95%, Айлық салыстырмалы ылғалдылық ≤90%; Биіктігі ≤1000м (арнайы биіктіктер үшін теңшеуге болады); Сейсмикалық қарқындылық ≤8 градус; Тамшылаған суы жоқ жерлерге қолайлы, жанғыш және жарылғыш материалдар, коррозиялық газдар және қатты тербеліс; көп бөлігінің климатына бейімделген Қытай.

Қолданылатын сценарийлер

Usune 24кВ вакуумдық сөндіргіш өзінің жоғары өнімділігімен келесі сценарийлерде кеңінен қолданылады: энергетика, өнеркәсіп және инфрақұрылым сияқты көптеген салаларды қамтиды:

1. Электр станциялары мен қосалқы станциялар: электр қуатын тарату тізбектері үшін негізгі бақылау және қорғау жабдығы ретінде ол трансформаторлар мен шиналар сияқты маңызды жабдықты шамадан тыс жүктемеден қорғайтын тізбек токтарын өшіру және жабу үшін қолданылады және қысқа тұйықталудың зақымдануы;
2. Өнеркәсіптік кәсіпорындар: металлургия, химиялық инженерия, машина жасау және тоқыма өнеркәсібі, жиі іске қосу және тоқтау қажеттіліктерін қанағаттандыру өндірістік жабдық және үлкен жүктеме ауытқуы;
3. Инфрақұрылым: қалалық теміржол транзитінде, көпқабатты үйлерде және саудада жоғары вольтты электр қуатын тарату үшін пайдаланылады. тұрақты электрмен жабдықтауды қамтамасыз ететін және электр қуатының сенімділігін арттыратын кешендер;
4. Жаңа энергетикалық өріс: фотоэлектрлік электр станциялары мен жел энергиясын тарату жүйелерін қолдау үшін қолайлы кедергіге қарсы жақсы мүмкіндіктері бар және жаңа энергия қуатының жүктеме сипаттамаларына бейімделетін қондырғылар ұрпақ.

Нақты әлемдегі қолданбалы жағдайды зерттеу

Жағдайды зерттеу: Ірі химиялық индустриялық парктегі жоғары вольтты электр тарату жүйесін жаңарту жобасы

1. Жоба туралы ақпарат

Парктегі бар автоматты ажыратқыштар жеткіліксіз сенімділік пен техникалық қызмет көрсетуге жоғары шығындардан зардап шекті, жоғары сенімділігі, төмен техникалық қызмет көрсетуі және үйлесімділігі бар 24 кВ вакуумдық ажыратқыштарға жаңартуды қажет етеді коррозиялық химиялық ортамен.

2. Шешім

32 Usune қолмен басқарылатын автоматты ажыратқыштар (1600А/31,5кА) таңдалды. Оқшаулау құрылымы үшін оңтайландырылған коррозияға төзімділігін арттыру. Уақытты қамтамасыз ету үшін орнату бойынша нұсқаулық пен техникалық оқыту қамтамасыз етілді жеткізу.

3. Қолдану нәтижелері

Жабдық тұрақты және ақаусыз жұмыс істеп, техникалық қызмет көрсету шығындарын 60%-ға азайтты. Ол үйлесімді болды қолданыстағы тарату құрылғылары, құрылыс циклін қысқарту. Саябақ Усунені ұзақ мерзімді серіктес ретінде тағайындады.

Өндіріс және жеткізу тізбегін қамтамасыз ету

1. Өндіріс кепілдігі

Усуне халықаралық және отандық стандарттарға сай заманауи зауытқа ие. Әрбір өнім қатаң сынақтан өтеді зауыттық сынақтан өтіп, толық процесті сапаны бақылау жүйесі құрылды.

2. Жеткізу тізбегін қамтамасыз ету

Негізгі құрамдас бөліктерге танымал брендтерді пайдалана отырып, жоғары сапалы жеткізушілермен ұзақ мерзімді ынтымақтастық және оңтайландырылған жеткізу тізбекті басқару өнімді уақытында жеткізуді қамтамасыз етеді.

3. Сатудан кейінгі қызмет көрсету

Біз орнату бойынша нұсқаулықты, техникалық оқытуды және ақауларды жою қызметтерін ұсынамыз. Тегін жөндеу және ауыстыру бөлшектер кепілдік мерзімі ішінде ұсынылады, ал өмір бойы техникалық қолдау кепілдік мерзімінен кейін көрсетіледі.

Өнімді конфигурациялау және тапсырыс беру нұсқаулары

1. Қосымша конфигурациялар

- Жұмыс әдісі: Қолмен + Электр энергиясын сақтау (стандартты);
- Қорғау құрылғылары: қосымша ток, төмен кернеу/кернеу жоғалту құрылғылары;
- Жерге қосу құрылғылары: қосымша 650 Вт, 800 Вт, 1000 Вт кең жерге қосу шешімдері;
- Көмекші компоненттер: қосымша сорғыға қарсы релелер, құлыптау электромагниттері және т.б.

2. Тапсырыс беру туралы ақпарат Тапсырыстарда көрсетілуі керек

Өнім үлгісі, орнату әдісі және саны; номиналды параметрлер; қосымша конфигурациялар; қосалқы бақылау кернеу; қосалқы бөлшектер мен арнайы талаптар
