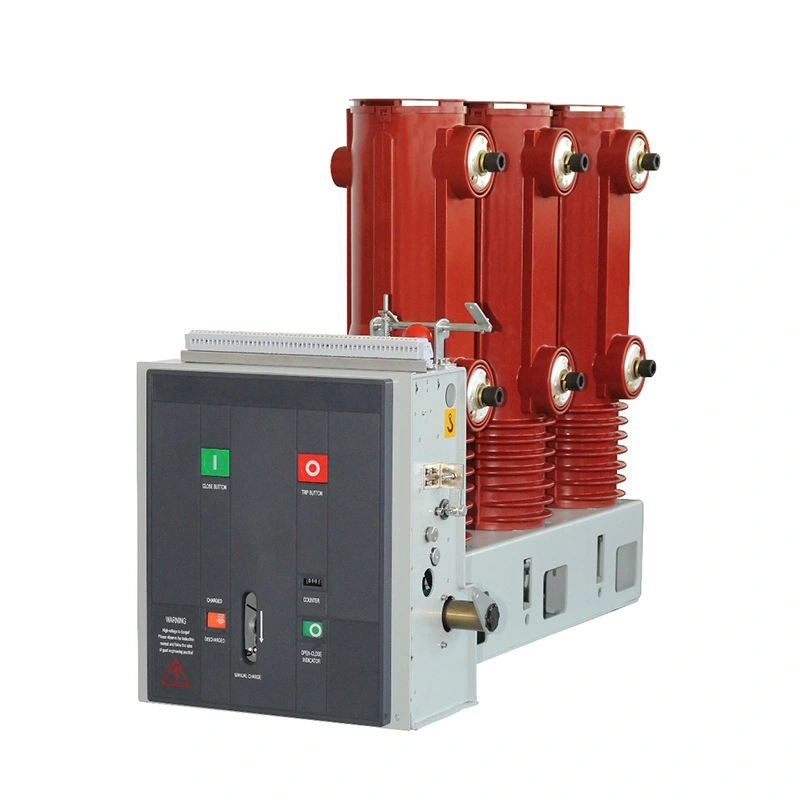

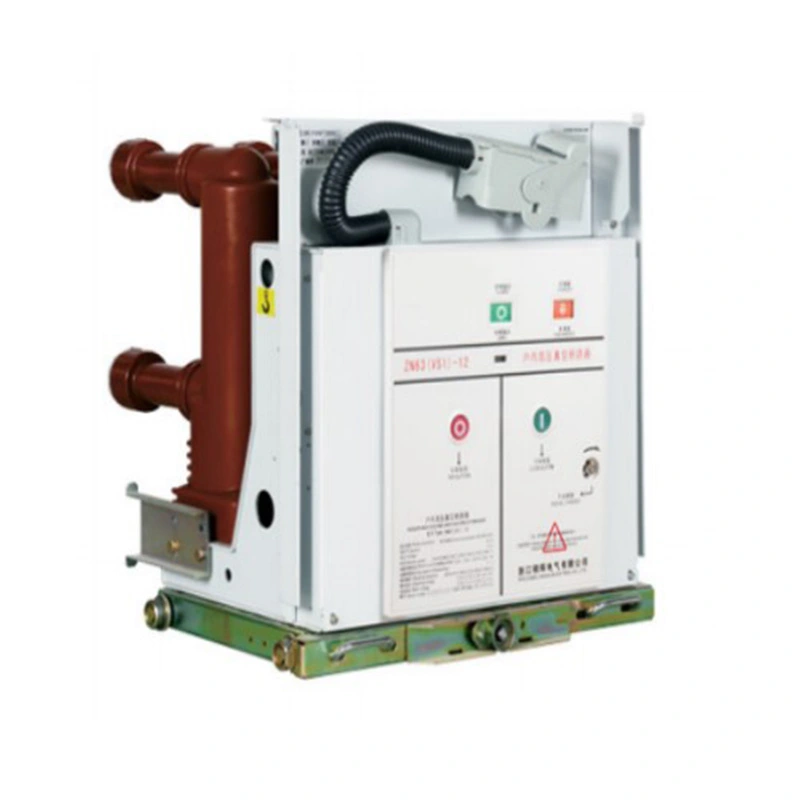

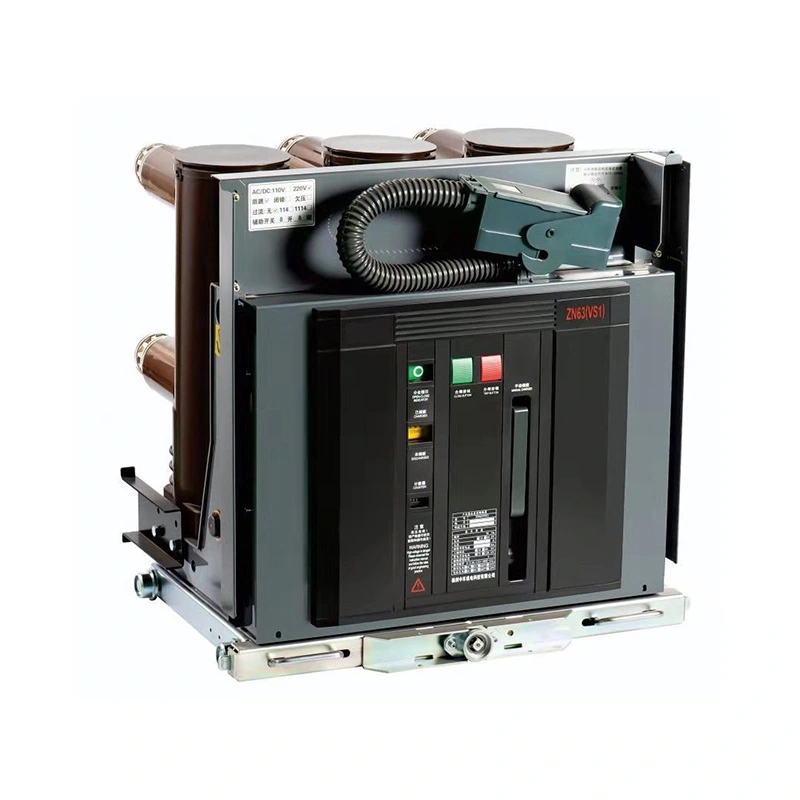

Usune 36 кВ жоғары вольтты вакуумдық сөндіргіш қуатты таратуды қажет ететін қолданбаларға арналған. тұрақты үзіліс өнімділігі, икемді конфигурация және сенімді басқару қажет. Оңтайландырылған VS1 көмегімен құрылым дизайны, кеңейтілген вакуумды үзу технологиясы және қосымша интеллектуалды қорғаныс функциялары, өнім заманауи жоғары вольтты коммутация жүйелері үшін сенімді шешімді ұсынады.
Жоғары вольтты тарату құрылғыларының жобалары үшін механикалық өлшемдер мен шкафтың үйлесімділігі маңызды факторлар болып табылады жабдықты таңдау.

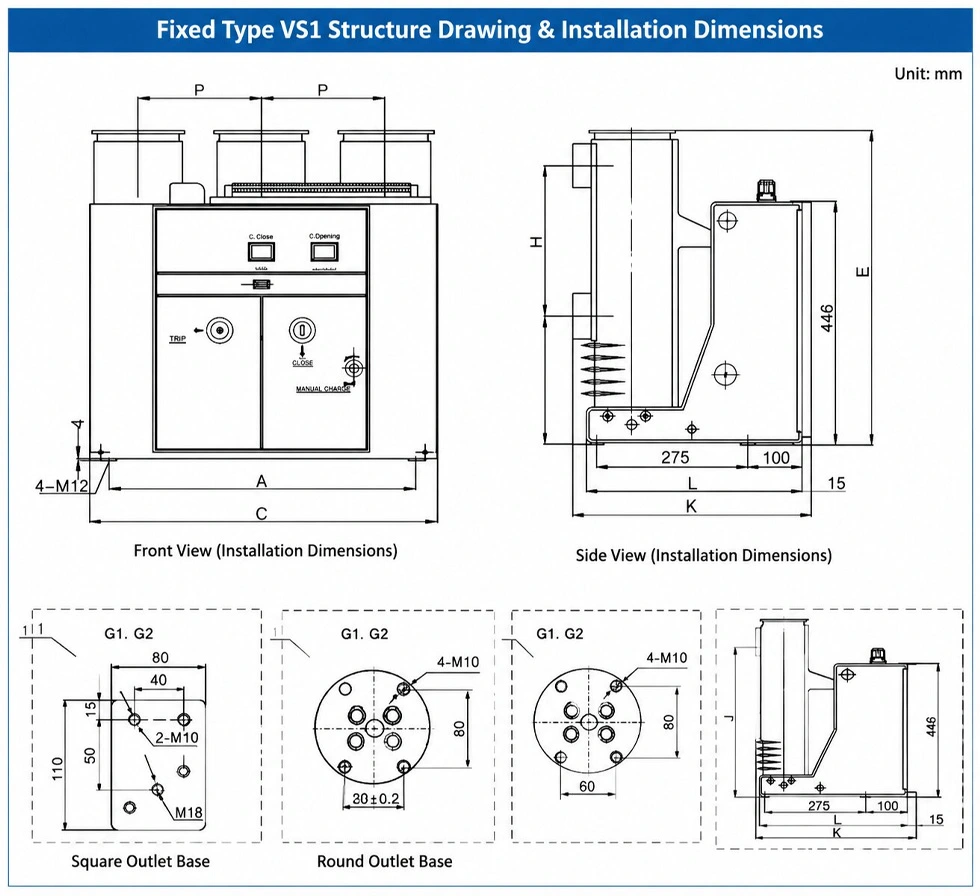

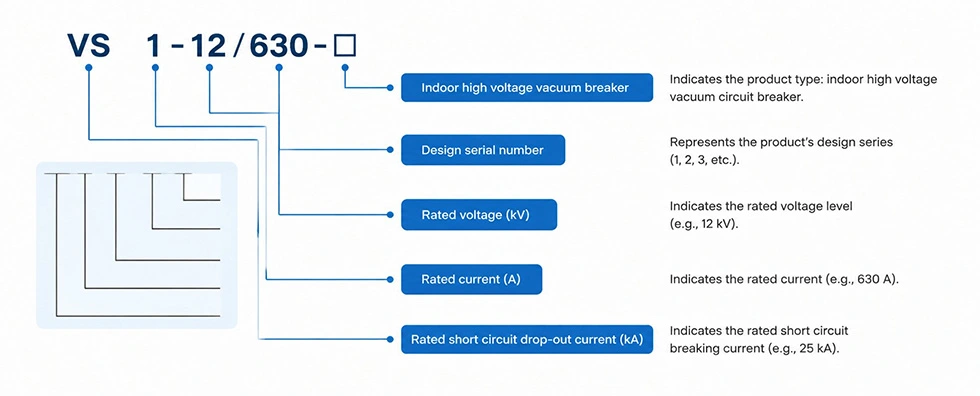

Бекітілген типті VS1 құрылымы инженерлерге біріктіруге мүмкіндік беретін оңтайландырылған орнату өлшемдерімен жасалған номиналды ток талаптарына сәйкес әртүрлі шкаф конфигурацияларына ажыратқыш.
Стандартты құрылым әртүрлі шкафтар үшін икемділікті қамтамасыз ететін әртүрлі ені мен ағымдағы деңгейлерін қолдайды электр жүйелерінің жобалары.
| Шкафтың ені | Номиналды ток | Негізгі өлшем сипаттамалары |
| 800мм | 630A-1600A | Орташа ток қолданбалары үшін ықшам құрылым |
| 1000мм | 630A-1600A | Үлкенірек шкаф конфигурациялары үшін қолайлы |
| 1000мм | 1600A-5000A | Ағымдағы жоғары талаптарға арналған |
Оңтайландырылған механикалық орналасу жабдықты үйлестіруді жақсарта отырып, орнату қиындықтарын азайтуға көмектеседі жоғары вольтты тарату құрылғылары.
Өлшемдерді дәл сәйкестендіру жобаны орнату кезінде инженерлік өзгерістерді азайту үшін маңызды.

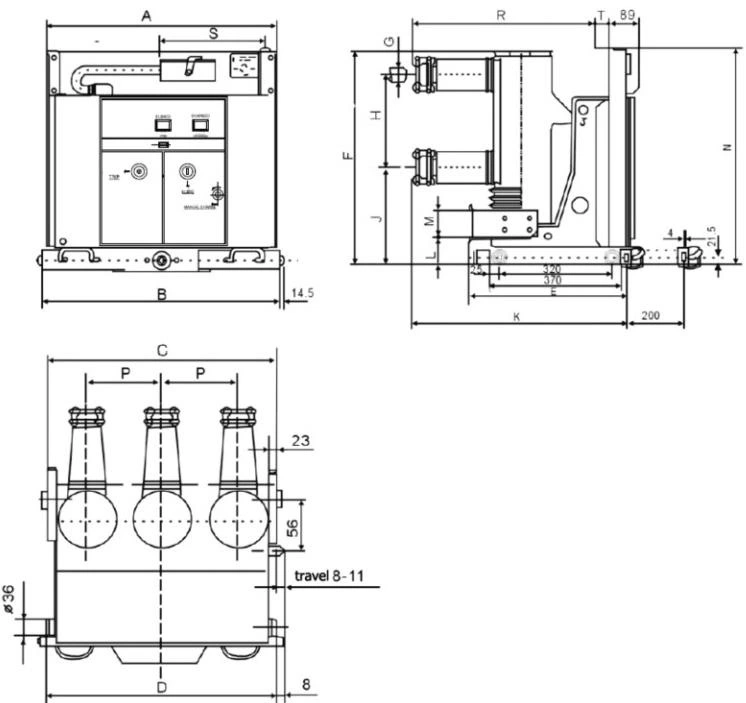

VS1 сериясы стандартталған орнату өлшемдерін қамтамасыз етеді, соның ішінде орнату орны, терминал орналасуы және шкаф интерфейсіне қойылатын талаптар.
| Параметр | 800 мм шкаф | 1000 мм шкаф |
| Номиналды ток диапазоны | 630A-1600A | 630A-5000A |
| Қолданба түрі | Бекітілген орнату | Бекітілген орнату |
| Құрылымды жобалау | Ықшам конфигурация | Сыйымдылығы жоғары конфигурация |
Бұл стандартталған дизайн тұтынушыларға жүйе сыйымдылығы мен шкафқа сәйкес қолайлы конфигурацияларды таңдауға мүмкіндік береді талаптар.
Басқару жүйесі жоғары вольтты коммутациялық жабдықтың жұмыс сенімділігіне тікелей әсер етеді.
Usune 36 кВ жоғары вольтты вакуумдық сөндіргіш қосымша таңдауы бар кәсіби басқару схемасының дизайнын қабылдайды. құрамдас бөліктер, соның ішінде жабу катушкасы, ашылатын катушкалар, көмекші ажыратқыштар, блоктау катушкасы, қозғалтқыш энергиясын сақтау жүйесі және артық токтың өшіру катушкасы.
| Құрамдас | Функция |
| HQ жабу катушкасы | Ажыратқышты жабу жұмысын басқарады |
| TQ ашылатын катушка | Ажыратқышты ашу жұмысын басқарады |
| М мотор | Энергияны сақтау функциясын қамтамасыз етеді |
| S1 көмекші қосқыш | Энергияны сақтау күйін көрсетеді |
| S8 көмекші қосқыш | Сынақ орнын көрсетеді |
| S9 көмекші қосқыш | Жұмыс орнын көрсетеді |
| Y1 блоктау катушкасы | Жұмысты құлыптаудан қорғауды қамтамасыз етеді |
| Y7-Y9 Аса ток катушкасы | Шамадан тыс токтан қорғауды қамтамасыз етеді |
Бұл конфигурация инженерлерге әртүрлі жоба талаптарына сәйкес басқару жүйесін теңшеуге мүмкіндік береді.
Электрлік жұмыс кезінде қайталанатын жабу сигналдары қалыптан тыс ауысу әрекеттерін тудыруы мүмкін.
Қосымша серпілуге қарсы реле жабу тізбегін ажырату арқылы қайталанатын жабу операцияларын болдырмауға көмектеседі. жабу сигналы тым ұзақ уақыт белсенді болып қалады.
Бұл функция жұмыс тұрақтылығын жақсартады және механикалық жұмыс механизмін қажетсіз қайталанудан қорғайды әрекеттер.
Блоктау функциясы басқару шарттары орындалмаған кезде дұрыс жұмыс істемеуін болдырмайды.
Екінші реттік басқару қоректендіру көзі қосылмаған немесе қажетті кернеу диапазонына сәйкес келмегенде, блоктау механизм қауіпті жабу операцияларын болдырмайды.
Бұл дизайн күрделі жоғары вольтты орталарда жұмыс қауіпсіздігін жақсартады.
Қосымша токты өшіру функциясы ақаулықтан интеллектуалды қорғанысты қамтамасыз етеді.
Жүйе ток трансформаторының екінші жағынан үш фазалы ток сигналдарын қабылдайды және оларды салыстырады алдын ала орнатылған мәндер. Ток параметр мәнінен асып кеткенде, қорғаныс бөлігі ашу үшін өшіру сигналын жібереді ажыратқышты орнатыңыз және ақаулықтан қорғау процесін аяқтаңыз.
| Қорғау функциясы | Сипаттама |
| Ағымды анықтау | А, В, С фазалық ток сигналдарын бақылайды |
| Сигналдарды салыстыру | Ағымдағы мәндерді алдын ала орнатылған параметрлермен салыстырады |
| Сапар шығысы | Ажыратқышты ашу жұмысын белсендіреді |
| Қорғау нәтижесі | Ақаулық токты қауіпсіз ажыратады |
Әртүрлі жобалар басқару схемаларының әртүрлі орналасуын талап етуі мүмкін.
Өнім тұтынушы талаптарына негізделген қосымша сым конфигурацияларын, соның ішінде комбинацияларды қолдайды секіруге қарсы функция, блоктау функциясы және жұмыс қуат опциялары.
| Конфигурация | Секіруге қарсы | Блоктау функциясы |
| Стандартты бақылау | Қосымша | Қосымша |
| Қорғау конфигурациясы | Қол жетімді | Қол жетімді |
| Реттелетін сымдар | Жоба талабына сәйкес | Жоба талабына сәйкес |
Иілгіш сым дизайны әртүрлі қорғаныс және автоматтандыру жүйелерімен жақсырақ біріктіруге мүмкіндік береді.
Тұрақты ток жұмысын пайдаланған кезде, сызылған қорап терминалдарының полярлығы тұрақты болуы керек.
Энергияны дұрыс сақтау жұмысын қамтамасыз ету үшін қозғалтқыш сымдарының полярлығы көрсетілген схемаға сәйкес болуы керек.
Байланыс схемасы ажыратқышты сынақ күйінде энергияны сақтаусыз және ашық күйде көрсетеді.
Басқару жүйесінің сенімді жұмыс істеуі үшін дұрыс сымдар өте маңызды.
Usune 36 кВ жоғары вольтты вакуумдық ажыратқыш жоғары вольтты тарату жүйелеріне арналған. сенімді коммутация өнімділігі және ұзақ мерзімді жұмыс тұрақтылығы.
Оның оңтайландырылған механикалық құрылымы, сенімді вакуумды үзу технологиясы және икемді басқару конфигурациясы ол қауіпсіздік пен сенімділік маңызды мәселелер болып табылатын электр қуатын тарату жобалары үшін жарамды.
Инженерлік компаниялар мен тарату құрылғыларын өндірушілер үшін қолданыстағы жүйелермен үйлесімділік маңызды таңдау болып табылады фактор.
Стандартталған құрылым, шкафтың бірнеше ені опциялары және конфигурацияланатын басқару схемалары интеграцияны жеңілдетеді әртүрлі жоғары вольтты тарату құрылғыларының шешімдеріне.
Жоғары вольтты ажыратқыштарды таңдаған кезде тұтынушылар жиі пайдалану талаптары мен қорғанысты теңестіруі керек функциялары.
| Салыстыру элементі | Стандартты конфигурация | Қорғау конфигурациясы |
| Негізгі ауысу функциясы | Қол жетімді | Қол жетімді |
| Секіруге қарсы функция | Қосымша | Қажет болған кезде қосылады |
| Блоктаудан қорғау | Қосымша | Қол жетімді |
| Шамадан тыс токтан қорғау | Сыртқы талап | Біріктірілген опция |
| Жүйенің қауіпсіздік деңгейі | Стандартты операция | Жетілдірілген қорғаныс |
Әртүрлі қуат жүйелері әртүрлі ток мүмкіндіктерін қажет етеді.
| Номиналды ток диапазоны | Ұсынылатын қолданба |
| 630A-1600A | Орташа жүктемені бөлу жүйелері |
| 1600A-5000A | Қуаттылығы жоғары қуат жүйелері |
Дұрыс ток рейтингін таңдау жүйенің тиімділігін арттыруға және жабдықтың шамадан тыс жүктелуін болдырмауға көмектеседі.
| Параметр | Техникалық сипаттама |
| Өнім түрі | 36 кВ жоғары вольтты вакуумдық ажыратқыш |
| Сериялар | VS1 |
| Орнату түрі | Тұрақты түрі |
| Номиналды ток | 630A-5000A |
| Шкафтың ені | 800мм / 1000мм |
| Үзіліс технологиясы | Вакуумдық доғаның үзілуі |
| Басқару опциялары | Секіруге қарсы / блоктау / артық ток қорғанысы |
| Стандарттар | IEC және GB |
| Сертификаттау | CE |
Дұрыс конфигурацияны қамтамасыз ету үшін тұтынушылар тапсырыс бермес бұрын толық техникалық талаптарды қамтамасыз етуі керек.
| Ақпарат | Мақсат |
| Номиналды кернеу | Жүйе кернеуінің деңгейін растаңыз |
| Номиналды ток | Сәйкес сыйымдылықты таңдаңыз |
| Шкафтың өлшемдері | Орнату үйлесімділігін қамтамасыз етіңіз |
| Басқару кернеуі | Сәйкес операциялық жүйе |
| Сымдарға қойылатын талаптар | Қосымша функцияларды растаңыз |
| Қорғау талаптары | Қосымша модульдерді таңдаңыз |
Дәл техникалық ақпарат инженерлік растау уақытын қысқартуға және жоба тиімділігін арттыруға көмектеседі.
Usune өнімді әзірлеу, өндіру және сынау кезінде қатаң сапа менеджментін қолданады.
| Сертификаттау | Стандартты |
| Сапа менеджменті | ISO 9001 |
| Қоршаған ортаны басқару | ISO 14001 |
| Еңбекті қорғауды басқару | ISO 45001 |
| Электрлік стандарт | IEC және GB |
| Өнімді сертификаттау | CE |
Бұл сертификаттар Усуненің сенімді жоғары вольтты электр жабдықтарын жеткізуге деген адалдығын көрсетеді. жаһандық тұтынушылар.
Тұтынушылар номиналды кернеуді, номиналды токты, шкафтың үйлесімділігін, бақылау талаптарын және қорғанысты ескеруі керек функциялары.
Иә. Секіруге қарсы басқару, блоктаудан қорғау және шамадан тыс ток өшіру сияқты функцияларды конфигурациялауға болады жоба талаптарына сәйкес.
Дұрыс механикалық сәйкестендіру орнату өзгерістерін азайтады және жүйені біріктіру тиімділігін арттырады.
Өнім секіруге қарсы бақылауды, блоктан қорғауды және интеллектуалды шамадан тыс ток өшіру функцияларын қолдай алады.
