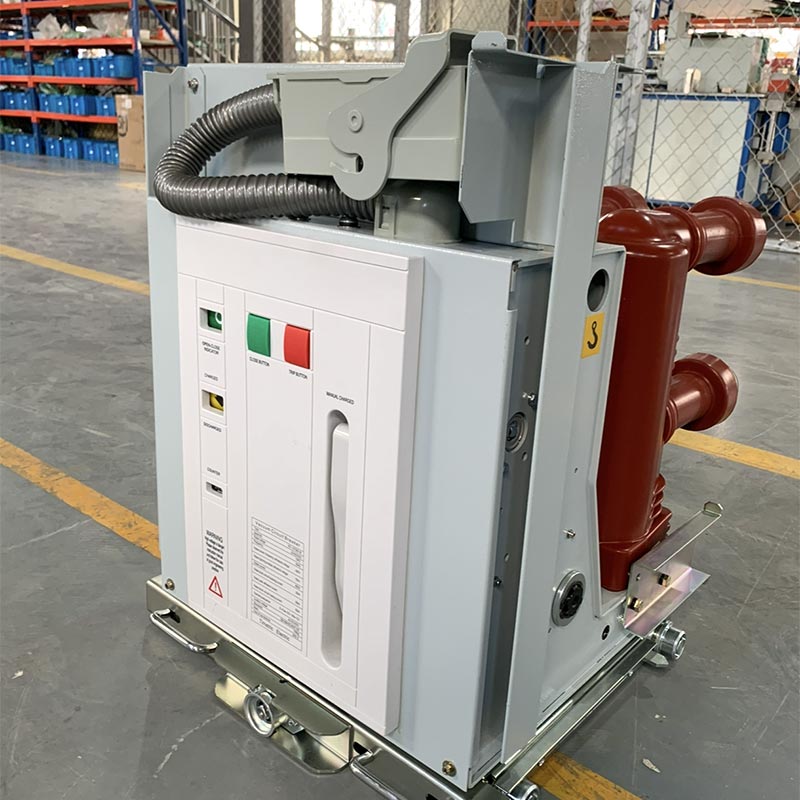

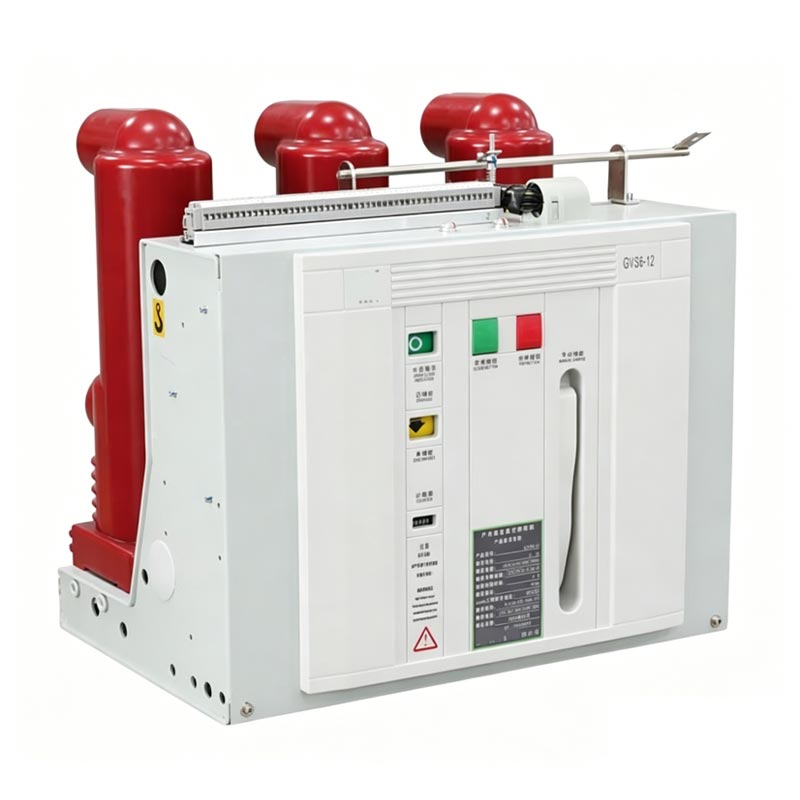

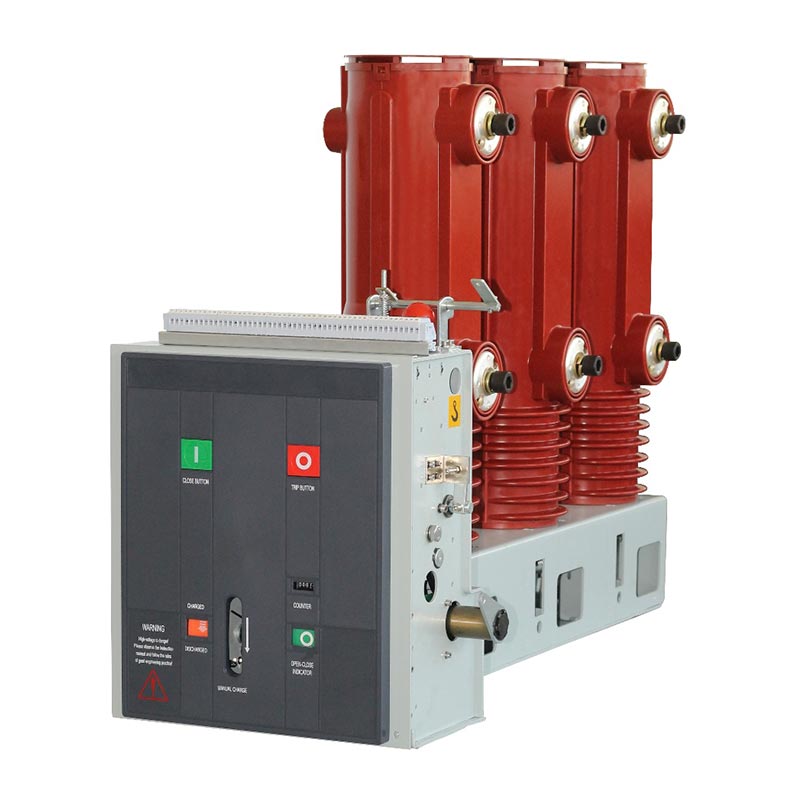

Usune VS-12 (VEP-12) сериясы 12 11 кв жабық Vcb вакуумдық ажыратқыштар - бұл жоғары өнімді үй ішіндегі жоғары вольтты басқару және қорғау функцияларын біріктіретін коммутациялық құрылғылар, негізінен 12/11кВ ішкі орта кернеулі қуатта қолданылады тарату жүйелері. Жоғары вольтты зерттеулер мен әзірлеуге және өндіруге маманданған өндіруші ретінде электр жабдықтары, Usune Қытайда ҒЗТКЖ, өндірісті, сынақтан өткізуді біріктіретін стандартталған зауытқа ие. әрбір өнімнің отандық және халықаралық салалық стандарттарға сәйкестігін қамтамасыз ету үшін сатудан кейінгі қызмет көрсету. өнім әр түрлі коммутациялық құрылғылармен икемді біріктіруге мүмкіндік беретін бекітілген және тартпа тәрізді орнату опцияларын ұсынады. өнеркәсіп шеберханалары, қуат тарату бөлмелері және сияқты әртүрлі сценарийлердің орнату қажеттіліктерін қанағаттандырады коммерциялық ғимараттар.
12 11 кв жабық Vcb вакуумдық ажыратқыштың негізгі артықшылығы оның үшінші буынды қабылдауында жатыр. қатты инкапсуляцияланған оқшаулау технологиясы, вакуумдық ажыратқыштың эволюциясындағы маңызды серпіліс оқшаулау технологиясы. Бірінші буынның ауа оқшаулауынан және екінші буынның композиттік оқшаулауынан бүгінгі күнге дейін Үшінші буын қатты қапталған оқшаулау, Usune оқшаулау құрылымын үздіксіз оңтайландырды, дәстүрлі өнімдердің ауырсыну нүктелері қоршаған орта әсерлеріне сезімтал және тұрақтылығы нашар; осылайша өнеркәсіптегі вакуумдық ажыратқыштардың технологиялық жаңаруын қамтамасыз етеді.
Вакуумдық ажыратқыштардың полюсті оқшаулауы технологиялық жаңартудың үш буынынан өтті. Усуне VS-12 (VEP-12) сериясы ең озық үшінші буындағы қатты инкапсуляцияланған оқшаулау технологиясын қолданады. сапалы секіріс:
Тоқты бөліктер толығымен ауаға ұшырайды. Оқшаулау деңгейіне қоршаған орта факторлары қатты әсер етеді ылғалдылық, шаң, көлік әсерлері және ұсақ жануарлар сияқты тұрақтылық нашарлайды және істен шығу деңгейі жоғары.
Доға сөндіргіш камера эпоксидті шайырлы втулкамен қорғалған, бірақ жоғары вольтты ток өткізетін бөліктер емес. толығымен жабылған және әлі де шаң, ылғал және жәндіктер сияқты сыртқы факторлар әсер етеді, қоршаған ортаға бейімделу мәселесін түбегейлі шешу.
APG технологиясы арқылы доға сөндіргіш камера және жоғарғы және төменгі шығыс терминалдар инкапсулирленген. эпоксидті шайыр. Бұл доға сөндіргіш камераның көлемін азайтып қана қоймайды, сонымен қатар оны толығымен оқшаулайды сыртқы ортаның әсерінен жабдықты (шаң, ылғал және т.б.), ауа-райын айтарлықтай жақсартады қарсылық пен жұмыс тұрақтылығы. Эпоксидті шайыр сонымен қатар негізгі оқшаулау және механикалық қолдау ретінде қызмет етеді әр түрлі дұрыс емес пішінді оқшаулағыш қалқалармен салыстырғанда жоғары электр өрісі мен кернеуді бөлу жабдықтардың ұзақ мерзімді тұрақты жұмысын қамтамасыз ететін құрылымдар.
Үшінші буынның қатты қапталған оқшаулау технологиясын қолдана отырып, ол сыртқы ортаның әсеріне ұшырамайды, жоғары оқшаулау сенімділігіне ие және қоршаған орта факторларының әсерінен оқшаулаудың бұзылуын тиімді болдырмайды.
Ұзақ механикалық қызмет ету мерзімі (20 000 циклге дейін, 50КА рейтингі үшін 10 000 цикл), жоғары номиналды қысқа тұйықталу тогы (20-40КА), жылдам ашу және жабу жылдамдығы, ақауларды жылдам оқшаулауға мүмкіндік береді және құрылғының қауіпсіз жұмысын қорғайды. қуат жүйесі.

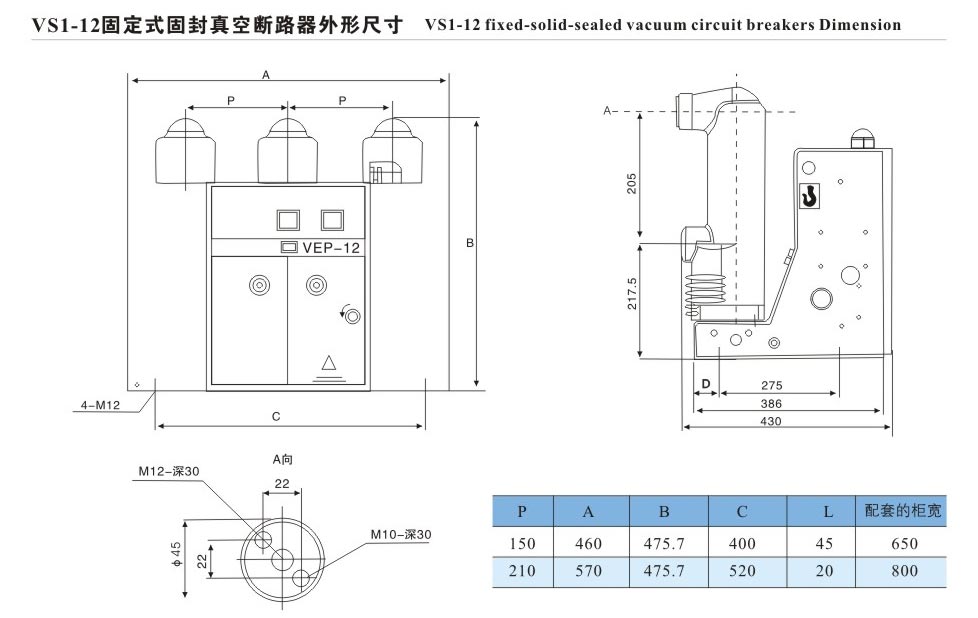

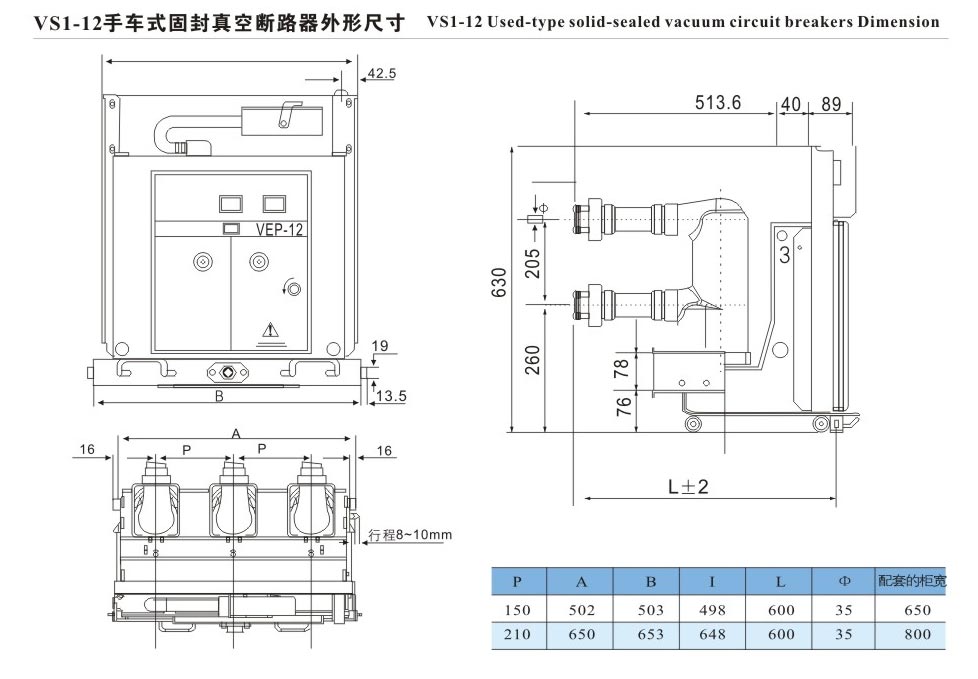

Қатты инкапсуляция технологиясы өнімнің өлшемін азайтады; мүмкіндік беретін бекітілген және тартпа түріндегі опциялар қол жетімді әртүрлі коммутациялық құрылғылармен икемді интеграция және ішкі таратудағы шектеулі орнату кеңістігіне бейімделу бөлмелер.
Қатты инкапсуляциялық құрылым ток өткізетін бөліктерді сыртқы коррозиядан сақтайды, техникалық қызмет көрсету жиілігін азайтады және техникалық қызмет көрсетусіз бастапқы жұмысқа қол жеткізу, пайдаланушылардың кейінгі техникалық қызмет көрсету шығындарын айтарлықтай үнемдеу.
Кәсіби өндіруші ретінде Usune қытай тілінде сапаны тексерудің кешенді жүйесін құрды зауыт. Әрбір өнім осы параметрлерді қамтамасыз ету үшін зауыттан шықпас бұрын қатаң өнімділік сынақтарынан өтеді стандарттарға сай және сапасы сенімді.
Usune VS-12 (VEP-12) сериясы 12 11 кв жабық Vcb вакуумдық сөндіргіш тамаша техникалық параметрлерге ие, 12/11кВ орташа вольтты электр тарату жүйелерінің талаптарына толық жауап береді. Негізгі спецификациялар бөлімінде көрсетілген төмендегі кесте (параметрлер отандық өндірілген доға сөндіргіш камераларға қатысты):
| Сериялық нөмірі | Аты | Бірлік | Параметр |
| 1 | Номиналды кернеу | кВ | 12 |
| 2 | Номиналды оқшаулау деңгейі | - | 1мин Қуат жиілігі Төзімділік кернеуі: 42кВ; Номиналды найзағай импульсіне төзімді кернеу: 75кВ |
| 3 | Номиналды жиілік | Х.З | 50 |
| 4 | Номиналды ток | Қ.А | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Номиналды қысқа тұйықталу тогы | Қ.А | 20, 25, 31,5, 40 |
| 6 | Номиналды қысқа уақытқа төзімді ток | - | 20, 25, 31,5, 40 |
| 7 | Қысқа тұйықталудың номиналды ұзақтығы | S | 4 |
| 8 | Номиналды шыңға төзімді ток | Қ.А | 50, 63, 80, 100 |
| 9 | Номиналды қысқа тұйықталу және үзу тогы | - | 50, 63, 80, 100 |
| 10 | Екінші тізбектің қуат жиілігінің төзімділік кернеуі (1 мин) | V | 2000 |
| 11 | Номиналды бір/артқа конденсатор банкінің үзілу тогы | A | 630/400 (40KA үшін 800/400) |
| 12 | Номиналды конденсаторлар банкі ток жасау | A | 12.5 |
| 13 | Ашылу уақыты | Ханым | 20-50 |
| 14 | Жабу уақыты | Ханым | 35-70 |
| 15 | Механикалық өмір | Уақыт | 20000 (50KA үшін 10000 рет) |
| 16 | Номиналды ағымдағы үзілу уақыттары | Уақыт | 20000 (50KA үшін 10000 рет) |
| 17 | Номиналды қысқа мерзімді ағымдағы үзіліс уақыттары | Уақыт | 50 (40КА үшін 30 рет, 50КА үшін 20 рет) |
| 18 | Жылжымалы және статикалық контактілердің рұқсат етілген жинақталған тозу қалыңдығы | мм | 3 |
| 19 | Номиналды жабу және ашу жұмыс кернеуі | V | AC110/220, DC110/220 |
| 20 | Энергияны сақтау қозғалтқышының номиналды кернеуі | V | AC110/220, DC110/220 |
| 21 | Энергияны сақтау қозғалтқышының номиналды қуаты | W | 70 (40КА, 50КА үшін 80) |
| 22 | Энергияны сақтау уақыты | S | ≤10 |
| 23 | Байланыс қашықтығы | мм | 11±1 |
| 24 | Саяхат үстінде | мм | 3,5±0,5 |
| 25 | Контактіні жабу уақыты | Ханым | ≤2 |
| 26 | Үш фазалы ашу және жабу синхронизмі | Ханым | ≤2 (40KA, 50KA үшін ≤3) |
| 27 | Орташа ашу жылдамдығы | Ханым | 0,9-1,2 |
| 28 | Орташа жабылу жылдамдығы | Ханым | 0,5-0,8 |
| 29 | Негізгі өткізгіштік тізбектің кедергісі | μΩ | ≤60 (630A); ≤50 (1250А); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Жабылатын контакт қысымы | N | 2000±200 (20КА); 2400±200 (25КА); 3100±200 (31,5КА); 4250±250 (40КА); 6500±500 (50КА) |
| 31 | Номиналды жұмыс реті | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA үшін) |
Usune VS-12 (VEP-12) сериясы 12 11 кв жабық Vcb вакуумдық схемасының сенімділігі мен қолданылуын тексеру үшін Breaker, бұл өнім үлкен химикатта қуатты тарату жобасына сәтті қолданылды Шығыс Қытайдағы индустриалды парк (жергілікті өнеркәсіпті жаңғырту жобасы). Саябақта күрделі жұмыс жағдайлары бар, жоғары ылғалдылық, жоғары шаң деңгейі және қуат жүктемесінің жиі өзгеруі. Қолданыстағы автоматты ажыратқыштар жиі саябақтағы қалыпты өндіріске әсер ететін қоршаған орта факторларының әсерінен оқшаулау ақауларын бастан кешірді.
Терең зерттеу мен салыстырудан кейін саябақ өзінің тағайындалған жеткізушісі ретінде Усунені таңдап, 36 Усунені қабылдады. VS-12 (VEP-12) сериясы бекітілген жабық VCB, барлығын Усунэ қытайлық зауытта шығарған. Бұл өнім пайдаланады жоғары ылғалдылық пен жоғары ылғалдылық әсеріне тиімді қарсы тұратын үшінші буындағы қатты қапталған оқшаулау технологиясы индустриалды парктегі шаң. Оның номиналды қысқа тұйықталу тогы 31,5 кА қуат қорғанысына толығымен сәйкес келеді. парктегі жоғары қуатты жабдықтардың қажеттілігі.
2024 жылдың қазан айында ресми пайдалануға берілгеннен бері 36 VCB қондырғысы алты айдан астам уақыт бойы тұрақты жұмыс істеді. оқшаулау немесе пайдалану ақаулары, 0 орташа істен шығу жылдамдығына қол жеткізу. Бұл парктің жұмысын айтарлықтай төмендетеді. энергетикалық жүйені пайдалану және техникалық қызмет көрсету шығындары, өндірістік жабдықтың үздіксіз және тұрақты жұмысын қамтамасыз ету. Жобаны саябақ басшылығы жоғары бағалады, ал Усунэ ұзақ мерзімді энергетикалық жабдыққа айналды саябаққа жеткізуші.
A1: Өнімнің механикалық қызмет ету мерзімі 20 000 циклге дейін (50 кА класы үшін 10 000 цикл) және номиналды ток үзіліс циклі 20 000 цикл (50кА класы үшін 10 000 цикл). Үшінші буынды қабылдаудың арқасында қатты тығыздағыш оқшаулау технологиясы, өнімнің негізгі жағы техникалық қызмет көрсетуді қажет етпейді. Күнделікті қолдануда, тек мерзімді қайталама тізбекті және жұмыс механизмдерін тексеру (мысалы, энергия сақтау қозғалтқышы және жұмыс кернеу), жабдықтың бетін тазалау және шаң жиналуының алдын алу тиімді ұзарту үшін қажет жабдықтың қызмет ету мерзімі.
A2: Иә. Өнім доға сөндіргішті инкапсуляциялайтын үшінші буындағы қатты тығыздағыш оқшаулау технологиясын пайдаланады. APG процесін пайдалана отырып, эпоксидті шайырлы камера және жоғарғы және төменгі шығыс терминалдар. Бұл толығымен оқшаулайды сыртқы ортадан жоғары вольтты ток өткізетін құрамдас бөліктерге шаңның, ылғалдың әсер етуіне жол бермеу, жәндіктер және т.б. Ол тамаша ауа-райына төзімділік пен қоршаған ортаға бейімделу қабілетін көрсетеді, бұл оны өте қолайлы етеді ылғалдылығы жоғары, шаңды өндірістік цехтар, химиялық зауыттар және шахталар сияқты қатал ішкі орталарға арналған. Нақты Шығыс Қытай химиялық индустриялық паркіндегі қолдану жағдайлары да мұны растайды.
