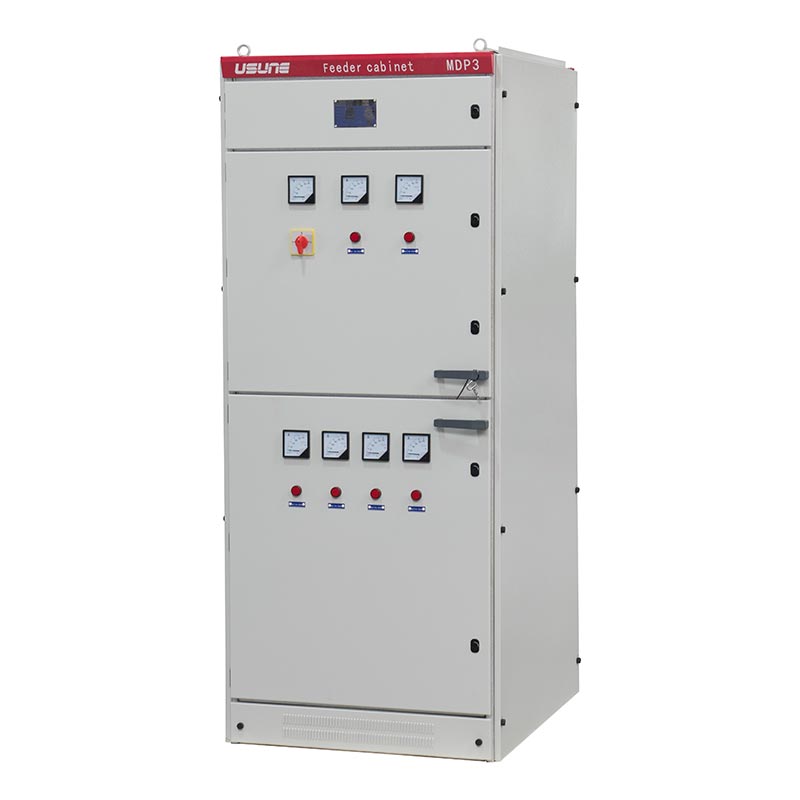

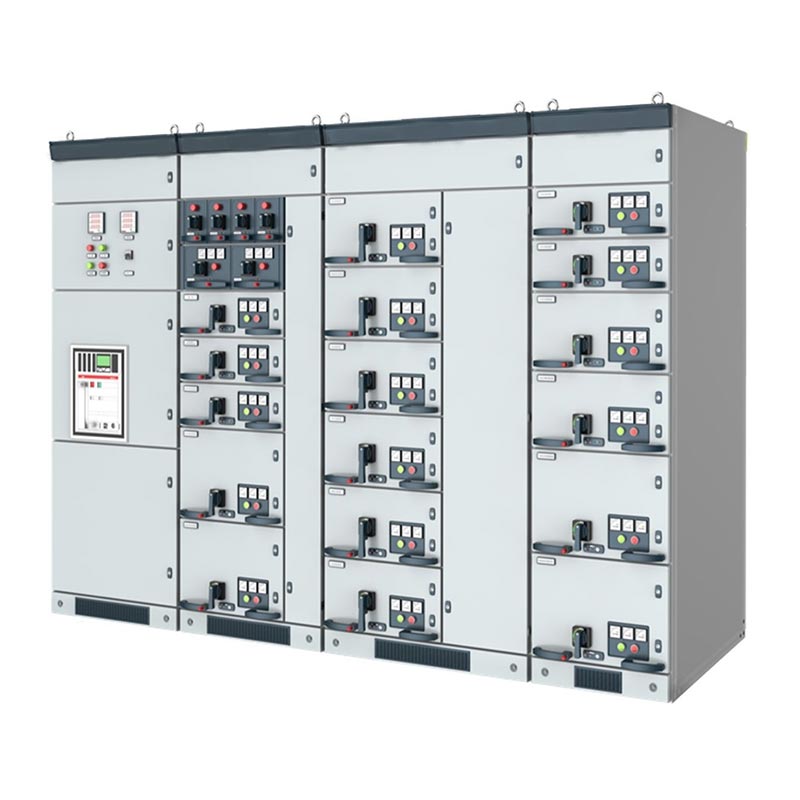

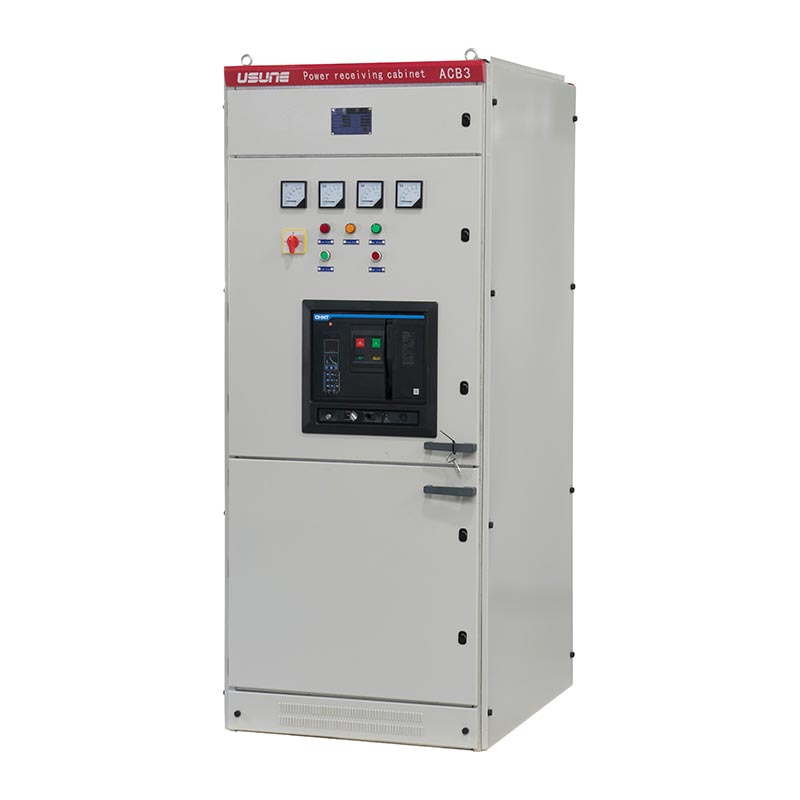

Usune GGD төмен вольтты тарату құрылғысы - бұл негізінен қуатты қабылдау, тарату және басқару үшін қолданылатын тұрақты тарату құрылғысы төмен вольтты жүйелерде. Ішкі қолданбалар үшін оңтайландырылған, ол электр станцияларына, қосалқы станцияларға, өнеркәсіптік және тау-кен кәсіпорындары мен көпқабатты үйлер мен 3150А дейінгі жүктемелерді көтере алады.
- Номиналды кернеу: 0,4кВ (380В)
- Номиналды жиілік: 50Гц
- Қорғау рейтингі: IP23
- Стандарттар: IEC 439, GB 7251, GB/T 14048.2
- Сертификаттар: ISO 9001 басқару жүйесінің сертификаты
Төмен вольтты тарату құрылғысы
Орташа кернеулі тарату құрылғысы
1. Шкаф жақтауы: Қалыңдығы ≥2 мм суықтай илектелген болат пластинадан жасалған, RAL7032 электр сұр түсті,
жоғары механикалық беріктікке ие.
2. Қорғау өнімділігі: IP23 қорғаныс рейтингі, қатты бөгде заттардың енуін тиімді болдырмайды және
су шашырауы.
3. Құлыптау құрылғысы: GGD төмен вольтты тарату құрылғысы механикалық және электрлік блоктауды біріктіреді.
механизмі, дұрыс жұмыс істемеуіне тиімді жол бермеу және пайдалану қауіпсіздігін қамтамасыз ету.
4. Негізгі құрамдас бөліктер: жоғары сапалы автоматты ажыратқыштармен, кедергіге қарсы жарықдиодты индикаторлармен және дәлдікпен жабдықталған.
көрсеткіш типті құралдар.
1. Жоғары үзу сыйымдылығы: 50 кА-ға дейінгі үзу қабілеті, ақаулы жабдықтың тұрақты жұмысын қамтамасыз етеді
шарттар.
2. Тамаша тұрақтылық: ауыр салмақты өнеркәсіп үшін жарамды тамаша динамикалық және термиялық тұрақтылықты көрсетеді.
қолданбалар.
3. Икемді конфигурация: Модульдік дизайн қуат, жарық және қозғалтқыш негізінде теңшелген конфигурацияға мүмкіндік береді.
бақылау талаптары.
4. Ыңғайлы техникалық қызмет көрсету: құрамдас бөліктер логикалық түрде орналастырылған, анық таңбаланған және шкаф есіктері берік,
күнделікті тексеру мен техникалық қызмет көрсетуді жеңілдету.
5. Қоршаған ортаға күшті бейімделу: Жұмыс температурасының диапазоны -10℃-тан +40℃-қа дейін, қоршаған орта үшін қолайлы
биіктігі ≤1000м.
| Параметр аты | Арнайы параметрлер |
| Үлгі | GGD сериясы |
| Номиналды кернеу | 0,4кВ (380В) |
| Номиналды ток | Макс 3150А |
| Жиілік | 50Гц |
| Қорғаныс деңгейі | IP23 |
| Материал | Суық илектелген болат (≥2мм) |
| Түс | RAL7032 (электрлік сұр) |
| Қолданылатын стандарттар | IEC 439, GB 7251, GB/T 14048.2 |
| Биіктік | ≤1000м |
| Температура диапазоны | -10℃ ~ +40℃ |
| Ылғалдылық | Күнделікті орташа ≤95% |
| Ластану деңгейі | 3-деңгей |
| Сейсмикалық қарқындылық | ≤Магнитудасы 8 |
| Элемент | Бірлік | Параметр | |
| Номиналды кернеу | кВ | 24 | |
| Номиналды жиілік | Hz | 50 | |
| Ажыратқыштың номиналды тогы | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Коммутатор шкафының номиналды тогы | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Номиналды динамикалық ток (4с) | кА | 16, 20, 25, 31,5, 40, 50 | |
| Номиналды тұрақты ток (ең жоғары) | кА | 40, 50, 63, 80, 100, 125 | |
| Номиналды қысқа тұйықталу тогы | кА | 16, 20, 25, 31,5, 40, 50 | |
| Номиналды қысқа тұйықталу тогы | кА | 40, 50, 63, 80, 100, 125 | |
| 1мин қуат жиілігі кернеуге төтеп береді | Полюс-полюс, полюс-жер | кВ | 65 |
| Оқшаулау қашықтығы бойынша | кВ | 79 | |
| Найзағай импульсіне төтеп беру кернеуі (ең жоғары) | Полюс-полюс, полюс-жер | кВ | 125 |
| Оқшаулау қашықтығы бойынша | кВ | 145 | |
| Қорғаныс деңгейі | Корпус үшін IP4X, оқшаулау бөлмесі үшін IP2X және автоматты ажыратқыш бөлмесі ашық | ||
| Ескерту: КТ қысқа тұйықталу сыйымдылығын бөлек қарастыру керек. | |||
1. Жоба атауы: Көмір шахтасының электр қуатын тарату жүйесін жаңарту
2. Клиент: Қытайдың Шаньси қаласындағы ірі көмір өндіруші топ
3. Жобаның қиындықтары: шаң мен діріл деңгейі жоғары, тұрақты және тұрақтылықты қажет ететін қатал жерасты ортасы. конвейерлер, сорғылар және желдету жабдықтары үшін сенімді қуат көзі.
4. Шешім: Негізгі қуатты тарату және аймақтық қуат үшін 18 Usune GGD төмен вольтты тарату құрылғысын орналастыру тарату.
5. Жоба нәтижелері:
- Сенімділік: жоспарланбаған тоқтаусыз 24 ай қатарынан тұрақты жұмыс.
- Қауіпсіздік: IP23 қорғаныс рейтингі және сенімді блоктау құрылғылары электр қауіпсіздігінің апаттарын толығымен жояды.
- Тиімділікті арттыру: Тұрақты қуат көзі жабдықтың істен шығуын 65%-ға төмендетеді.
- Техникалық қызмет көрсетуді оңтайландыру: оңай қол жетімді құрамдас дизайн техникалық қызмет көрсету уақытын 50%-ға қысқартады.

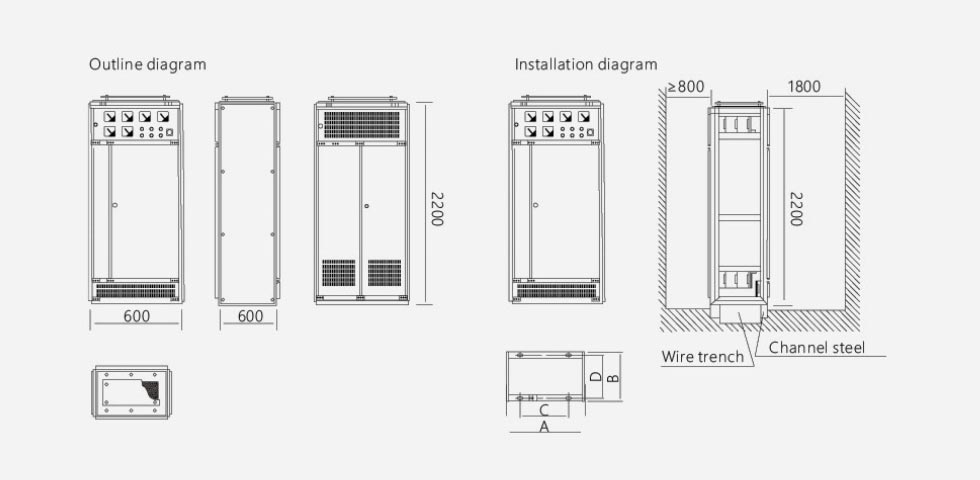

| Өнім коды | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: Стандартты дизайн ≤1000м биіктікке жарамды. 2000 м биіктікке жарамды нұсқалар болуы мүмкін өндіруші растауымен теңшелген.
A: Бұл өнім үй ішінде пайдалануға арналған (3-деңгейдегі ластаушы орталарға жарамды). Ашық немесе жоғары коррозиялық қолданбалар үшін, теңшелген жабындар немесе жақсартылған қорғаныс көрсеткіштері үшін Usune компаниясына хабарласыңыз.
A: Өнім IEC 439, GB 7251, GB/T 14048.2 және ISO басқару жүйесі стандарттарына сәйкес келеді. болған жағдайда қайшы стандарттар болса, жоғарырақ стандартқа басымдық беріледі.
Қорытындылай келе, Usune GGD төмен вольтты тарату құрылғысы өнімділігі жоғары, жоғары сенімді қуатты тарату болып табылады. шешім. Қытайдағы жетекші өндіруші және жеткізуші ретінде Usune озық дизайн тұжырымдамаларын біріктіреді, қатаң қауіпсіздікті қамтамасыз ету үшін заманауи өндірістік қуаттарды пайдалана отырып, сапаны бақылау және кең салалық тәжірибе. қуатты қоса алғанда, бүкіл әлем бойынша әртүрлі сценарийлер үшін тиімді және ұзақ қуат тарату өнімдері мен қызметтері зауыттар, өндірістік нысандар және коммерциялық ғимараттар.
