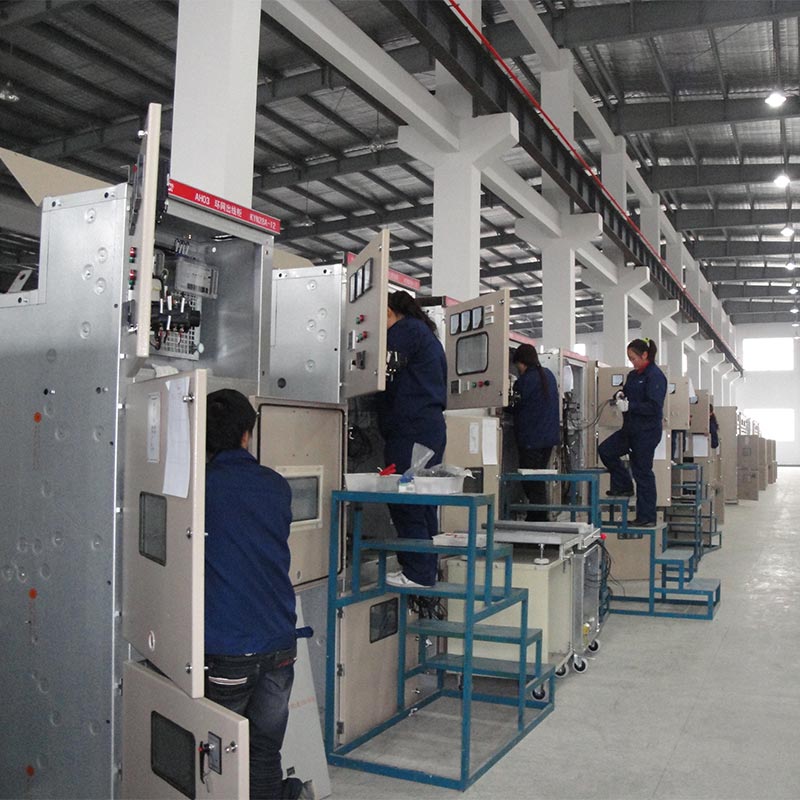

Kyn28 тарату құрылғысы 6 кв

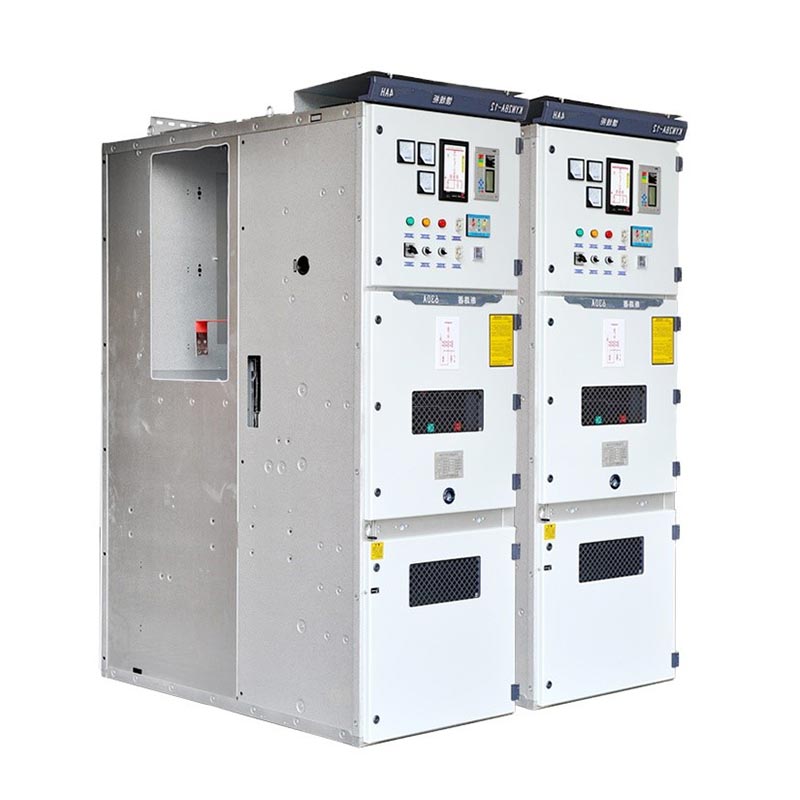

Usune Kyn28 коммутациялық құрылғысы 6кВ - бұл жабық айнымалы ток брондалған, металл қоршалған тарату құрылғысы, 3,6кВ~12кВ кернеу деңгейлері, 50/60 Гц үш фазалы айнымалы ток қуат жүйелері және қуаттағы негізгі басқару және қорғау құрылғысы беру және тарату процесі. Zhejiang Usune Electric компаниясы дербес әзірлеген және өндірген, бұл өнім қауіпсіздікті, сенімділікті және практикалық. Ол бір шиналық және бір шиналық сегменттелген жүйелердің қуатты тарату қажеттіліктерін қанағаттандырады, үлкен ауқымға қол жеткізеді. энергетика, металлургия, химия және құрылыс салаларында қолдану, қауіпсіз және тиімді жаһандық энергетикалық жүйелердің тұрақты өнімділігімен жұмыс істеуі.

Төмен вольтты тарату құрылғысы

Орташа кернеулі тарату құрылғысы

Негізгі техникалық параметрлер

Құрылымдық дизайн және негізгі мүмкіндіктер

1. Алынбалы модульдік дизайн

Kyn28 Switchgear 6кВ негізгі компоненті, вакуумдық ажыратқыш (VS1, VD4 және т.б. үйлесімді) орнатылған. жылжымалы троллейбуста. Күнделікті техникалық қызмет көрсету, сынау немесе ауыстыру үшін тек автоматты ажыратқыш арба болуы керек бүкіл корпусты қуатсыздандыруды қажет етпей жұмыс істеу үшін алып тастап, техникалық қызмет көрсету уақытын айтарлықтай қысқартады және электр қуатының үзілуінің әсерін азайту. Арба әмбебап болып табылады және оны тез ауыстыруға болады, жүйені жақсартады пайдалану және техникалық қызмет көрсету тиімділігі.

2. Металлмен қапталған бөліктерге бөлінген құрылым

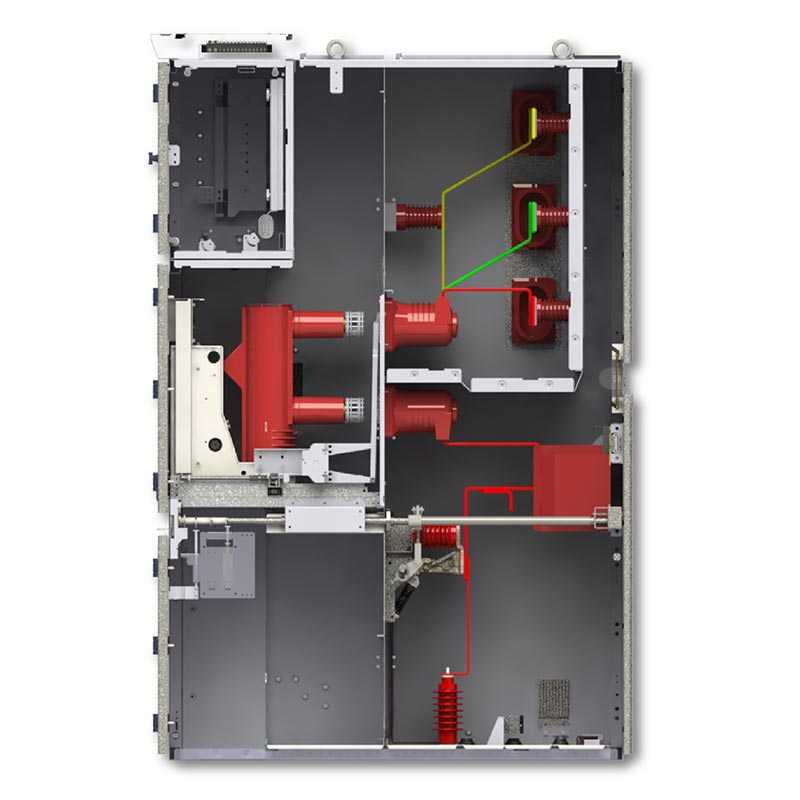

Kyn28 коммутаторлық 6кВ шкафы металл қалқалармен төрт тәуелсіз бөлікке бөлінген: шиналық бөлім, ажыратқыш бөлімі, кабель бөлімі және төмен вольтты аспаптар бөлімі. Әрбір бөлімнің ток өткізетін компоненттері толығымен оқшауланған, бұл фазадан фазаға таралуын тиімді болдырмайды. фазадан жерге қысқа тұйықталу ақаулары, каскадты ақауларды болдырмау, электр тогының соғу қаупін азайту техникалық қызмет көрсету және жабдықтың жұмыс қауіпсіздігін арттыру.

3. Кешенді бес профилактикалық блокировкадан қорғау

Механикалық + электрлік қосарлы бес-алдын алу блоктау жүйесімен жабдықталған, оның дұрыс жұмыс істеуін болдырмайды. дереккөз:

- автоматты ажыратқыштардың кездейсоқ ашылуын немесе жабылуын болдырмайды;

- Ажыратқыш арбаны жүктеме кезінде итеруге/алып тастауға жол бермейді;

- Жерге қосқышты қуаттандыру кезінде жабуға жол бермейді;

- жерге қосу қосқышы жабылған кезде кездейсоқ қуаттанудың алдын алады;

- Ток қосылған бөлікке кездейсоқ кіруді болдырмайды.

4. Ықшам, тиімді және оңай кеңейтілетін

Шкафтың ықшам құрылымы бар, бұл орнату орнын үнемдейді. Оның модульдік дизайны икемді комбинацияға мүмкіндік береді және қуат тарату жүйесінің кеңейту қажеттіліктерін қанағаттандыру үшін шкаф түрлерін кеңейту. Ол оңай бейімделеді Болашақты жеңілдететін бір шиналық және бір шиналық сегменттелген жүйелер сияқты әртүрлі жүйелік архитектуралар жүйені жаңарту және біріктіру.

Қолданылатын қоршаған орта жағдайлары

1. Қоршаған орта температурасы: -10℃ ~ +40℃

2. Биіктік: ≤1000м (1000м-ден жоғары биіктік аймақтары үшін тапсырыс бойынша дизайн қол жетімді)

3. Ауаның ылғалдылығы: тәуліктік орташа салыстырмалы ылғалдылық ≤95%, айлық орташа салыстырмалы ылғалдылық ≤90% (конденсацияланбайтын)

4. Қоршаған орта: коррозиялық немесе жарылғыш газдар, көп мөлшерде шаң жоқ, жанғыш немесе жарылғыш заттар жоқ. бұқаралық ақпарат құралдары

Әдеттегі қолданба сценарийлері

1. Электр станциясының қосалқы жүйелері: электр станциясының қуатын қабылдау, тарату және қорғау, тұрақтылықты қамтамасыз ету үшін қолданылады. генератордың қосалқы жабдықтарын электрмен жабдықтау;

2. Өнеркәсіптік және тау-кен кәсіпорнының электр қуатын бөлу: тау-кен өндірісі сияқты жоғары жүктемелі өнеркәсіптік сценарийлерге қолайлы металлургия және химия өнеркәсібі, электрмен жабдықтауды бақылау және шамадан тыс жүктемеден/қысқа тұйықталудан қорғау қажеттіліктерін қанағаттандырады. жоғары қуатты жабдықтар;

3. Коммерциялық және көпқабатты ғимараттар: Ірі сауда орталықтарының қосалқы станцияларында, кеңсе ғимараттарында, қонақүйлерде және т.б. пайдаланылады, құрылыс қуатын қауіпсіз бөлу және нақты басқаруға қол жеткізу;

4. Қоғамдық қосалқы станциялар: қалалық және өнеркәсіптік қосалқы станциялардағы негізгі орта вольтты электр қуатын тарату жабдығы ретінде, өңірлік электр желісінің тұрақты жұмысын қамтамасыз ету.

Нақты әлемдегі қолданбалы жағдай

Жағдайлық зерттеу: Цзянсу провинциясындағы ірі болат тобының прокат фабрикасының өндіріс желісінің электр қуатын тарату жобасы

Жоба туралы мәлімет: болат тобының прокат цехындағы қолданыстағы тарату құрылғылары ескірген және жиі өндірістік желінің үздіксіз жұмысына әсер ететін ақаулар. Жоғары сенімділік орташа кернеу ауыстыру үшін коммутациялық құрылғы қажет болды.

Шешім: 28 Usune KYN28-6KV тарату құрылғысы таңдалды, олар 10кВ электр тарату жүйесімен үйлесімді номиналды ток 1600А және VS1 вакуум тізбегімен конфигурацияланған 31,5кА (4с) қысқа уақытқа төзімді ток ажыратқыштар.

Іске асыру нәтижелері: Іске қосылғаннан кейінгі үш жыл ішінде жабдық еш ақаусыз жұмыс істеді. The бес қабатты блоктау жүйесі дұрыс жұмыс істемеуін тиімді болдырмайды, ал бөліктерге бөлінген құрылым оны болдырмайды ақаулардың таралуы. Прокат өндіру желісін электрмен қамтамасыз ету тұрақтылығы төмендей отырып, 99,9%-ға жақсарды жыл сайынғы тоқтап қалу шығындары 5 миллион юаньнан асады, бұл тапсырыс берушінің жоғары бағасына ие болды.

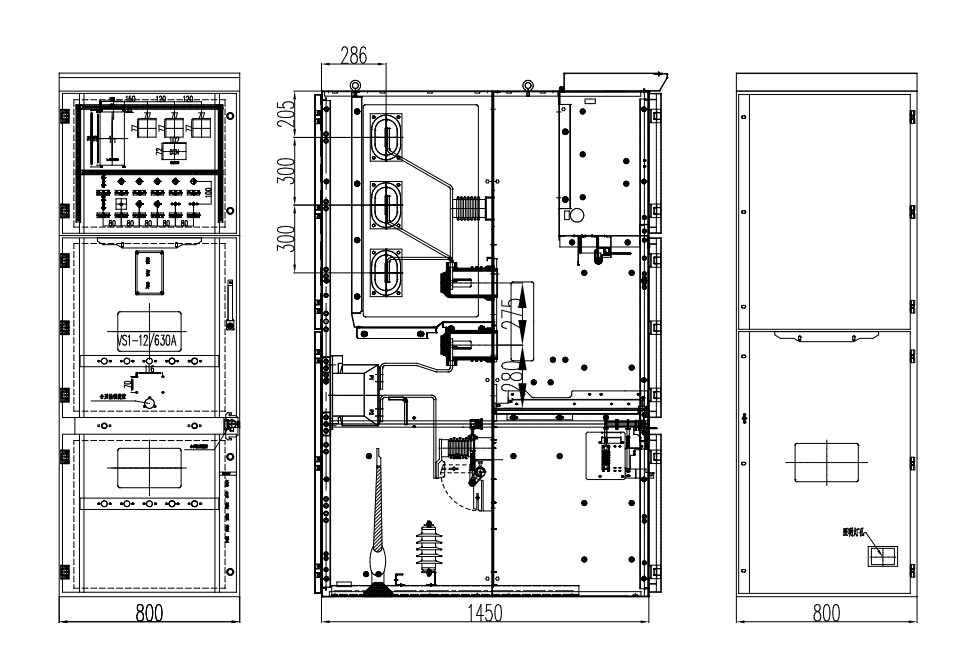

Сыртқы өлшем

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: 6кВ Kyn28 коммутациялық құрылғысының дәстүрлі бекітілген тарату құрылғыларымен салыстырғанда негізгі артықшылықтары қандай?

A: Дәстүрлі бекітілген тарату құрылғыларымен салыстырғанда, Usune KYN28-6KV ең үлкен артықшылығы оның алынбалы дизайны болып табылады. Ажыратқыш арбаны өз бетінше жылжытуға болады, бұл жұмыс кезінде бүкіл шкафты өшіру қажеттілігін болдырмайды. техникалық қызмет көрсету, электр қуатының үзілуінің әсерін айтарлықтай азайту. Бір мезгілде оның металл-брондалған бөлімдері құрылымы мен кешенді бес сенімді блоктау жүйесі күшейтілген қауіпсіздікті ұсынады. Модульдік дизайн жеңілдетеді кеңейту және жүйені біріктіру, қуатты таратудың күрделі қажеттіліктеріне бейімделу және нәтижесінде жалпы көрсеткіштің төмендеуі өмірлік циклге техникалық қызмет көрсету шығындары.

2-сұрақ: Бұл коммутациялық құрылғыны биіктікте немесе ерекше орталарға бейімдеуге бола ма? Баптау циклі дегеніміз не?

A: Иә. 1000 м-ден жоғары биіктіктегі орталар үшін Usune оқшаулау дизайны мен компоненттерді таңдауды оңтайландырады. үшін коррозиялық, жоғары ылғалдылық және шаңды орталар сияқты арнайы орталар, реттелетін шешімдер, мысалы коррозияға қарсы жабындар, күшейтілген тығыздау және шаң өткізбейтін тосқауылдар қамтамасыз етілуі мүмкін. Стандарт үшін өндірістік цикл теңшелген өнімдер теңшеудің күрделілігіне және тапсырыс санына байланысты шамамен 15-20 күнді құрайды.

3-сұрақ: Өндіруші ретінде Usune қандай сатудан кейінгі және техникалық қолдау қызметтерін ұсынады?

A: Бастапқы зауыт ретінде Usune өмірлік циклдің толық қызметтерін ұсынады: алдын ала сатуға шешім дизайны, параметр кіреді таңдау және техникалық кеңес беру; сатуды бақылау өндіріс барысын бақылауды және зауыттық тестілеуді қамтиды ынтымақтастық; сатудан кейін тегін орнату және іске қосу, операторды оқыту, жабдыққа 1 жылдық кепілдік, өмір бойы қосалқы бөлшектермен қамтамасыз ету және техникалық қызмет көрсету қызметтері және техникалық қажеттіліктерге 24 сағат бойы жаһандық жауап беру жабдықтың тұрақты жұмысы.
