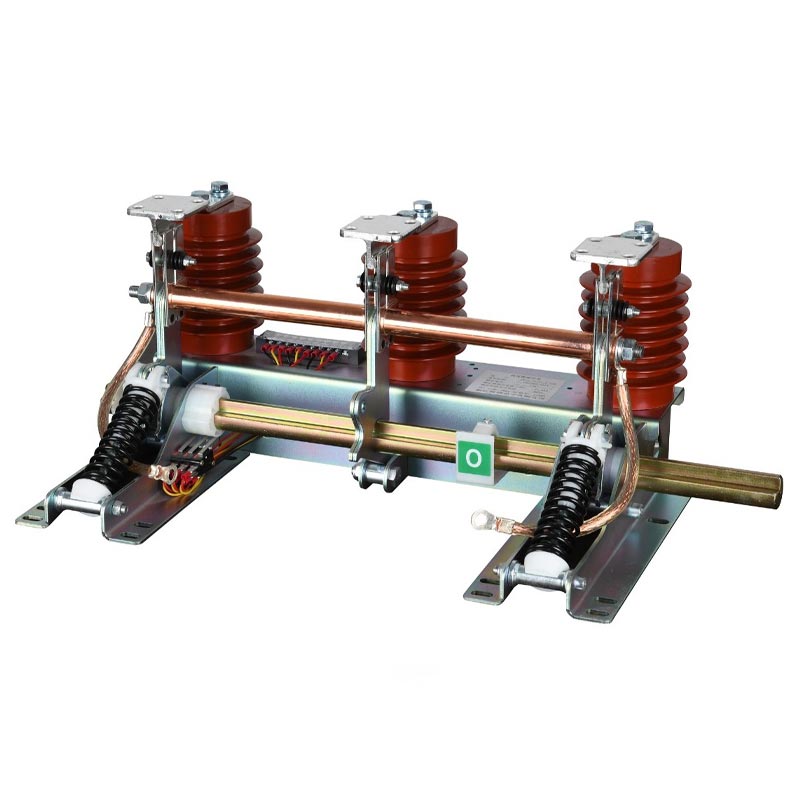

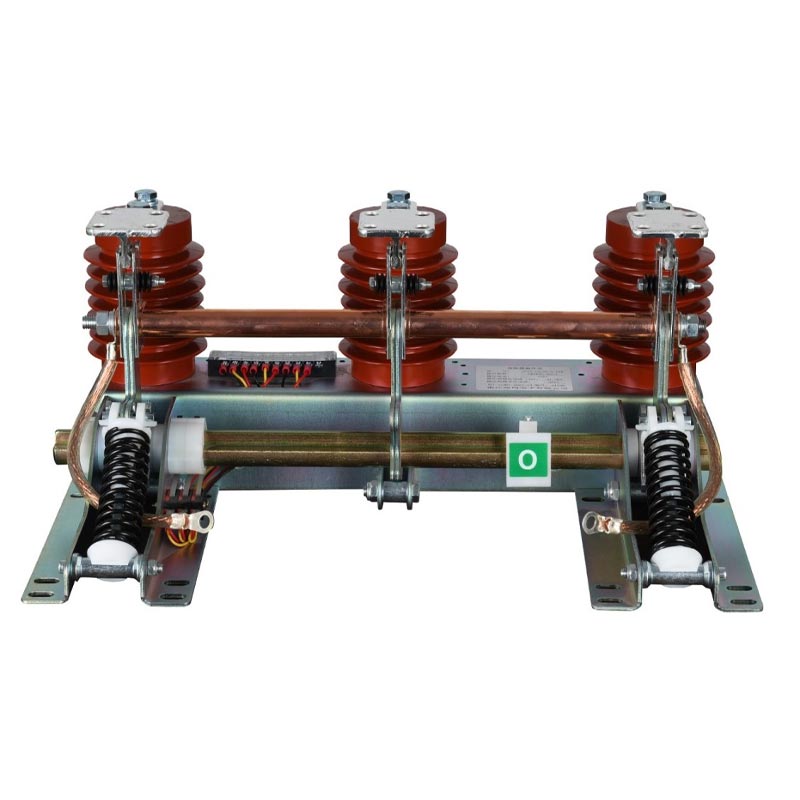

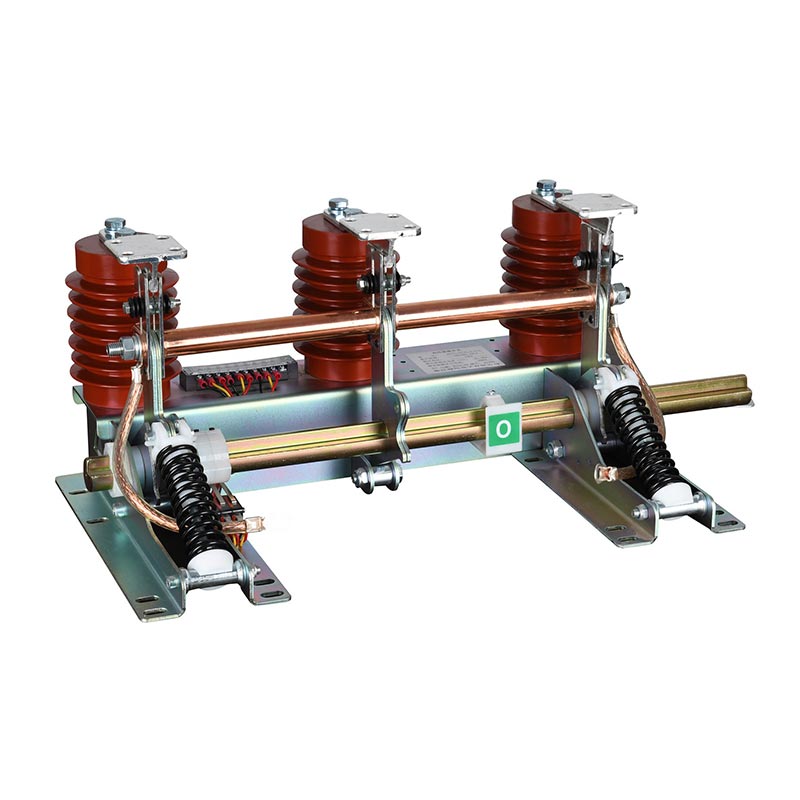

Жерге қосқыш Jn15

Usune жерлендіру қосқышы Jn15 12 кВ және 50 Гц төмен айнымалы ток қуат жүйелеріне жарамды. Схема үшін арнайы әзірленген Қауіпсіз жерге тұйықтау кезінде оны жерге тұйықтау кезінде маңызды қорғанысты қамтамасыз ету үшін әртүрлі жоғары вольтты тарату құрылғыларымен пайдалануға болады жабдыққа техникалық қызмет көрсету немесе электр қуатын өшіру. Қалдық кернеуді сенімді түрде босату және қысқа тұйықталу токтарына төтеп беру арқылы, ол техникалық қызмет көрсететін персоналдың және электр жабдықтарының қауіпсіздігін қамтамасыз етеді.

Кәсіби өндіруші ретінде Usune өнімдерінің сериясы тұрақты жұмыс істеуге мүмкіндік беретін ықшам және берік құрылымға ие. ылғалдылығы жоғары, шаң деңгейі жоғары және орташа ластануы бар қатал ішкі орталарда. Ол толығымен сәйкес келеді GB1985-89 және халықаралық IEC129 стандарттары өнімнің үйлесімділігін және жаһандық қолданылуын қамтамасыз етеді.

Негізгі техникалық параметрлер

Өнімнің негізгі артықшылықтары

1. Қауіпсіз және сенімді

Жерге қосқыш Jn15 дұрыс жұмыс істемеу үшін дәл механикалық блоктау механизмімен жабдықталған (мысалы, қуатталған жағдайларда жабу); қабілетті қысқа тұйықталуға тамаша төзімділік қабілетіне ие 31,5кА/4с қысқа мерзімді токқа және 80кА ең жоғары токқа төтеп бере отырып, құрылымның тұтастығын сақтай отырып ақаулық оқиғасы; жоғары сапалы оқшаулау компоненттері жоғары оқшаулау беріктігін ұсынады, ылғалға төзімді және ластануға төзімді және ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді.

2. Ықшам және пайдалану оңай

Оңтайландырылған ықшам құрылым әртүрлі жоғары вольтты тарату құрылғыларында икемді орнатуға мүмкіндік береді (мысалы, KYN28 және HXGN түрлері); анық күй индикаторлары және құралсыз кіру порттары ыңғайлы жұмыс пен техникалық қызмет көрсетуді жеңілдетеді; жылжымалы бөлшектер коррозияға төзімді материалдардан жасалған және дәл майланған, үздіксіз жұмыс істеуді қамтамасыз етеді 2000 цикл.

3. Кең қолданбалылық және стандартты сәйкестік

Jn15 жерге қосу қосқышы 6,6–12 кВ жүйелермен үйлесімді және барлық негізгі жоғары вольтты құрылғылармен сәйкестендірілуі мүмкін. коммутациялық құрылғы. Ол GB1985-89 және IEC129 стандарттарына толығымен сәйкес келеді, бұл оны әртүрлі жобалар үшін де қолайлы етеді. ел ішінде және халықаралық деңгейде. Ол -10℃ аралығындағы температурадағы ішкі ортада сенімді жұмыс істей алады +40℃ дейін, биіктіктер ≤1000м, ылғалдылық 95% және ластану деңгейі II класс.

4. Зауыттық сапаны қамтамасыз ету

Жерге қосқыш Jn15 автоматтандырылған өндірістік желілерді және қатаң талаптарды қолдана отырып, Usune компаниясының озық зауытында жасалған. сапа сынағы. Әрбір өнім зауыттан шығар алдында динамикалық, статикалық және оқшаулау сынақтарынан өтеді. А кәсіби R&D тобы нақты кернеуге, токқа немесе орнатуға негізделген теңшелген конфигурацияларды ұсына алады талаптар.

Нақты әлемдегі қолдану жағдайы: Қалалық коммерциялық кешеннің электр қуатын тарату жобасы

1. Жоба туралы ақпарат

Шығыс Қытайдағы 320 000㎡ коммерциялық кешен қауіпсіз және сенімді 10кВ электр тарату жүйесін, соның ішінде сегіз KYN28A-12 типті жоғары вольтты қосқыш бөлмелері. Техникалық қызмет көрсету қауіпсіздігін қамтамасыз ету үшін тұрақты жерге қосқыштар қажет және жүйені қорғау.

2. Шешім және іске асыру

Мердігер барлық кіріс және шығыс желілерге сәйкес келетін Usune Grounding Switch Jn15 (барлығы 64 бірлік) таңдады. және PT шкафтары. Орнату механикалық және электрлік қол жеткізіп, стандартты процедураларға сәйкес жүзеге асырылды коммутациялық құрылғымен блоктау. Іске қосу, пайдалану, блоктау және қысқа тұйықталуға төзімділік сынағы барлығы дизайнға және ұлттық стандарттарға сәйкес келеді.

3. Жобаның жетістіктері

- Пайдалану қауіпсіздігі: 3 жылдан астам ақаусыз жұмыс істейді, 18 техникалық қызмет көрсету циклін ешбір ақаусыз аяқтайды. электр қауіпсіздігінің қауіптері.
- Жүйе тұрақтылығы: 3 қысқа тұйықталу ақауларына жабдыққа зақым келтірместен сәтті төтеп берді, электр қуатының үзілуін қысқартты қалпына келтіру уақыты.
- Тиімді техникалық қызмет көрсету: күй индикаторларын және ыңғайлы жұмысты тазалау, техникалық қызмет көрсетуді жерге қосу уақытын қысқарту шамамен 40%.
- Тұтынушының кері байланысы: «Usune JN15-12 қосқышы сенімді және пайдалану оңай, электр қуатының жалпы қауіпсіздігі үшін өте маңызды. кешен. Бұл болашақ жобалар үшін басым таңдау болады».

Негізгі техникалық параметрлер

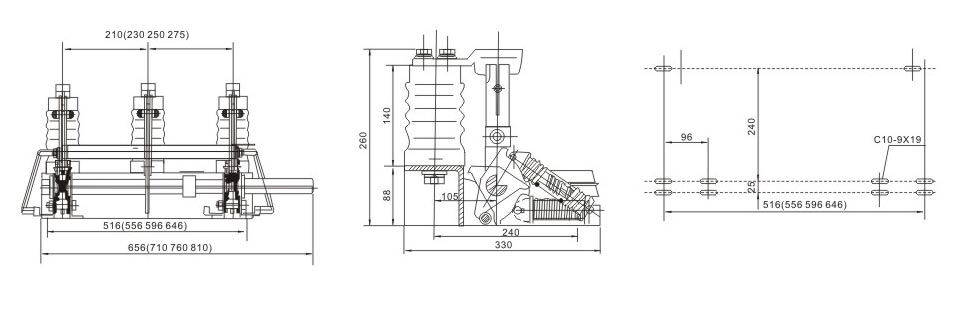

Сыртқы өлшемдер

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Жиі қойылатын сұрақтар

1-сұрақ: Usune жерлендіру қосқышы Jn15 коммутациялық құрылғылардың қандай түрлерімен үйлесімді болуы мүмкін?

A: KYN28A-12, HXGN-12, XGN2-12 және т.б. сияқты барлық негізгі ішкі жоғары вольтты тарату құрылғыларымен үйлесімді, 6,6кВ/10кВ/11кВ/12кВ жүйелер мен стандартты 150мм/165мм/210мм/250мм фазалар аралығы үшін жарамды; арнайы шкафтар болуы мүмкін Usune-ге хабарласу арқылы теңшеуге болады.

2-сұрақ: Жерге қосқыш JN15 үшін қандай техникалық қызмет көрсету қажет?

A: Ұсынылатын техникалық қызмет көрсету жоспары:
- Әр 6 ай сайын: визуалды тексеру, тозуды, коррозияны, бос қосылымдарды және блоктау жағдайларын тексеру.
- Жыл сайын: Пайдалану сынағы, ашу және жабудың тегістігін және блоктаудың дұрыстығын тексеру.
- 5 жыл сайын: өнімділік сынағы, оқшаулауды және қысқа тұйықталуға төзімділікті тексеру стандарттар.
- 2 жыл сайын: Майлауға техникалық қызмет көрсету, қызмет ету мерзімін ұзарту үшін жылжымалы бөлшектерге май жағу.

3-сұрақ: JN15-12-ні 1000 м-ден жоғары биіктікте немесе коррозиялық ортада қолдануға бола ма?

A: Стандартты үлгілер ≤1000м биіктікке, II сыныпты ластауға және коррозияға ұшырамайтын орталарға жарамды. үшін >1000 м биіктікте немесе коррозиялық (химиялық, теңіз тұзы) орталарда, Usune жақсартылған өнімдерді ұсынады, соның ішінде күшейтілген оқшаулау, коррозияға қарсы жабындар және биіктікке тәуелді детинг дизайны. Біздің техникалық топқа хабарласыңыз теңшелген шешімдер үшін.

Қорытынды

Usune JN15-12 сериялы үй ішіндегі жоғары вольтты жерге қосқыштар қауіпсіздікті, сенімділікті және әмбебапты біріктіреді, 6,6–12 кВ қуат жүйелеріне бейімделу. Олар әлемдік стандарттарға сәйкес келеді және оларды жасауда нақты жобаларда дәлелденді жерлендіруді қорғау үшін тамаша таңдау. Кәсіби қытайлық жеткізуші ретінде Usune жоғары сапалы өнімдерді ұсынады және электр қуатын бөлу, өнеркәсіп және сауда саласындағы әртүрлі жобаларға кешенді техникалық қолдау көрсету.
