Жоғары вольтты Sf6 ажыратқышы

Қытайдағы кәсіби жоғары вольтты электр жабдықтарын өндіруші Zhejiang Usune Electric Co., Ltd. LW36-110 жоғары вольтты Sf6 ажыратқышы. Бұл өнім үш фазалы айнымалы ток 50 Гц сыртқы жоғары вольтты тарату құрылғысы 110 кВ электр беру және түрлендіру жүйелерін басқару және қорғау үшін жарамды. Ол ретінде де пайдалануға болады галстук ажыратқыш және коммутациялық құрылғы жинағы.

Жоғары вольтты Sf6 ажыратқышы доғаны сөндірудің бірегей «термиялық кеңею + көмекші үрлеу» принципін қабылдайды, ұлттық және халықаралық стандарттарға сәйкес келетін CTB-1 типті серіппелі жұмыс механизмімен жабдықталған және тамаша доғаны сөндіру өнімділігі, жоғары қауіпсіздік және тұрақты жұмыс сипаттамалары бар. Сенімді адам ретінде жеткізуші, Usune жоғары сапалы, ұзаққа созылатын жоғары вольтты тарату құрылғыларын қамтамасыз етуге міндеттенеді. Оның LW36-110 SF6 тізбегі ажыратқыш электр желілері мен индустриалды парктер сияқты негізгі жобаларда кеңінен қолданылып, сенімді электрмен жабдықтауды қамтамасыз етеді инфрақұрылым құрылысына арналған.

Негізгі артықшылықтар

1. Доғаны сөндірудің жетілдірілген технологиясы

Бірегей «термиялық кеңею + көмекші үрлеу» доғаны сөндіру принципін пайдалана отырып, ол қысқа доғаны ұсынады. сөндіру уақыты, ұзақ электрлік қызмет ету мерзімі және төмен жұмыс шуы, қуат көзі тұрақтылығын тиімді жақсартады.

2. Жоғары қауіпсіздік өнімділігі

SF6 газын оқшаулағыш және доға сөндіргіш орта ретінде пайдалана отырып, ол тамаша оқшаулаумен және доғаны сөндірумен мақтана алады. өнімділігі, жану және жарылыс қаупін жояды, оны халық тығыз орналасқан аудандарға қолайлы етеді.

3. Тұрақты жұмыс механизмі

CTB-1 типті серіппелі жұмыс механизмімен жабдықталған, ол қауіпсіз және сенімді қарапайым және ықшам құрылымды ұсынады жұмысы және кедергіге қарсы күшті мүмкіндіктері.

4. Халықаралық стандарттарға сәйкестік

GB1984-2003 «Айнымалы ток жоғары вольтты ажыратқыштар» және IEC62271-100, 2001 «Жоғары вольтты тарату құрылғысы» толық сәйкес келеді. жаһандық қуаттың техникалық талаптарына жауап беретін және басқару құралдары — 100-бөлім: Жоғары вольтты ажыратқыштар жобалар.

Қолданылатын қоршаған орта жағдайлары

Жоғары вольтты Sf6 ажыратқышы сыртқы ортада пайдалануға арналған, қоршаған ортаға күшті бейімделу және әртүрлі қатал жұмыс жағдайларына жарамдылық:

1. Қоршаған орта температурасы: -30℃ ~ +40℃
2. Биіктігі: ≤3000м
3. Салыстырмалы ылғалдылық: күнделікті орташа ≤95%, айлық орташа ≤90% (25℃ кезінде)
4. Жел қысымы ≤700Па; Мұзданудың қалыңдығы ≤10мм
5. Сейсмикалық қарқындылық: көлденең үдеу ≤0,3г, тік үдеу ≤0,15г
6. Жанғыш, жарылғыш, химиялық коррозиялық немесе қатты дірілдейтін орталар болмауы керек

Өнімнің құрылымы және жұмыс принципі

1. Жалпы құрылым

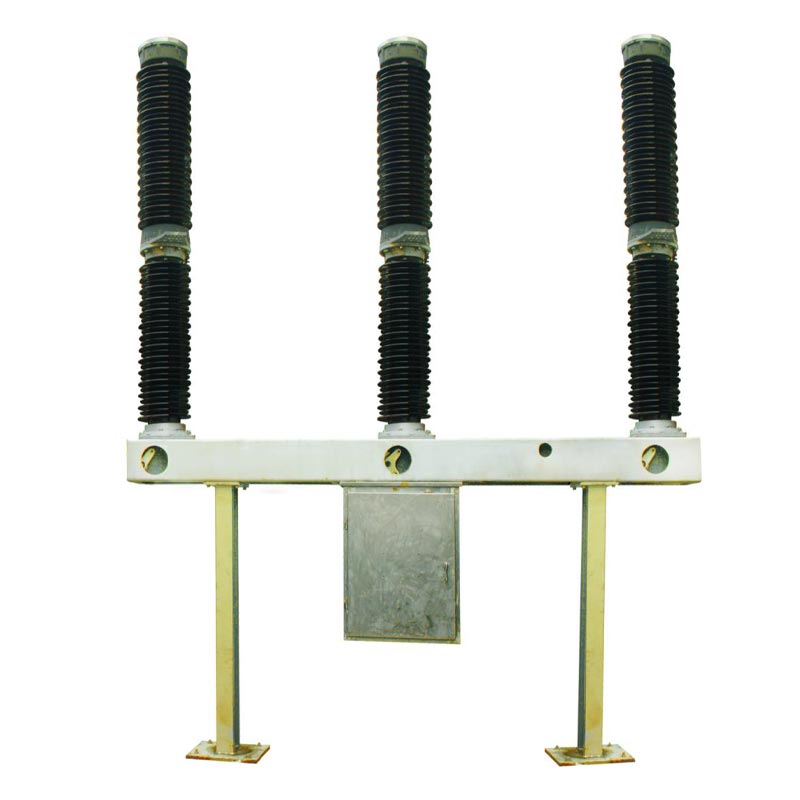

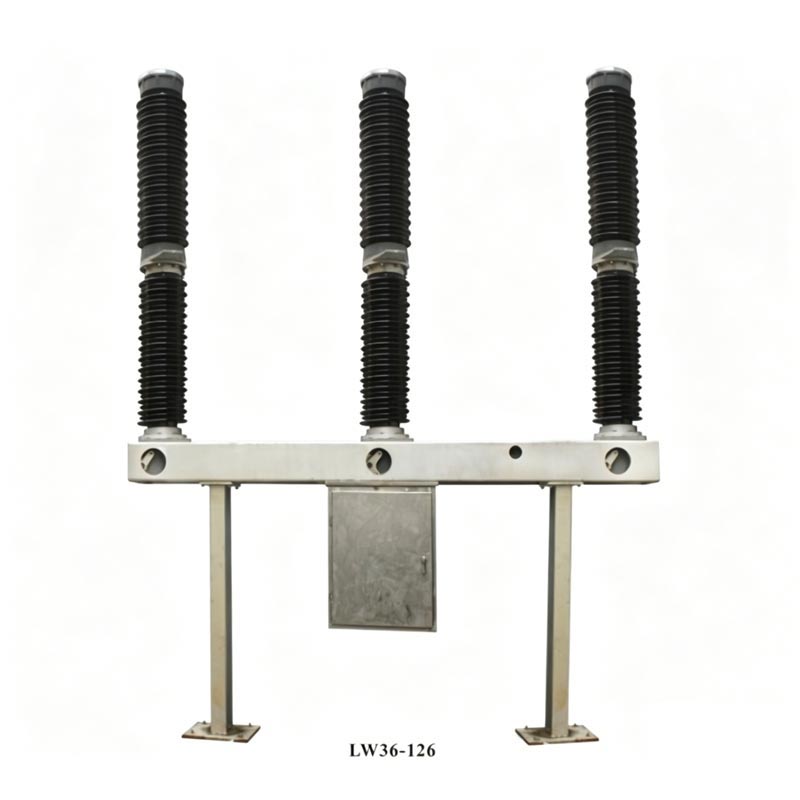

Жоғары вольтты Sf6 ажыратқышы біріктірілген өздігінен сөнетін доға сөндіретін құрылымды қабылдайды. Әрбір кезең бір бағаналы бір үзіліс (POLE) болып табылады. Әрбір автоматты ажыратқыш бір жақтауда орнатылған үш фазадан тұрады, және үш фазасы механикалық байланысқан серіппелі механизммен жұмыс істейді. Өнімнің жоғарғы жағында a доға сөндіргіш камераның фарфор төлкесі, ортаңғы бөлігінде тіреуіш фарфор төлке мен жақтау бар, және механизм қорапшасы раманың ортасынан төмен ілулі, серіппелі механизмді және электрлік корпусты қамтиды бақылау компоненттері. Раманың алдыңғы жағында SF6 газ тығыздығын реттегіш орнатылған, ол екеуінде де қолдау көрсетіледі тіректермен аяқталады.

2 Негізгі компоненттер мен функциялар

- Доғаны сөндіру блогы: өзін-өзі қуаттандыратын доғаны сөндіретін құрылымды пайдаланады. Автоматты ажыратқыш істен шыққанда цилиндр ішіндегі жоғары қысымды термиялық кеңею доғаны сөндіреді, бұл жылдам және тиімділікті қамтамасыз етеді сөндіру.
- Оқшаулағыш құрылғыны қолдау: доға сөндіргіш камераның оқшаулағышын қолдайды және жерге оқшаулауды қамтамасыз етеді. қуатталған компоненттер; оқшаулағыш штанга оқшаулау қауіпсіздігін қамтамасыз ете отырып, жұмыс білігі мен тоқтатқыш штанганы байланыстырады.
- Адсорбент: доға сөндіргіш камераның жоғарғы қақпағының ішіне орнатылады, ол SF6 газын құрғақ ұстайды және сіңіреді. доғаның ыдырауы нәтижесінде пайда болатын ыдырау газдары. Оны жөндеу кезінде ауыстыру қажет.
- Ағып кетудің алдын алу құрылымы: статикалық тығыздағыш (O-сақина + тығыздағыш) және динамикалық тығыздауыш комбинациясын пайдаланады (серіппелі сығымдау тығыздағышы), ≤0,5% жылдық SF6 газ ағу жылдамдығына қол жеткізу. - Серіппелі механизм: қосады жылдам әрекет жылдамдығымен ашу, жабу және қайта жабу операциялары (жабу уақыты ≤145мс, ашылу уақыты ≤60мс), тұрақты өнімділігін және қолмен және электр энергиясын сақтауды қолдайды.

3. Жұмыс принципі

- Жабылатын позиция: Жүйе тогы терминалдар арқылы өтеді, стационарлық контактілі тірек штангасы, стационарлық негізгі контакт, жылжымалы негізгі контакт, цилиндр, аралық контакт және аралық фланец арқылы тізбекті құрайды. терминалдар.
- Ашу операциясы: Жұмыс механизмінің әсерінен жұмыс білігі оқшаулағыш стерженьді, поршеньді тартады штанга, цилиндр, жылжымалы доғалық контакт және саптама төмен қарай; жылжымалы және қозғалмайтын контактілер кезінде доға пайда болады бөлек. Қозғалмалы контакт жүйесі белгілі бір орынға ауысқаннан кейін саптама ашылып, SF6 газын қысады доғаны үрлеп, ток нөлден өткенде доғаны сөндіріңіз.
- Жабу әрекеті: Жұмыс механизмі SF6 кезінде қозғалатын контактіні жабу күйіне дейін жоғары қарай жылжытады газ келесі ашуға дайындалып, цилиндрге кіреді.

Негізгі техникалық параметрлер

Usune LW36-110 SF6 автоматты ажыратқышы негізгі параметрлері жоғары көрсеткіштерге сәйкес келетін тамаша техникалық өнімділікке ие. тұрақты және тиімді жұмысын қамтамасыз ететін 110 кВ электр жүйелерінің стандарттары.

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Практикалық қолдану жағдайы

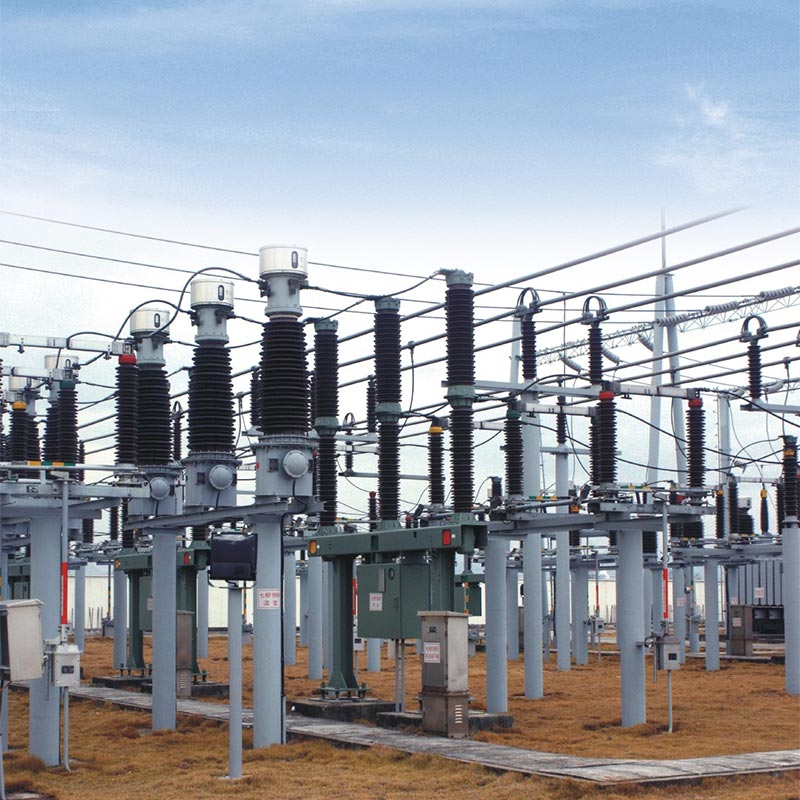

Жағдайы: Солтүстік Қытайдағы 110 кВ электр желісін жаңарту жобасы

Жоба туралы мәлімет: Солтүстік Қытайдағы 110 кВ электр желісі қуатты жақсарту үшін ескірген тарату құрылғыларын жаңартуды қажет етті. Қыстың төмен температурасы (-25℃) және қатты жел сияқты қатал орталарға тап болатын тұрақтылық пен қауіпсіздікті қамтамасыз ету қысым.

Өнімді қолдану: Жоба 20 Usune LW36-110 SF6 автоматты ажыратқыштарды таңдады. Олардың төмен температураға бейімділігі (-30℃~+40℃) және тамаша доғаны сөндіру өнімділігі тұрақсыз жұмыс мәселесін тиімді шешті. төмен температурада ескірген жабдық.

Қолдану нәтижелері: 2022 жылы пайдалануға берілген сәттен бастап жабдық төрт жыл бойы тұрақты жұмыс істеді доғаның сөндірілуі, газдың ағуы немесе басқа ақаулар. Жылдық электрмен жабдықтау сенімділігі көрсеткіші өсті 0,8%, аудан тұрғындары мен өнеркәсіптік кәсіпорындарды қалыпты электрмен қамтамасыз ету тиімді.

Жиі қойылатын сұрақтар

1-сұрақ: Usune LW36-110 жоғары вольтты SF6 ажыратқышының қызмет ету мерзімі қандай және техникалық қызмет көрсету қандай операция кезінде қажет?

A1: Өнімнің механикалық қызмет ету мерзімі 6000 цикл және қалыпты жағдайда 12 жылға дейін үздіксіз жұмыс істеу мерзімі техникалық қызмет көрсету. Күнделікті техникалық қызмет көрсету апта сайынғы визуалды тексерулерді қамтиды (оқшаулағыштың тұтастығы, SF6 газ қысымы және т.б.) және жыл сайынғы техникалық қызмет көрсету 3 жыл сайын (изоляторды тазалау, негізгі тізбектің кедергісін өлшеу және т.б.). Майор техникалық қызмет көрсету шарттары орындалған кезде күрделі жөндеу қажет (мысалы, 12 жыл үздіксіз жұмыс, 2000 номиналды ток үзілістер және т.б.). Өндіруші Usune қамтамасыз ету үшін кәсіби техникалық қызмет көрсету бойынша нұсқаулықты және қосалқы бөлшектерді қамтамасыз етеді жабдықтың ұзақ мерзімді тұрақты жұмысы.

2-сұрақ: Егер автоматты ажыратқышта SF6 газы ағып кетсе, не істеу керек және қандай да бір қауіпсіздік қауіптері бар ма?

A2: Бұл өнім жыл сайынғы ағып кету жылдамдығы бар қос ағып кетпейтін құрылымды (статикалық тығыздау + динамикалық тығыздау) қабылдайды ≤0,5%, ұлттық стандарттан әлдеқайда төмен. Егер ағып кету анықталса, ағып кету нүктесін SF6 газының ағуы арқылы анықтауға болады детектор. Қуат өшірілгеннен кейін тығыздағышты немесе сақинаны ауыстыруға болады. SF6 газы улы емес және жанғыш емес, бірақ шамадан тыс ағып кету жабдықтың оқшаулауына және доғаны сөндіруге әсер етуі мүмкін. Өнім жабдықталған SF6 газ тығыздығын реттегішімен; қысым дабыл мәнінен (0,45±0,03МПа) төмен болғанда дабыл береді және құлыптайды қысым құлыптау қысымынан (0,40±0,03МПа) төмен болғанда жұмыс істейді, осылайша қауіпсіздік тәуекелдерін болдырмайды.
