Күкіртті гексафторидті ажыратқыш 126 кв

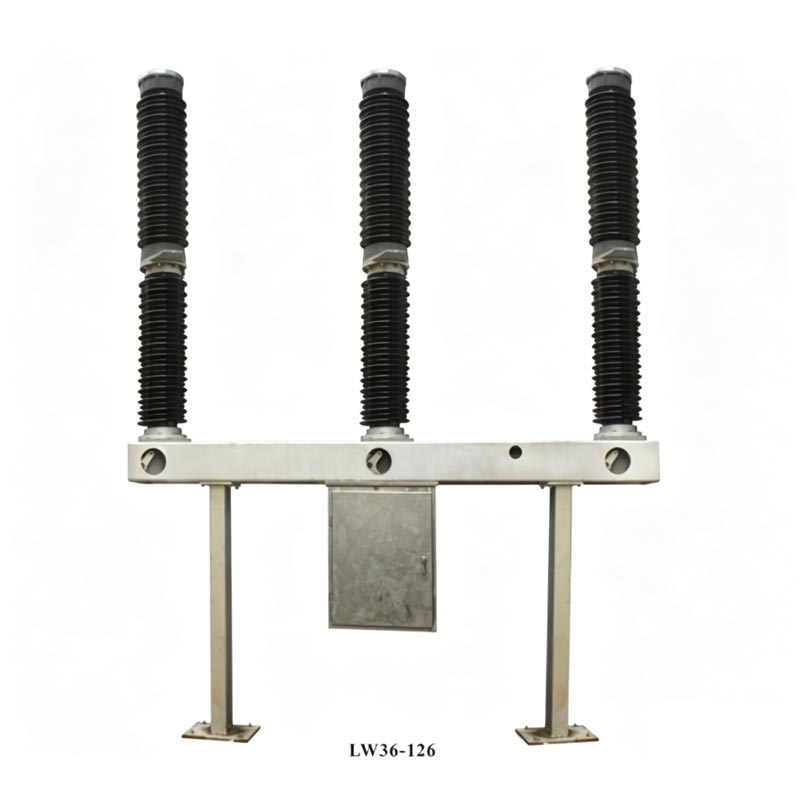

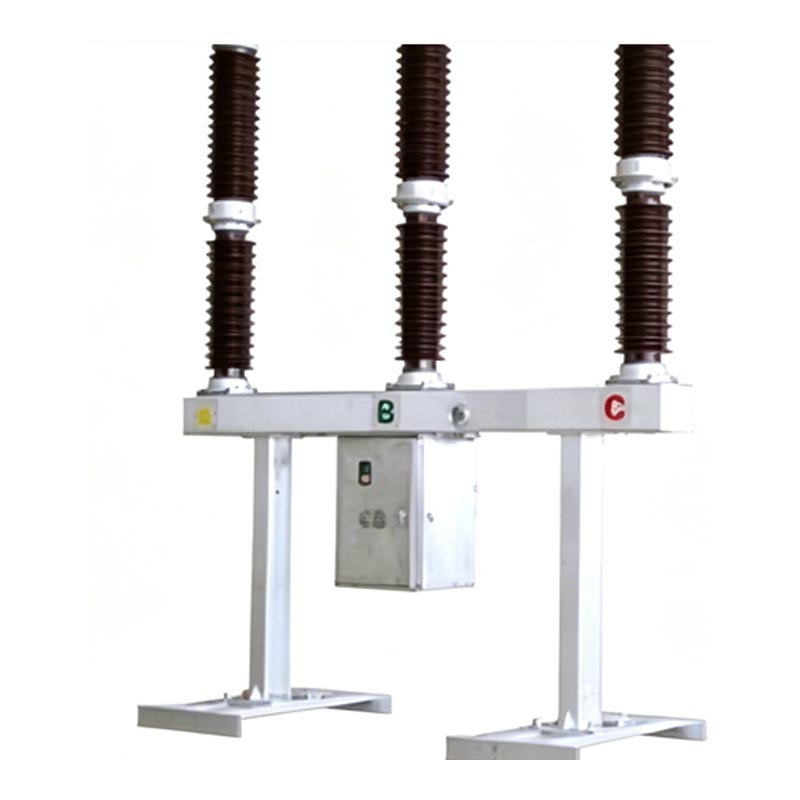

Usune LW36-110 күкіртті гексафторидті сөндіргіш 126 кВ - бұл басқару және қорғауға арналған негізгі құрылғы. 110 кВ беру және түрлендіру жүйелері, сондай-ақ ажыратқыш және коммутациялық жабдық ретінде пайдалануға болады топ. Өнім біріктірілген өздігінен қуаттандырылған доға сөндіргіш құрылымды қабылдайды, оның әрбір фазасы бір тірек ретінде, бір үзіліс бірлігі. Барлық үш фаза серіппе арқылы механикалық байланысқа қол жеткізе отырып, бір жақтауға орнатылады жұмыс механизмі. Өнімнің үстіңгі жағында доға сөндіргіш камераның фарфор төлкесі, ортаңғы бөлігі бар тірек фарфор втулкасы мен жақтауын қамтиды, ал электрлік басқару компоненттерін қамтитын механизм қорабы бар жақтаудың астында ілулі, нәтижесінде ықшам құрылым және ыңғайлы жұмыс.

Негізгі артықшылықтар

1. Авторлық сәйкестік

GB1984-2003 «Айнымалы ток жоғары вольтты ажыратқыштар» және IEC62271-100:2001 «Жоғары кернеу» қытай стандарттарына сәйкес келеді. Тарату құрылғылары және басқару құрылғылары - 100-бөлім: Жоғары вольтты ажыратқыштар» және зауыттың қатаң сынақтарынан өтті және өнімнің сәйкестігі мен сенімділігін қамтамасыз ету үшін сертификаттау.

2. Жоғары өнімділік

«Термиялық кеңею + көмекші үрлеу» доғаны сөндіру принципін пайдаланады, нәтижесінде доға қысқа болады. сөндіру уақыты, ұзақ электрлік қызмет ету мерзімі және төмен жұмыс шуы; тамаша оқшаулауы және доғасы бар SF6 газын пайдаланады орта ретіндегі өрт сөндіру қасиеттері, жану және жарылыс қаупін жою, оны пайдалану үшін қолайлы ету халық тығыз орналасқан аудандар.

3. Сенімді дәлелдер

Серіппелі механизмнің механикалық қызмет ету мерзімі 6000 циклге дейін, SF6 газының жылдық ағу жылдамдығы ≤0,5%, және негізгі тізбек кедергісі ≤80μΩ. Толық техникалық параметрлер мен сынақ деректері өнімнің тұрақтылығын растайды.

4. Күшті бейімделгіштік

Қоршаған орта температурасының диапазоны -30 ℃ мен + 40 ℃ және биіктігі бар қатал сыртқы орталарға кеңінен бейімделеді. ≤3000 метр. Желге, мұзға және жер сілкінісіне күшті қарсылық, әртүрлі энергетикалық жоба сценарийлерінің қажеттіліктерін қанағаттандыру.

Негізгі техникалық параметрлер

Күкіртті гексафторидті ажыратқыш 126 кВ негізгі параметрлері бар тамаша электрлік өнімділікке ие. күрделі энергетикалық жүйелерде тұрақты жұмысты қамтамасыз ететін 126 кВ энергетикалық жабдықтың жоғары стандарттарына сәйкес келеді. Негізгі өзегі параметрлері келесідей:

Өнімнің жалпы құрылымы

Күкіртті гексафторидті сөндіргіш 126 кВ үш фазадан тұрады, олардың әрқайсысы өздігінен қуаттандырғышпен жабдықталған. доға сөндіргіш камера, тірек оқшаулағыш құрылғы, адсорбент және герметикалық құрылым. Статикалық тығыздауды қолдану О-сақиналар мен тығыздағыш, ал динамикалық тығыздау серіппелі сығымдауды пайдаланады, бұл тамаша герметикалықты қамтамасыз етеді. The беріліс бөлігі бір полюсті автоматты ажыратқышты және жұмыс механизмін қосады, тиімді таратады жұмыс күші; серіппелі жұмыс механизмі қолмен, электр энергиясын қамтамасыз ететін кіріктірілген механизм қорабы бар икемді және сенімді жұмысты ұсынатын сақтау және қайта жабу функциялары.

Өнімнің жұмыс істеу принципі

1. Жабылатын күй: Жүйе тогы терминалдар, стационарлық контактілер, қозғалатын контактілер, цилиндрлер, және аралық контактілер, қалыпты қуат беруді қамтамасыз етеді.
2. Тығыздау жұмысы: Жұмыс механизмінің әсерінен қозғалатын контакт төмен қарай жылжиды және қозғалатын және қозғалмайтын контактілер бөлінген кездегі электр доғасы; цилиндрдегі сығылған SF6 газы доғаны үрлейді саптама арқылы өтеді, ал ток нөлді кесіп өткенде доға сөнеді.
3. SF6 газ жүйесі: біріктірілген SF6 тығыздық өлшегішімен және температура компенсациясы бар контроллермен жабдықталған, ол нақты уақыт режимінде газ қысымын бақылай алады. Қысым тым төмен болған кезде дабыл іске қосылады және механизм жұмыс істейді механикалық зақымдануды болдырмау үшін құлыпталады.

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Қолдану жағдайы

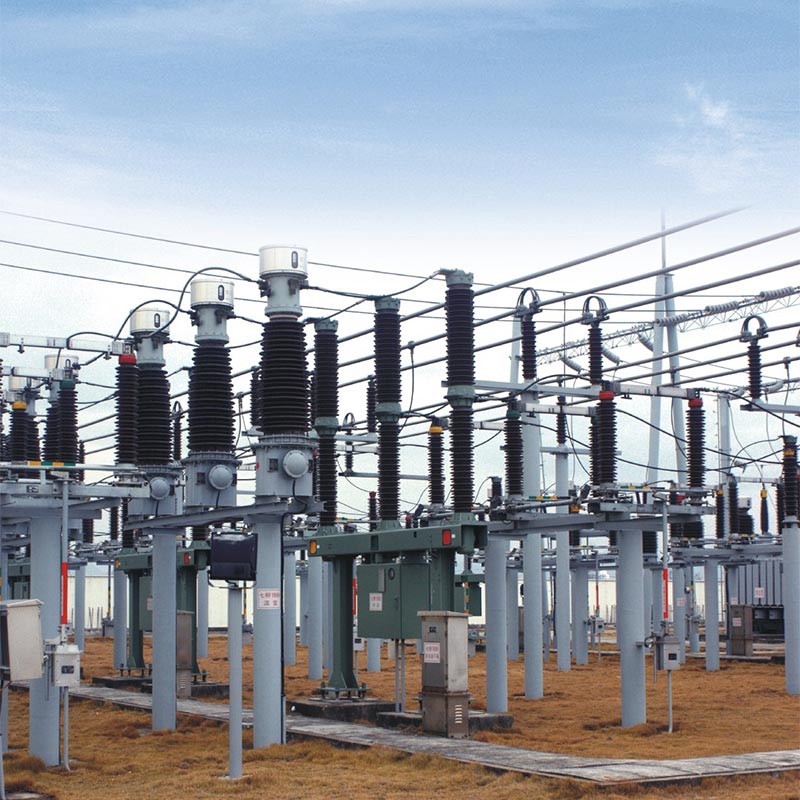

2024 жылы Usune LW36-110 күкіртті гексафторидті ажыратқыш 126кВ 110кВ кілтке сәтті қолданылды. Солтүстік Қытайдағы трансмиссия және трансформация жобасы. Бұл жоба жеткіліксіздік мәселесін шешуге бағытталған ауылдық және қала маңындағы елді мекендерді электрмен жабдықтау қуаты. Жоба алаңында үлкен температура айырмашылығы бар (-25℃ дейін +38℃) және жиі құмды дауылдар қоршаған ортаға бейімделу мен сенімділікке өте жоғары талаптар қояды. энергетикалық жабдық.

Осы жоба үшін тағайындалған жеткізуші ретінде Usune 28 LW36-110 автоматты ажыратқышты қамтамасыз етті. Зауыт жіберді монтаждау, іске қосу және сынақтық пайдалану бойынша жұмыс орнында басшылықты қамтамасыз ететін кәсіби техниктер. Кейін сегіз ай тұрақты жұмыс істегенде, өнім нөлдік ақауларға қол жеткізді, SF6 газдың ағу жылдамдығы белгіленген деңгейден әлдеқайда төмен. стандартты талаптар (нақты сынақ ≤0,3%) және ашу және жабу реакциясының жылдамдығы жоба дизайнына толығымен сәйкес келді стандарттар. Жоба іске қосылғаннан кейін ол жергілікті электр желісінің тұрақтылығын тиімді түрде жақсартты, жабдықтың істен шығуынан туындаған электр қуатының үзілуін азайтып, жоба иесі мен жергілікті тұрғындардың жоғары бағасын алды қоршаған ортаға тамаша бейімделу қабілетін және сенімді жұмыс өнімділігін толығымен тексеретін қуат бөлімі Нақты жұмыс жағдайында 126кВ SF6 ажыратқышы.

Жиі қойылатын сұрақтар

1-сұрақ: 126кВ күкіртті гексафторидті сөндіргіштің қызмет ету мерзімі қандай және кілті қандай техникалық қызмет көрсету нүктелері?

A1: Өнімнің механикалық қызмет ету мерзімі - 6000 цикл және ұсынылатын үздіксіз жұмыс мерзімі - 12 жыл. Кілт техникалық қызмет көрсету пункттері: Апталық жоспарлы тексерулер (оқшаулағыштың тұтастығы, SF6 газ қысымы және т.б.); жылдық техникалық қызмет көрсету әр 3 жыл сайын (изоляторларды тазалау, негізгі тізбектің кедергісін өлшеу және т.б.); өнім жеткенде техникалық қызмет көрсету шарттары (мысалы, 20 толық қуатты қысқа тұйықталу үзілістері), доғалық контактілер, адсорбент және тығыздағыш сақиналар ауыстыру қажет. Өндіруші техникалық қызмет көрсету бойынша нұсқаулықты қамтамасыз ету үшін кәсіби персоналды жібереді.

2-сұрақ: Usune LW36-110 автоматты ажыратқышын биік таулы және аязды аймақтарда қолдануға бола ма? Ең қолайлысы қандай биіктік?

A2: Иә. Бұл өнім қатты сыртқы орталар үшін арнайы жасалған, жоғары бейімделу қабілеті бар биіктікте және төмен температурада. Ол 3000 метрге дейінгі биіктікке жарамды және төмен температураға төтеп бере алады -30℃, Батыс Қытай сияқты биік таулы және аязды аймақтардың қажеттіліктерін толығымен қанағаттандырады. Сонымен қатар, механизм қорабында жаңбыр, қар және қатты суық кезінде ылғал мен мұздан қорғауды қамтамасыз ететін кіріктірілген жылытқышы бар тұрақты жұмыс істеуді қамтамасыз ететін маусымдар.

Жеткізуші және сатудан кейінгі қызмет көрсету

Zhejiang Usune Electric Co., Ltd., Қытайдағы жоғары вольтты электр жабдықтарын кәсіби өндіруші ретінде, толық өндірістік желіге және қатаң сапаны бақылау жүйесіне ие. Зауыт озық қондырғылармен жабдықталған сынақ жабдықтары, және әрбір өнім бұрын вакуумдау, газ толтыру және механикалық өнімділік сынақтарынан өтеді өнім сапасын қамтамасыз ету үшін зауыттан шығу. Сенімді жеткізуші ретінде Usune сатылымнан кейінгі бір терезе қызметін ұсынады, орнында орнату бойынша нұсқаулықты, іске қосуды, техникалық қызмет көрсетуді үйретуді және қосалқы бөлшектерді жеткізуді қоса алғанда. Кәсіби маман техникалық топ жабдықтың ұзақ мерзімді тұрақты жұмысын қамтамасыз ете отырып, пайдаланушының қажеттіліктеріне жедел жауап береді.
