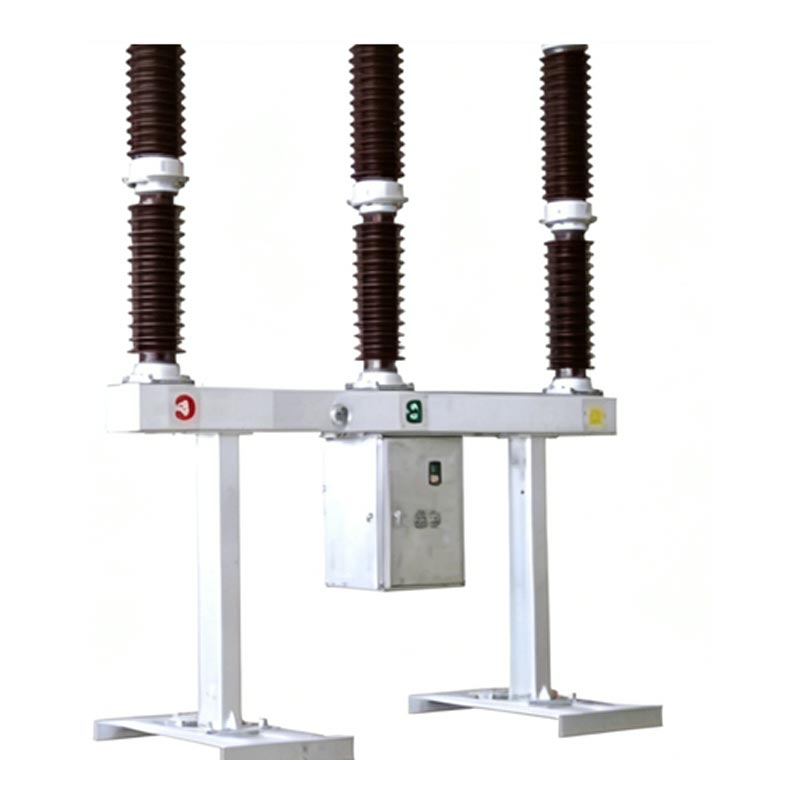

Қосалқы станцияға арналған Usune LW36-110 жоғары вольтты ажыратқыш ажыратқышы дербес әзірленген негізгі қуат жабдығы болып табылады. және Қытайдың жоғары вольтты тарату құрылғыларының жетекші өндірушісі Zhejiang Usune Electric Co., Ltd. өнеркәсіп. Бұл үш фазалы айнымалы ток 50 Гц сыртқы жоғары вольтты тарату құрылғысы негізінен басқару және қорғау үшін қолданылады. 110кВ электр беру және түрлендіру жүйелері, сонымен қатар контактілі ажыратқыш ретінде және коммутациялық құрылғыларды жинақтауды қажет ететін қолданбалар. Өнімдер Usune кәсіпқой зауытында біріктіріліп шығарылады ҒЗТКЖ, өндіру және сынау, зауыттан шықпас бұрын әрбір өнімнің қатаң сапа стандарттарына сай болуын қамтамасыз ету.
Өнімнің сенімділігі мен үйлесімділігіне кепілдік беру үшін Usune LW36-110 жоғары вольтты ажыратқыш қосқышы Қосалқы станция GB1984-2003 «Айнымалы ток жоғары вольтты ажыратқыштар» стандартына толығымен сәйкес келеді және келесі талаптарға жауап береді. Халықаралық электротехникалық комиссияның (IEC) стандарты IEC62271-100:2001 «Жоғары вольтты тарату құрылғылары және басқару құрылғылары - 100-бөлім: Жоғары вольтты ажыратқыштар». Кәсіби жеткізуші ретінде Usune қатаң сапа жүйесінен өтті сертификаттау, және оның зауыты қамтамасыз ету үшін озық өндірістік және сынақ жабдықтармен жабдықталған әрбір өнімнің өнімділігі салалық стандарттарға сәйкес келеді немесе асып түседі.
Бірегей «жылулық кеңею + көмекші» доғаны сөндіру принципін қолдана отырып, ол тамаша сынғыштығымен мақтана алады. өнімділік, қысқа доға уақыты, ұзақ электрлік қызмет ету және төмен жұмыс шуы, қуат қауіпсіздігін тиімді қамтамасыз етеді тор жұмысы.
Оқшаулағыш және доға сөндіргіш ретінде тамаша оқшаулау және доға сөндіргіш қасиеттері бар SF6 газын пайдаланады. орта, жану немесе жарылыс қаупі жоқ, оны халық тығыз орналасқан аудандарға және әртүрлі күрделі қосалқы станция орталары.
Қарапайым және ықшам құрылымы, тұрақты жұмысы бар CTB-1 типті серіппелі жұмыс механизмімен жабдықталған, жоғары қауіпсіздік пен сенімділік, сондай-ақ техникалық қызмет көрсету мен істен шығу жиілігін азайту.
Әртүрлі экологиялық көрсеткіштерді қатаң сақтай отырып, қатал ортада тұрақты жұмыс істей алады, әртүрлі аймақтардағы ұзақ мерзімді тұрақты жұмыс.
1. Номиналды кернеу: 110кВ; Номиналды жиілік: 50Гц; Номиналды ток: 3150A
2. Номиналды қысқа тұйықталу тогы: 40кА; Номиналды қысқа тұйықталу тогы (Шың): 100кА
3. SF6 номиналды газ қысымы (20℃): 0,5МПа; Жылдық ағып кету деңгейі: ≤0,5%
4. Механикалық қызмет ету мерзімі: 6000 цикл; Ашылу уақыты: ≤60мс; Жабу уақыты: ≤145мс
5. Қоршаған ортаның температура диапазоны: -30℃～+40℃; Биіктігі: ≤3000м

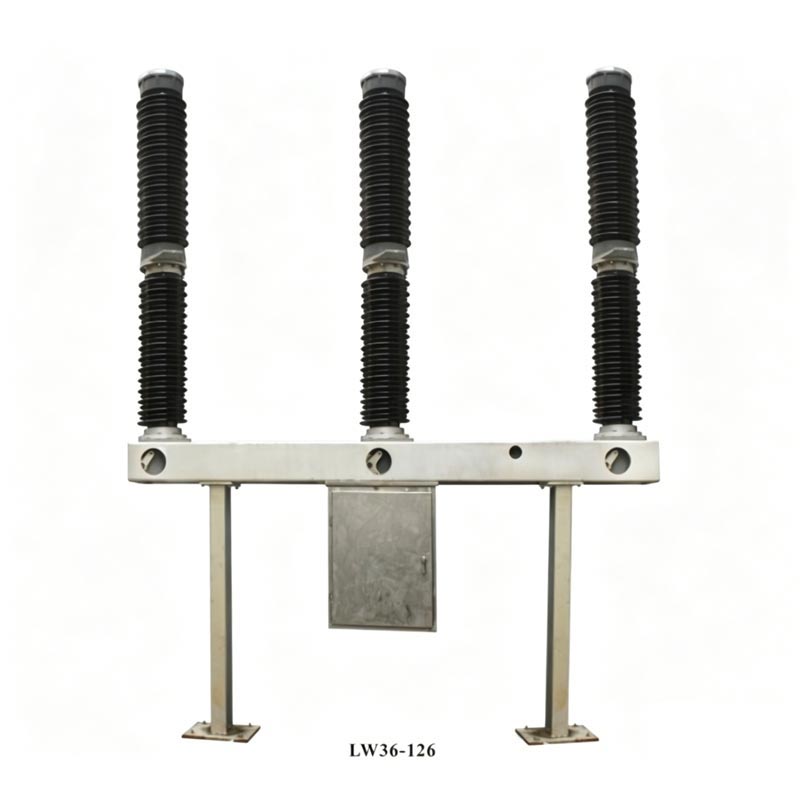

Қосалқы станцияға арналған жоғары вольтты ажыратқыш қосқышы біріктірілген өздігінен қуаттандырылған доға сөндіргіш камераны қабылдайды. құрылымы, әрбір фазасы бір тірек бір үзіліс (POLE) болып табылады. Әрбір автоматты ажыратқыш үш фазадан тұрады, бір рамаға орнатылған, серіппелі механизммен басқарылатын, үш фазасы механикалық байланысқан. Жоғарғы жағы өнімнің доға сөндіргіш камерасының фарфор төлкесі бар, ортаңғы бөлігінде тірек фарфоры бар втулка мен жақтау, ал механизм қорабы ортасында орналасқан және жақтаудың астында ілулі. Ол орналасқан ішкі серіппенің жұмыс механизмі және электрлік басқару элементтері. Механизмнің шығыс тартқыш шыбығы оған қосылады шатун және айналмалы тұтқа. SF6 газ тығыздығы реттегіші жақтаудың алдыңғы жағында орнатылған, ол екі шетінен тіректер арқылы бекітіледі.
Жүйе тогы терминалдар, стационарлық контактілі тірек штангасы, стационарлық негізгі контакт, қозғалатын магистраль арқылы өтеді контактіні, цилиндрді, аралық контактіні және аралық фланецті, содан кейін жүйемен тізбекті құрайды. терминалдар.
Жетектің әсерінен жұмыс білігі оқшаулағыш тартқыш штанганы, поршеньдік штанганы, цилиндрді, қозғалатын доғаны тартады. жанасыңыз және саптаманы төмен қарай біріктіріңіз. Доға жылжымалы және қозғалмайтын контактілер бөлінген кезде пайда болады. Қашан қозғалатын контакт жүйесі төмен қарай белгілі бір орынға жылжиды, саптама ашылады және сығылған SF6 газы цилиндр саптама арқылы доға аймағына үрленеді. Ток нөлден өткенде доға сөнеді.
Жетектің әсерінен жұмыс білігі оқшауланған штангаға қосылған қозғалмалы контактіні жоғары қарай тартады жабу позициясына. Бір уақытта SF6 газы цилиндрге түседі, келесі ашу операциясына дайындалады.
SF6 тығыздық өлшегішінен (манометр мен тығыздық реттегіші біріктірілген), газбен жабдықтау клапанынан, үш фазалы клапандар және SF6 газ құбыры. Ол температура компенсациясы, дабыл және блоктау қысымынан қорғауды қамтамасыз етеді тұрақты SF6 газ қысымын қамтамасыз ету.
Механизм корпусының ішінде орналасқан ол негізгі компоненттерді қамтиды, мысалы, жұмыс қосқыштары, автоматты қосқыштар, ажыратқыштар, релелер, терминалдар, жабу катушкалары, қозғалтқыштар және жылытқыштар. Ол ауыстырып-қосқышты басқаруға, сорғыға қарсы, серіппелі энергияны сақтау, SF6 газ қысымын қорғау, жылыту және жарықтандыру функциялары.

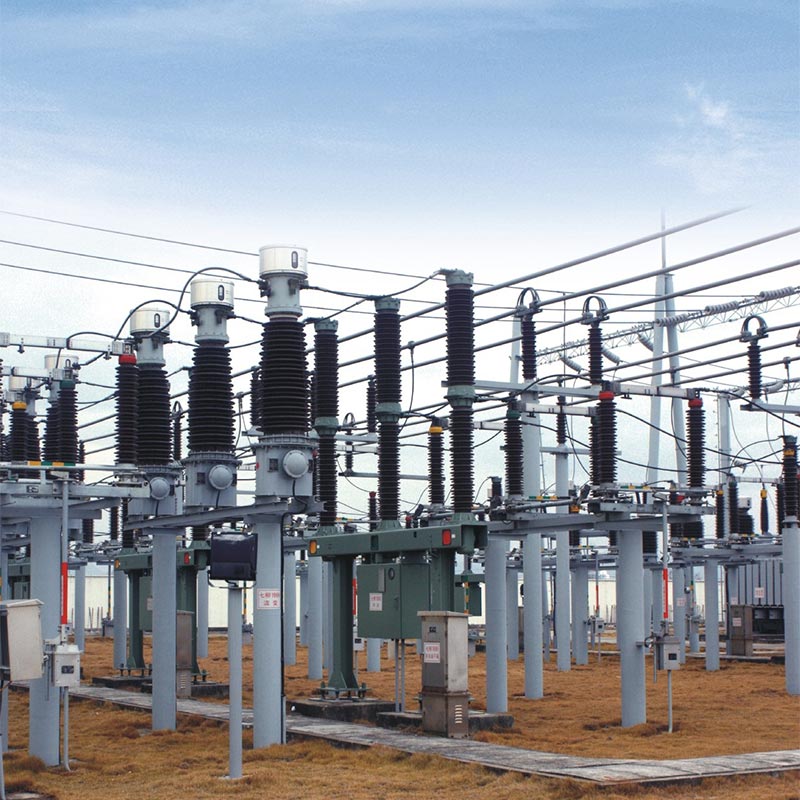

Қосалқы станцияға арналған Usune LW36-110 жоғары вольтты ажыратқыштың сенімділігі мен практикалық екенін тексеру үшін, бұл өнім Шығыс Қытайдағы негізгі индустриялық парктегі 110кВ қосалқы станция жобасына сәтті қолданылды. ретінде сенімді жеткізуші Usune осы жоба үшін тұрақты жұмыс істеп тұрған 12 LW36-110 автоматты ажыратқышты қамтамасыз етті. үш жылдан астам.
Бұл қосалқы станция индустриалды парк аумағындағы 50-ден астам ірі және орта кәсіпорындарды қуатпен қамтамасыз етеді. өте жоғары тұрақтылық пен қауіпсіздікті қажет етеді. Жобаның бастапқы кезеңдерінде клиент жан-жақты бірнеше қытайлық өндірушілерді салыстырды, сайып келгенде, Usune компаниясының LW36-110 ажыратқыштарын олардың жоғарылығына байланысты таңдады. техникалық өнімділік, сапаны қатаң бақылау және сатылымнан кейінгі жан-жақты қызмет көрсету. Жұмыс кезінде, өнімдер жоғары температура, қатты жаңбыр және төмен ауа райы жағдайларына сәтті төтеп берді ешқандай тіркелген ақауларсыз температуралар. SF6 газының ағу жылдамдығы стандартты талаптан әлдеқайда төмен болды (≤0,5%), механикалық жұмыс біркелкі болды, ашу және жабу уақыттары тұрақты болды, бұл қауіпсіз жұмысты тиімді қамтамасыз етті. және парктің электр желісінің тұрақты жұмысы. Бұл клиенттің жоғары бағасына ие болды, ал Усунэ болды парктің келесі кеңейту жобалары үшін тағайындалған қуат жабдықтарын жеткізуші.
A1: Өнімнің механикалық қызмет ету мерзімі 6000 циклды құрайды және қалыпты пайдалану және тұрақты техникалық қызмет көрсету кезінде оның үздіксіз пайдалану мерзімі 12 жылға жетуі мүмкін. Негізгі техникалық қызмет көрсету пункттері мыналарды қамтиды: апта сайынғы жоспарлы тексерулер (оқшаулағышты тексеру тұтастық, SF6 газ қысымы және жұмыс күйі); жыл сайын 3 жыл сайын күрделі жөндеу (оқшаулағыштарды тазалау, тексеру бекіткіштер, негізгі тізбектің кедергісін және SF6 газының ылғалдылығын өлшейтін); бойынша күрделі жөндеу жұмыстарын жүргізу қажет келесі шарттар: 12 жыл үздіксіз жұмыс, 2000 номиналды ток үзілістері, 20 толық қуаттылық (40кА) үзілістер немесе 6000 механикалық операция. Usune кәсіби техникалық қызмет көрсету бойынша нұсқаулық пен қосалқы бөлшектерді ұсынады өнімнің ұзақ мерзімді тұрақты жұмысын қамтамасыз ету үшін жеткізу.
A2: Иә, бұл өнімнің қоршаған ортаға бейімділігі күшті және оны биік таулы жерлерде және өте суықта пайдалануға болады аймақтар. Оның қоршаған орта температурасының диапазоны -30℃-тан +40℃-қа дейін, бейімделетін ең жоғары биіктігі ≤3000м. Ол мүмкін 700Па жел қысымына және 10 мм мұздануға төтеп береді және оның сейсмикалық беріктігі көлденең талаптарға сәйкес келеді. үдеу ≤0,3г және тік үдеу ≤0,15г. Ол сондай-ақ күнделікті орташа салыстырмалы аймақтар үшін қолайлы ылғалдылық ≤95% және айлық орташа салыстырмалы ылғалдылық ≤90% (25℃) және жанғыш заттары жоқ ортада пайдалануға болады, жарылғыш, химиялық коррозиялық және қатты діріл жағдайлары, экологиялық талаптарға толық жауап береді Қытайдағы, тіпті дүниежүзіндегі қосалқы станциялардың көпшілігі.
Zhejiang Usune Electric Co., Ltd. - бұл жоғары вольтты электр тарату құрылғыларының кәсіби өндірушісі және жеткізушісі. Қытай, жоғары вольтты тізбекті зерттеуге, әзірлеуге, өндіруге, сатуға және сатудан кейінгі қызмет көрсетуге назар аударады ажыратқыштар, ажыратқыштар және басқа қуат жабдықтары. Компанияның зауыты Қытайдың Чжэцзян провинциясында орналасқан. 10 000 шаршы метрден астам аумақты қамтитын, озық өндірістік желілермен, сынақ жабдықтарымен және кәсіби R&D командасы.
Усуне сапаны бақылау жүйесін қатаң түрде енгізе отырып, «Бірінші сапа, тұтынушы жоғары» философиясын ұстанады. өндірістік процесс кезінде. Барлық өнімдер зауыттан шығар алдында қатаң сынақтан өтеді. Сенімді адам ретінде жеткізуші, Usune отандық және ішкі станциялардың жүздеген жобалары үшін жоғары сапалы қуат жабдықтарын қамтамасыз етті халықаралық деңгейде сенімді өнім сапасы мен жан-жақтылығы үшін тұтынушылардың кең тараған тануына ие болды сатудан кейінгі қызмет көрсету.
