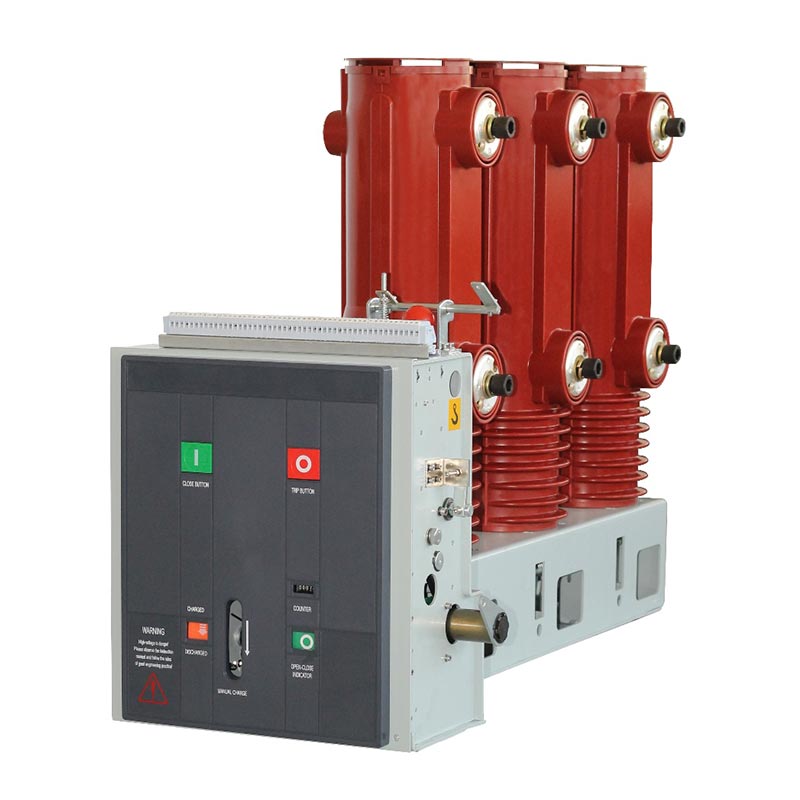

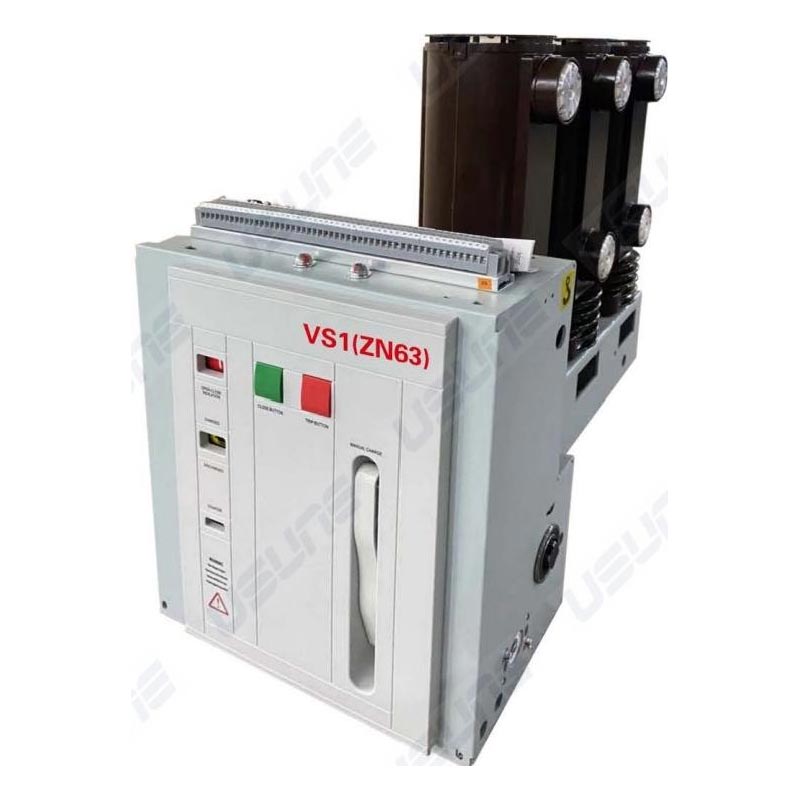

Латеральды типті вакуумдық ажыратқыш

Usune латеральды типті вакуумдық сөндіргіш екі негізгі бөлікке бөлінген үй ішінде орнатылған жоғары вольтты тарату құрылғысы болып табылады. сериясы: VS1(ZN63)-12 және VS1-24. Ол негізінен 12КВ, 24КВ және 36КВ үш фазалы электр жүйелерінде қолданылады. электр желілерінің жабдықтары мен өнеркәсіптік және тау-кен кәсіпорындарының энергетикалық жүйелерін қорғау және бақылау міндеттері. Жетілдірілген вакуумдық доғаны сөндіру технологиясын қолдана отырып, ол доғаны сөндірудің жылдам жылдамдығы, шағын өлшемді, ұзын қызмет ету мерзімі, және техникалық қызмет көрсетудің төмен шығындары, бұл оны қазіргі заманғы қуат берудегі таптырмас негізгі құрылғыға айналдырады тарату жүйелері.

Негізгі артықшылықтар:

1. Өнеркәсіпте және тау-кен өнеркәсібінде кеңінен қолданылатын электр энергиясын беру және таратудағы қолдану тәжірибесі жылдар кәсіпорындардың, электр станцияларының, қалалық және ауылдық электр желілерінің тұрақтылығымен кеңінен пайдаланушылардың мойындауына ие болды. өнімділік пен сенімді жұмыс.

2. Usune кәсіпқой ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыс тобымен тәуелсіз әзірленген. жалпы құрылымды оңтайландыратын автоматты ажыратқыш корпусы бар серіппелі жұмыс механизмі; вакуумдық сөндіргіш тамаша сырғымалы өнімділік пен қоршаған ортаны қорғауды ұсынатын APG-процесс эпоксидті шайыр оқшаулағыш цилиндрді пайдаланады. бейімділік.

3. GB/T1984-2014 «Жоғары вольтты ажыратқыштар», JB3855-1996 «3,6~40,5КВ үй ішіндегі жоғары вольтты» қатаң түрде сәйкес келеді. Вакуумдық ажыратқыштар», DL/T403-2000 «Техникалық шарттарға тапсырыс беретін 12~40,5КВ вакуумдық ажыратқыштар», және IEC62271-100:2008 халықаралық стандарттары және бірнеше беделді сынақтар мен сертификаттардан өткен.

4. Қытайда жоғары вольтты электр жабдықтарын кәсіби өндіруші ретінде, Usune стандартталған ие. зауыттан шығады және әрбір автоматты ажыратқыш зауыттан шықпас бұрын қатаң сынақтан өтеді. Сенімді адам ретінде жеткізуші, ол пайдаланушылар үшін кез келген алаңдаушылықты жоя отырып, сатылымнан кейінгі жан-жақты қызмет пен техникалық қолдауды қамтамасыз етеді.

Өнімнің техникалық сипаттамалары және техникалық параметрлері

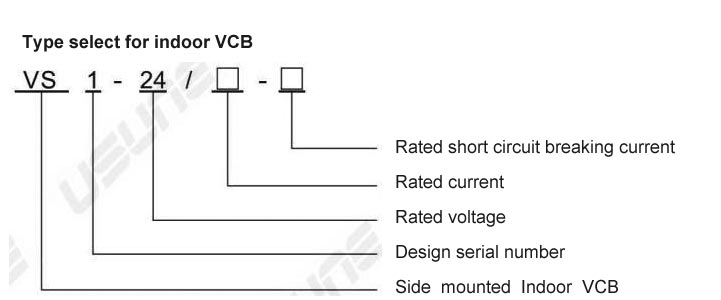

Usune латеральды типті вакуумдық ажыратқыш техникалық сипаттамалардың толық спектрін және тұрақты өнімділікті ұсынады. Негізгі техникалық параметрлері (негізгі анықтама ретінде VS1(ZN63)-24 сериясын ала отырып) төмендегі кестеде көрсетілген:

Құрылымы және қызметі

1. Жалпы құрылым

Жұмыс механизмі және доға сөндіргіш камера негізгімен біріктірілген құрылымда орналасқан өткізгіш схема еденге орнатылатын үш фазалы түрі болып табылады. Вакуумдық доға сөндіргіш камера бойлық APG өңделген эпоксидті шайырдан жасалған құбырлы оқшаулағыш цилиндрге орнатылып, тамаша сырғу өнімділігін қамтамасыз етеді, доға сөндіргіш камераның бетінде шаң жиналуын азайту, сыртқы факторлардың әсерін болдырмау және ылғалды және қатты ластанған ортада да жақсы оқшаулауды қамтамасыз ету. VS1-12 сериясы бекітілген қондырғы болып табылады түрі, бекітілген тарату құрылғылары үшін жарамды және дербес пайдаланылуы мүмкін немесе сақиналы желілік қоректендіруге қолданылуы мүмкін, қорап түрі трансформатор және басқа жүйелер.

2. Жұмыс механизмі

Бүйірлік типті вакуумдық ажыратқышта қолмен де, қолмен де қолдау көрсететін жазық серіппелі механизм қолданылады. электр энергиясын сақтау. Жұмыс қозғалтқышы доға сөндіргіш камераның алдыңғы шкафында орналасқан, бес құрастыру кеңістігіне бөлінген, олардың әрқайсысында қуат сақтау, тасымалдау, өшіру және буфер компоненттері орналасқан. Доға сөндіргіш камераның және жұмыс механизмінің біріктірілген дизайны сәйкестіктің жоғары деңгейін қамтамасыз етеді. пайдалану өнімділігі мен доға сөндіргіш камераның ашу және жабу талаптары арасындағы, азайту аралық қадамдар, энергия шығыны мен шуды азайту және автоматты ажыратқыштың жұмысын жақсарту сенімділік.

Қолданба ортасы

Бүйірлік типті вакуумдық ажыратқыш ішкі орталарға жарамды және келесі талаптарға сай болуы керек талаптар: қоршаған орта температурасы -15℃-ден +40℃; орташа тәуліктік салыстырмалы ылғалдылық ≤95%, айлық орташа ≤90%; биіктік ≤1000м; сейсмикалық қарқындылық ≤8 градус; және айтарлықтай шаңның, коррозиялық газдардың немесе басқа ластанулардың болмауы. Ескерту: Бұл талаптардан асатын қолданбалар үшін реттеушімен алдын ала кеңескеннен кейін қажет өндіруші.

Орнату және іске қосу

Бүйірлік типті вакуумдық ажыратқыштар зауыттан шықпас бұрын қатаң сынақтан өтеді. Қуаттандыру алдында бастапқы схема үшін келесі дайындықтар жасалуы керек:

1. Жабдықтың зақымдалуын тексеріңіз; зақымдалған болса, оны пайдалануды тоқтатыңыз.
2. Оқшаулау бетін кез келген ластаушы заттардан тазалаңыз.
3. Күйдің қалыпты екенін сақтай отырып, қуат сақтау және ашу/жабу функцияларын қолмен басқарыңыз.
4. Күйдің қалыпты екенін растай отырып, жұмыс істейтін қуат көзін пайдаланып жұмыс істеңіз.

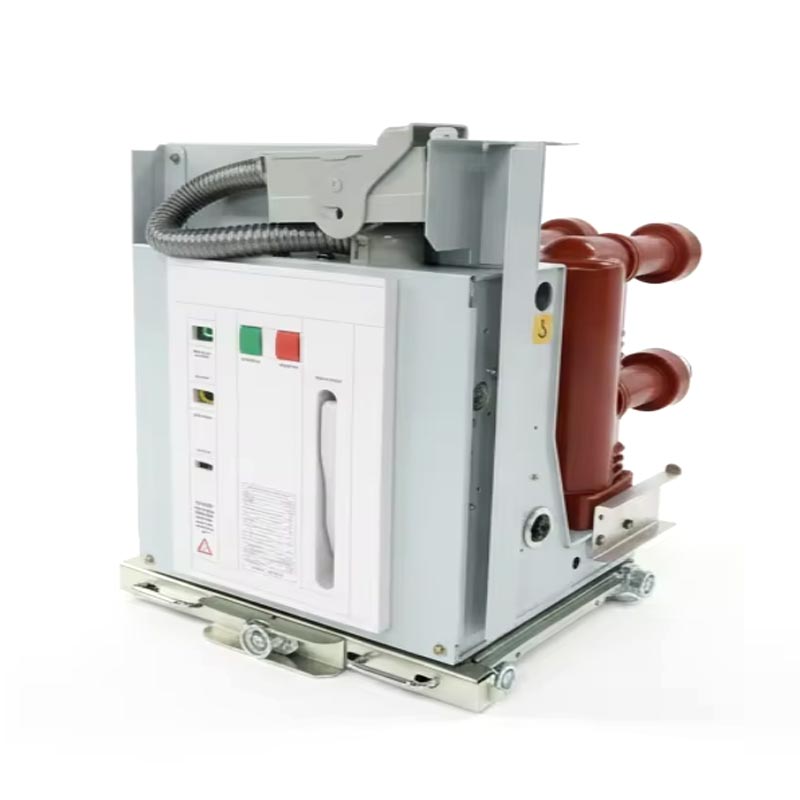

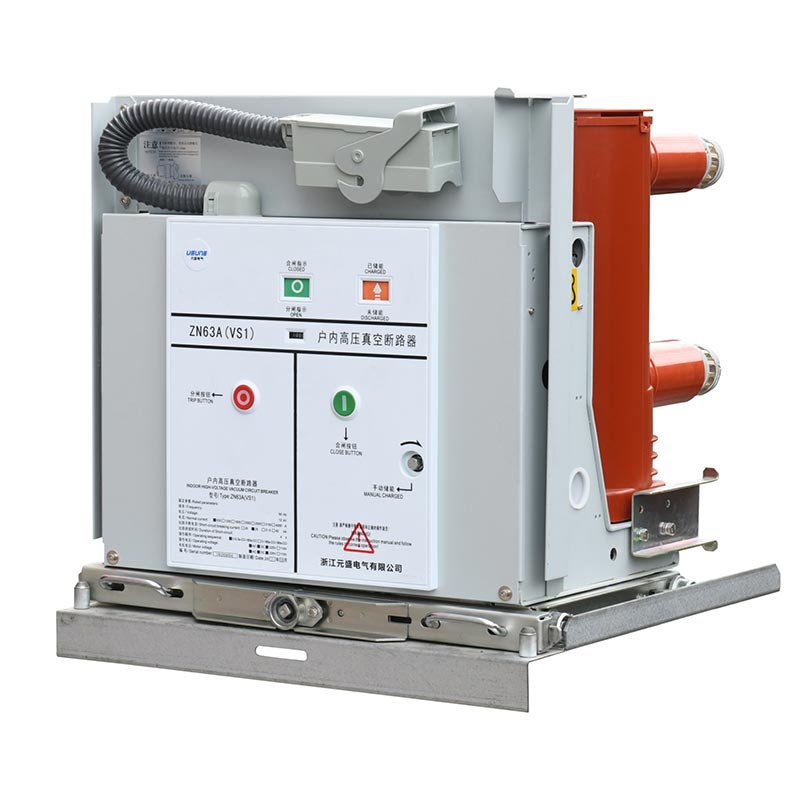

5. Қол арба түріндегі автоматты ажыратқышты техникалық сипаттамаларға сәйкес алға жылжытыңыз/тартыңыз және оның орнын растаңыз. индикатор дұрыс орынға жеткеннен кейін қалыпты.

Ескертпе: Жабылатын блоктау құрылғысын пайдаланған кезде оны жабу алдында оның құлпын ашу үшін қуат қосылуы керек.

Практикалық қолдану жағдайы

Жағдайды зерттеу: Қытайдағы ірі өнеркәсіптік және тау-кен кәсіпорнында қолдану

Қытайдағы ірі металлургиялық кәсіпорын жабдықтың жұмысына жоғары талаптар қоятын күрделі энергетикалық жүйеге ие жиілік пен қысқа тұйықталу тогын басқару. Бірнеше жеткізушілерді салыстырғаннан кейін Usune VS1(ZN63)-24 сериясы сөндіргіш электр қуатын тарату жүйесінің негізгі қорғаныс құрылғысы ретінде таңдалды. Оның бері 2024 жылы пайдалануға берілсе, жүйе 12 айдан астам уақыт бойы еш ақаусыз тұрақты жұмыс істеп, сәтті өңделді. үш қысқа тұйықталу ақаулары, жабдықты тиімді қорғайды және электр қуатын жоғалтуды болдырмайды. Компания жоғары өнімнің өнімділігін және өндіруші ұсынған орнату және іске қосу қызметтерін таниды.

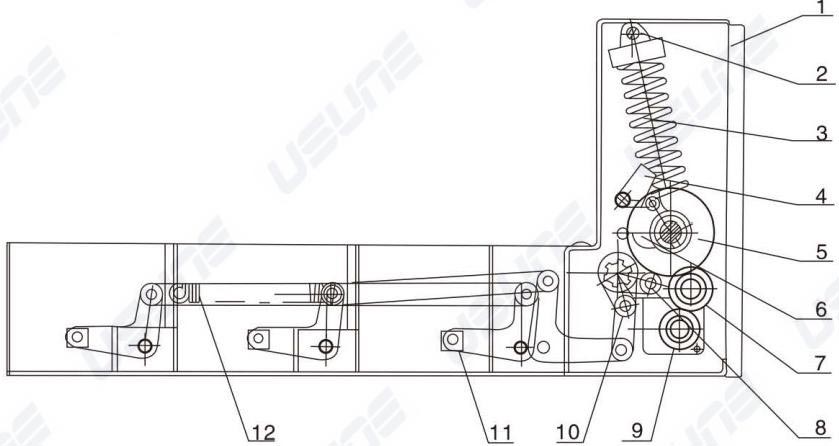

1.Ауыстыру қорабы
2. Кірпік болт
3.Жабылатын серіппе
4. Жабылатын арматура
5.Ішкі электр сымдарының принципі
6.Жұдырықшалы механизм/механизмнің жұмысы
7.Тісті доңғалақтың беріліс механизмі
8. Кіріс қосу тұтқасы
9. Зарядталған мотор
10. Төрт тұтқалы беріліс механизмі
11.Трансмиссиялық блок
12.Ашу механизмі

Жабдықтаушы мен өндірушінің міндеттемесі: Усуна, жоғары вольтты электр жабдықтарын кәсіби өндіруші ретінде Қытайда стандартталған зауыт және кәсіби R&D, өндіріс және сатудан кейінгі команда бар. Сенімді адам ретінде жеткізуші, біз барлық аспектілерін қатаң бақылай отырып, «бірінші сапа, бірінші кезекте тұтынушы» принципін ұстанамыз. өнімдердің стандарттар мен тұтынушылардың қажеттіліктеріне сәйкестігін қамтамасыз ету үшін өндіру; біз сатылымнан кейінгі кешенді қызметтерді, соның ішінде Орнату бойынша нұсқаулық, іске қосу, техникалық қызмет көрсету және техникалық оқыту, және үздіксіз инновациялар және электр энергиясын жеткізу және тарату саласының дамуын қолдау үшін өнімдерімізді оңтайландыру.
