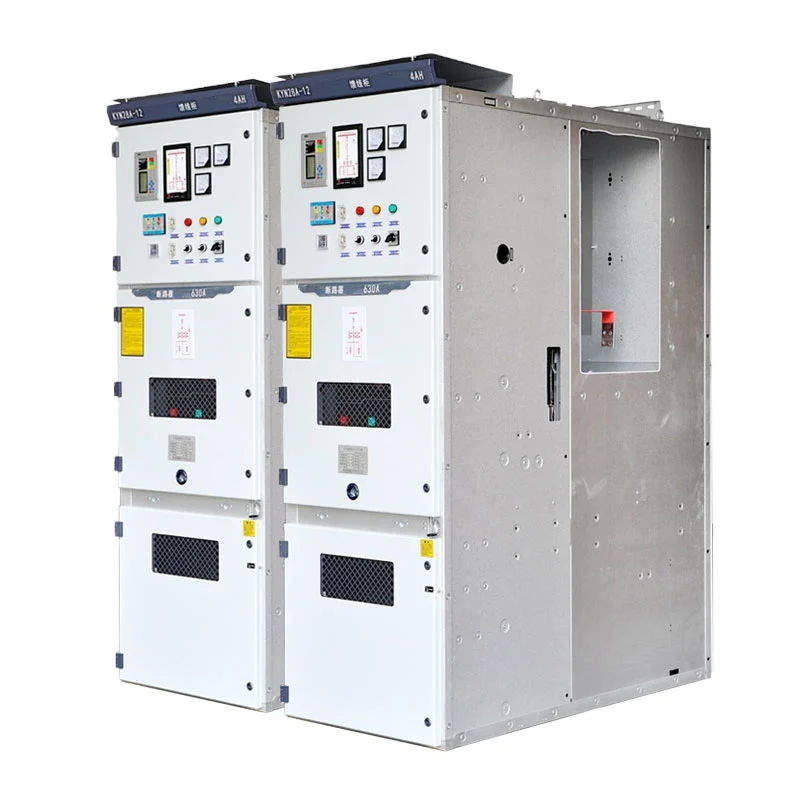

Орташа вольтты Vcb панелі электр станцияларына, қосалқы станцияларға, өнеркәсіптік нысандарға, тау-кен кәсіпорындарына, коммерциялық ғимараттар және басқа да жабық орта вольтты тарату жобалары. Usune жабдықты шығарады қолданылатын IEC және GB стандарттарына сәйкес және ISO 9001, ISO 14001 және ISO 45001 басқаруымен жұмыс істейді халықаралық нарық талаптары үшін қол жетімді CE сертификаты бар жүйелер.
Бұл коммутациялық құрылғының басты ерекшелігі оның алынбалы вакуумдық ажыратқыштың орналасуы болып табылады. Тұрақты орнына шкафтың ішіндегі автоматты ажыратқышты бекіту, ажыратқыш жылжытуға болатын жылжымалы арбаға орнатылады пайдалану тәртібіне сәйкес қызмет көрсету, сынақ және оқшауланған позициялар арасында.
Бұл дизайн тексеру, ауыстыру және ақауларды жою кезінде практикалық артықшылықтар береді. Ажыратқыш арбалар, PT арбалар және оқшаулағыш арбалар электр схемасына сәйкес конфигурациялануы мүмкін, ал тартылатын құрылым техникалық қызмет көрсету персоналына тиісті жабдықты бөлшектемей-ақ қол жеткізуге мүмкіндік береді толық шкаф.
Жоспарлы техникалық қызмет көрсету және жабдықты ауыстыру қажет болатын қосалқы станциялар мен өнеркәсіптік тарату жүйелері үшін тиімді аяқталса, тартылатын дизайн қызмет көрсету операцияларын жеңілдетеді және қажетті уақытты қысқартады жабдықтың араласуы.

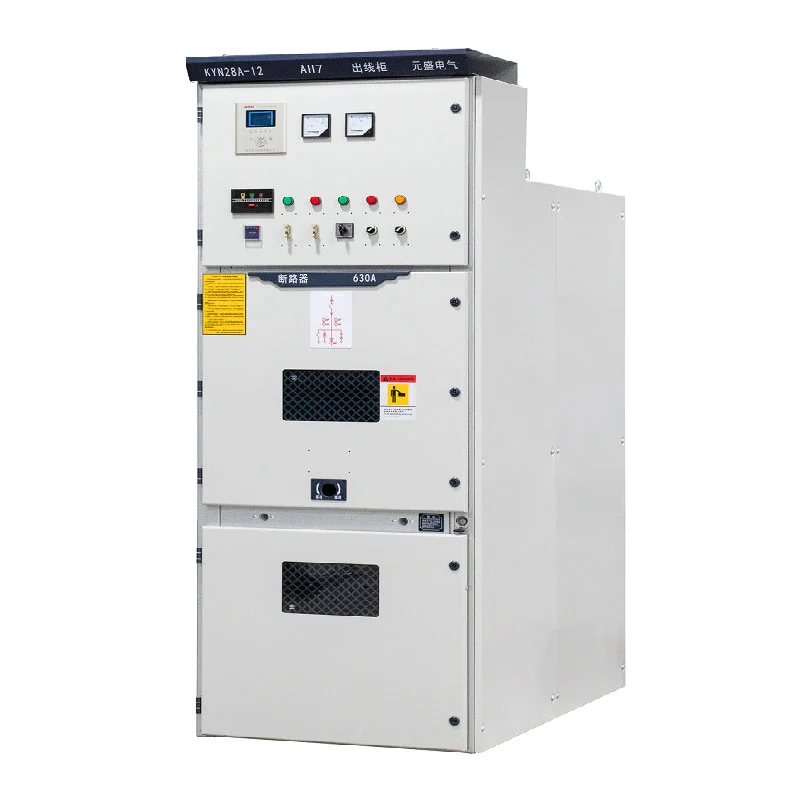

Қауіпсіз жұмыс орта вольтты тарату құрылғыларын сатып алудың негізгі мәселесі болып табылады, өйткені дұрыс емес коммутациялық тізбектер елеулі электр қауіптерін тудыруы мүмкін. KYN28 сериясы беске төзімді механикалық блоктау жүйесін қамтиды дұрыс емес операциялық процедураларды шектеуге арналған.
Құлыптау құрылымы автоматты ажыратқыштың дұрыс жұмыс істемеуіне жол бермейді, арбаның тартылуын немесе астына итерілуін болдырмайды. жүктеме, тізбекті қуаттандыру кезінде жерге қосқыштың жабылуын болдырмайды, тізбектің қосылуын болдырмайды. жерге қосқыш жабылған кезде қуат алады және персоналдың ток өткізетін бөліктерге кездейсоқ кіруіне жол бермейді.
Бұл механикалық блоктау қондырғысы ауысу кезінде қосымша физикалық қауіпсіздік кедергісін қамтамасыз етеді және техникалық қызмет көрсету операциялары, операторларға дұрыс жұмыс ретін сақтауға көмектесу.

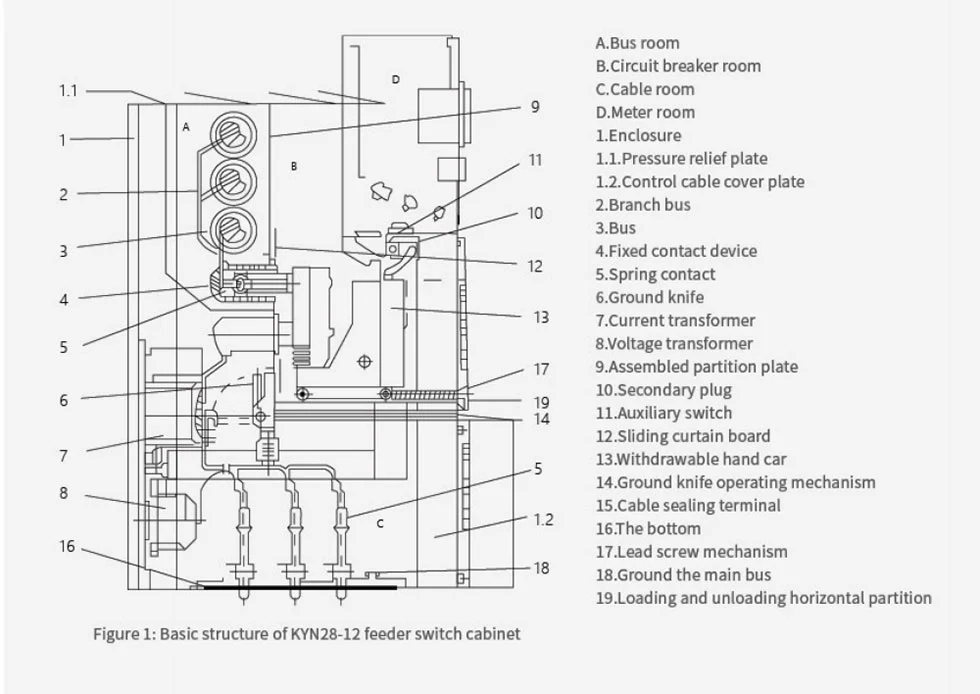

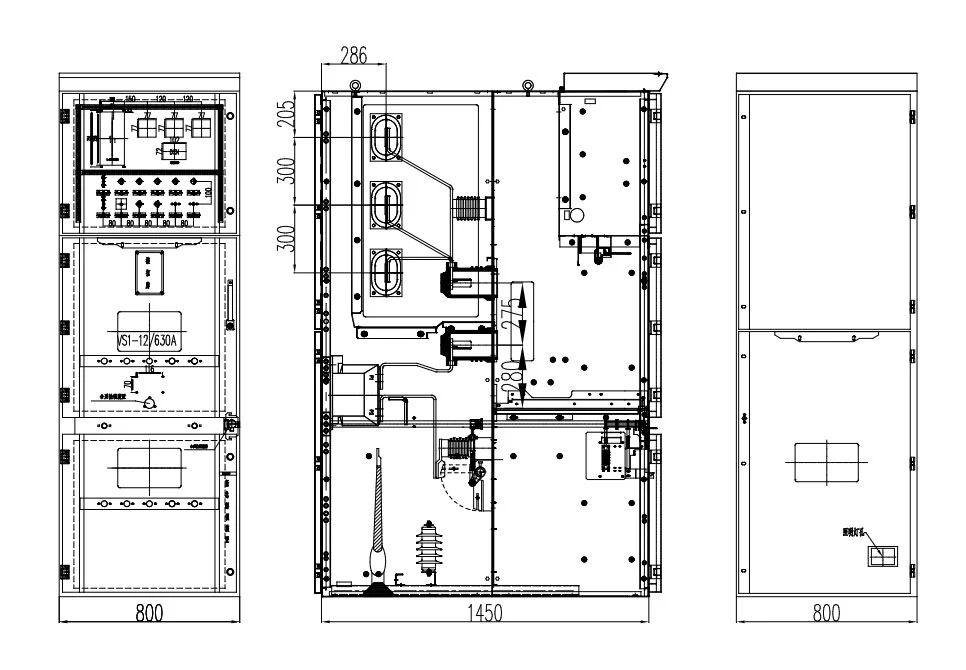

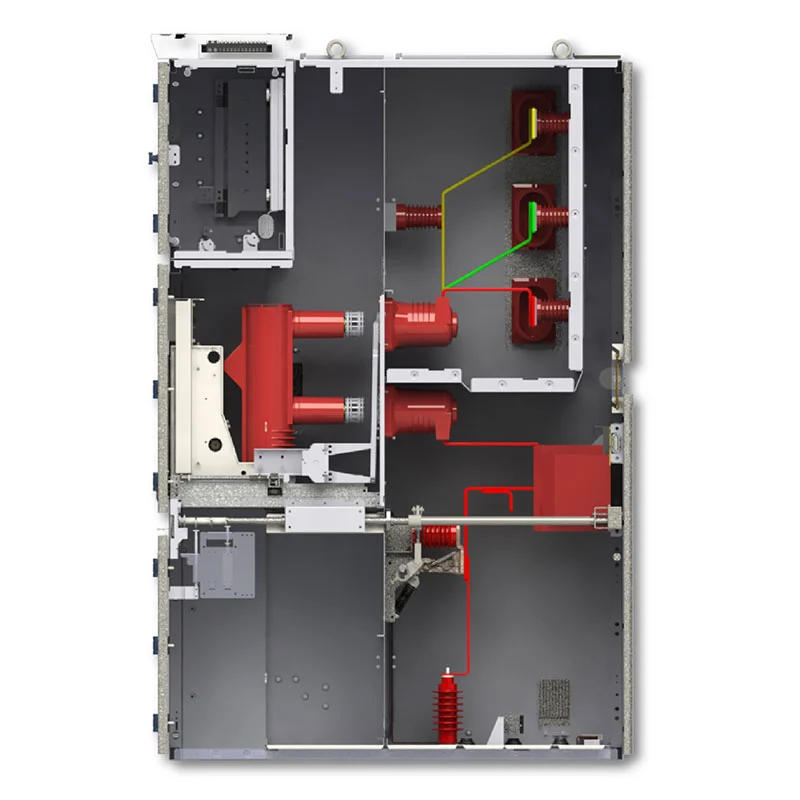

Орташа вольтты Vcb панелі негізгі электр тогын бөлетін металл бөліктелген ішкі құрылымды қабылдайды. бөлімдер. Ажыратқыш бөлімі, шиналық бөлік, кабель бөлімі, аспап және басқару бөлімі және қысымды түсіру бөлімі дербес реттеледі.
Бұл бөліктерге бөлінген құрылыс ішкі ақаулардың таралуын шектеуге көмектеседі және әртүрлі ажыратады тексеру және техникалық қызмет көрсету кезіндегі электрлік бөлшектер. Бұл сонымен қатар ішкі электр схемасын жеңілдетеді түсіну үшін операторлар мен техникалық қызмет көрсету персоналы.
Үстіңгі жағында орнатылған қысымды түсіру қақпақтары ішкі қысым болған жағдайда қысымды босату үшін басқарылатын жолды қамтамасыз етеді. доға ақауы, ақаулық қысымының персоналға және айналадағы жабдыққа ықтимал әсерін азайтуға көмектеседі.
Шкаф алдыңғы жағынан жұмыс істеуге және техникалық қызмет көрсетуге арналған, ол электрлік бөлме бар кезде құнды болуы мүмкін. шектеулі артқы қол жетімділік. Операторлар алдыңғы жағынан күнделікті коммутация және техникалық қызмет көрсету процедураларын орындай алады бекітілген жұмыс ретіне сәйкес жабдық.
Алдыңғы қол жетімділік тетігі жабдық бөлмесін жоспарлауды жеңілдетуге көмектеседі және артындағы қажетті орынды азайтады ағымдағы жөндеу жұмыстарына арналған шкаф. Кіріктірілген конденсациялық жылытқышты ылғалды орта үшін конфигурациялауға болады шкаф ішіндегі конденсацияға байланысты тәуекелдерді азайтуға көмектесу үшін.
Әртүрлі орташа кернеуді тарату жүйелері әртүрлі шкаф функцияларын қажет етеді. Жабдықты келесідей конфигурациялауға болады жоғарғы желіден қуат алуға арналған кіріс шкафы, фидерлерді жеткізуге арналған шығыс шкаф немесе қозғалтқыштар, PT және кернеуді өлшеу шкафы, өлшеу шкафы, автобус секциялық шкафы немесе оқшаулау кабинет.
Бұл конфигурацияның икемділігі EPC мердігерлеріне, электр жүйесі интеграторларына және өнеркәсіптік пайдаланушыларға дамытуға мүмкіндік береді. бірдей шкафты қабылдаудан гөрі жобаның бір сызықты диаграммасына сәйкес коммутациялық құрылғылардың қатарлары әрбір өтініш үшін реттеу.
Электр станциялары электр қуатын қабылдау, тарату және басқару үшін сенімді орташа вольтты жабдықты қажет етеді. қосалқы және тарату жүйелерінде. Шығарылатын VCB құрылымы практикалық шешімді қамтамасыз етеді техникалық қызмет көрсету топтарына сөндіргіш арбаны алып тастауға немесе ауыстыруға мүмкіндік беру кезінде тізбекті қорғау және ауыстыру қажет.
Қосалқы станцияларда тарату құрылғыларын кіріс фидерлерге, шығыс тізбектерге, шиналарды секциялауға, кернеуге конфигурациялауға болады. өлшеу және басқа тарату функциялары. Бөлменің құрылымы және бес сенімді блоктау жүйесі көмектеседі қауіпсіз ауыстыру және техникалық қызмет көрсету процедураларын қолдау.
Зауыттар мен өнеркәсіптік нысандар жиі бірнеше қозғалтқыштарды, трансформаторларды, өндірістік желілерді және қосалқы құрылғыларды басқарады электр жүйелері. Жабдықты фидер мен қозғалтқышты қорғаудың әртүрлі талаптары үшін конфигурациялауға болады, орталықтандырылған орта вольтты коммутацияны және зауыт ішінде таратуды қамтамасыз ету.
Тау-кен өнеркәсібі объектілері қозғалтқыштар, сорғылар, желдету жүйелері, өңдеу үшін сенімді электр таратуды қажет етеді жабдық және қосалқы жүктемелер. Металлмен қапталған конструкция және алынбалы ажыратқыш қондырғысы мынаны қамтамасыз етеді ішкі орта вольтты тарату жүйелері үшін практикалық конфигурация.
Ірі коммерциялық ғимараттар мен көпқабатты нысандар орташа вольтты кіріс және тарату жабдығын қажет етуі мүмкін арнайы электр бөлмелерінде. Алдыңғы жағындағы пайдалану және техникалық қызмет көрсету жабдық бөлмесін жоспарлауды жеңілдетуге көмектеседі орнату кеңістігі шектеулі жерде.
Орта вольтты Vcb панелі әртүрлі орташа кернеуді тарату талаптары үшін қол жетімді. Негізгі техникалық параметрлерге мыналар жатады:
| Элемент | Техникалық сипаттама |
| Номиналды кернеу | 3,6кВ, 7,2кВ, 12кВ |
| Номиналды жиілік | 50Гц / 60Гц |
| Номиналды ток | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Номиналды қысқа тұйықталу тогы | 25кА, 31,5кА, 40кА, 50кА |
| Номиналды қысқа уақытқа төзімді ток | 25кА/3с, 31,5кА/3с, 40кА/3с, 50кА/3с |
| Қорғау дәрежесі | IP4X сыртқы корпусы, IP2X ішкі бөлімдері |
| Қоршаған орта температурасы | -15°C және +40°C |
| Биіктік | ≤1000м, жоғары биіктіктер үшін төмендетілген |
| Орнату | Ішкі |
Нақты номиналды кернеу, ток, қысқа тұйықталу қуаты, шкафтың орналасуы және басқа да техникалық параметрлер жобаның бір сызықты диаграммасына және тапсырыс берушінің спецификациясына сәйкес расталады.
Жабдық қоршаған орта температурасының диапазоны -15°C пен +40°C болатын үй-жайда орнатуға арналған. Күнделікті орташа салыстырмалы ылғалдылық 95% аспауы керек, ал айлық орташа 90% аспауы керек.
Орнату ортасы жарылғыш немесе коррозиялық газдардан, өткізгіш шаңнан және қатты дірілден таза болуы керек. Стандартты қызмет көрсету шарттарынан тыс қондырғылар үшін техникалық талаптар Usune компаниясымен расталуы керек сәйкес конфигурацияны бағалауға болатындай етіп өндіру алдында.
Усуненің электр жабдықтары саласында 14 жылдан астам тәжірибесі бар және тәжірибелі R&D командасын қолдайды. жобаның арнайы талаптарына сәйкес жабдық конфигурациясын әзірлеуге қабілетті.

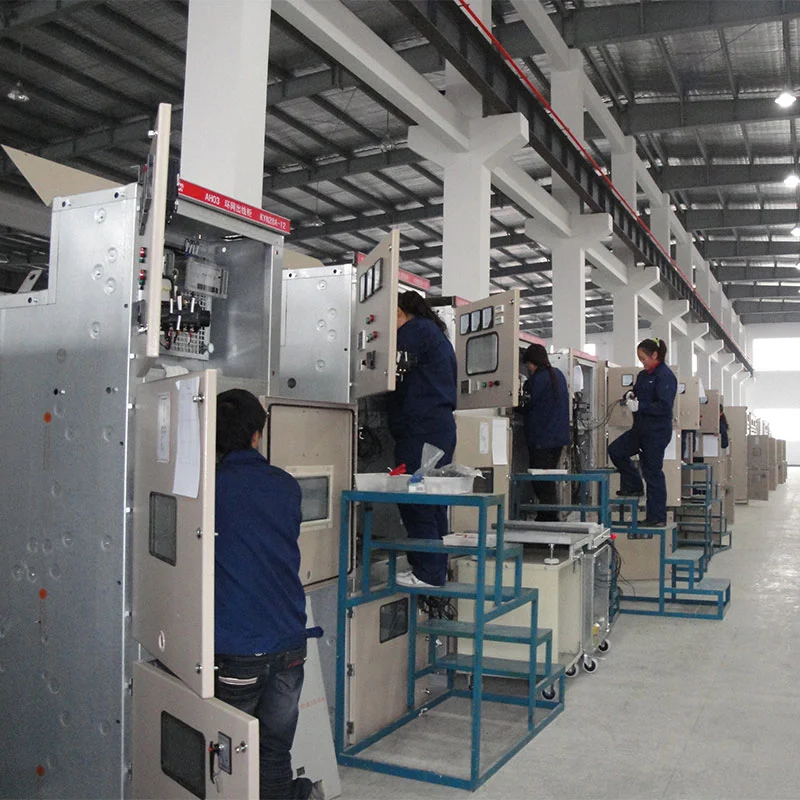

Сапаны бақылау компоненттерді, құрастыруды, электрлік өнімділікті және дайын өнімді қамтиды. Кәдімгі сынақтар өнімнің өнімділігін тексеру және жеткізілетін тарату құрылғысының болуын қамтамасыз ету үшін жабдық зауыттан шығар алдында жүргізіледі келісілген техникалық талаптарға сәйкес келеді.
Әртүрлі жобалар әртүрлі ағымдағы рейтингтерді, шкаф комбинацияларын, қорғауды ұйымдастыруды және бақылауды қажет етуі мүмкін функциялары. Usune тұтынушы бір жолды диаграммалар негізінде инженерлік байланыс пен конфигурацияны қолдауды қамтамасыз етеді және техникалық сипаттамалар.
Стандартты конфигурациялар үшін Usune растаудан кейін шамамен 15–20 күндік өндіру кезеңін қамтамасыз ете алады конфигурацияға және тапсырыс санына байланысты нақты жеткізу уақытымен төлем.
Usune тұтынушыны тексеруді, жобаны қолдау үшін өнімді сынау есептерін және тиісті техникалық құжаттаманы жүргізеді бекіту және жеткізушінің біліктілік рәсімдері.
Жабдық Кас-ғарыштық зымыран ұшыру жобасына сілтеме жасалды, мұнда орташа кернеулі электр арнайы аэроғарыштық инфрақұрылым үшін тарату жабдығы қажет болды.
Зымыран ұшыру қондырғыларында маңызды электр жүктемелері және сенімді қуатты қажет ететін тірек жүйелері бар тарату және басқарылатын коммутация процедуралары. Жобаның бұл түрінде коммутациялық құрылғының конфигурациясы қажет электр қуатын ғана емес, сонымен қатар пайдалану қауіпсіздігін, ақауларды оқшаулауды, техникалық қызмет көрсетуге қол жеткізуді және де қарастырыңыз электр қуатын таратудың жалпы жүйесінде жабдықты біріктіру.
Тартылатын вакуумдық ажыратқыш құрылымы және бес сенімді механикалық блоктау жүйесі қолайлы басқарылатын коммутация және техникалық қызмет көрсету операциялары үшін конфигурация. Бөлімге бөлінген кабинет құрылымы одан әрі ажыратқыш, шина, кабель және басқару секциялары арасындағы бөлуді қолдайды.
Жоба анықтамасы Усуненің орта вольтты тарату құрылғыларының технологиясын мамандандырылған жүйелерге қолдану мүмкіндігін көрсетеді. электр тарату сенімділігі мен пайдалану қауіпсіздігі маңызды инженерлік болып табылатын инфрақұрылым ойлар.
Өнім орта вольтты тарату құрылғыларына арналған IEC және GB талаптарына сәйкес жасалған электр жабдықтары. Usune ISO 9001 сапа менеджменті жүйесіне, ISO 14001 экологиялық стандарттарына сәйкес жұмыс істейді. Менеджмент жүйесі және ISO 45001 Еңбекті қорғау және қауіпсіздікті басқару жүйесі.
Өнім халықаралық нарықтар үшін CE сертификатымен де қол жетімді. Сынақ есептері және техникалық құжаттама жоба мен тапсырыс берушінің талаптарына сәйкес ұсынылуы мүмкін.
Стандартты конфигурация 3,6кВ, 7,2кВ және 12кВ қолданбаларды қамтиды. Нақты жоба үшін номиналды кернеу және оқшаулау параметрлері электр жүйесінің талаптарына сәйкес расталуы керек.

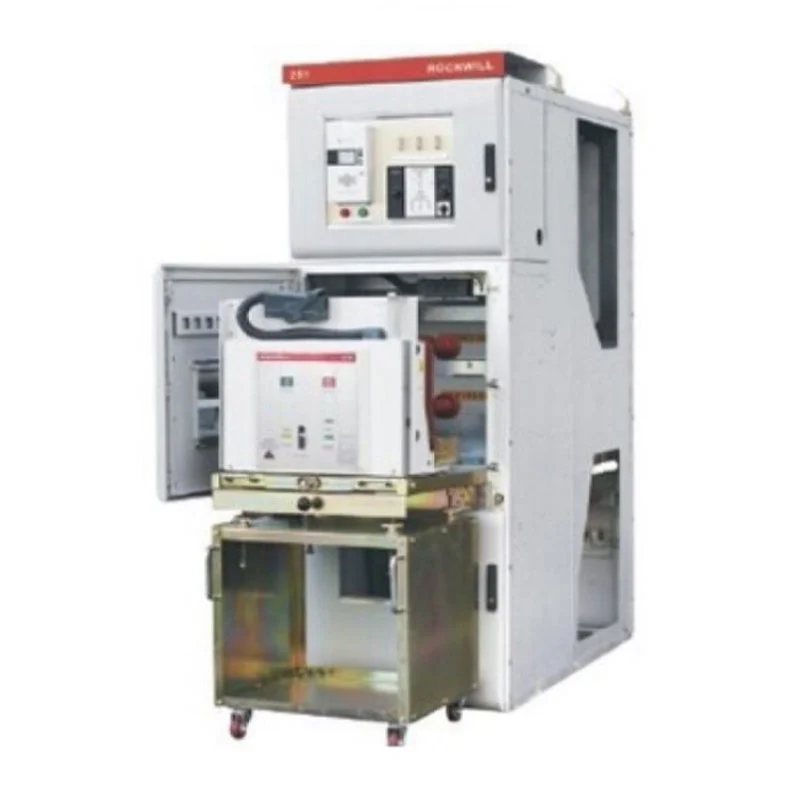

Тартылатын арба вакуумдық ажыратқышты жұмыс және оқшауланған позициялар арасында жылжытуға мүмкіндік береді. Бұл тұрақты бекітілген ажыратқышқа қарағанда тексеруді, сынауды, ауыстыруды және техникалық қызмет көрсетуді ыңғайлы етеді реттеу.
Бес-тексеру жүйесі дұрыс емес жұмыс ретін болдырмауға арналған механикалық қауіпсіздік блокировкасы болып табылады. Бұл көмектеседі ажыратқыштың дұрыс жұмыс істемеуіне, жүк астында арбаның қозғалуына, жерге қосқыштың дұрыс жұмыс істемеуіне, жерге тұйықталған тізбек және қуатталған бөліктерге кездейсоқ қол жеткізу.
Иә. Коммутаторлар кіріс, шығыс, PT, өлшеуіш, шиналық секциялық немесе оқшаулау шкафтары ретінде орналасуы мүмкін. жобаның электр конфигурациясына сәйкес.
Иә. Usune тұтынушы логотиптері, компания атаулары және жобаға тән конфигурациялар сияқты OEM талаптарын қолдайды, техникалық және өндірістік растауға жатады.
Стандартты конфигурациялар үшін әдеттегі өндірістік кезең төлем және техникалық қызметтен кейін шамамен 15-20 күнді құрайды растау. Нақты жеткізу уақыты өнімнің конфигурациясына, санына және жоба талаптарына байланысты.
Usune соңғы құрастыру арқылы құрамдас бөліктерден сапаны тексереді және жөнелту алдында әдеттегі сынақтарды жүргізеді. Тиісті сынақ есептері тұтынушы мен жоба талаптарына сәйкес ұсынылуы мүмкін.
Стандартты кепілдік мерзімі келісілген сату және техникалық шарттарды ескере отырып, жөнелтілген күннен бастап 12 айды құрайды шарттар.
Егер сіз электр станциясы, қосалқы станция, өнеркәсіптік нысан, тау-кен жобасы үшін орташа вольтты Vcb панелін сатып алсаңыз, коммерциялық ғимарат немесе мамандандырылған инфрақұрылымдық жоба, Usune сіздің деректеріңізге негізделген конфигурацияны қолдауды қамтамасыз ете алады электрлік талаптар.
Жалғыз сызықты диаграмманы, номиналды кернеуді, номиналды токты, қысқа тұйықталу деңгейін, шкафтың санын және қажетті ақпаратты жіберіңіз. техникалық бағалау және баға белгілеу үшін Usune функцияларын береді.
