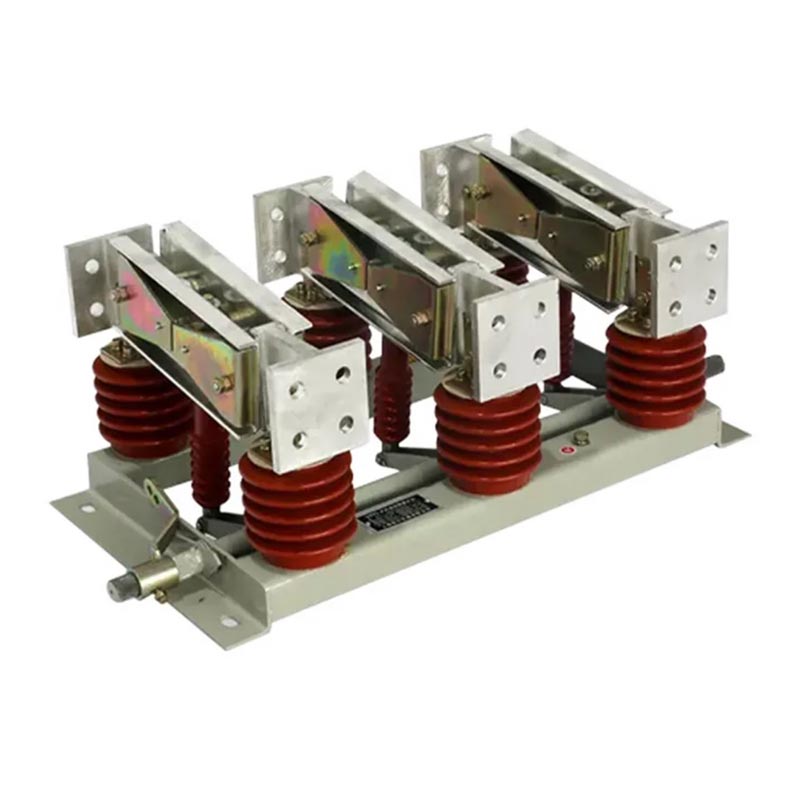

Ішкі түрдегі оқшаулау қосқышы

GN сериялы жабық типті оқшаулау қосқышы - бұл үй-жай үшін арнайы әзірленген жүктемесіз коммутациялық құрылғы жоғары вольтты жүйелер. Ол көзге көрінетін оқшаулау аралығын қамтамасыз ету арқылы физикалық қуатты ажыратуға қол жеткізеді электр жабдықтары мен жүйелеріне қауіпсіз қызмет көрсетуге арналған маңызды құрылғы.

Құрылымдық ерекшеліктері

1. Модульдік дизайн: үш полюсті икемді түрде біріктіруге болатын үш тәуелсіз бір полюсті блоктан тұрады әр түрлі орнату сценарийлеріне бейімделген интеграцияланған құрылым.

2. Жоғары ток өткізгіштік жүйесі: тамаша өткізгіштік ұсынатын жоғары берік мыс қорытпасының контактілерін пайдаланады және 10 000А дейінгі токтармен ұзақ мерзімді жұмыс істеуге қабілетті термиялық тұрақтылық.

3. Сенімді оқшаулау өнімділігі: жоғары сапалы ластанудан қорғайтын оқшаулағыштармен жабдықталған, ІІІ класс және IV ластаушы орталар.

4. Қосымша жерге қосу қосқышы: Кейбір үлгілер оқшаулауды қауіпсіз жерге қосуға қол жеткізу үшін жерге қосу қосқышын біріктіреді. тізбек және пайдалану қауіпсіздігін арттыру.

Модель сипаттамасы

Қолданылатын стандарттар

Жоғары вольтты электр жабдықтарын кәсіби жеткізуші ретінде Усуне ұлттық және салалық талаптарды қатаң сақтайды. өнімнің сапасы мен қауіпсіздігін қамтамасыз ететін стандарттар:

- GB 1985-2014 «Жоғары вольтты айнымалы токты ажыратқыштар мен жерге қосу қосқыштары»
- GB/T 11022-2011 «Жоғары вольтты тарату құрылғылары мен басқару құрылғыларының стандарттарына қойылатын жалпы техникалық талаптар»
- DL/T 486-2010 «Жоғары вольтты айнымалы токты ажыратқыштар мен жерге қосу қосқыштарына тапсырыс берудің техникалық шарттары».
- DL/T 593-2006 «Жоғары вольтты тарату құрылғылары мен басқару құрылғыларына қойылатын техникалық талаптар»

Техникалық параметрлер

1. Кернеу және ток сипаттамалары

- Кернеу көрсеткіштері: 12кВ, 20кВ, 35кВ
- Номиналды ток: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Номиналды қысқа уақытқа төзімді ток: Максималды 80кА

2. Өнім санаттары

- Функция бойынша: жерленбеген, бір жерге тұйықталған, қабырға арқылы өтетін түрі
- Жұмыс әдісі бойынша: қолмен, электрлік (қосымша)

Қолдану шарттары

Ішкі түрдегі оқшаулау қосқышы қатал өнеркәсіптік орталарға жарамды және кең бейімділікке ие:

1. Қоршаған орта температурасы: -50℃ ~ +50℃
2. Биіктік: ≤2000м (биіктік ≥2500м бейімделуді жақсарту үшін теңшеуге болады)
3. Жел қысымы: ≤700Pa (жел жылдамдығы ≤34м/с баламалы)
4. Сейсмикалық қарқындылық: ≤8
5. Мұзданудың қалыңдығы: ≤20мм
6. Ластану деңгейі: III, IV класс
7. Орнату ортасы: жанғыш немесе жарылыс қаупі жоқ, химиялық коррозия және қатты діріл жоқ.

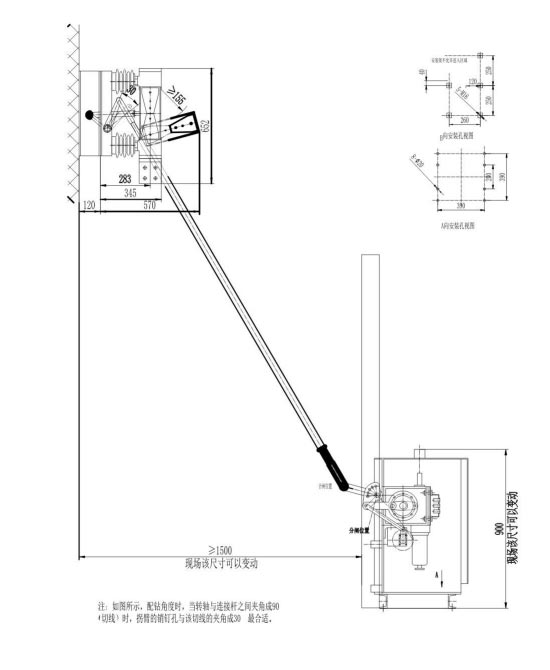

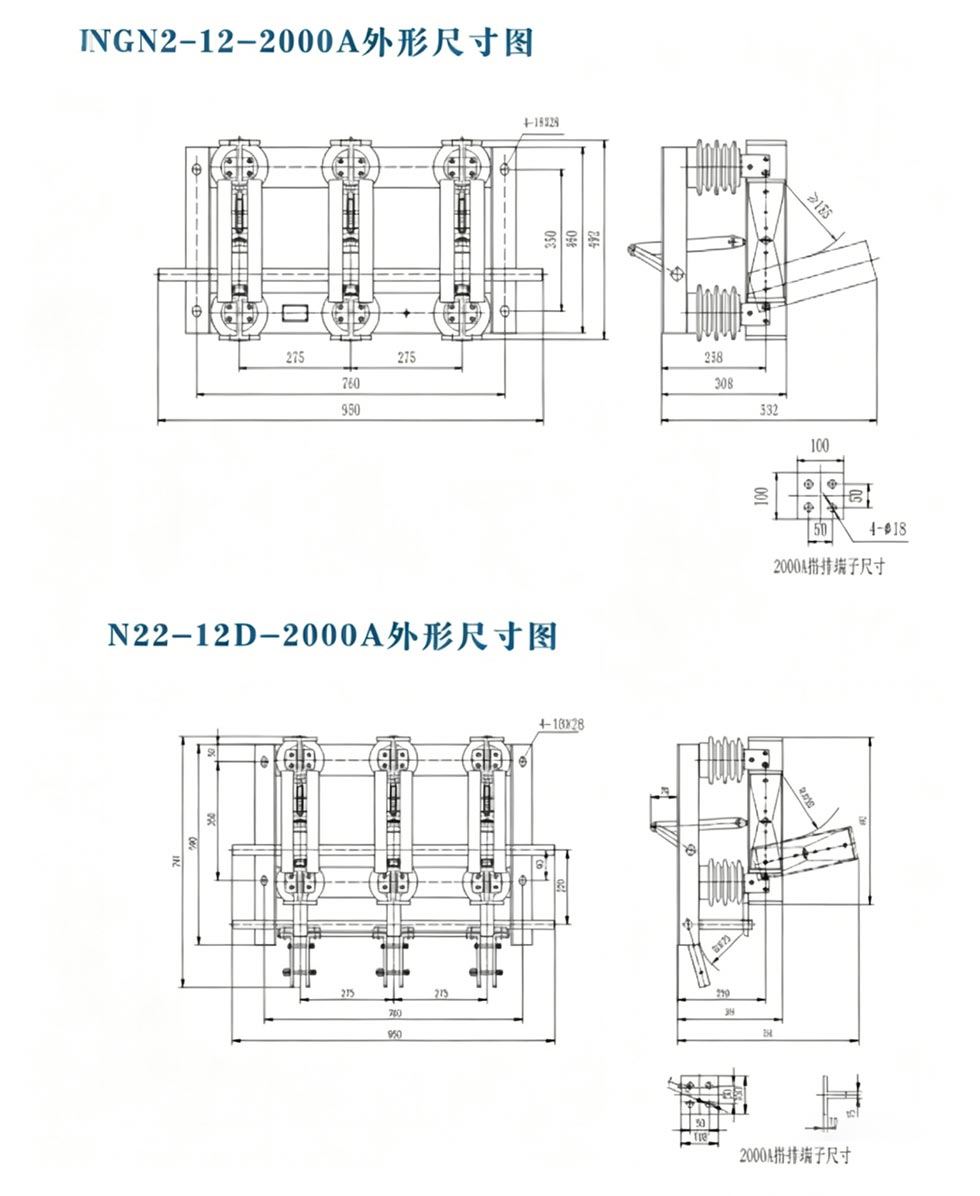

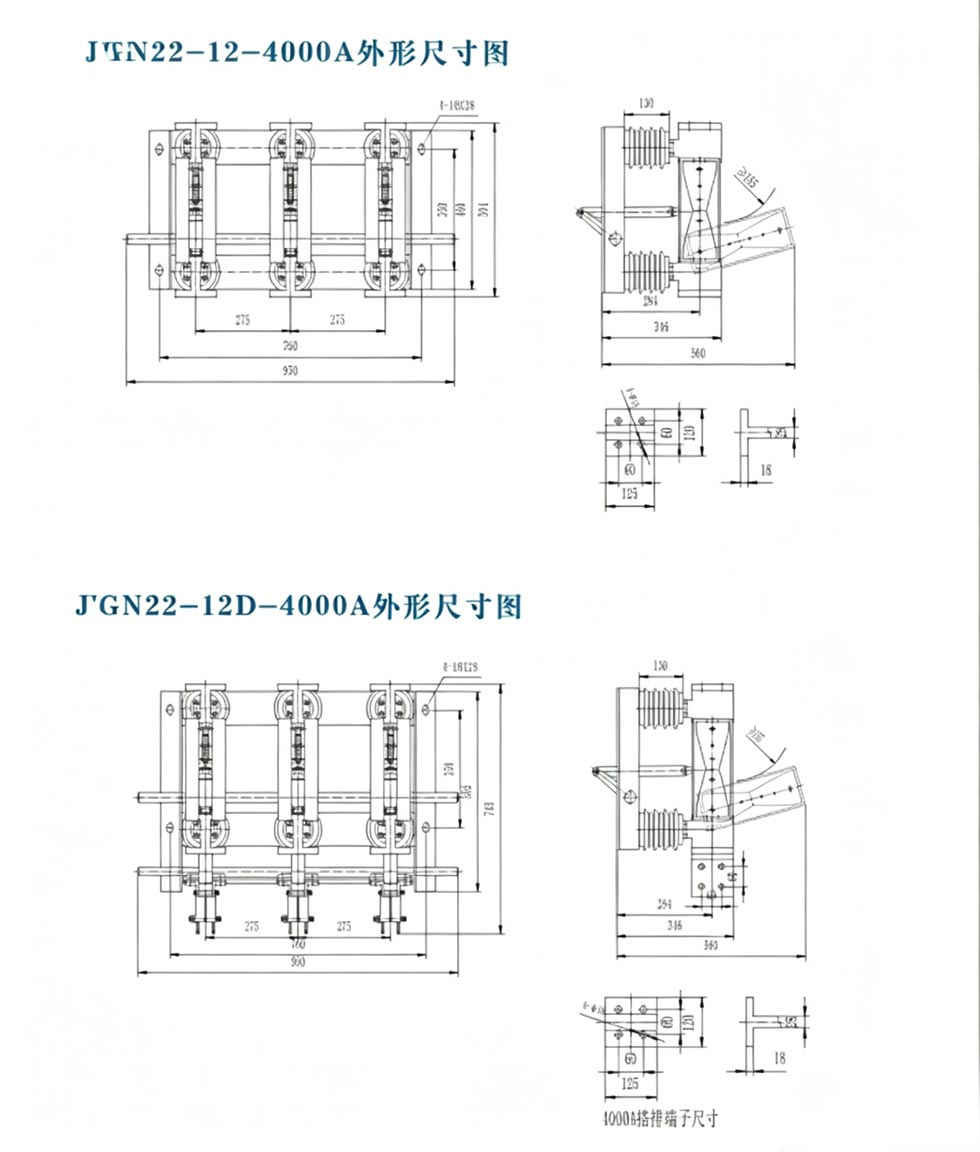

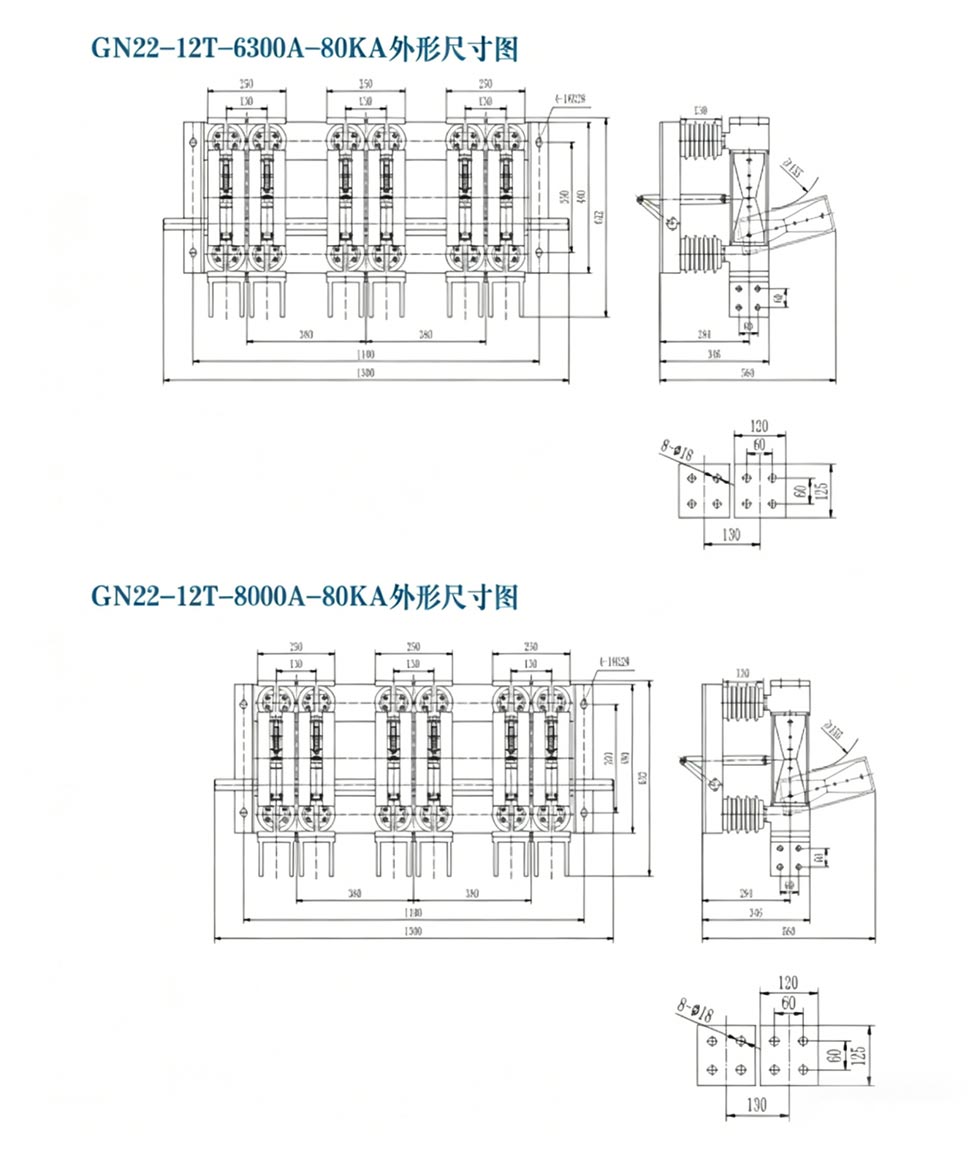

Сыртқы өлшем

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Практикалық қолдану

Жағдай: Шығыс Қытайдағы ірі болат зауыты 20 кВ генератордың шығу жүйесін жоғары ток оқшаулауымен жабдықтау қажет болды. жабдық. Өсімдік ортасы қатал болды (шаңы жоғары, IV класс ластануы) және ағымдағы талаптары жоғары болды (8000A), жабдықтың сенімділігіне қатаң талаптар қояды. Ақырында, зауыт Усунені таңдады GN□-20DW/8000-80 ажыратқышы. Негізгі себептер оның ластануға төзімді дизайны, IV сыныпқа бейімделуі болды ластану орталары, генератордың шығыс жүктемесіне сәйкес келетін 8000А номиналды ток және біріктірілген жерге қосу қосқышы техникалық қызмет көрсету қауіпсіздігін қамтамасыз ету. 2023 жылы пайдалануға берілгеннен бері жабдық екі жылдан астам тұрақты жұмыс істеп келеді, ай сайынғы техникалық қызмет көрсету кезінде сенімді оқшаулауды қамтамасыз ету, электр тогының соғу қаупін жою. The ластануға төзімді изоляторлар айқын қартаю немесе ағызу белгілерін көрсетпейді, бұл техникалық қызмет көрсетуді айтарлықтай азайтады. жиілік пен шығындар, Usune GN сериялы айырғыш ажыратқышы ауыр жүктер үшін тамаша таңдау екенін дәлелдейді. өнеркәсіптік энергетикалық жүйелер.

Жиі қойылатын сұрақтар

1-сұрақ: Ажыратқыш қосқыш пен жүктеме қосқышының негізгі айырмашылығы неде?

A1: Ажыратқыш қосқыш - доғаны сөндіру мүмкіндігі жоқ жүктемесіз коммутациялық құрылғы; тек үйренген сөндіргіш жүктемені ажыратқаннан кейін тізбекті оқшаулаңыз. Жүктеме қосқышы белгілі бір жүктемені ажырата алады ток. GN сериялы айырғыш ажыратқышы көрінетін оқшаулау саңылауын қамтамасыз етеді, жұмыс кезінде абсолютті қауіпсіздікті қамтамасыз етеді техникалық қызмет көрсету.

2-сұрақ: GN сериялы жабық типті оқшаулау қосқышы жоғары биіктікте (≥2500м) қалыпты жұмыс істей ала ма?

A2: Иә. Стандартты үлгі ≤2000м биіктікке жарамды. ≥2500м биіктіктер үшін Usune оқшаулауды жақсарта алады және пайдаланушыға сәйкес механикалық өнімділік жабдықтың тұрақты жұмысын қамтамасыз ету үшін қажет.

3-сұрақ: GN сериялы ажыратқыштар үшін қандай техникалық қызмет көрсету қажет?

A3: Тұрақты техникалық қызмет көрсету мыналарды қамтиды: (1) оқшаулағыштарда жарықтар мен разряд белгілерін тексеру; (2) Байланыс қысымын тексеру және температура (номиналды ток кезінде ≤70℃); (3) жерге қосу қосқышы мен блоктау құрылғысының тұтастығын тексеру; (4) Жұмыс механизмін үнемі майлау. Тиісті техникалық қызмет көрсету 20-30 жыл қызмет ету мерзіміне кепілдік береді.

Usune GN сериялы жабық типті оқшаулау қосқышы озық технологияны, сенімді өнімділікті және кең ауқымды біріктіреді бейімделу, оны ірі электр станциялары, болат диірмендері және өнеркәсіптік энергетикалық жүйелер үшін таңдаулы өнім етеді. ретінде Қытайдың жоғары вольтты электр өнеркәсібінің жетекші өндірушісі, Zhejiang Usune Electric Co., Ltd. оның кәсіби R&D командасы, қатаң сапаны бақылау жүйесі және бай жоба тәжірибесі пайдаланушыларға мүмкіндік береді жоғары сапалы өнімдер мен тапсырыс бойынша шешімдер. Жаңа жобалар немесе жабдықты жаңарту үшін ол қауіпсіздікті қамтамасыз ете алады, тұрақты және тиімді қуат оқшаулау қорғанысы.
