Ішкі ауа оқшаулау қосқышы

Usune GN сериялы ішкі ауа оқшаулау қосқышы тәуелсіз әзірлеген негізгі жоғары вольтты электр өнімі болып табылады. Zhejiang Usune Electric Co., Ltd., Қытайдағы жоғары вольтты электр жабдықтарының жетекші жеткізушісі. біріктіру соңғы отандық ҒЗТКЖ технологиялары мен өндірістік процестер, ол жоғары ток үшін арнайы әзірленген үшін нарықтағы бос орынды толтыра отырып, ірі электр станциялары мен болат фабрикаларының генераторлық нүктелеріндегі жұмыс жағдайлары жоғары өнімді үй ішіндегі жоғары токты ажыратқыштар.

Бұл қосқыштың икемді құрылымдық дизайны бар, оны үш тәуелсіз бір полюске жинауға мүмкіндік береді. әртүрлі кеңістіктік орналасуларға және пайдалану талаптарына сәйкес келетін үш полюсті біріктірілген құрылғы ретінде конфигурацияланған қондырғылар, сайтты орнату қажеттіліктеріне байланысты. Оның негізгі функциясы жұмыс кезінде сенімді электр оқшаулауын қамтамасыз ету болып табылады электр жабдықтары мен жүйелеріне қызмет көрсету. Тізбекте нақты үзіліс жасай отырып, ол қауіпсіздікті қамтамасыз етеді техникалық қызмет көрсететін персонал және жабдықтың тұтастығы, жоғары вольтты оқшаулаудың негізгі қауіпсіздік талаптарына сәйкес келеді қуат жүйелері.

Өнімнің дизайны және үлгі сипаттамасы

1. Құрылымдық жобалаудың артықшылықтары

Usune GN сериясы ықшам орналасу мен ыңғайлылықты біріктіретін ғылыми сенімді құрылымдық дизайнды қабылдайды. операция. Үш полюсті біріктірілген конфигурация орнату кеңістігін тиімді үнемдейді, ал тәуелсіз бір полюсті дизайн жеке техникалық қызмет көрсетуді және ауыстыруды жеңілдетеді, өнімнің икемділігін арттырады және тұрақтылық. Коммутатор тамаша өткізгіштікті қамтамасыз ететін жоғары сапалы өткізгіш және оқшаулағыш материалдарды пайдаланады ұзақ мерзімді тұрақты жұмыс талаптарын қанағаттандыра отырып, оқшаулау өнімділігі мен қызмет ету мерзімін жақсарта отырып ішкі жоғары вольтты орталар.

2. Үлгі кодының түсіндірмесі

Usune GN сериялы ішкі ауа оқшаулау қосқышының үлгі нөмірлері стандартталған кодтау ережелерін сақтай отырып, оларды түсінікті етеді және түсінуге оңай, бұл тұтынушыларға нақты қажеттіліктеріне сәйкес сәйкес спецификацияны таңдауға мүмкіндік береді. Әдеттегі үлгілер: GN□--20DW/8000--80. Әрбір кодтың нақты мағыналары (солдан оңға қарай) келесідей:

- G: ажырату қосқышы (өнімнің негізгі қуатты оқшаулау функциясын көрсететін негізгі өнім түрі)
- N: Ішкі түрі (өнімнің ішкі орнатуға арналғанын көрсетеді)
- □: дизайнның сериялық нөмірі (бір сериядағы әртүрлі дизайн нұсқаларын ажыратады)
- 20: Номиналды кернеу (бірлік: кВ, коммутатор тұрақты төтеп бере алатын ең жоғары кернеуді көрсетеді)
- D: жерге қосқышы бар қосқыш (техникалық қызмет көрсету кезінде қауіпсіз разрядты қамтамасыз ету үшін жерге қосу функциясымен жабдықталған)
- W: ластануға қарсы түрі (ластауға қарсы жақсартылған өнімділік, жоғары деңгейі бар қатал ішкі орталарға жарамды ластану деңгейі)
- 8000: Номиналды ток (бірлік: A, қосқыш үздіксіз төтеп бере алатын максималды токты көрсетеді)
- 80: Номиналды қысқа уақытқа төтеп беру тогы (бірлік: кА, коммутатор жасай алатын максималды қысқа тұйықталу тогын көрсетеді белгілі бір уақыт ішінде төтеп беру)

Техникалық параметрлер

Усуне кәсіби дәлдік принципін ұстанады; GN сериялы ішкі ауа оқшаулауы... Коммутатор мақтанады әртүрлі өнеркәсіптік сценарийлерде әртүрлі қажеттіліктерді қанағаттандыру үшін кешенді техникалық параметрлер. Барлық параметрлер өтеді стандарттарға сәйкестігін және өнімнің тұрақты өнімділігін қамтамасыз ету үшін қатаң зауыттық сынақтар мен тексерулер:

- Кернеу рейтингі: 12кВ, 20кВ, 35кВ (әртүрлі жоғары вольтты қуат жүйесінің конфигурацияларына сәйкес келетін үш спецификация)
- Ток рейтингі: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (жоғары токқа сай келетін сегіз спецификация генератор шығысындағы шарттар)
- Өнім түрі: жерленбеген, бір жерге тұйықталған, қабырға арқылы өтетін түрі (әртүрлі орнатуға сәйкес үш түрі) орта және функционалдық талаптар)

Қолдану шарттары

1. Қоршаған орта температурасы: -50℃～+50℃ (Төтенше температура орталарында тұрақты жұмыс)
2. Биіктік: ≤2000м (бейімделу мүмкіндігін ≥2500м биіктіктерге сұраныс бойынша жақсартуға болады)
3. Жел қысымы: ≤700Pa (жел жылдамдығы ≤34м/с, жақсы желдетілетін ішкі орталар үшін жарамды)
4. Сейсмикалық қарқындылық: ≤8 (қалыпты жер сілкінісі әсерлеріне төтеп береді, жер сілкінісі қаупі бар жерлерде тұрақты жұмысты қамтамасыз етеді. аймақтар)
5. Мұз қалыңдығы: ≤20мм (мұздануы мүмкін салқын ішкі орталар үшін қолайлы)
6. Ластану дәрежесі: III, IV класс (ластауға төзімді дизайн, шаңы жоғары немесе жоғары үй-жайларға жарамды. химиялық ластану)
7. Орнату орны: жанғыш және жарылғыш қауіптерден, химиялық коррозиядан және қатты дірілден таза. (арнайы пайдалану шарттарын пайдаланушы мен өндіруші арасындағы келіссөздер арқылы анықтауға болады)

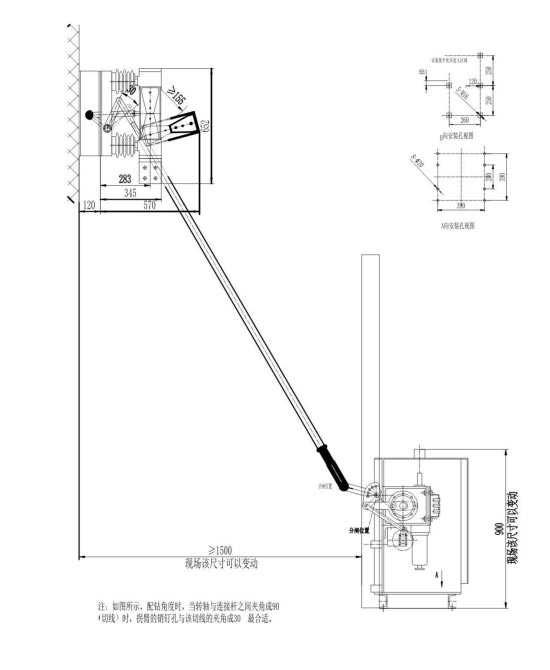

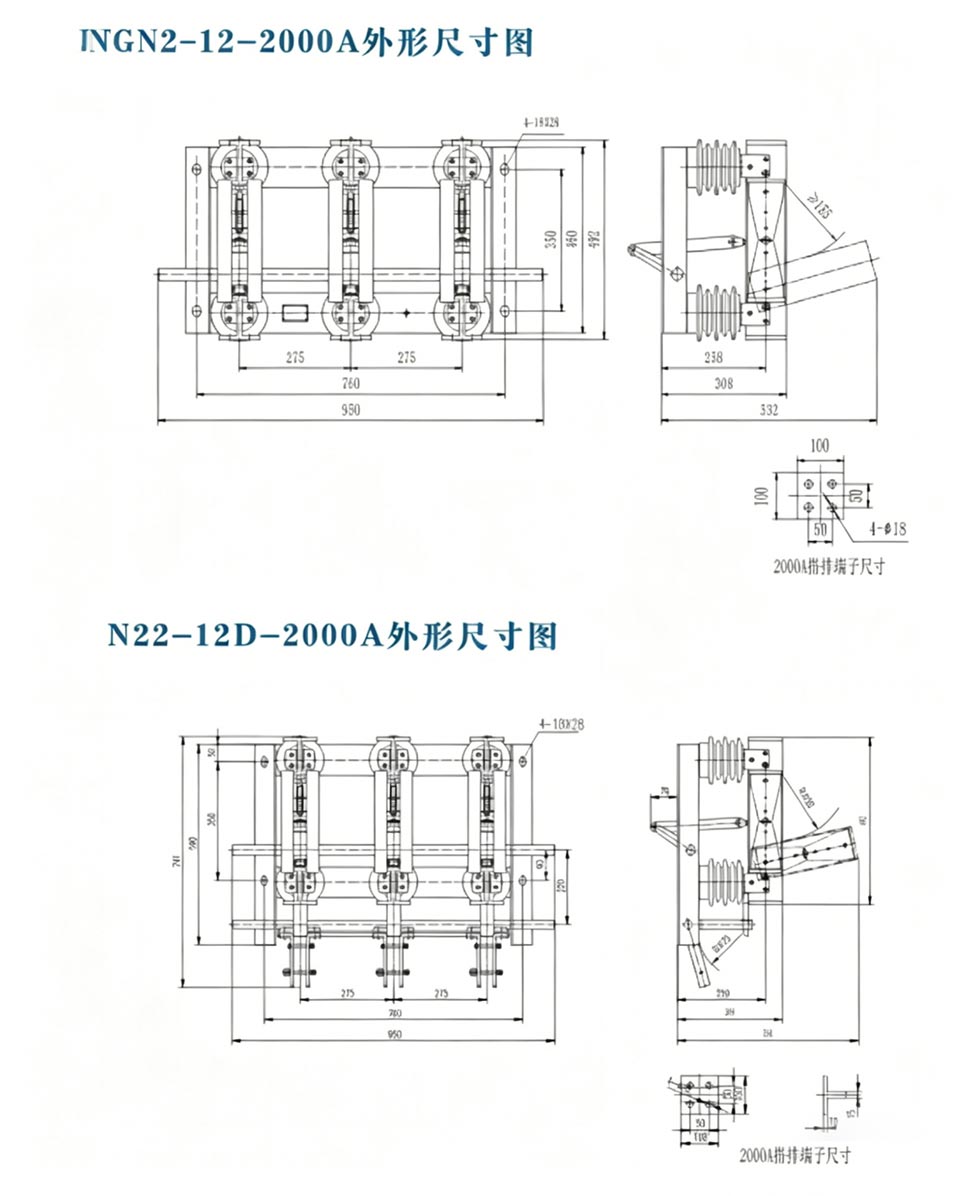

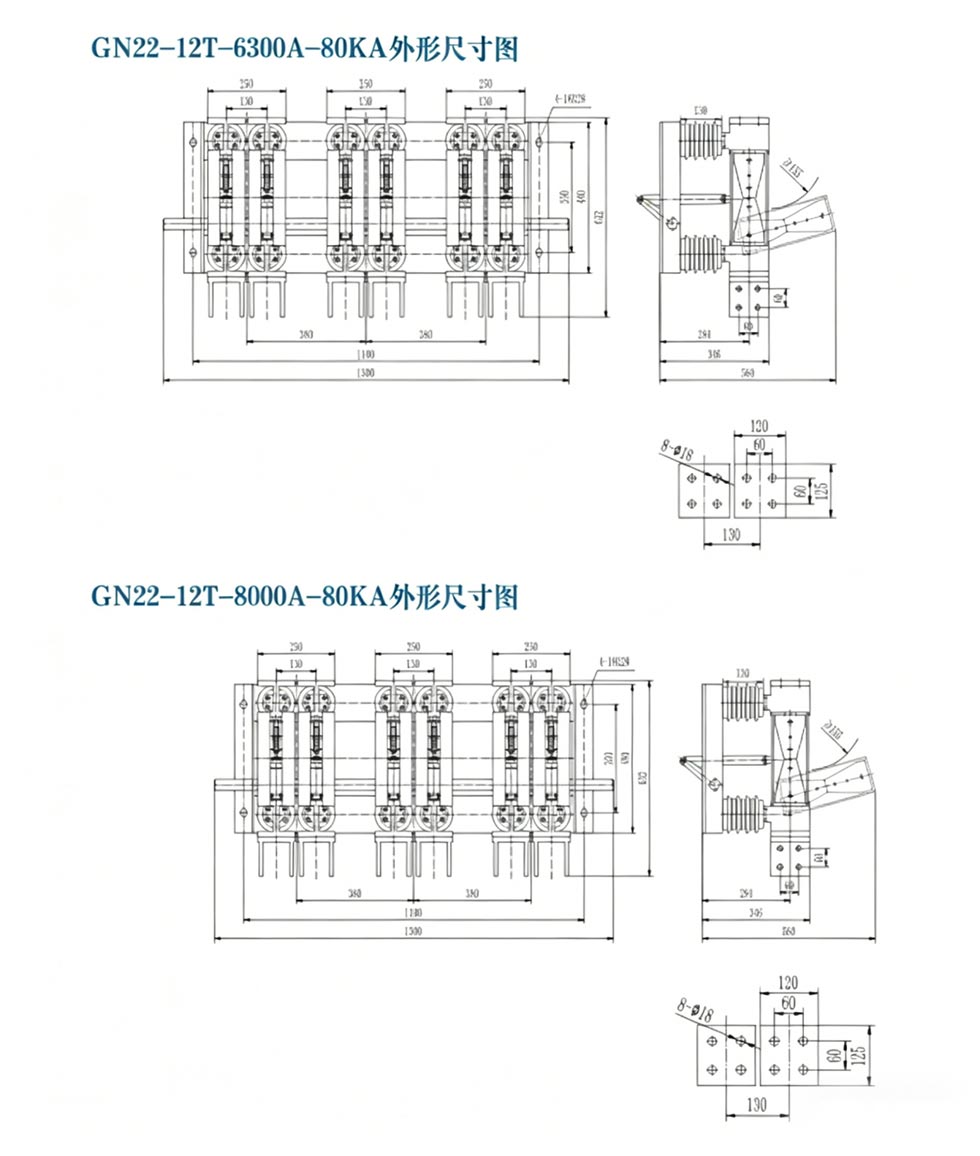

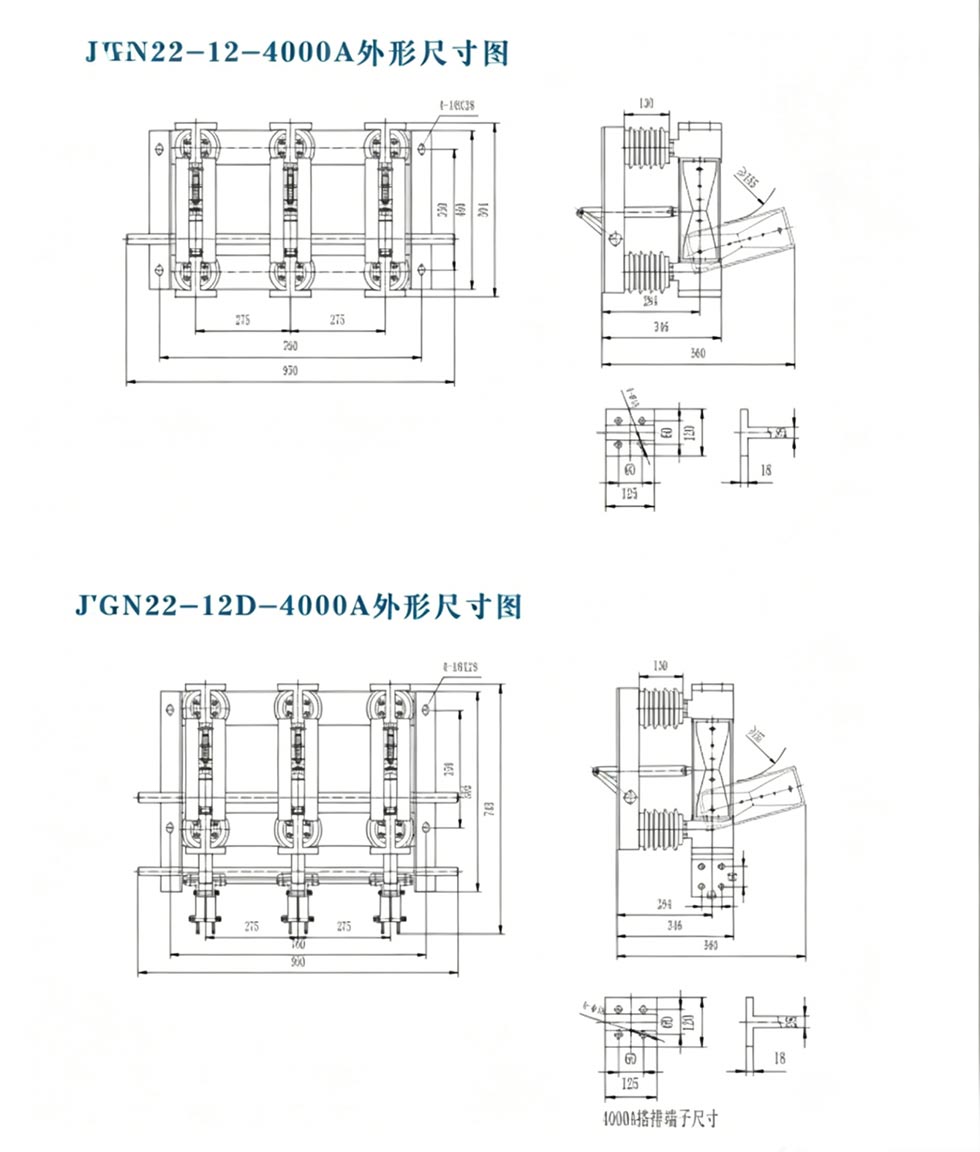

Сыртқы өлшем

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Нақты әлемдегі қолданбалы жағдай

Жағдайды зерттеу: Шаньдун, Қытайдағы ірі көмір электр станциясы

Қытайдың Шаньдун провинциясында орнатылған қуаттылығы 2×600 МВт ірі көмір электр станциясы генератор қондырғыларына және қуатқа қауіпсіз техникалық қызмет көрсетуді қамтамасыз ету үшін генератор розеткасындағы жоғары токты ажыратқыш жүйесі. Терең зерттеулер мен салыстырудан кейін электр станциясы Usune GN сериялы 20кВ/8000А үй ішінде таңдады. жоғары вольтты ажыратқыш (жерге қосқышы бар, ластанудан қорғалған түрі). Белгіленген өндіруші ретінде Usune теңшелген орнату нұсқаулығын және сатудан кейінгі қызмет көрсетуді қамтамасыз етеді. Өнім үш жылдан бері тұрақты жұмыс істеп тұр 2023 жылы енгізілгеннен бері жылдар.

Жұмыс кезінде коммутатор жоғары ток пен қатал ішкі ортаның сынағына төтеп берді (ластану деңгейі IV) нашар байланыс немесе оқшаулаудың зақымдалуы сияқты ақауларсыз. Ол қуатты оқшаулау тапсырмасын тиімді орындады генератор қондырғысына техникалық қызмет көрсету кезінде, техникалық қызмет көрсететін персоналдың қауіпсіздігін және электр қуатының қалыпты жұмысын қамтамасыз ету өсімдік. Тұтынушы өнімнің өнімділігін және Усунаның кәсіби қызметін жоғары бағалайды және келісімге қол қойды Усунемен ұзақ мерзімді ынтымақтастық туралы келісім, оны ажыратқыштарды жеткізуші ретінде белгілеу.

Жиі қойылатын сұрақтар

1-сұрақ: Usune GN сериялы ішкі ауа оқшаулау қосқышының негізгі функциясы қандай және оны үзу үшін пайдалануға болады ма? жүктеме тогы?

A1: Негізгі функция электр жабдықтарына техникалық қызмет көрсету кезінде сенімді қуат оқшаулауын қамтамасыз ету және жүйелер. Тізбекте нақты үзіліс жасай отырып, ол техникалық қызмет көрсететін персонал мен жабдықтардың қауіпсіздігін қамтамасыз етеді. Ол бұл өнімнің жүктеме айырғышы емес, қуат оқшаулау құрылғысы екенін атап өту маңызды. Ол мүмкін емес жүктеме тогын немесе қысқа тұйықталу тогын үзу үшін қолданылады; оны тек контурды түсірген кезде ғана пайдалануға болады немесе жүктеме тогы басқа коммутациялық жабдықпен үзілгеннен кейін.

2-сұрақ: Usune GN сериялы үй ішіндегі ауа оқшаулау қосқышын нақты пайдалану шарттарына сай реттеуге болады ма?

A2: Иә. Кәсіби өндіруші ретінде Usune жан-жақты R&D және теңшеу мүмкіндіктеріне ие. үшін ерекше пайдалану жағдайлары бар пайдаланушылар (мысалы, ≥2500 м биіктік, арнайы ластану деңгейлері немесе арнайы орнату) кеңістік талаптары) негізінде өнімнің дизайны мен параметрлерін реттеу үшін терең байланыс жасай аламыз теңшелген шешімдерді қамтамасыз ететін нақты жердегі жағдайлар. Арнайы пайдалану шарттары арқылы анықталады өнім орнында жұмыс істеуге жарамды екеніне көз жеткізу үшін пайдаланушы мен өндіруші арасындағы келіссөздер қоршаған орта және нақты қажеттіліктер.
