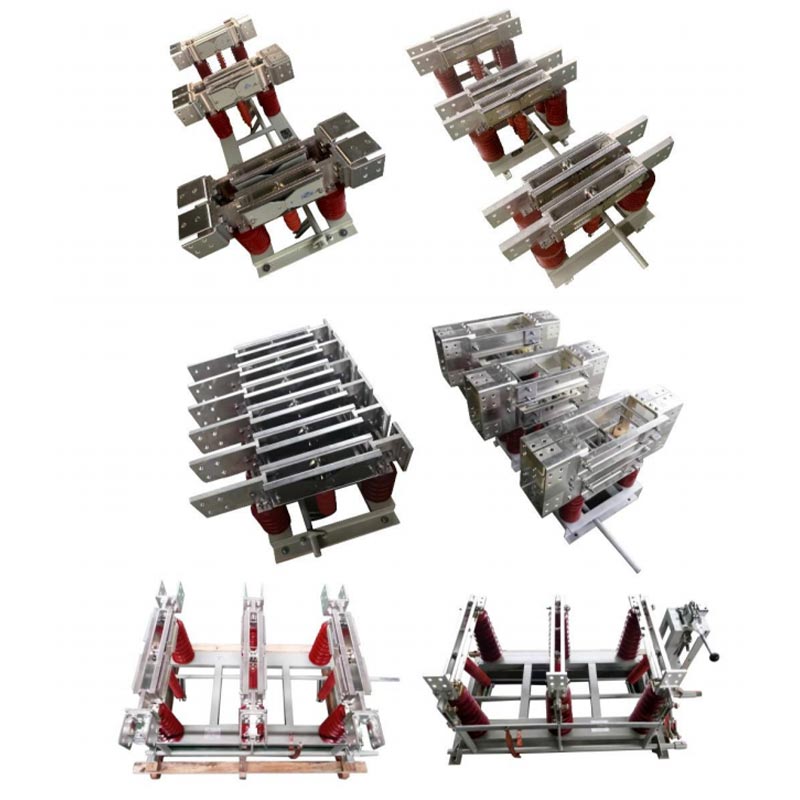

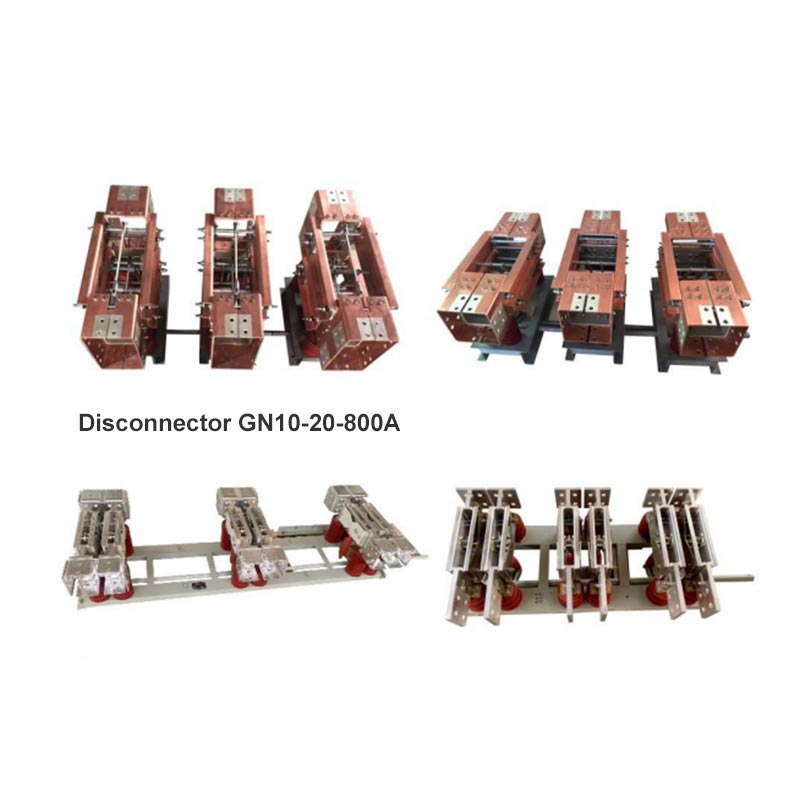

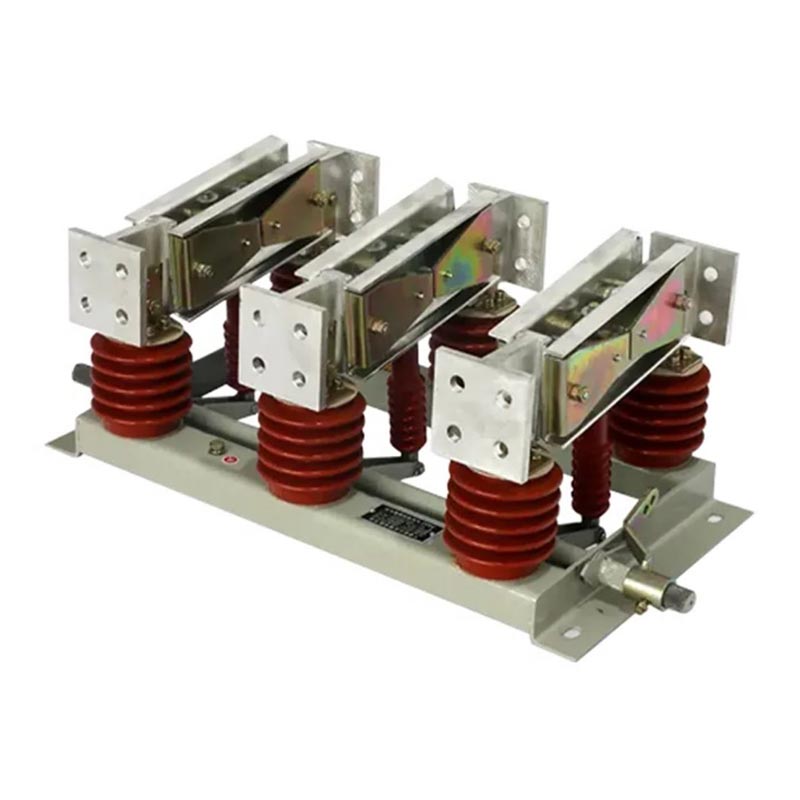

Ажырату қосқышы 12кв 10кв 1000a 1250a

Usune ажыратқышы 12кВ 10кВ 1000A 1250A - бұл компанияның қажеттіліктеріне бағытталған негізгі өнім. өнеркәсіптік жоғары вольтты электр қуатын тарату. Ол генератор розеткалары мен жоғары вольтты құрылғылар үшін арнайы жасалған 10кВ және 12кВ кернеу деңгейлеріне бейімделетін және 1000А және негізгі ток сипаттамаларын қамтитын жүйелер 1250A.

12кВ/10кВ/1000А/1250А ажыратқышы үш тәуелсіз бір полюсті блоктан тұрады және икемді болуы мүмкін үш полюсті біріктірілген жоғары вольтты электр құрылғысы ретінде конфигурацияланған. Ол ықшам құрылымды ұсынады, ыңғайлы жұмыс және сенімді оқшаулау. Үйде жасалған флагмандық өнім ретінде ол оқшаулауға, жерге қосуға және әртүрлі жұмыс жағдайларында ластануды болдырмау талаптары. Ол астында сенімді тізбекті ауыстыруға қол жеткізеді анық көрінетін оқшаулау үзілісін қалыптастыратын, техникалық қызмет көрсетуші персоналдың қауіпсіздікті қамтамасыз ететін бос жүріс жағдайлары көзі.

Негізгі артықшылықтар

1. Жетілдірілген технология және тұрақты өнімділік

- Соңғы отандық жоғары вольтты электр технологиясын біріктіреді, өткізгіштік тізбегі мен оқшаулауды оңтайландырады дизайн, контактіге төзімділікті төмендетеді және жоғары ток өткізу қабілетін жақсартады;
- Қосымша жерге қосу қосқышы (D) және ластанудан қорғайтын (W) түрлері бар ішкі (N) және сыртқы конфигурацияларды қолдайды. күрделі жұмыс жағдайларына бейімделу;
- Қартаюға және коррозияға төзімділігі жоғары оқшаулағыш материалдар мен тотқа төзімді металл компоненттерін пайдаланады; қызмет ету мерзімін ұзарту.

2. Сәйкес және сертификатталған, қауіпсіз және сенімді

- GB 1985-2014 «Жоғары вольтты айнымалы токты ажыратқыштар мен жерге қосу қосқыштары»
- GB/T 11022-2011 «Жоғары вольтты тарату құрылғылары мен басқару жабдықтарының стандарттарына қойылатын жалпы техникалық талаптар»
- DL/T 486-2010 «Жоғары вольтты айнымалы токты ажыратқыштар мен жерге қосқыштарға тапсырыс берудің техникалық шарттары»
- DL/T 593-2006 «Жоғары вольтты тарату құрылғылары мен басқару жабдықтарына қойылатын техникалық талаптар»

3. Күшті бейімделу және қолданбалардың кең ауқымы

- Кернеу/ток сипаттамалары: 10кВ, 12кВ; 1000A, 1250A, 2000A-10000A жоғары ток үлгілеріне дейін кеңейтілетін;
- Қол жетімді түрлері: жерлендірілмеген, бір жерге тұйықталған, қабырға арқылы өтетін түрі, орнатудың әртүрлі талаптарына сай;
- Қоршаған ортаға төзімділік: -50℃-ден +50℃-ге дейінгі кең жұмыс температурасы диапазоны, ≤2000м биіктік (үшін реттеуге болады) 2500м-ден жоғары), жер сілкінісіне 8 баллға төзімді, 20мм... Мұздануға төзімді, III және IV класқа жарамды ластану аймақтары.

Техникалық параметрлер

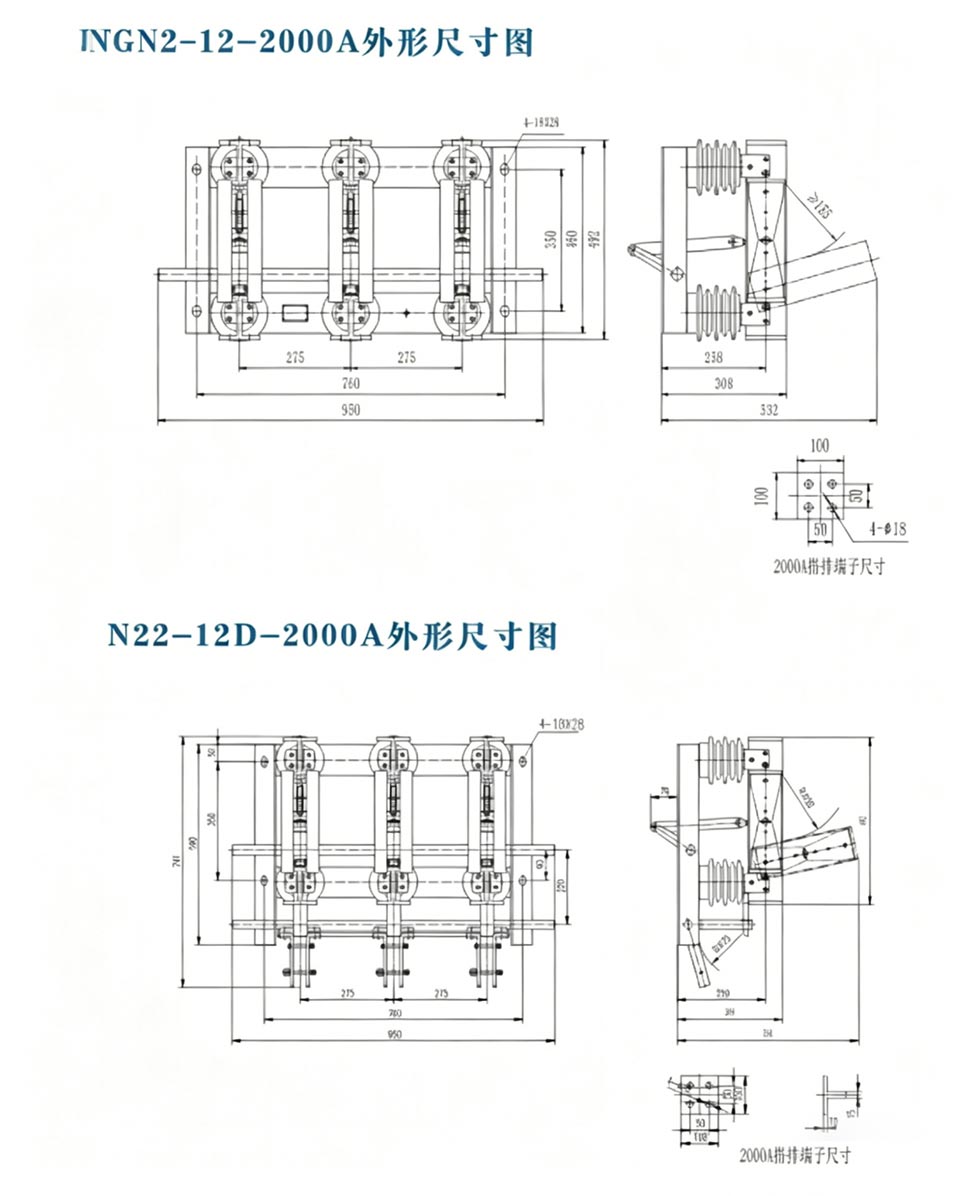

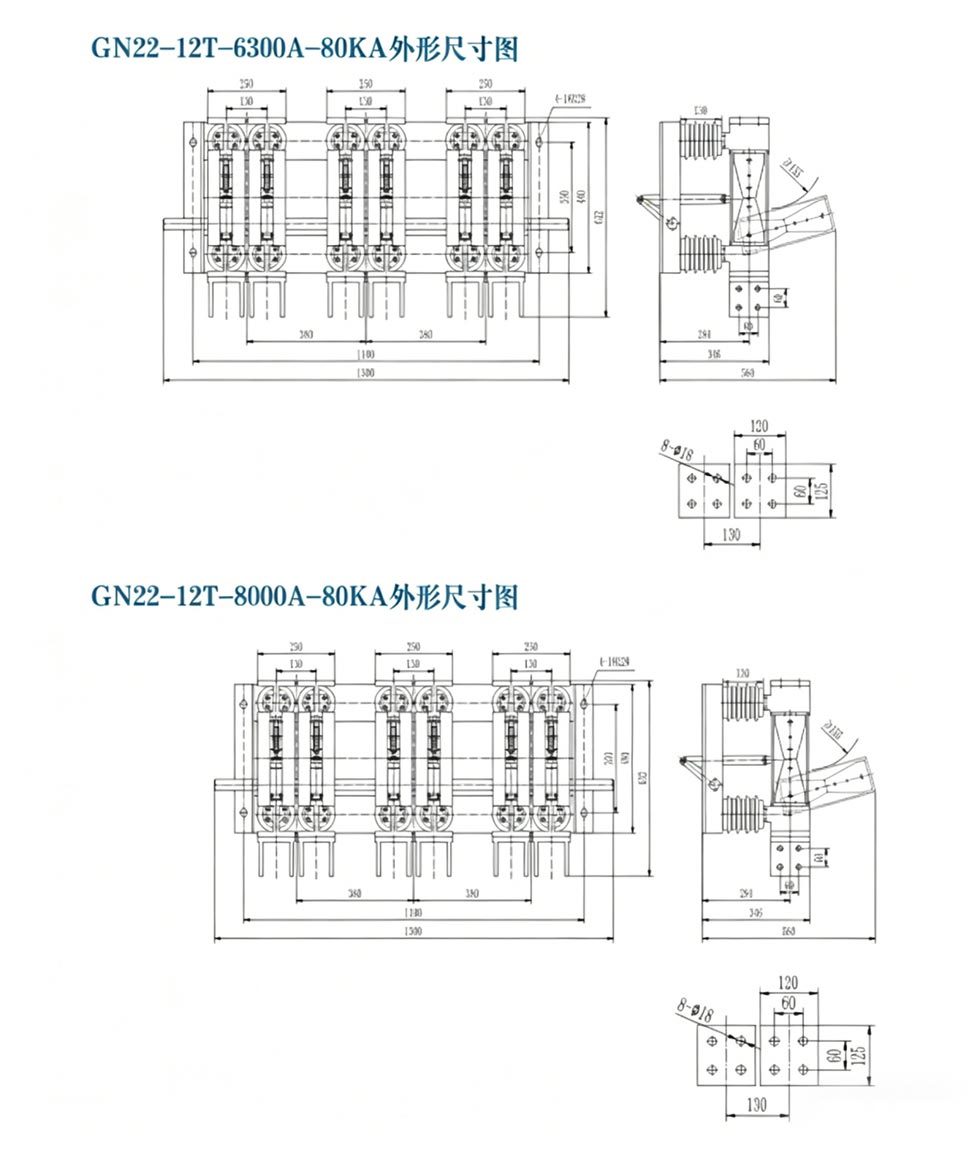

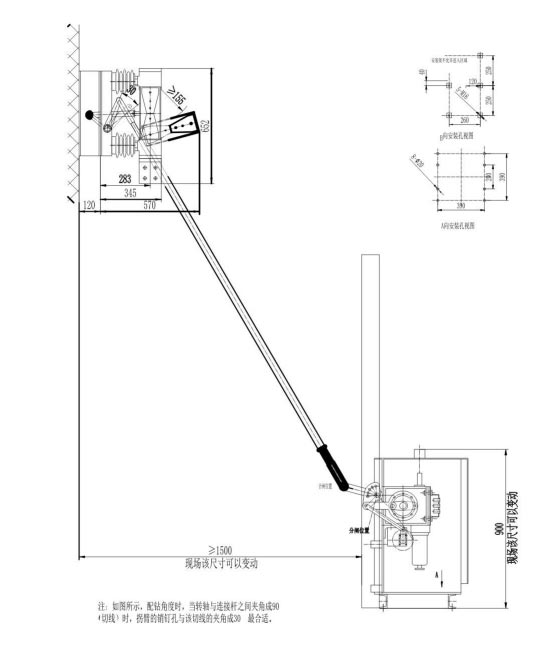

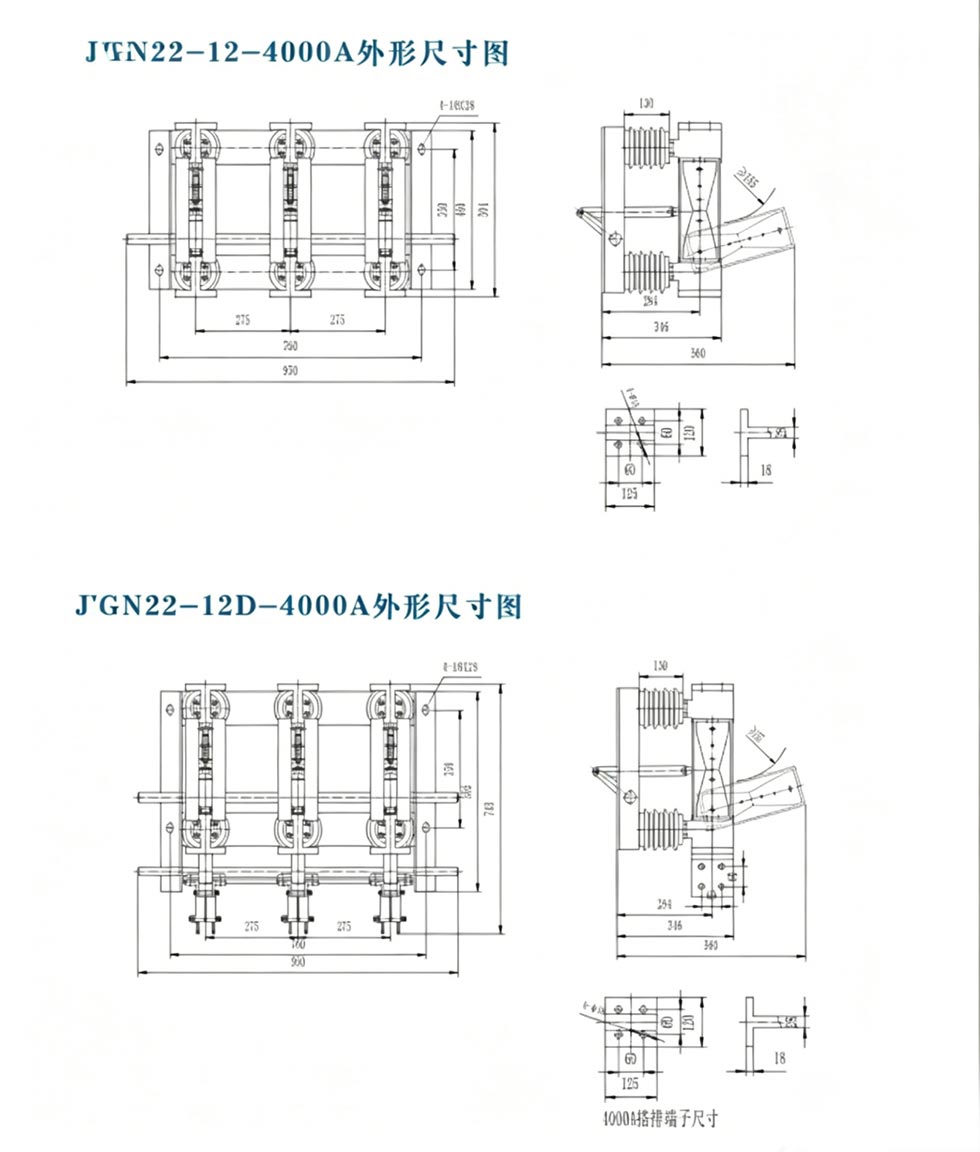

Сыртқы өлшем

Жоба анықтамасы

Cas-ғарыштық зымыран ұшыру жобасы

Сынақ есебі

Нақты қолдану жағдайлары

1-жағдай: Ірі болат зауытындағы 12кВ электр тарату жүйесін жаңарту

Мемлекеттік болат зауыты 12 кВ жоғары вольтты электр тарату бөлмесінің оқшаулау жабдығын жаңартуды қажет етті. The Негізгі қиындықтар жоғары токпен жылыту, сыртқы ластанудан нашар қорғау және техникалық қызмет көрсету кезіндегі жоғары қауіпсіздік тәуекелдері болды. The Usune GN□-12DW/1250A айырғышы (жерге қосу және ластанудан қорғайтын) таңдалды, қатты сыртқы ауаға жарамды. шаң орталары. Оның 1250А номиналды тогы болат балқыту өндірісінің толық жүктемеде жұмыс істеу талаптарына сәйкес келеді сызық.

- Іске асыру нәтижелері: Жабдық 2 жыл бойы қызып кетпестен немесе оқшауланбай жұмыс істейді сәтсіздіктер. Жерге қосу функциясы сенімді, ал оқшаулау үзіліс техникалық қызмет көрсету кезінде анық. Техникалық қызмет көрсету тиімділік 40%-ға артты, нәтижесінде тұтынушыдан ұзақ мерзімді жаппай сатып алу тапсырыстары пайда болды.

2-жағдай: Ірі жылу электр станциясындағы 10кВ генератордың шығысын оқшаулау

10 кВ генератор розеткасындағы оқшаулау жабдығын конфигурациялау үшін қажет 300 МВт жылу электр станциясы биіктікте бейімделу, жоғары ток тұрақтылығы және дірілге төзімділік. Usune GN□-10/1000A үй ішінде ажырату қосқышы таңдалды, зауыт аймақтары үшін қолайлы теңшелген жоғары биіктікте күшейтілген шешім ≤2200м биіктікте және күшті діріл жағдайларына төзімді.

- Іске асыру нәтижелері: Жабдық үлкен токтардың әсеріне төтеп бере отырып, 3 жыл бойы тұрақты жұмыс істеді. генератордың розеткасында құрылғыны қауіпсіз оқшаулауды қамтамасыз ететін ақаусыз немесе ақаусыз техникалық қызмет көрсету және электр станцияларында стандартты қолдану жағдайына айналу.

Жиі қойылатын сұрақтар

1-сұрақ: Usune ажыратқышы 12кВ 10кВ 1000А 1250А мен қарапайым ажыратқыштың негізгі айырмашылығы неде? қосқыштар?

A: Негізгі айырмашылық жоғары ток өткізу қабілетінде және қоршаған ортаға бейімделуінде. Кәдімгі ажыратқыштар ≤630A номиналды токқа ие, ал Usune өнімдері 1000А және 1250А жоғары токқа бағытталған. сценарийлер, жылу түзілуін азайту үшін өткізгіш құрылымды оңтайландыру; сонымен бірге олар қолдайды Ішкі/сыртқы пайдалану, ластанудан қорғау, жерге қосу және т.б. үшін теңшеу және төтенше температураға төтеп бере алады. -50 ℃-ден + 50 ℃ дейін, бұл оларды қарапайым болат диірмендері мен электр станциялары сияқты қатал жағдайларға қолайлы етеді. өнімдерді қанағаттандыра алмайды.

2-сұрақ: Бұл ажыратқыш жоғары биіктікте және қатты ластанған ортада пайдалануды қолдай ма?

A: Иә. Стандартты үлгі ≤2000м биіктікке және III-IV ластану деңгейлеріне жарамды. ≥2500м биіктіктер үшін, үйлесімділікті күшейтілген оқшаулау және төмендетілген номиналды ток сияқты теңшелген шешімдер арқылы жақсартуға болады. Қатты ластанған орталар үшін ластануға төзімді (W) моделі қол жетімді. жарқылға қарсы мүмкіндіктерді жақсарту үшін оқшаулағыштар. Бұл модель бірнеше биіктіктегі болатта жүзеге асырылды зауыттар мен электр станциялары.

3-сұрақ: 12кВ, 10кВ, 1000А және 1250А ажыратқыштар үшін кепілдік мерзімі қандай? Орнату бойынша нұсқаулық сатудан кейінгі қамтамасыз етілген?

A: Usune 2 жылдық кепілдікті ұсынады, оның ішінде адами емес ақаулар үшін бөлшектерді тегін жөндеу және ауыстыру кіреді. кепілдік мерзімі. Сатудан кейінгі топ орнату бойынша тегін нұсқаулық пен техникалық оқытуды қамтамасыз етеді және көмектесе алады қашықтан немесе орнында іске қосу арқылы. Жабдықты қамтамасыз ету үшін теңшелген техникалық шешімдерге де қолдау көрсетіледі жердегі жағдайларға бейімделу және техникалық қызмет көрсету мәселелерін жою.
