Мақалаға шолу
Бұл нұсқаулық ауадан оқшауланған сақиналы негізгі блоктың қалай жұмыс істейтінін, оның өнімділігін қандай құрамдас бөліктермен анықтайтынын, оның техникалық сипаттамаларын қалай бағалау керектігін және сатып алушылардың сатып алу алдында нені тексеруі керектігін түсіндіреді. Ол сондай-ақ болдырмауға болатын бос уақытты азайтуға көмектесетін жалпы қолданбалы қиындықтарды, пайдалану қауіпсіздігін және техникалық қызмет көрсету тәжірибелерін қамтиды.

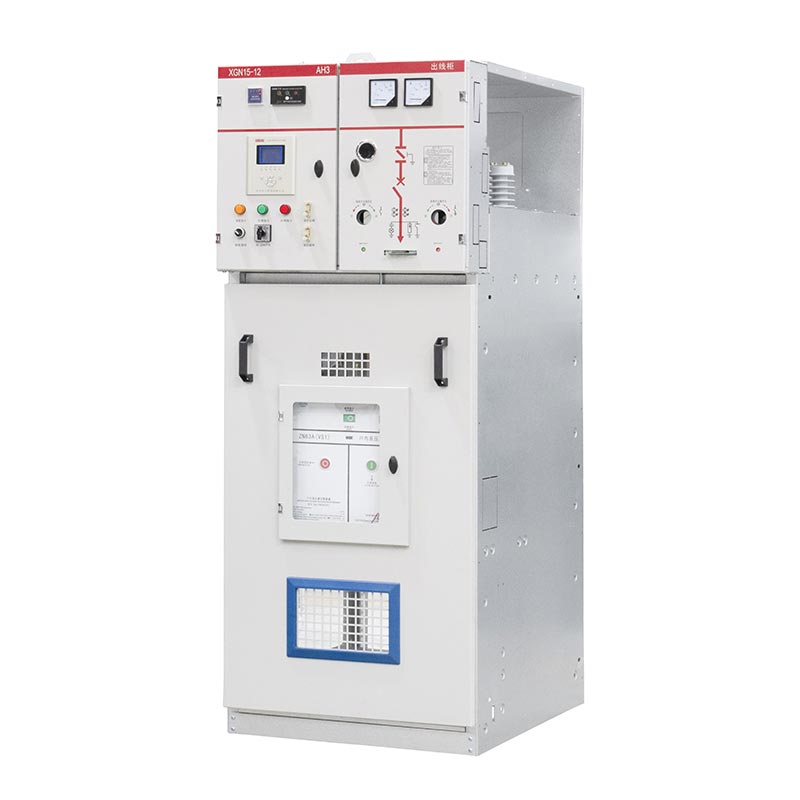

1. Ауа оқшауланған сақинаның негізгі блогы RMU дегеніміз не?
Анауадан оқшауланған сақина негізгі блок RMU- тарату желісіндегі тізбектерді қосуға, басқаруға және оқшаулауға арналған орташа вольтты электр тарату құрылғысы. Ол атмосфералық ауаны сол бөліктердегі негізгі оқшаулау ортасы ретінде SF₆ газына сүйенбей, қолданылатын қуаттандырылған компоненттердің айналасында оқшаулағыш орта ретінде пайдаланады.
Терминнегізгі құрылғы сақинасыжабдықтың сақинаны тарату тәртібіндегі рөлін сипаттайды. Сақина әдетте бірнеше тарату нүктелерін байланыстырады, бұл желі дизайны мен жұмыс конфигурациясы рұқсат еткенде әртүрлі бағыттағы қосалқы станцияға қуат алуға мүмкіндік береді. RMU ықшам қоршаудағы бірнеше коммутация функцияларын біріктіреді, бұл тарату операторларына фидерлер мен трансформатор қосылымдарын басқаруға көмектеседі.
Электр кернеуін өзгертетін тарату трансформаторынан айырмашылығы, RMU орташа вольтты тізбектерді қосуды және ажыратуды басқарады. Конфигурациясына байланысты ол жүктемені ауыстыруды, оқшаулауды, жерге қосуды және сақтандырғыштар немесе автоматты ажыратқыштар арқылы фидер қорғанысын қамтамасыз ете алады.
Ауа оқшауланған RMU инженерлерге нақты анықталған коммутация функцияларын, газсыз оқшаулауды және орнату ортасына сәйкес келетін конфигурацияны қажет ететін қолданбаларда қолданылады. Біреуін көрсетпес бұрын, жоба командасы жүйе кернеуін, ақаулық деңгейін, жұмыс схемасын, қолжетімді кеңістікті және қолданылатын қызметтік талаптарды растауы керек.
2. Ауа оқшауланған RMU қалай жұмыс істейді?
Ауа оқшауланған RMU кіріс сақиналы фидерлер мен шығыс тарату тізбектері арасындағы байланыстарды басқару арқылы электр қуатын басқарады. Әдеттегі үш жақты құрылымда екі функционалды блок сақиналы кабель бөліктерін қосады, ал үшіншісі жергілікті трансформатор фидерді қамтамасыз етеді немесе қорғайды.
Қалыпты тарату жұмысы
Қалыпты жұмыс кезінде коммутациялық құрылғылар желінің бекітілген жұмыс жоспарына сәйкес орналастырылады. Көптеген тарату желілері әдетте ашық нүктесі бар сақина тәрізді кабель схемасын пайдаланады. Бұл реттеу барлық сақинаны міндетті түрде жабық контур ретінде пайдаланбай, баламалы жеткізу жолын сақтайды.
Ақауларды оқшаулау және жабдықтауды қалпына келтіру
Кабель бөлігінде ақау пайда болса, қорғаныс құрылғылары ақаулықты жобаланғандай анықтайды немесе үзеді, ал операторлар немесе мақұлданған автоматтандыру жүйесі зақымдалған бөлікті оқшаулайды. Жабдық рейтингтері, желі сыйымдылығы, қорғауды үйлестіру және коммутация процедуралары мүмкіндік берген жағдайда, қалған салауатты желі баламалы фидер арқылы қалпына келтірілуі мүмкін.
| Жұмыс жағдайы | RMU функциясы | Операциялық мақсат |
|---|---|---|
| Қалыпты жұмыс | Белгіленген тізбек қосылымдарын сақтайды. | Қосылған жүктемелерге қуат беріңіз. |
| Жоспарлы жөндеу | Тиісті тізбекті оқшаулайды және бекітілген жерге қосу процедураларын қосады. | Қауіпсіз жұмыс жағдайын жасаңыз. |
| Кабель ақауы | Зардап шеккен бөлікті үзу немесе оқшаулау үшін жүйені қорғау схемасымен жұмыс істейді. | Зардап шеккен желі аймағын шектеңіз. |
| Желіні қалпына келтіру | Рұқсат етілген жерде сау бөлімдерді қайта қосу үшін рұқсат етілген ауысуға мүмкіндік береді. | Қызметті мүмкіндігінше қауіпсіз және жылдам қалпына келтіріңіз. |
Жүктемені ауыстыруды ақаулық үзілістен ажырату маңызды. Жүктемені ажырату ауыстырып-қосқышы көрсетілген коммутациялық міндеттерге арналған; әрбір қысқа тұйықталу тоғын үзуге болмайды. Ақаулықтан қорғау келісілген сақтандырғыш-қосқыш комбинациясын немесе сәйкес қорғаныс релесі бар автоматты ажыратқышты қажет етуі мүмкін.
3. Ауа оқшауланған РМУ негізгі құрамдас бөліктері қандай?
Нақты ішкі орналасу өндіруші мен модельге байланысты өзгереді, бірақ көптеген конструкциялар коммутациялық құрылғыларды, өткізгіштерді, оқшаулау құрылымдарын, қауіпсіздік механизмдерін және қосымша бақылау жабдығын біріктіреді.
Жүктеме ажыратқыштары
Жүктемені ажырату ауыстырып-қосқыштары берілген қалыпты жүктемені ауыстыру жағдайында тізбектерді қосады немесе ажыратады. Сақина конфигурациясында олар операторларға кіріс және шығыс кабель бөліктерін басқаруға мүмкіндік береді. Олардың номиналды жасалуы, сынуы және қысқа уақытқа төтеп беру мүмкіндіктері жоспарланған міндетке сәйкес келуі керек.
Шина және электр қосылымдары
Шиналар функционалды блоктар арасындағы өткізгіш жолдарды қамтамасыз етеді. Олардың материалы, көлденең қимасы, қосылу сапасы және жылу дизайны ток өткізу қабілетіне және температураның жоғарылауына әсер етеді. Кабель ұштары да көрсетілген кабель түріне және орнату тәртібіне сәйкес болуы керек.
Жерге қосқыштар мен блокировкалар
Жерге қосқыштар бекітілген жұмыс реті рұқсат еткенде, белгіленген оқшауланған тізбек бөліктерін жерге тұйықтау құралын қамтамасыз етеді. Механикалық немесе электрлік бұғаттаулар тыйым салынған коммутация операцияларын болдырмауға көмектеседі. Бұл механизмдер маңызды, бірақ олар қолданылатын қауіпсіздік процедурасы бойынша оқшаулауды және кернеудің жоқтығын тексеруді алмастырмайды.
Сақтандырғыш-қосқыш комбинациялары немесе автоматты ажыратқыштар
Трансформатор қоректендіргіштері сақтандырғыш-қосқыш комбинациясын немесе қорғаныс релесі бар автоматты ажыратқышты пайдалана алады. Тиісті шешім трансформатордың сипаттамаларына, күтілетін ақаулық токқа, таңдамалы талаптарға және желіні қорғау философиясына байланысты.
Оқшаулағыштар, қоршау және бақылау керек-жарақтары
Оқшаулағыш тіректер қажетті электрлік саңылауларды сақтайды және ток өткізетін компоненттерді қолдайды. Қоршау жабдықты өнім үшін белгіленген қоршаған орта мен механикалық жағдайлардан қорғайды. Қосымша кернеу индикаторлары, ақаулық өту индикаторлары, мотор операторлары және байланыс құрылғылары дұрыс біріктірілген кезде жұмыс көрінісін және қашықтан басқаруды жақсарта алады.
4. Ауа оқшаулау қандай артықшылықтар береді?
Ауа оқшаулау тарату жобалары үшін практикалық артықшылықтар ұсына алады, әсіресе жоба иесі тиісті бөлімдерде SF₆ негізіндегі оқшаулаудан аулақ болғысы келгенде. Бұл артықшылықтардың мәні жабдықтың дизайны мен жұмыс ортасына байланысты.
- Ауа оқшауланған бөліктерде SF₆ талаптары жоқ:Сәйкес дизайн бұл бөліктердегі SF₆-мен байланысты өңдеуді, ағып кетуді бақылауды және пайдалану мерзімінің аяқталуын қалпына келтіруді болдырмайды.
- Жасалған жағдайда көрінетін және қол жетімді құрылымдар:Кейбір конструкциялар құрамдас бөліктер мен ауысу позицияларын оқытылған қызметкерлерге тексеруді жеңілдетеді. Нақты үлгі үшін қол жетімділік тексерілуі керек.
- Модульдік конфигурация:Өнімдер тобы қажетті комбинацияларды қолдайтын кезде, функционалдық блоктарды кіріс, шығыс және трансформатор-беруші талаптарын қанағаттандыру үшін реттеуге болады.
- Техникалық қызмет көрсетуді жоспарлау:Ауа оқшауланған бөліктерде SF₆ болмаса, операторлар бұл бөліктерге газбен байланысты қызмет көрсету тапсырмаларын орындаудан аулақ болады, дегенмен электрлік және механикалық қызмет көрсету маңызды болып қала береді.
- Таратуды автоматтандыруды қолдау:Қосымша мотор операторлары мен бақылау керек-жарақтары қашықтан коммутацияны және күй туралы есеп беруді қолдай алады.
Қандай шектеулер бар?
Ауа оқшауланған конструкциялар кейбір газ оқшауланған баламаларға қарағанда үлкен электрлік саңылауларды және үлкенірек орнату орнын қажет етуі мүмкін. Ылғалдылық, ластану, конденсация, биіктік және қоршау жағдайлары оқшаулау өнімділігіне де әсер етуі мүмкін. Газсыз дизайн автоматты түрде техникалық қызмет көрсетусіз жұмысты немесе кез келген ортада жоғары өнімділікті білдірмейді.
Сатып алушылар оқшаулау ортасына негізделген RMU таңдамай, жабдықтың толық конфигурациясын, орнату құнын, қызмет ету циклінің талаптарын, қоршаған орта жағдайларын және қолданыстағы ережелерді салыстыруы керек.
5. Ауа оқшауланған RMU қайда қолданылады?
Ауа оқшауланған сақиналы негізгі блоктар олардың кернеу көрсеткіштеріне, қорғаныс механизмдеріне, қоршау құрылысына және бекітілген орнату шарттарына байланысты орташа кернеуді тарату қолданбаларына қызмет ете алады.
Өнеркәсіптік зауыттар
Зауыттар мен өңдеу кәсіпорындары трансформаторларды, өндірістік аумақтарды және басқа да электр жүктемелерін қамтамасыз ету үшін орта вольтты тарату жабдығын пайдаланады. RMU фидерді оқшаулауды қолдай алады және техникалық қызмет көрсету топтарына бүкіл сайтқа қажетсіз әсер етпестен желі бөлімдерін басқаруға көмектеседі.
Коммерциялық және тұрғын үй құрылыстары
Кеңсе кешендері, пәтер құрылыстары, сауда объектілері және аралас мақсаттағы жобалар жергілікті тарату қосалқы станцияларында RMU пайдалана алады. Ықшам функционалдық қондырғылар жоспарланған электр инфрақұрылымында бірнеше трансформаторлық фидерлерді басқаруды жеңілдетеді.
Коммуналдық тарату желілері
Тарату операторлары фидер бөлімдерін басқару және қалпына келтіру процедураларын қолдау үшін желілік қосылым нүктелеріне RMU орнатуы мүмкін. Таңдалған құрылғы утилитаға қатысты қорғанысты, коммутацияны, орнатуды және құжаттама талаптарын қанағаттандыруы керек.
Жаңартылатын энергия көздері және инфрақұрылымдық жобалар
Күн қондырғылары, инфрақұрылым нысандары және басқа да энергетикалық жобалар коллекторлық тізбектер, трансформаторлар және тарату желілері арасында орташа кернеуді ауыстыруды қажет етуі мүмкін. RMU нақты ақаулық үлеске, коммутация міндетіне және желіге қосылу дизайнына сәйкес таңдалуы керек.
Ашық немесе жағалаудағы қондырғылар үшін жоба топтары қоршауды қорғауды, коррозияға төзімділікті, температура диапазонын, конденсацияны бақылауды және кабель кіретін герметиканы қосымша бағалауы керек. Кез келген нақты үлгінің жарамдылығы өндіруші мәлімдеген қызмет көрсету шарттарына сәйкес расталуы керек.
6. Сатып алушылар қандай техникалық сипаттамаларды тексеруі керек?
Ауа оқшауланған RMU таңдау номиналды кернеуді сәйкестендіріп қана қоймайды. Қате рейтингтер немесе жарамсыз қорғаныс жүйесі қауіпсіздік тәуекелдерін, іске қосу кешігулерін және қымбат тұратын жабдықты өзгертуді тудыруы мүмкін. Сатып алушылар баға ұсынысын сұрамас бұрын өндірушіге желі параметрлері мен жоба талаптарын ұсынуы керек.
| Техникалық сипаттама | Нені тексеру керек | Неліктен маңызды |
|---|---|---|
| Номиналды кернеу | Жүйенің номиналды және максималды жұмыс кернеуімен үйлесімділік. | Оқшаулау және жабдық рейтингтерінің желіге сәйкестігін қамтамасыз етеді. |
| Номиналды ток | Шина, сақиналы қосқыш және фидердің ток көрсеткіштері. | Күтілетін жүктемеге жарамсыз жабдықты таңдауды болдырмайды. |
| Қысқа тұйықталу өнімділігі | Номиналды қысқа уақыт ағымдағы, ұзақтығы және тиісті жасау немесе бұзу міндеттеріне төтеп береді. | Тарату құрылғысын есептелген ақаулық деңгейіне сәйкестендіреді. |
| Функционалдық конфигурация | Жолдар саны, сақиналы ажыратқыштар, трансформатор фидерлері және кеңейту ережелері. | Жабдықты бір сызықты диаграммамен туралайды. |
| Қорғау әдісі | Сақтандырғыш-қосқыш комбинациясы немесе автоматты ажыратқыш пен реле орналасуы. | Дұрыс ақауларды жоюды және үйлестіруді қолдайды. |
| Оқшаулау және саңылаулар | Ауа оқшаулау дизайны және қажетті электрлік саңылаулар. | Белгіленген жағдайларда диэлектрлік өнімділікті қолдайды. |
| Орнату ортасы | Ішкі немесе сыртқы пайдалану, биіктік, ылғалдылық, температура және ластану. | Қоршаған ортаға және оқшаулауға байланысты тәуекелдерді азайтады. |
| Қоршауды қорғау | Көрсетілген IP рейтингі және кіру талаптары. | Тексерілген жағдайларда енуден қорғауды анықтайды. |
| Қауіпсіздік классификациясы | Қажетті ішкі доғалық классификация, қолжетімді жақтары, ток және ұзақтығы. | Жобаға қатысты персоналды қорғау талаптарын қарастырады. |
| Автоматтандыру | Қолмен немесе моторлы жұмыс, көмекші қоректендіру, сигналдар және байланыс протоколы. | Қашықтан бақылау немесе SCADA үйлесімділігін қамтамасыз етеді. |
| Сәйкестік құжаттары | Қолданылатын стандарттар, типтік сынақ есептері, әдеттегі сынақ жазбалары және сертификаттар. | Техникалық мақұлдауды және жобаны қабылдауды қолдайды. |
Қолданылатын стандарттарды түсіну
IEC 62271-200 1 кВ-тан жоғары және 52 кВ-қа дейінгі номиналды кернеулерге арналған айнымалы токтың металл қоршалған тарату құрылғылары мен басқару құрылғыларының жинақтарын, соның ішінде тиісті ішкі және сыртқы қолданбаларды қамтиды. Қолданылатын басылым мен түзетулер жобаның спецификациясына сәйкес расталуы керек. Жабдық конфигурациясына байланысты ажыратқыштар, автоматты ажыратқыштар, қосқыш-сақтандырғыш комбинациялары және жерге қосу құрылғылары үшін қосымша стандарттар да қолданылуы мүмкін.
Анықтама үшін IEC 62271-200 ресми жарияланымын қараңыз. Нақты ұсынылған үлгі мен конфигурация үшін сәйкестік тексерілуі керек; Өнімнің IEC стандартына сәйкес келетіні туралы жалпы мәлімдеме сәйкес растайтын құжаттаманы алмастыра алмайды.
Тапсырыс берер алдында қойылатын сұрақтар
- Ұсынылған RMU бекітілген бір сызықты схемаға және кабельдік схемаға сәйкес келе ме?
- Жүйені зерттеу үшін номиналды ток және қысқа тұйықталу мүмкіндіктері жеткілікті ме?
- Қандай қорғаныс және жерге қосу функциялары стандартқа кіреді?
- Тиісті конфигурация үшін тип сынағы дәлелдері мен әдеттегі зауыттық сынақ жазбалары бар ма?
- Өлшемдері, кабельдің кіру орындары, іргетастың мәліметтері және техникалық қызмет көрсету саңылаулары расталды ма?
- Қосалқы бөлшектер, пайдалану нұсқаулары, іске қосу бойынша қолдау көрсету және кепілдік шарттары нақты көрсетілген бе?
7. Қандай қауіпсіздік және орнату талаптары маңызды?
Орта вольтты тарату құрылғыларын орнату бекітілген сызбаларға, жергілікті электр ережелеріне, өндірушінің нұсқауларына және алаңға арналған қауіпсіздік процедураларына сәйкес білікті қызметкерлермен орындалуы керек. Жабдықта қауіпті жинақталған немесе индукцияланған электр энергиясы болуы мүмкін болғандықтан, іске қосу және техникалық қызмет көрсету ешқашан көрнекі қосқыш позицияларына ғана сенбеу керек.
Сайтты дайындау
Жеткізу алдында іргетас, кабель траншеялары, кабельді иілу кеңістігі, кіру жолдары, желдету талаптары және жұмыс саңылаулары бекітілген сызбаларға сәйкес келетінін тексеріңіз. Орнату аймағы белгіленген қоршаған орта шегінде қалуы және қауіпсіз пайдалану мен техникалық қызмет көрсетуге мүмкіндік беруі керек.
Кабельді тоқтату және жерге қосу
Үйлесімді кабельдік керек-жарақтарды пайдаланыңыз және өндірушінің тоқтату нұсқауларын орындаңыз. Өткізгіштің дайындығын, қосылым моментін, фазаны анықтауды, оқшаулау күйін және жерге қосу қосылымдарын тексеріңіз. Нашар орнатылған аяқтаулар қызып кетуге, ішінара разрядқа, оқшаулаудың нашарлауына немесе электр тогының бұзылуына әкелуі мүмкін.
Іске қосу тексерулері
Пайдалануға беру өнімнің дизайны мен жоба талаптарын көрсететін бекітілген сынақ жоспарына сәйкес болуы керек. Типтік тексерулерге механикалық жұмысты, блоктауларды, сымдарды, жерге қосудың үздіксіздігін, қорғаныс параметрлерін, басқару схемаларын және сәйкес электрлік сынақ нәтижелерін тексеру кіреді. Нақты сынақтар мен қабылдау критерийлерін білікті инженерлер анықтауы керек.
8. Операторлар ауадан оқшауланған RMU-ды қалай ұстай алады?
Ауа оқшауланған RMU ауа оқшауланған бөлімдерінде SF₆ газына қызмет көрсетуден аулақ болғанымен, ол әлі де оның дизайнына, міндетіне, жасына және орнату ортасына сәйкес техникалық қызмет көрсету бағдарламасын қажет етеді. Алдын алу техникалық қызмет көрсету ақауды тоқтау немесе қауіпсіздік оқиғасын тудырмас бұрын анықтауға көмектеседі.
Ұсынылатын инспекция аймақтары
- Қоршау жағдайы:Коррозияны, физикалық зақымдануды, судың түсуін, бітеліп қалған желдетуді және зақымдалған тығыздағыштарды тексеріңіз.
- Оқшаулау жағдайы:Бекітілген тексерулер кезінде ластануды, ылғалдылықты, бақылау белгілерін, крекингті немесе басқа да нашарлау белгілерін іздеңіз.
- Ауыстыру механизмдері:Өндіруші процедураларына сәйкес жұмыс механизмдерін, орналасу көрсеткіштерін, блоктауларды және механикалық күйді тексеріңіз.
- Қосылымдар мен кабельдер:Бекітілген әдістерді қолдана отырып, қызып кету, бос болу немесе оқшаулаудың зақымдану белгілерінің бар-жоғын қол жетімді аяқтаулар мен қосылымдарды тексеріңіз.
- Қорғау және бақылау:Реле параметрлерін, қосалқы қуатты, дабылдарды, мотор операторларын және орнатылған жерде байланыс функцияларын тексеріңіз.
- Жазбалар:Құжаттарды тексеру, сынақ нәтижелері, ақаулар, ауыстыру операциялары және түзету әрекеттері.
RMU қаншалықты жиі тексерілуі керек?
Әрбір орнату үшін жарамды бірыңғай тексеру аралығы жоқ. Өндірушінің техникалық қызмет көрсету кестесін, қолданыстағы ережелерді, қызметтік талаптарды және сайттың тәуекелді бағалауын орындаңыз. Шаңды, ылғалды, коррозиялық немесе қатты жүктелген ортадағы жабдық жағдайын жиірек тексеруді қажет етуі мүмкін.
Белгіленген рұқсатсыз, оқшаулауды және сынақ процедураларынсыз мөрленген немесе шектелген бөліктерді ашпаңыз, ток өткізетін құрамдастарды реттемеңіз немесе интрузивті жұмыстарды орындамаңыз. Қалыпты қыздыру, ағызу шуы, күйік иістері, күтпеген дабыл немесе механикалық қарсылық пайда болса, мәселені білікті техникалық қызмет көрсету персоналына дереу жеткізіңіз.
9. Жоба топтары қандай жалпы мәселелердің алдын алуы керек?
Көптеген коммутациялық құрылғылар жобасының проблемалары қуаттандыру алдында басталады. Жабдық жеткізушісі, электр конструкторы, орнатушы және соңғы пайдаланушы арасындағы нақты сипаттамалар, толық құжаттама және үйлестіру алдын алуға болатын кідірістерді азайтады.
| Жалпы мәселе | Ықтимал салдары | Профилактикалық іс-әрекет |
|---|---|---|
| Дұрыс емес ақаулық рейтингі | Жабдық нақты желі ақаулығына төтеп бере алмайды. | Бекіту алдында ақауларды зерттеу нәтижелерін және жабдық рейтингтерін растаңыз. |
| Қате фидер конфигурациясы | Жетіспейтін коммутация немесе қорғау функциялары және қымбат қайта құру. | Бір жолды диаграмманы және функционалдық бірлік кестесін қарап шығыңыз. |
| Сәйкес келмейтін кабель керек-жарақтары | Орнату қиындықтары немесе кабельдің сенімсіз аяқталуы. | Кабельдің техникалық сипаттамаларын және бекітілген аяқтау жинақтарын растаңыз. |
| Қолайсыз сайт шарттары | Конденсация, коррозия, оқшаулау ақаулары немесе кіру шектеулері. | Қызмет көрсету шарттарын, қоршау дизайнын және орнату рұқсаттарын тексеріңіз. |
| Толық емес сынақ құжаттамасы | Кешіктірілген тексеру, қабылдау немесе іске қосу. | Сатып алу кезінде қажетті сынақ жазбалары мен сертификаттарды келісу. |
| Техникалық қызмет көрсету жауапкершілігінің анық еместігі | Қабылданбаған тексерулер және ақауларға баяу жауап беру. | Жұмыс процедураларын, оқытуды, қосалқы бөлшектерді және сервистік қолдауды анықтаңыз. |
Сатып алу топтары үшін баға ұсыныстарын салыстырар алдында техникалық талаптарды анықтау ең тиімді тәсіл болып табылады. Ұсынылған конфигурация қосымша техникалық өңдеуді, орнату өзгерістерін немесе қолдау көрсетілмейтін аксессуарларды қажет ететін болса, төмен бастапқы баға ең жақсы жалпы мәнді көрсетпеуі мүмкін.
10. Жиі қойылатын сұрақтар
Ауа оқшауланған сақиналы негізгі блок RMU негізгі мақсаты қандай?
Оның негізгі мақсаты – орташа вольтты желідегі коммутацияны, оқшаулауды және тарату қосылымдарын басқару. Конфигурацияға байланысты ол трансформатор-фидер қорғанысын қамтамасыз етеді және ақаулы кабель бөліктерін оқшаулауды қолдайды.
RMU-да ауа оқшаулау нені білдіреді?
Бұл атмосфералық ауа тиісті қуаттандырылған компоненттердің айналасында оқшаулағыш орта ретінде қызмет ететінін білдіреді. Оқшаулаудың нақты орналасуы өнімнің дизайнына байланысты және бұл термин коммутация немесе доғаның үзілу технологиясын өздігінен анықтамайды.
Ауа оқшауланған RMU SF₆ жоқ па?
Ауа оқшауланған конструкция тиісті оқшаулау бөлімдерінде SF₆-ды болдырмайды. Сатып алушылар толық ұсынылған жинақта SF₆ немесе басқа оқшаулағыш газдардың бар-жоғын растау үшін өндірушінің техникалық құжаттамасын тексеруі керек.
RMU мен трансформатордың айырмашылығы неде?
RMU тарату желісіндегі электр қосылымдарын басқарады және қорғайды, ал трансформатор кернеуді бір деңгейден екіншісіне өзгертеді. Оларды тарату қосалқы станциясында бірге орнатуға болады, бірақ олар әртүрлі функцияларды орындайды.
Ауа оқшауланған RMU ақаулықтан кейін қуатты автоматты түрде қалпына келтіре ала ма?
Міндетті емес. Негізгі блоктар рұқсат етілген қолмен ауыстыруды қажет етуі мүмкін. Ақаулықты автоматты түрде оқшаулау немесе қалпына келтіру үшін сәйкес қорғаныс, моторлы коммутация, басқару логикасы, байланыс және бекітілген желіні автоматтандыру схемасы қажет.
RMU сатып алу кезінде қандай техникалық рейтингтер маңызды?
Негізгі параметрлерге номиналды кернеу, номиналды ток, қысқа тұйықталуға төтеп беру және жасау мүмкіндігі, коммутация міндеттері, қорғаныс құрылымы, оқшаулау өнімділігі, қоршаған орта жағдайлары, қоршау рейтингі және кез келген талап етілетін ішкі доғалық классификация кіреді.
Ауа оқшауланған RMU техникалық қызмет көрсетуді қажет ете ме?
Иә. Операторлар өндірушінің техникалық қызмет көрсету кестесін орындауы керек және сәйкесінше қоршауды, оқшаулауды, коммутациялық механизмдерді, кабель ұштарын, жерге қосу жүйесін, қорғаныс құрылғыларын және қосымша басқару жабдығын тексеруі керек.
Қандай стандарт орта вольтты металл қоршалған РМУ-ға сәйкес келеді?
IEC 62271-200 1 кВ-тан жоғары және 52 кВ-қа дейінгі номиналды айнымалы токтың металл қоршалған тарату құрылғыларының жинақтарына арналған негізгі стандарт болып табылады. Басқа стандарттар жеке коммутациялық және қорғаныс құрылғыларына қолданылуы мүмкін. Жоба командасы қажетті басылымдар мен нақты өнімнің сынақ құжаттамасын тексеруі керек.
Сатып алушылар RMU өндірушісін қалай бағалай алады?
Өндірушінің техникалық құжаттамасын, өнім конфигурациясының опцияларын, қолданылатын типті сынау дәлелдерін, әдеттегі зауыттық сынақ процедураларын, сапаны бақылауды, орнату жөніндегі нұсқаулықты, қосалқы бөлшектердің қолжетімділігін, кепілдік шарттарын және жобаның арнайы талаптарын қанағаттандыру мүмкіндігін қарап шығыңыз.
Жобаңыз үшін дұрыс ауа оқшауланған RMU таңдаңыз
Орташа кернеуді сенімді тарату жабдықтың дұрыс конфигурациясынан, нақты техникалық сипаттамалардан және учаске жағдайын нақты түсінуден басталады. Өнеркәсіптік қуат тарату жүйесін, коммерциялық жобаны немесе коммуналдық желі жобасын жоспарлап жатсаңыз да, жабдықты мұқият таңдау қауіпсіз жұмыс пен сенімдірек техникалық қызмет көрсетуді жоспарлауға қолдау көрсете алады.
Zhejiang Usune Electric Co., Ltd.электр тарату жабдығын алу кезінде жеткізушіні бағалауға қосылуы мүмкін. Сәйкес техникалық көлемді құруға көмектесу үшін жоба кернеуін, номиналды токты, қысқа тұйықталу талаптарын, функционалды блок конфигурациясын, орнату ортасын және қолданылатын стандарттарды бөлісіңіз.
Орта вольтты тарату құрылғыларына қойылатын талаптарды анықтауға көмек керек пе?Бізбен хабарласыңыжобаның техникалық сипаттамаларын талқылау, сәйкес өнім құжаттамасын сұрау және қуат тарату қолданбасы үшін қолайлы шешімді зерттеу.
Техникалық ескерту: Өнім конфигурациялары мен рейтингтері үлгіге байланысты өзгереді. Сатып алу, орнату немесе қуаттандыру алдында өндірушімен және жауапты жоба инженерімен барлық техникалық сипаттамаларды, қолданылатын стандарттарды, сынақ құжаттамасын және пайдалану процедураларын растаңыз.
